Металлические конструкции. Усиление кирпичного ограждения лоджии

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Моделирование усиляемых простенков

3.1 Основные принципы работы с данным семейством

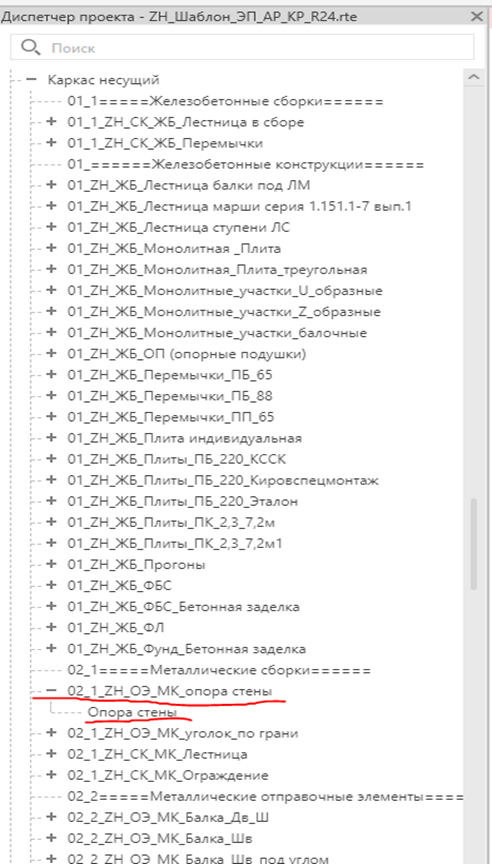

Семейство усиления кирпичного ограждения лоджии металлическими конструкциями находиться в группе 02_1=====Металлические сборки====== и называется 02_1_ZH_ОЭ_МК_опора стены.

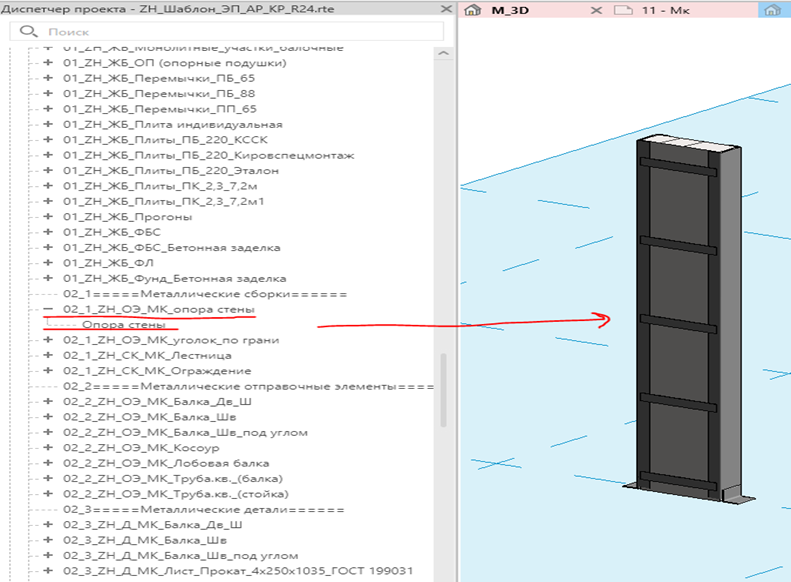

Рисунок 3.1.1. Семейство усиления кирпичного ограждения

Выносим семейство на объект и располагаем его вокруг нужного нам усиляемого простенка.

Рисунок 3.1.2. Размещение семейства

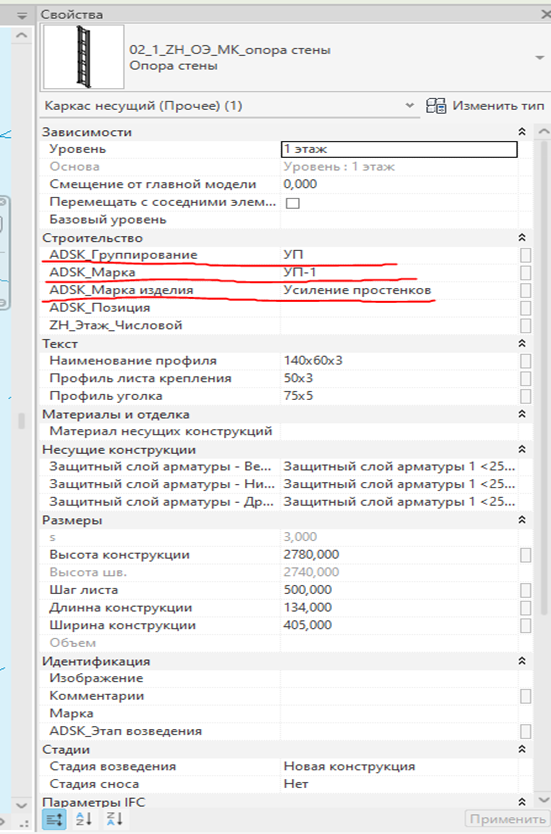

Задаем нужные параметры :



Рисунок 3.1.3. Задание параметров

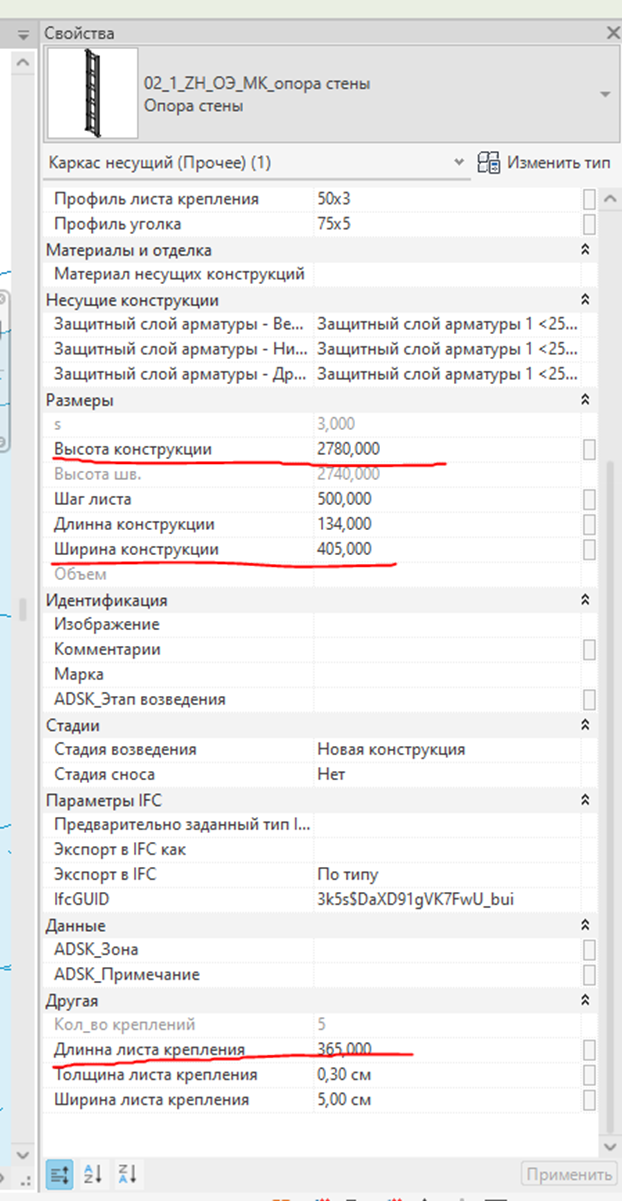

Настраиваем параметры размеров, для ширины простенка 380 мм:



Рисунок 3.1.4. Настройка параметров

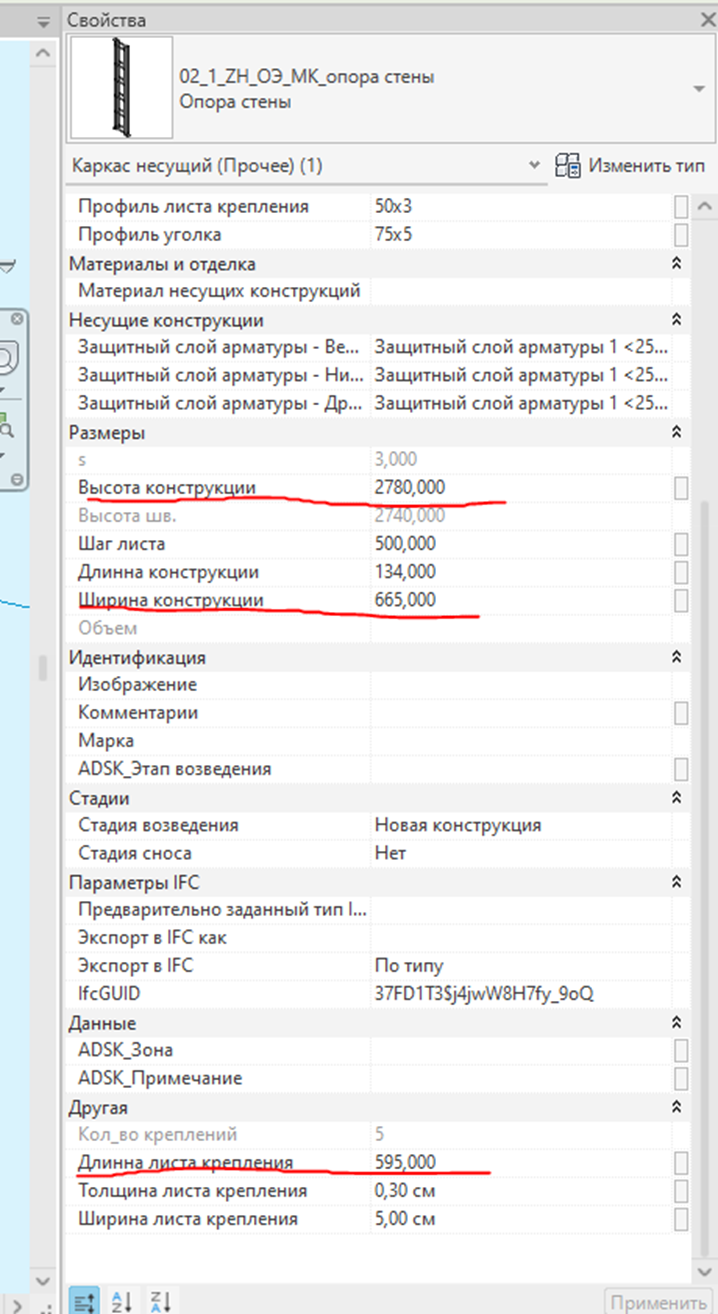

Для ширины простенка 640 мм:



Рисунок 3.1.5. Настройка параметров

Настройка спецификации

Спецификация находиться на листе 11 - ZH_МК_Отправочные усиление простенков.

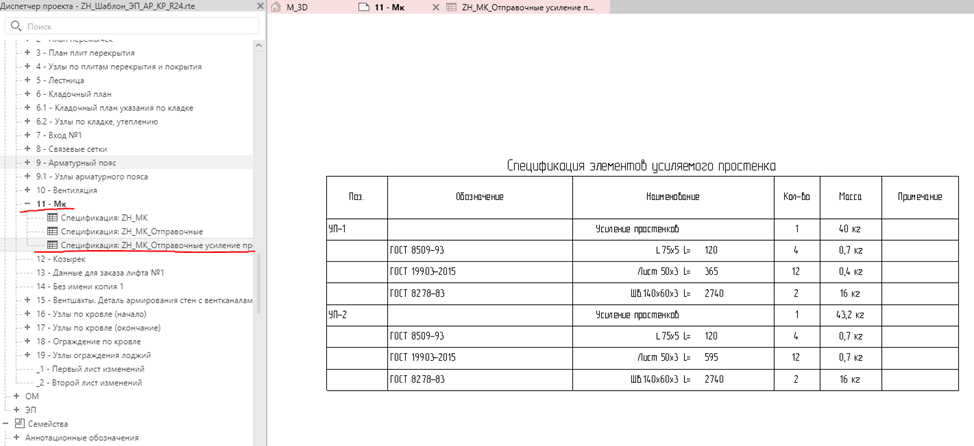

Рисунок 3.1.6. Настройка спецификации

Спецификация настроена по данным фильтрам:

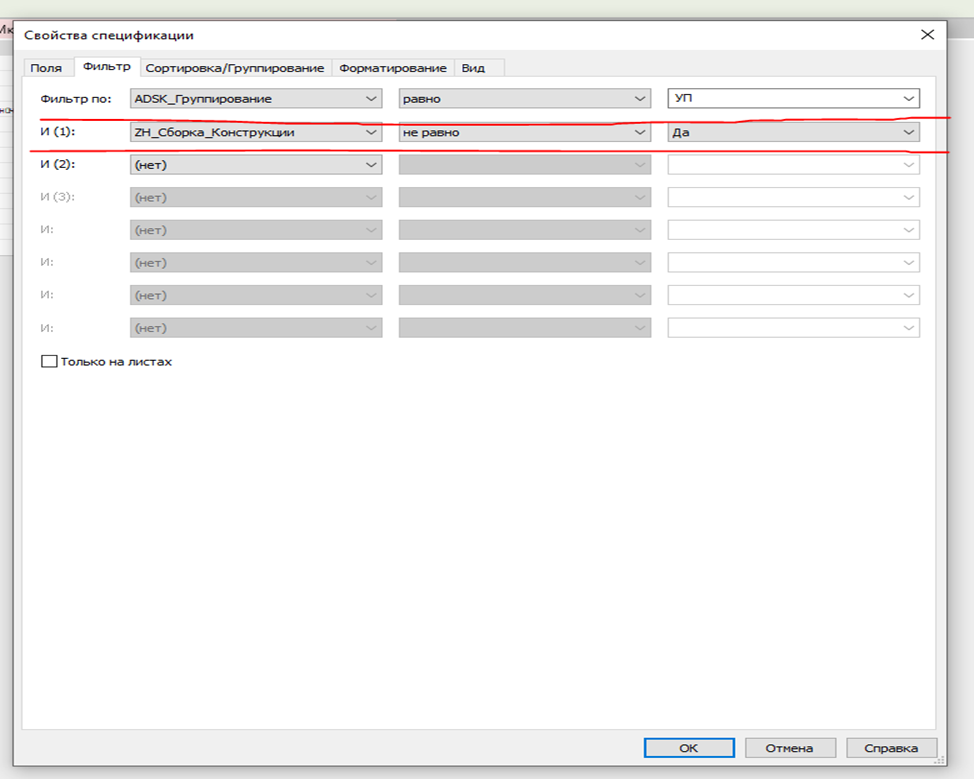

Рисунок 3.1.6. Настройка фильтров

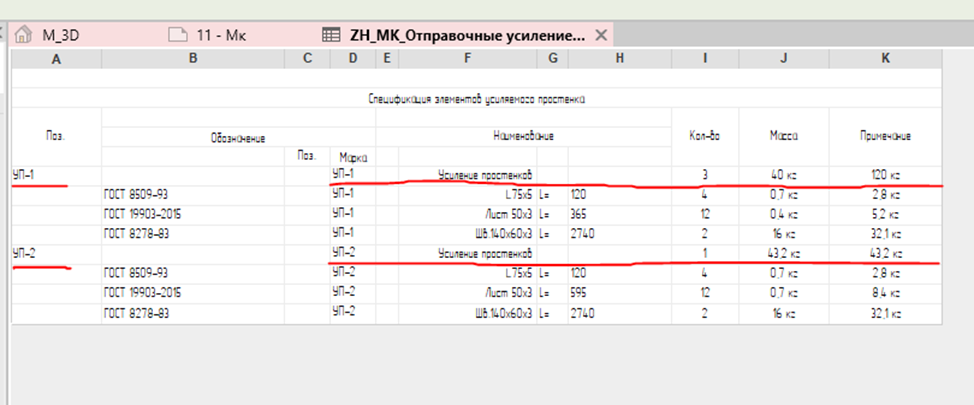

Если у вас несколько одинаковых усиляемых простенков, то в спецификации это должно отобразиться так (общее количество -3).

Если усиляемые простенки отличаются по высоте или ширине, то задаем следующую маркировку (например УП-2) усиляемого простенка.

Рисунок 3.1.7. Настройка параметров

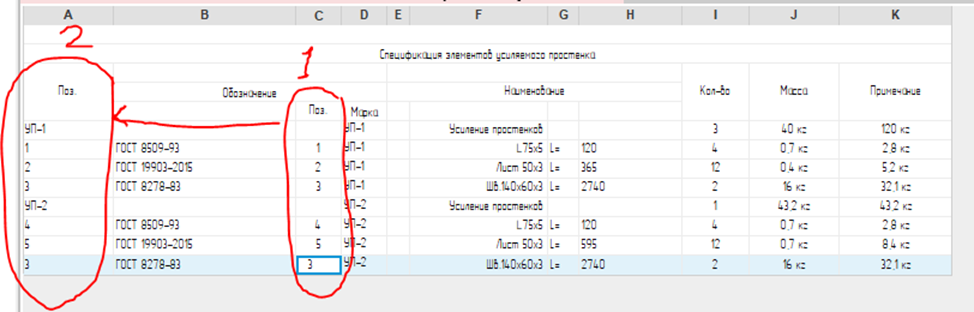

Не забываем в спецификации проставить номера позиций с столбце 1, в столбце 2 номера позиций заполняться автоматически.

Рисунок 3.1.8. Задание позиций

4. Оформление чертежей усиления простенков

4.1 Оформление чертежей

На планах в модели строим вспомогательные разрезы, задаем им шаблон вида 4_К_Л_разрез.

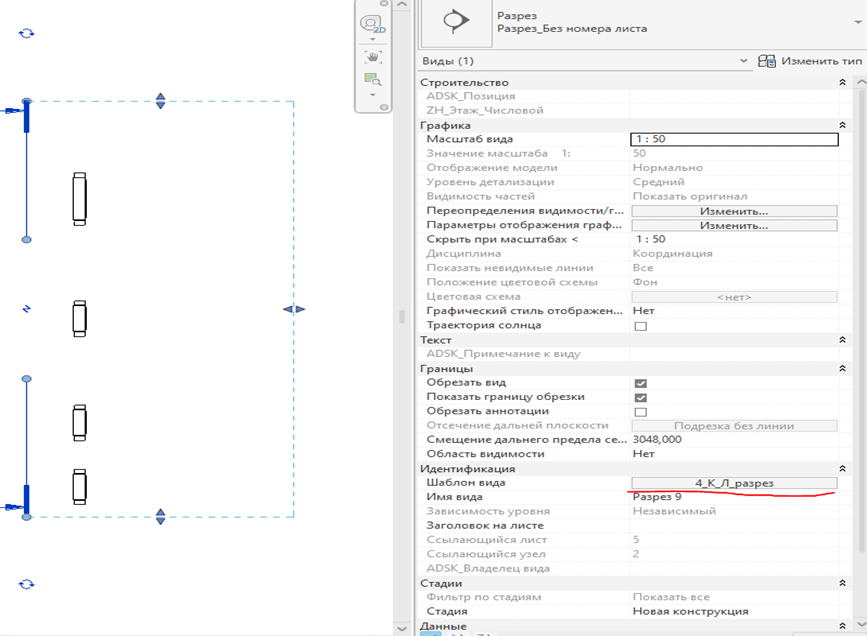

Рисунок 4.1.1. Создание разреза и применение шаблона вида.

Получаем вид и на нем так же строим вспомогательный разрез с тем же шаблон вида 4_К_Л_разрез, поворачиваем разрез, задаем масштаб.

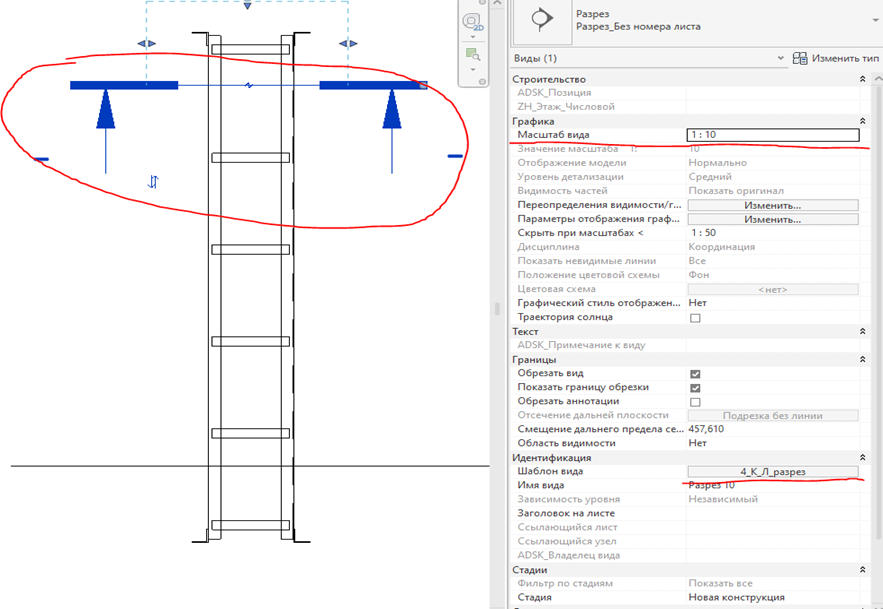

Рисунок 4.1.2. Настройка разрезов

Выносим на лист наши разрезы и оформляем, дополняем необходимые выноски, размеры, позиции стандартными элементами

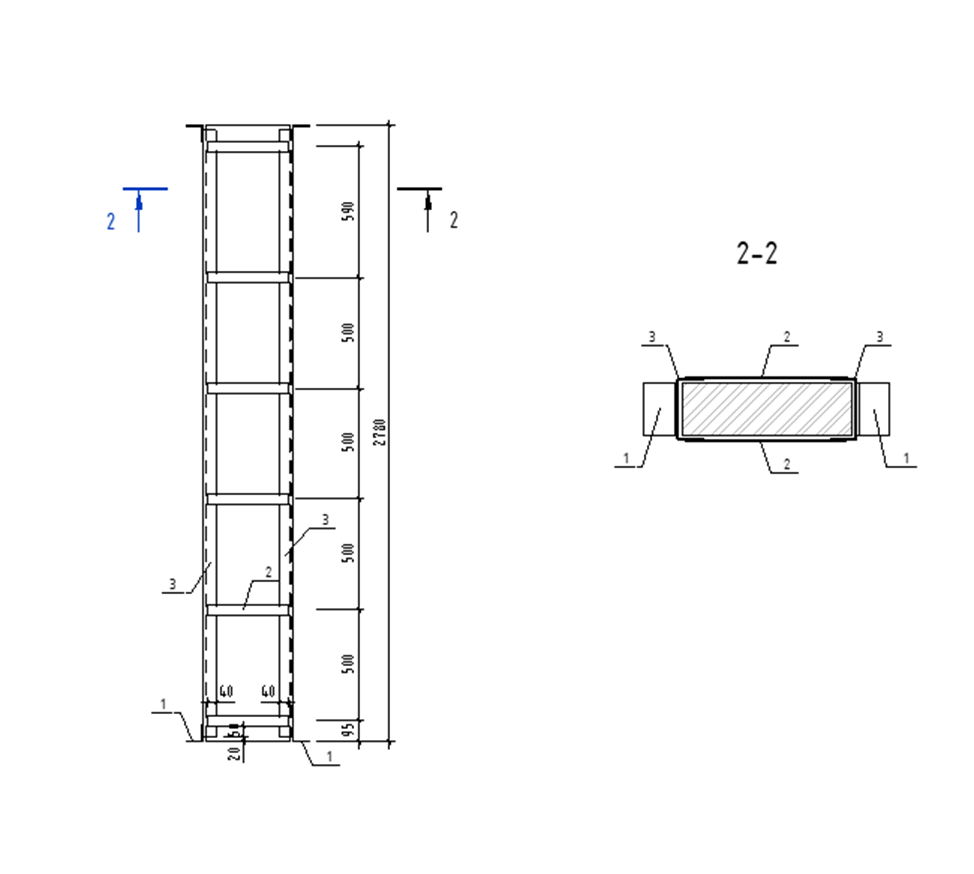

Рисунок 4.1.3. Размещение на листе
