Металлическая стремянка на кровле

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Моделирование пожарной стремянки

3.1 Подготовка плана

Семейство пожарной стремянки выносится на отдельно созданный ситуационный план кровли при необходимости. Создается несколько удобных видов, к ним можно применить шаблоны лестниц «4_К_Л_...» план, разрез, и только метал.

Пример таких видов:

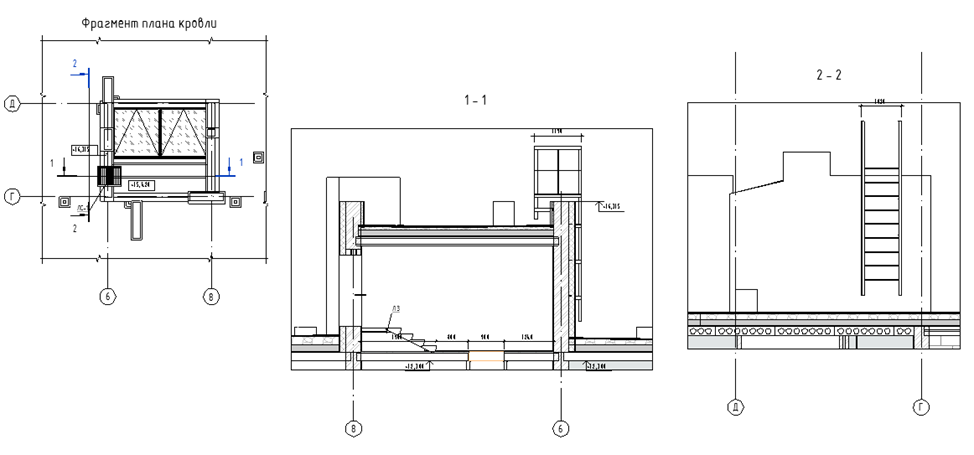

Рисунок 3.1.1. Пример

В данном примере применяется шаблон «4_К_Л_План».

3.2 Вынос пожарной стремянки с модель

В семействе достаточно много параметров, так что сейчас мы разберем какие параметры за что отвечают.

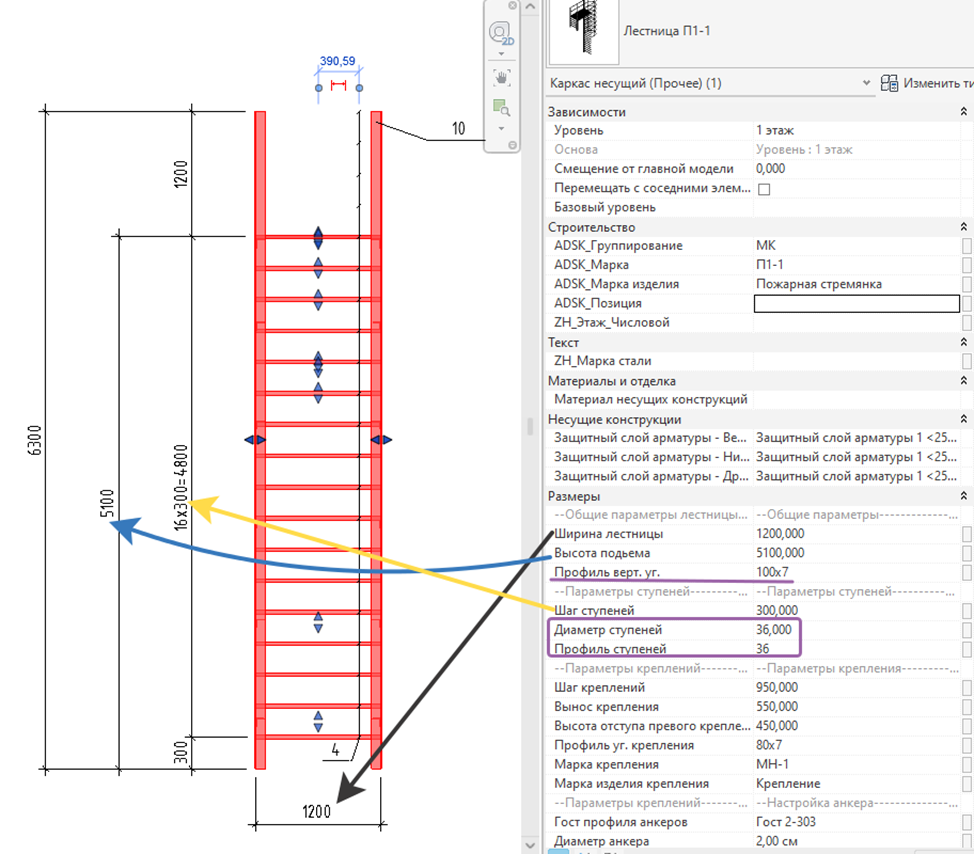

Рисунок 3.2.1. Параметры семейства

Ширина лестницы – задает ширину по внутренним граням уголков, «Профиль верт.уг.» позволяет задать нужный профиль.
Шаг ступеней – одноименный параметр.
Диаметр ступеней и профиль ступеней, это повторяющийся параметр, необходимо обязательно заполнять оба!

Далее идет настройка креплений.

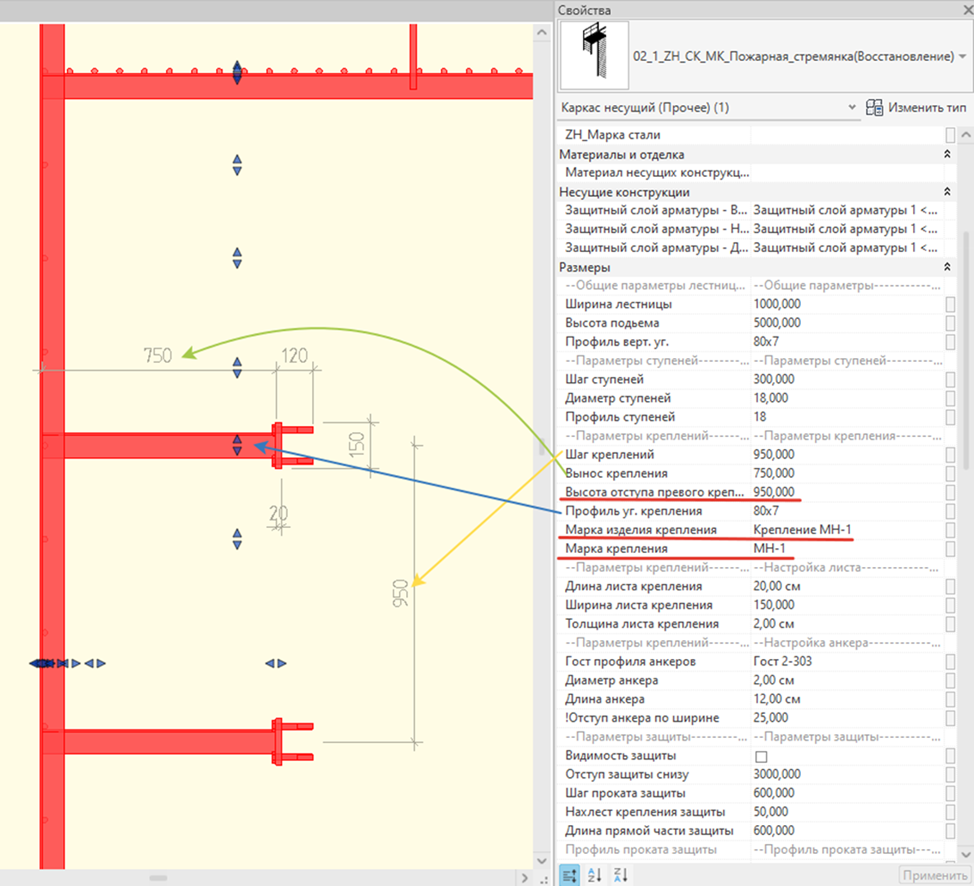

Рисунок 3.2.2. Настройка креплений

Шаг креплений, Высота отступа первого крепления, одноименные параметры.

Вынос крепления – является по сути длинной крепления, это расстояние от стены до лестницы.

4. Оформление чертежей пожарной стремянки

Общий чертеж разрабатывается стандартным способом, однако в семействе есть вторая отправочная марка – крепление. Для разработки чертежа по креплениям вам необходимо через спецификацию элементов выбрать марку крепления, затем создать по нему сборку, а после чертежи по сборке.

Более подробно об этом написано в инструкции по моделировании лестницы выхода на кровлю.

Пример оформленного листа:

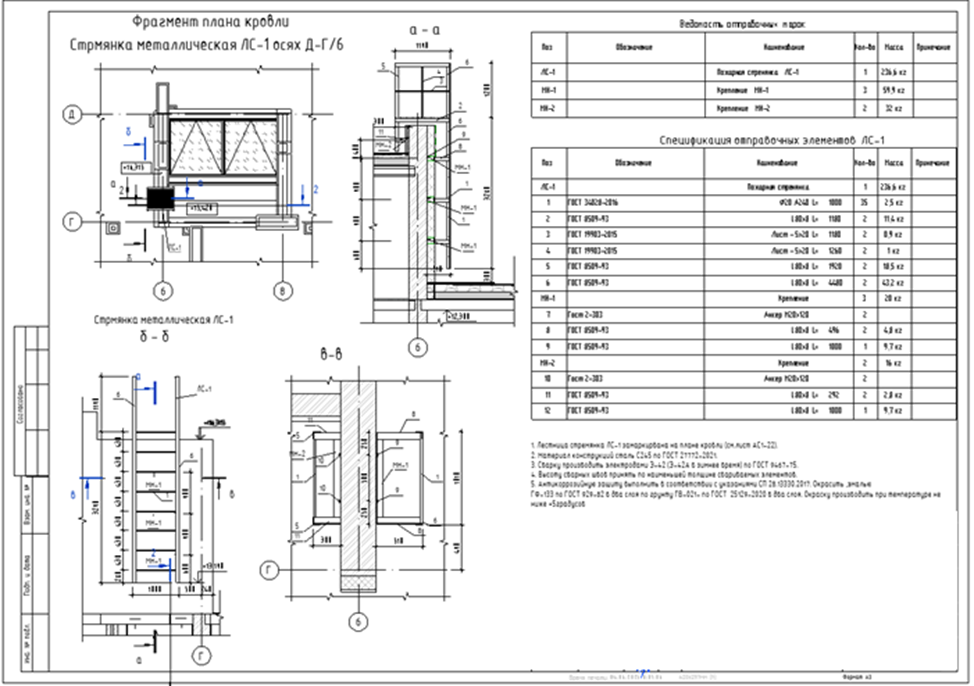

Рисунок 4.1. Пример листа

5. Работа со спецификацией

Лестница относится к разделу каркаса несущего и сделана из семейств «Металла», так что к ней подходят все спецификации «ZH_МК» .

Ведомость отправочных марок

Фильтр, по которым попадают в данную спецификацию семейства, ADSK_Группирование = «ЛС-2».

Позиции деталей можно заполнить через спецификацию.

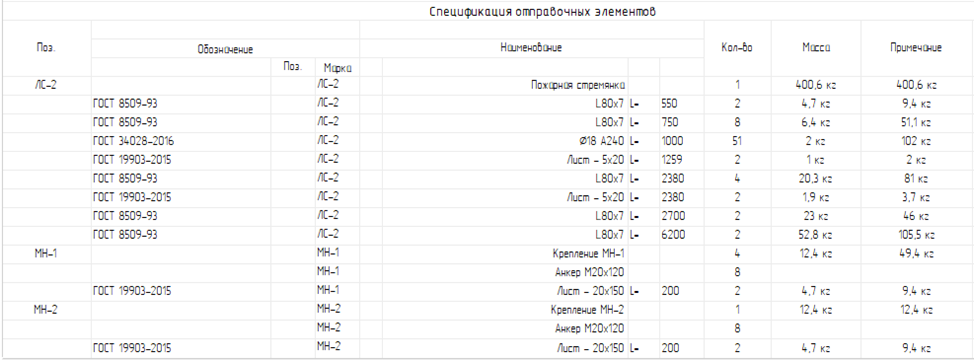

Рисунок 5.1. Спецификация

 Для корректного заполнения вам необходимо заполнить параметр «ADSK_Марка» - это задает поз. Отправочной марке «ЛС-2», «ADSK_Марка изделия» задаем в столбце наименование – «Пожарная стремянка».

Для обозначения креплений необходимо заполнить по тому же принципу эти два параметра

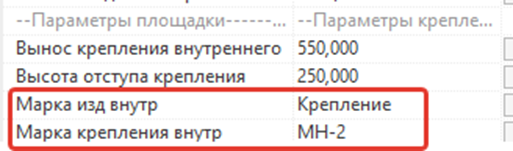

Рисунок 5.2. Параметры



Если у вас крепления снаружи кровли и внутри отличаются, то так же необходимо и задать параметры другим креплениям.

Рисунок 5.3. Параметры



Так же необходимо заполнить параметр «Гост профиля анкеров» на нужный вам ГОСТ

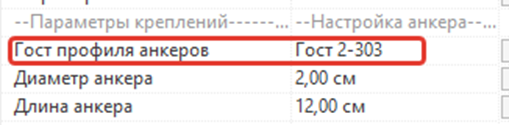

Рисунок 5.4. Параметры

Заполнение «Ведомость отправочных марок» не требует никакой дополнительной корректировки.

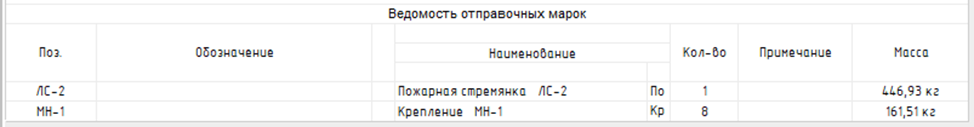

Рисунок 5.5. Ведомость отправочных марок
