Металлические конструкции. Подрезка металла.

1. Изменения в документе

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Подрезка металлических деталей.

3.1 Основные принципы работы с данными семействами

Для возможности подрезки металла были созданы 3-и семейства представляющих из себя основные геометрические формы: прямоугольник, треугольник и круг.

Рисунок 3.1.1. Семейства

ПРИМЕЧАНИЕ: 03_Пустота соответствует прямоугольной подрезке!

Они выносятся на модель (при использовании опции "разместить на грани"), а затем параметризируются.

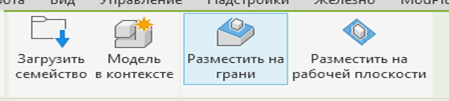

Рисунок 3.1.2. Размещение на грани

Например, вырежем часть листа:

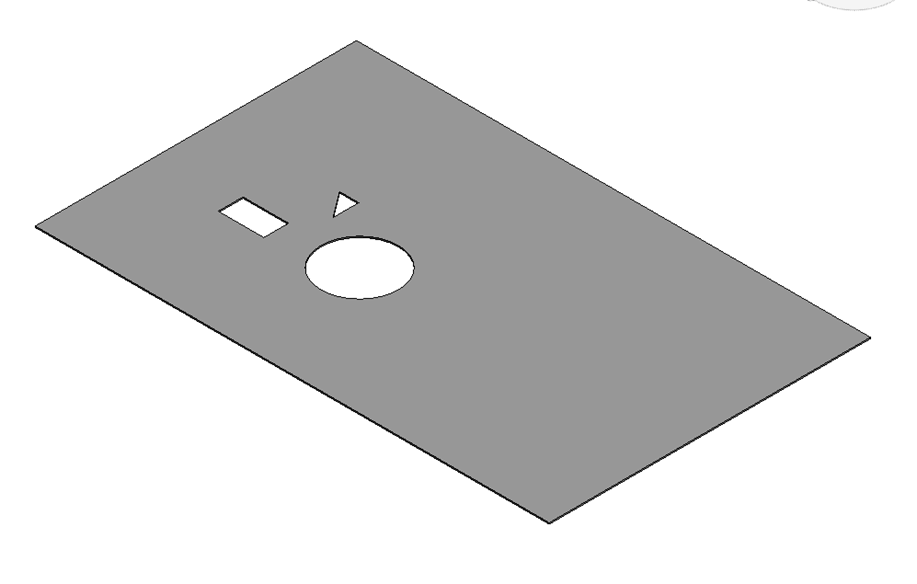

Рисунок 3.1.3. Вырезание

Корректирование размеров:
У семейств присутствуют параметры ширины и длины, а так же возможно редактировать потянув за "ручки"

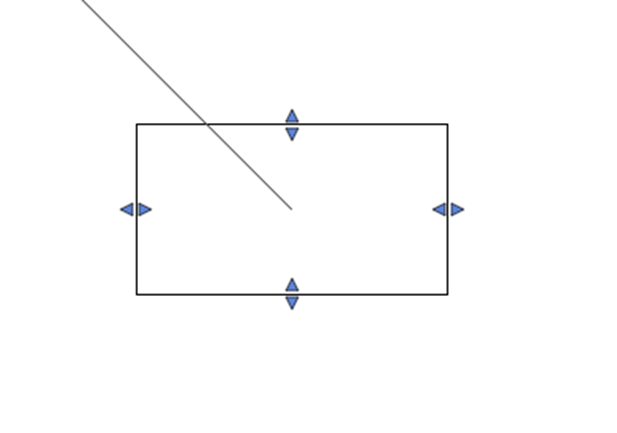

Рисунок 3.1.4. Изменение размеров

Пример работы с данным семейством показан в видео
