07-Арматурный шов

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный
1.1	16.02.26	Обновлена в связи с изм. моделирования. Переработано	Гулькевич Я.М.
1.2	20.05.2026	3. Моделирование арматурного шва	Чудиновских Е. С.

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Моделирование арматурного шва

Для моделирования армопоясов используем семейства ZH_АП_армопояс (необходима основа для его размещения - стена) и новое семейство ZH_АП_Каркас (основа для его размещения не нужна).

Новое семейство ZH_АП_Каркас также легче копировать с этажа на этаж.

Инструкция по моделированию старым семейством ZH_АП_армопояс - 3-Арматурный шов

3.1 План арматурного шва

Для плана арматурного шва используется вид «К_КЛ_АП План 1 этажа отм. 0,000». Секущий диапазон плана лучше настроить по фактическому положению шва, с минимальной видимостью окон и дверей.

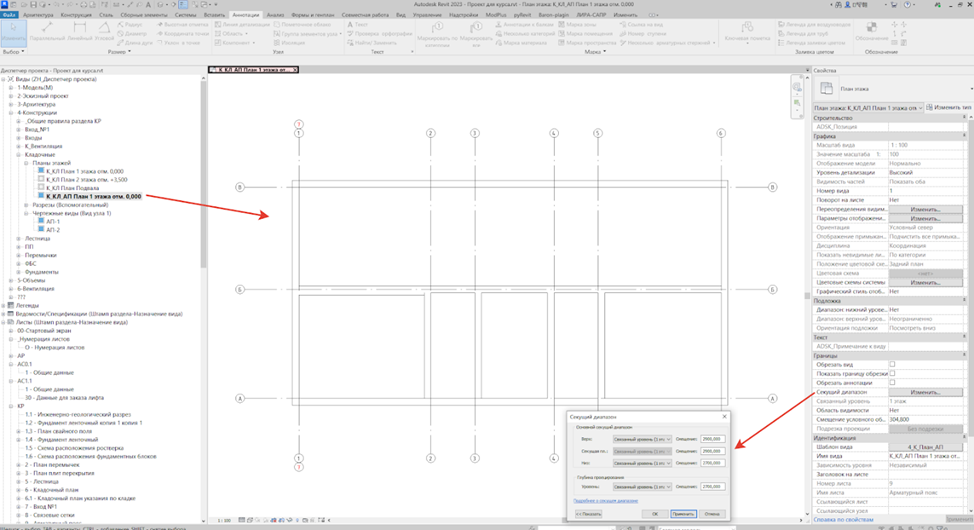

Рисунок 3.1.1. Переход на план арматурного шва и настройка секущего диапазона.

3.2 Моделирование арматурного шва

Семейство армирования кладки называется "ZH_АП_Каркас" выносится из категории «Каркас несущий», перед размещением необходимо выставить параметр «Отметка от уровня» в диапазон видимости, заданный ранее на плане, чтобы сетка сразу была вида. Если сетку вынесли в другой диапазон можно либо на 3д виде в каркасном режиме выделить сетку, либо увеличить секущий диапазон на плане, чтобы сетка попала в видимость.

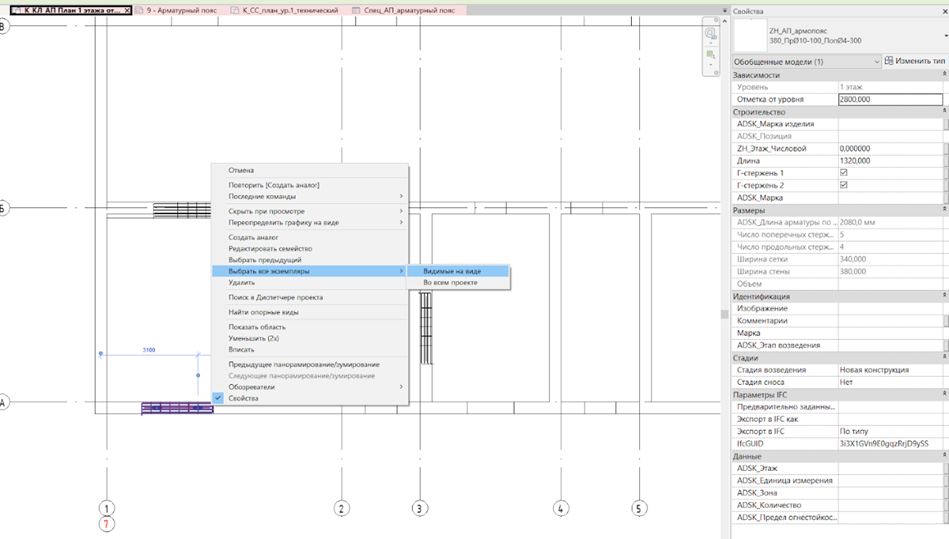

В свойствах арматурного шва в разделе зависимости в параметр «Отмека от уровня» задается высота подъема сетки от текущего уровня.

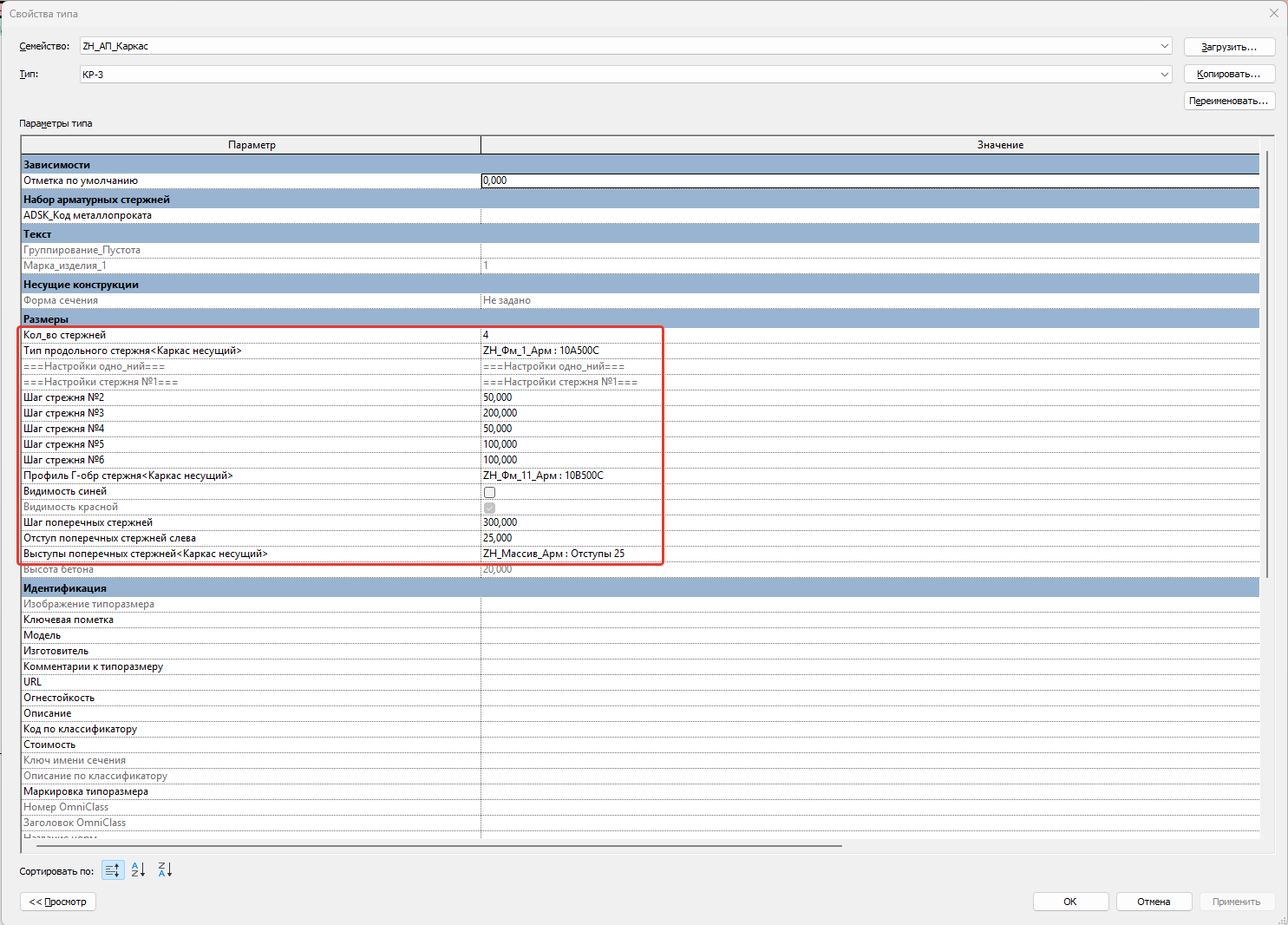

Основные виды каркасов уже настроены(Кр-1, Кр-2 и Кр-3) и хотя индивидуальная настройка каркасов так же возможна, однако данные каркасы закреплены отделом стандарта продукта и утверждены как типовые принимающиеся во всех обьектах.

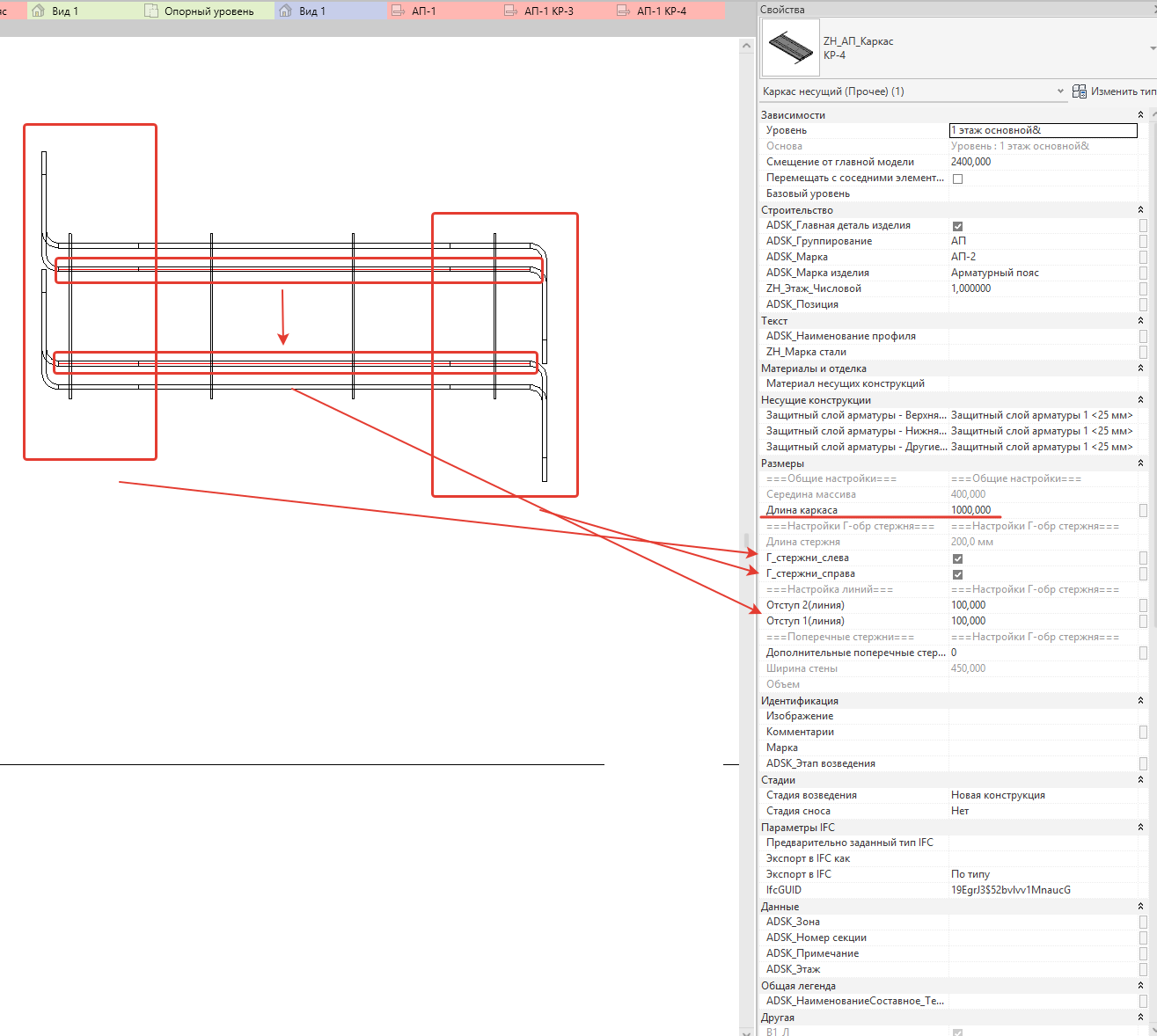

Рисунок 3.2.1. Параметры отображения «Г образных» стержней

Основные настройки: Длина каркаса; Настройка видимости Г-образных стержней(включает и отключает отображение); Отступ 1 и 2 - позволяет перетаскивать за "ручки" линии отображения каркаса(стержни при этом не перемещаются!).
Так же есть параметр дополнительных поперечных стержней, когда нужно увеличить или уменьшить их количество. Для этого просто введите в параметр значение, "1" или "-1" соответственно.

4. Оформление чертежей арматурного шва

4.1 Графическое отображение плана арматурного шва

План арматурного шва оформляется на виде «К_КЛ_АП План 1 этажа отм. 0,000». В зависимости от детализации меняется отображение сеток, условное, или точное.

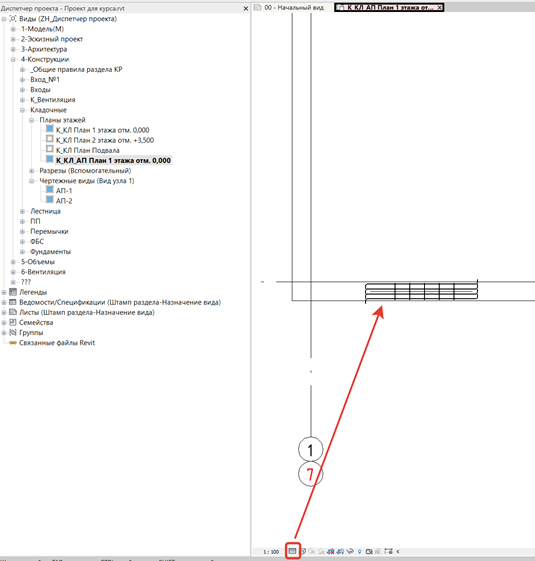

Рисунок 4.1.1. Высокий уровень детализации

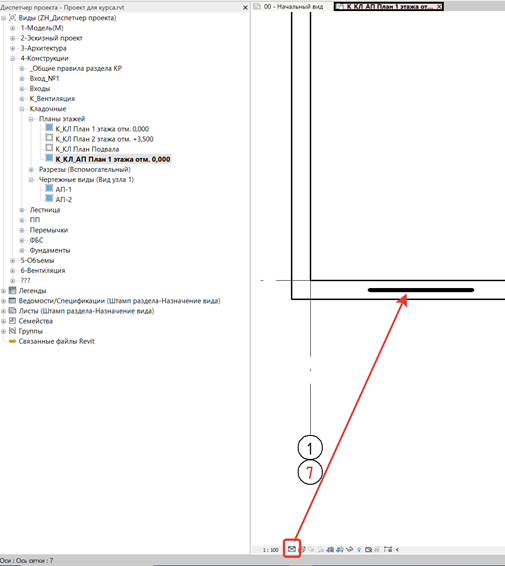

Рисунок 4.1.2. Средний уровень детализации

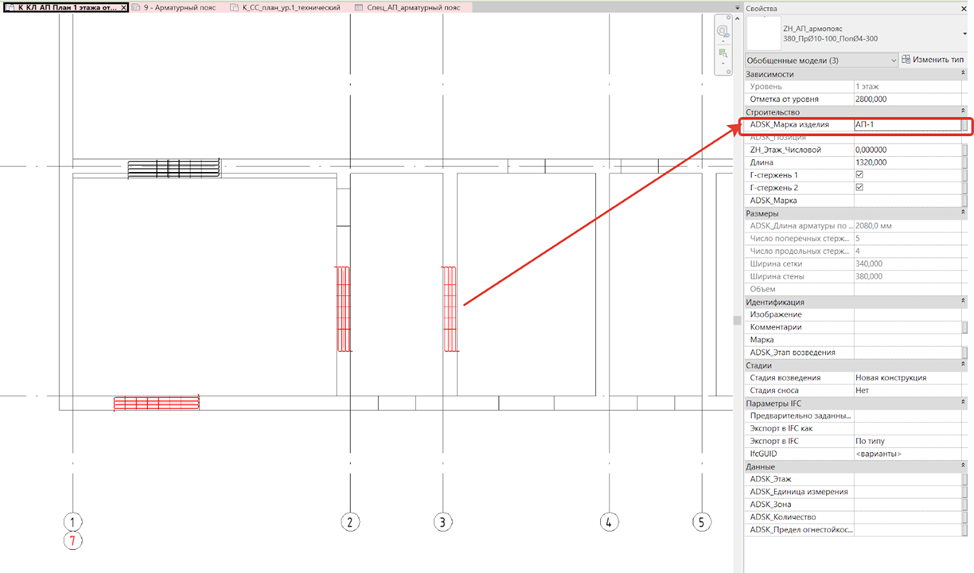

4.2 Маркировка арматурного шва

Марка всем каркасам уже задана в семействе, вам лишь остается на панели «Аннотации» выбирать аннотацию "Несколько категорий - ADSK_Марка"

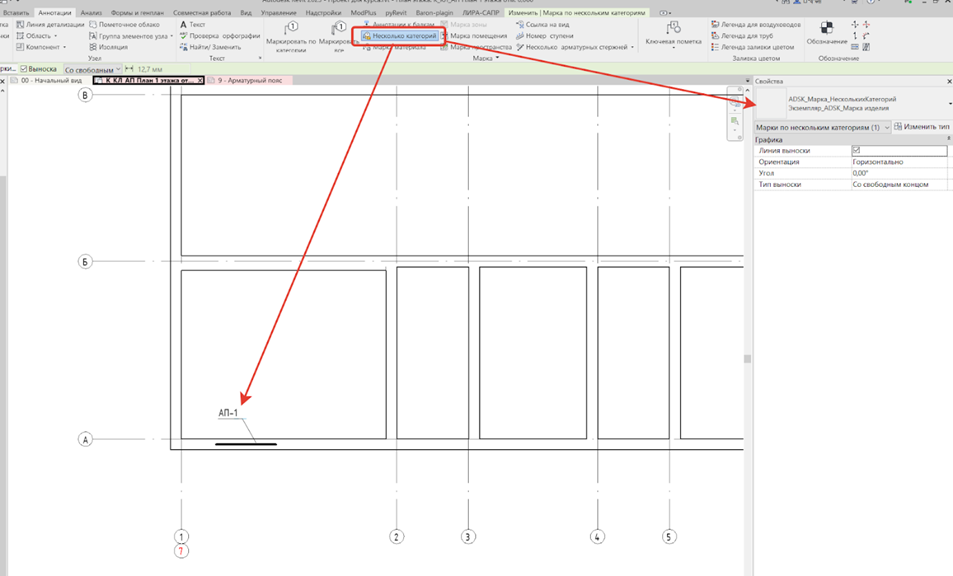

Рисунок 4.2.3. Маркировка по нескольким категориям

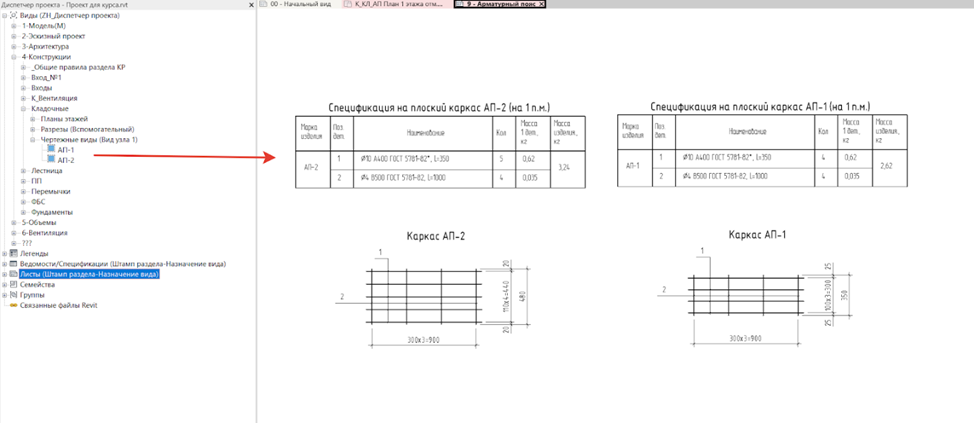

4.3 Чертеж сетки арматурного шва

Чертеж на каркас выдавать не нужно, так как  в спецификации вы уже даете ссылку на типовой альбом.

5. Работа со спецификациями арматурного шва

5.1 Спецификация арматурного шва

Данная спецификация показывает общее количество «Г-образных стержней», позицию каркаса и еге общую длину в п.м. Позиция «Г-образных стержней», всегда равна 1. Позиции каркасов предварительно заданы.

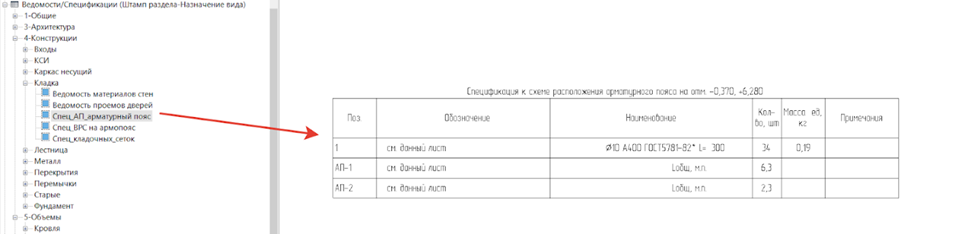

Рисунок 5.1.1. Спецификация арматурного шва

5.2 Ведомость расхода стали

Ведомость расхода стали формируется автоматически. Если диаметры сетки не соответствуют установленным в спецификации, необходимо зайти в спецификацию, и включить видимость столбиков соответствующих диаметров.

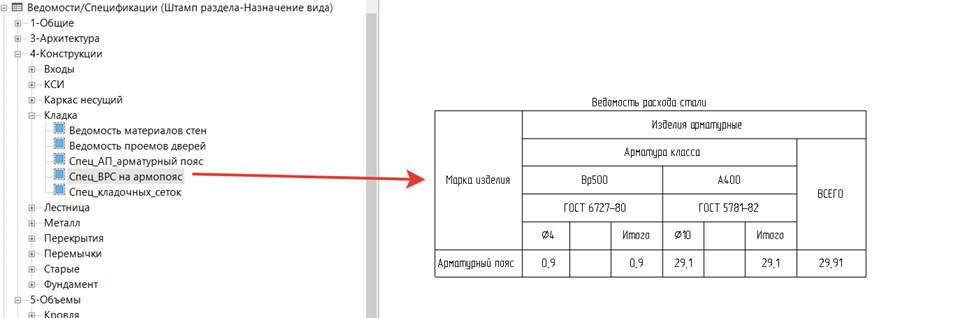

Рисунок 5.2.1. Ведомость расхода стали

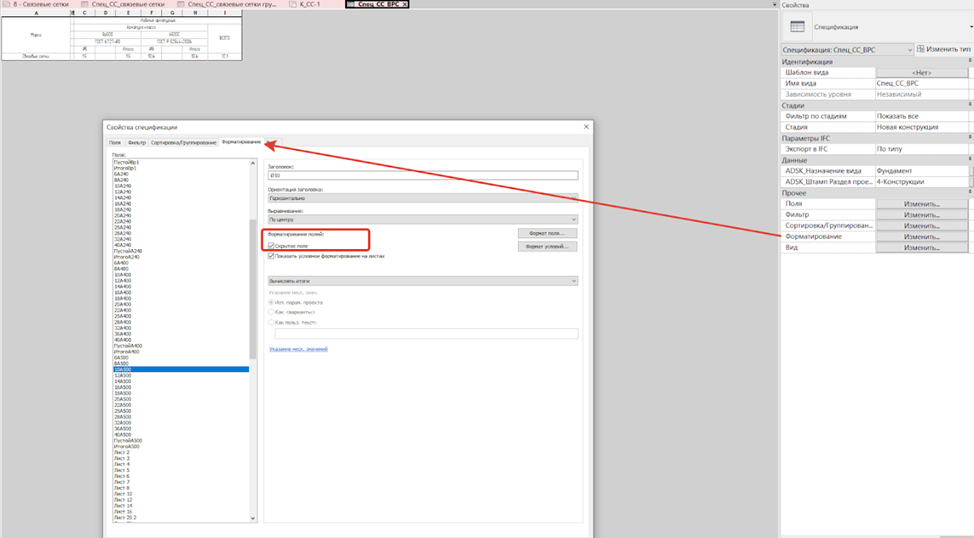

Рисунок 5.2.2. Форматирование спецификации

5. Примечания

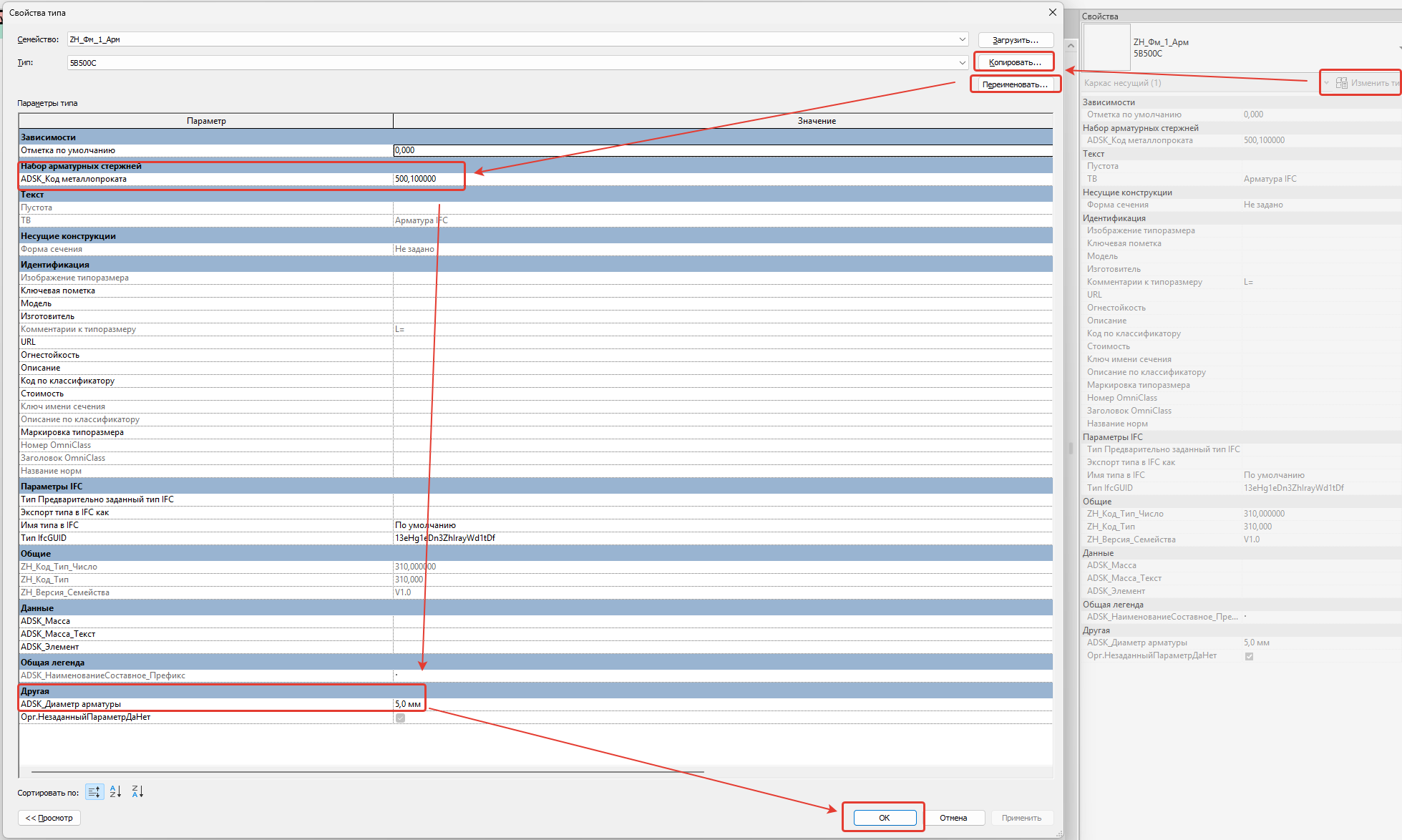

5.1 Создание нового типоразмера стержня.

Для того чтобы создать новый типоразмер стержня вам необходимо найти его в диспетчере проекта или выделить через какой-либо 3д вид. Затем открыть меню "Изменить тип" и скопировав типоразмер задать ему новое наименование. Затем произвести корректировку параметров. После его можно будет использовать в основном семействе сетки.

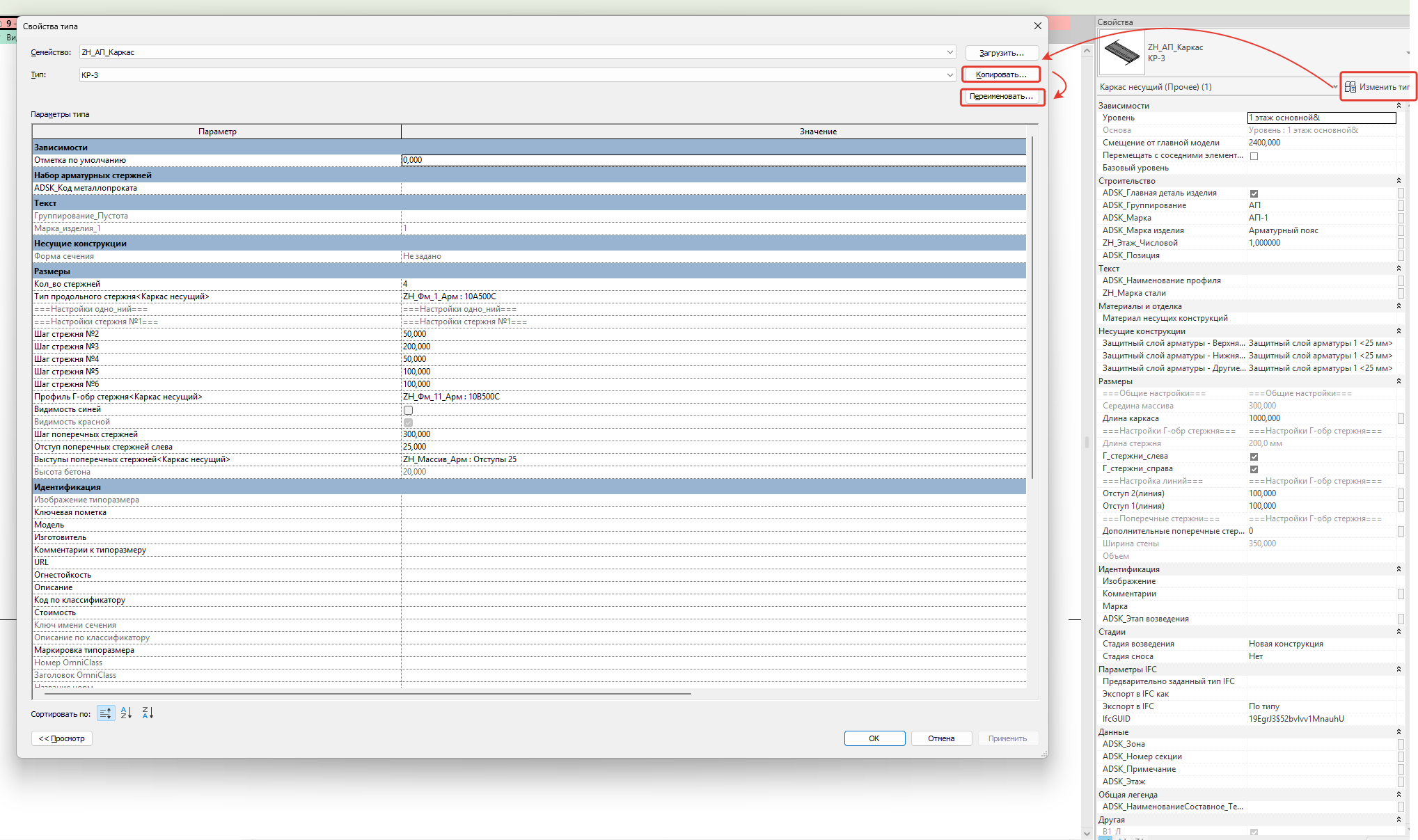

Рисунок 5.1.1 - параметры стержней

В обязательно порядке вам необходимо будет лишь изменить значения "ADSK_Код металлопроката" и "ADSK_Диаметр арматуры". Остальные являются параметрами экземпляра и настраиваются в каждый раз отдельно, либо у них есть привязка в семействе.

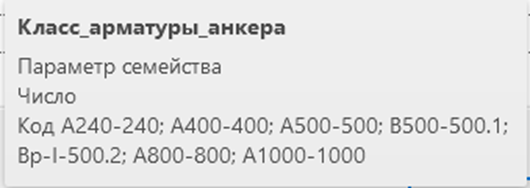

Рисунок 3.3.4. Ключи для назначения класса арматуры

5.2 Создание нового типоразмера массива стержня.

Для того чтобы создать новый типоразмер стержня вам необходимо найти его в диспетчере проекта или выделить через какой-либо 3д вид. Затем открыть меню "Изменить тип" и скопировав типоразмер задать ему новое наименование. Затем произвести корректировку параметров. После его можно будет использовать в основном семействе сетки.

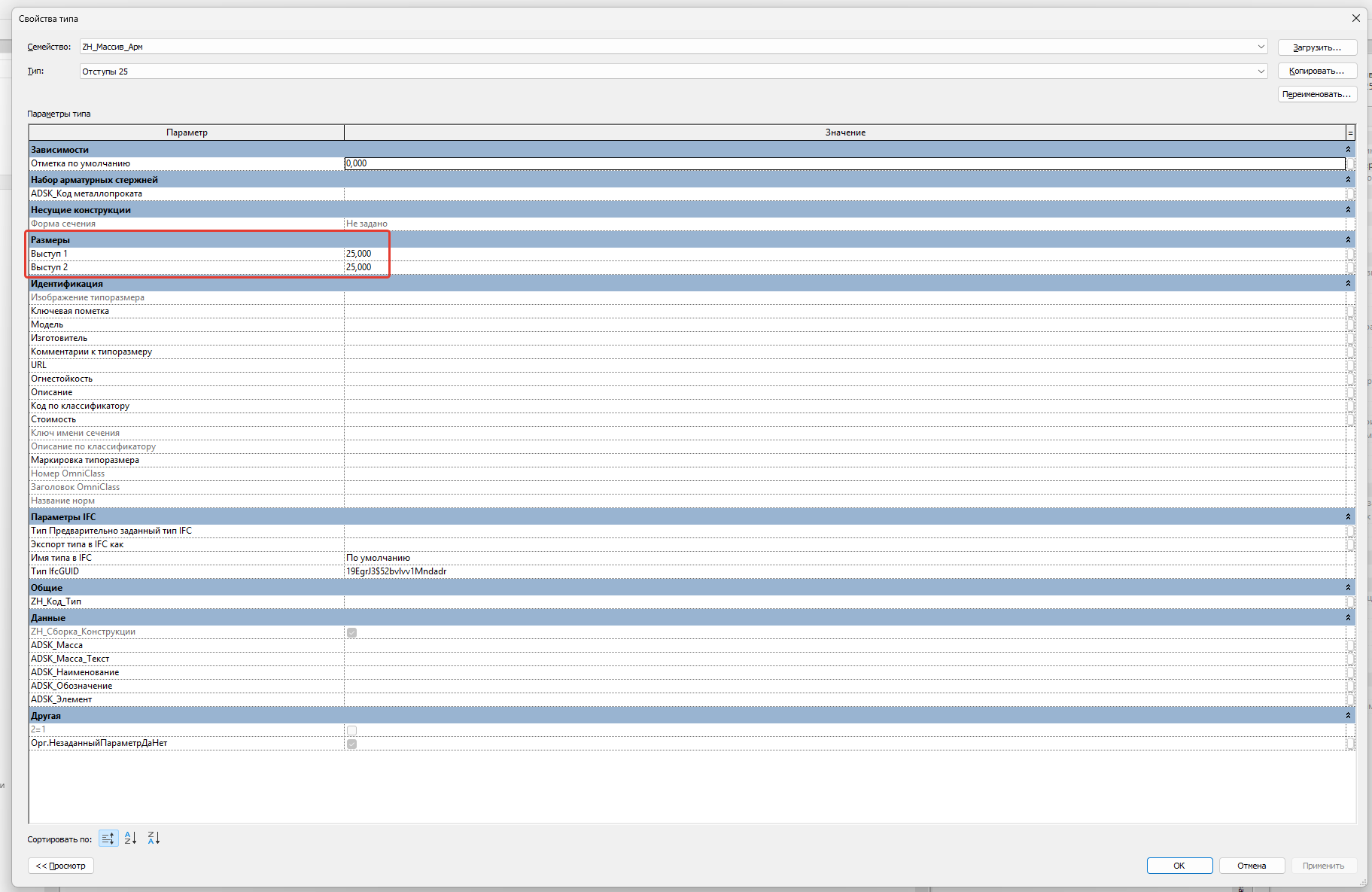

Рисунок 5.2.1 - параметры массива стержней

Здесь уже изменить понадобиться только 2 параметра выступов.

5.2 Дополнение

Так как категория для стержней была изменена, а сами семейства были переработаны с нуля, убедитесь, что вы используете новые спецификации, а так же если какой-то элемент нового каркаса попадает на план, где его быть не должно мы предусмотрели два фильтра -

4_ZH_АП_Каркас_!==(310-311) - Отключает отображение арматурных стержне.
4_Армирование стен_ZH_Код=310(Каркас несущий) - Оставляет видимыми из каркаса несущего только каркасы.
