16-Моделирование ростверка монолитного кустового типа или фундамента под лифт в свайном исполнении

1. Изменения в документе

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3 Моделирование ростверка монолитного кустового типа или фундамента под лифт в свайном исполнении

Применяются данные конструкции при моделировании отдельный фундаментов со свайным основанием, где сваи объединяются ростверком. Например когда нужно сделать фундамент под лифт в кирпичном доме с кирпичными стенами шахты лифта, вот под эти стены шахты лифта и делается фундамент, либо когда нужно объединить сваи локально в "куст".

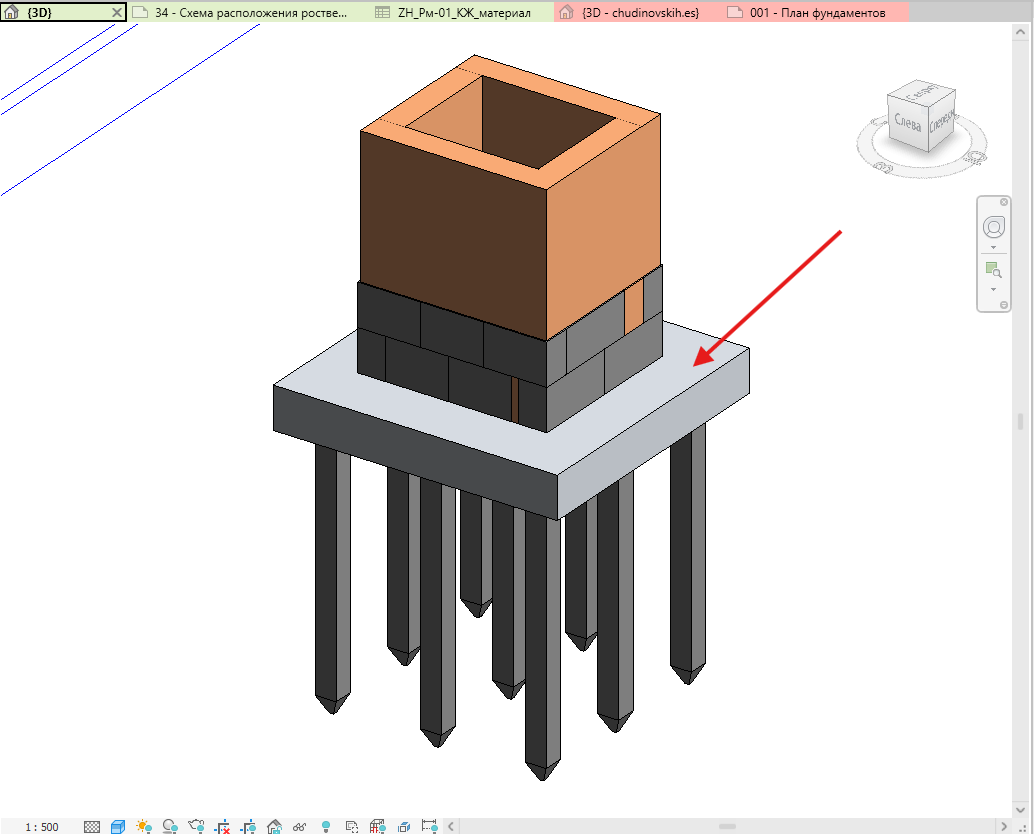

Рисунок 3.1 Общий вид конструкции

Используем семейства ZH_Ростверк_кустовой_монол_Бетон В25_600 мм. Моделируем так же как фундаментной плитой или ростверком. Конструкция - Плита - Фундамент несущей конструкции: перекрытие. Заполняем параметры Марка - Рм.

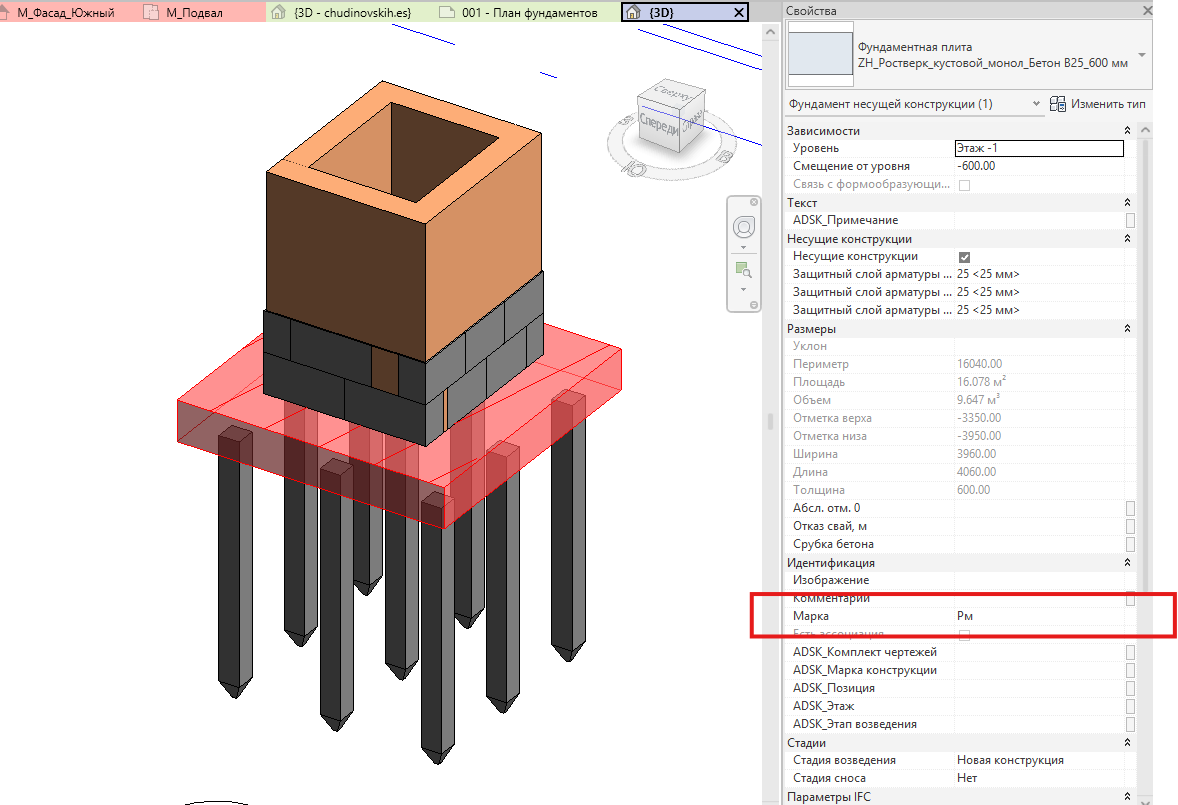

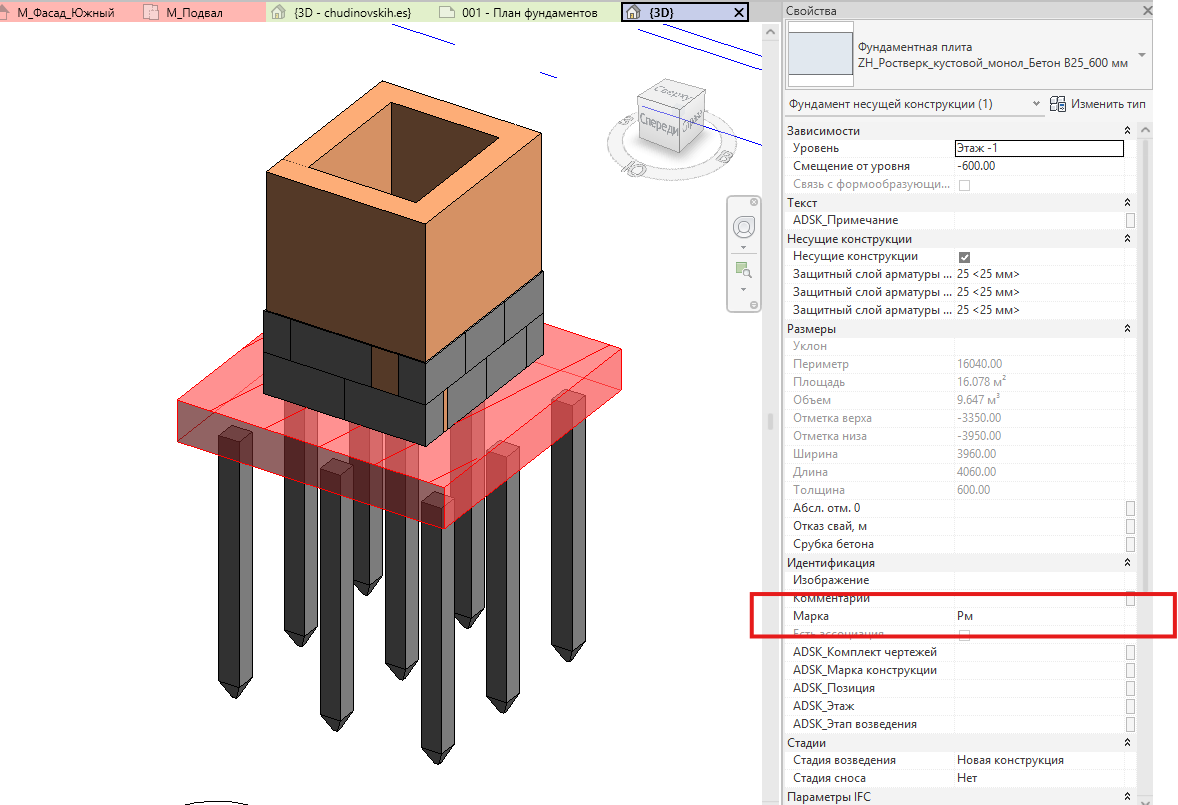

Рисунок 3.2 Заполнение параметров

Для заполнения спецификации ZH_Рм-01_КЖ_материал нужно заполнить параметр Марка - Рм...

Спецификация находиться на листе 35 (КЖ-01).

Рисунок 3.3 Общий вид спецификации материалов

Армирование производим либо плагином армирование ростверка или плагином ModPlus - Армирование плит.

Оформление производим стандартными функциями Revita. Отдельного листа не создано под эту конструкцию в шаблоне, можно скопировать листы по фундаментной плите.
