04-Моделирование ФБС и фунд.балок

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Моделирование ФБС

Обращаем ваше внимание, что данная инструкция описывает общие принципы моделирования элементов ФБС, однако, наиболее оптимальное решение для стадии ПД будет работа плагином. Такая инструкция расположена здесь  - инструкция

3.1 Подготовка плана

Для моделирования ФБС используется два плана.

План «К_Фунд_ФБС» предназначен для выноса на чертеж. На нем показываются стены, выполненные системным семейством «Стена», проставляются привязки стен, выносятся сечения. На данном плане не видны разрезы разверток, и не видны само семейство блоков ФБС.

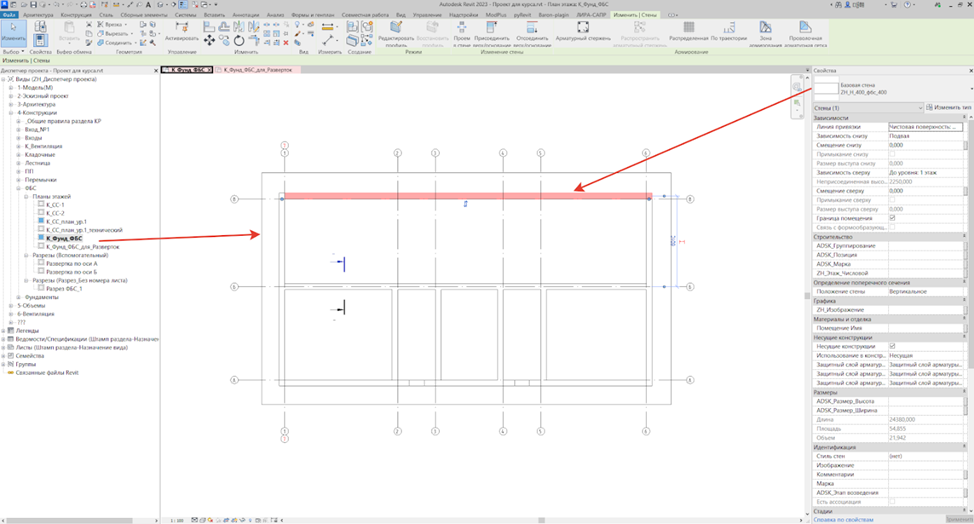

Рисунок 3.1.1. Переход на вид «К_Фунд_ФБС»

План «К_Фунд_ФБС_для_Разверток» используется для выноса блоков на план, так же для копирования разрезов разверток. Данный план технический на листы не выносится. На нем видны сечения по блокам, разрезы по разверткам, и сами семейства ФБС.

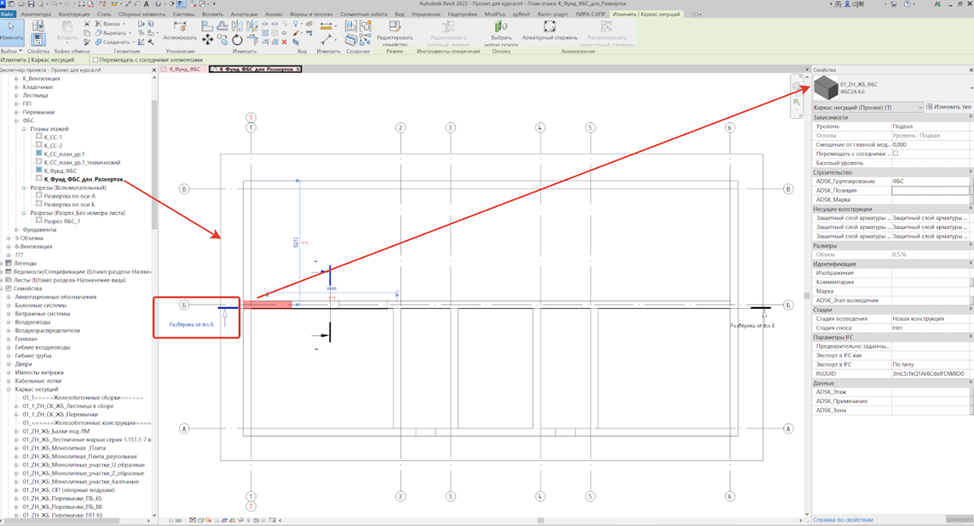

Рисунок 3.1.2. Переход на вид «К_Фунд_ФБС_для_Разверток»

3.2 Размещение ФБС в модели

Перейти в «Семейства»=> «Каркас несущий»=> «01_ZH_ЖБ_ФБС», выбрать нужный тип ФБС из списка с зажатой ПКМ перенести ФБС из диспетчера проекта на вид. При выносе ФБС заполняется параметр «ADSK_Группирование» = ФБС.

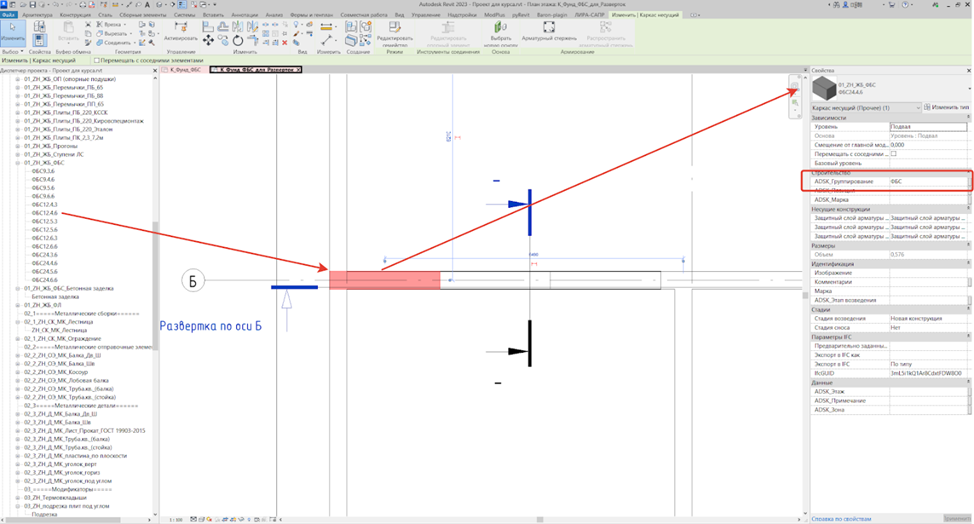

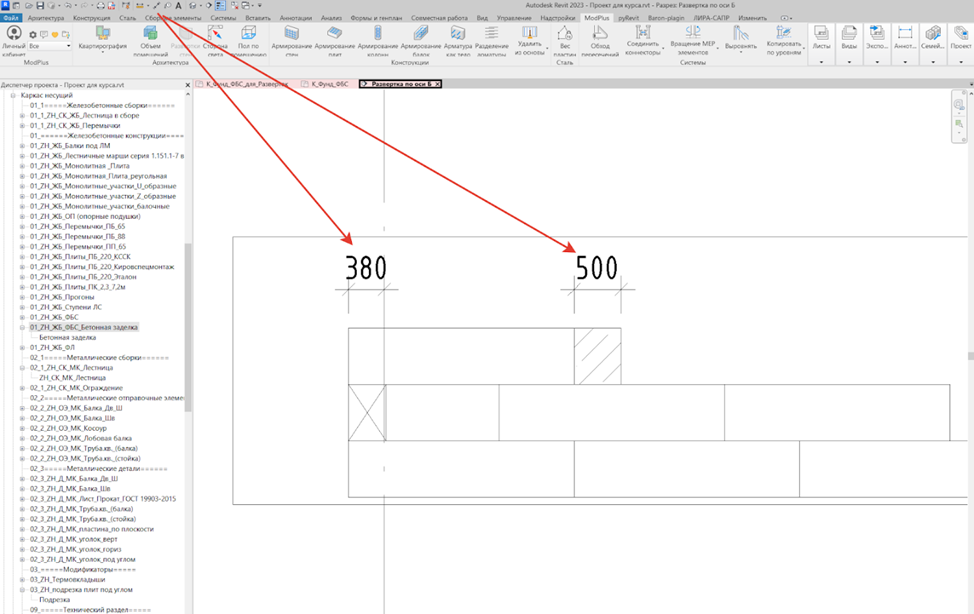

Рисунок 3.2.1. Размещение ФБС

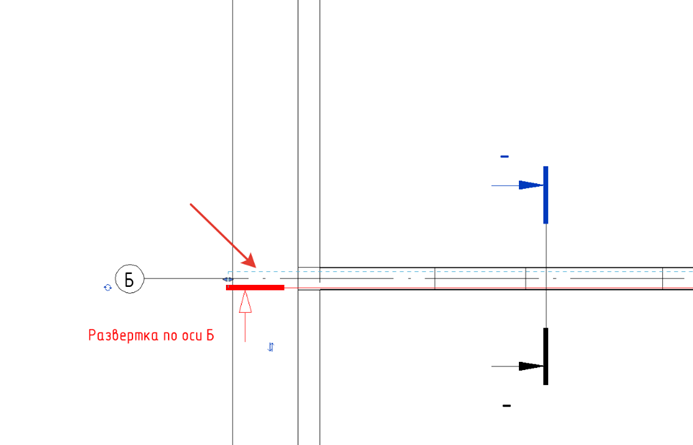

На плане выносится только первый блок ФБС для определения его положения в плоскости. Основная расстановка блоков выполняется на развертках. По двойному клику на синюю стрелку развертки переходим на разрез и выполняем расстановку блоков.

Глубину разреза назначаем в пределах стены.

Рисунок 3.2.2. Расстановка блоков

Аналогичным способом делается вынос семейства Семейства»=> «Каркас несущий»=> «01_ZH_ЖБ_ФБС_Бетонная заделка». С заполнением требуемых параметров.

Рисунок 3.2.2. Размещение бетонных заделок

Можно добавить параметрами Высота выреза 1, Глубина выреза 1, Высота выреза 2, Глубина выреза 2 - срез монолитной заделки с одной или с двух сторон, если срезы не нужны, то выключаем галочку Вырезы.

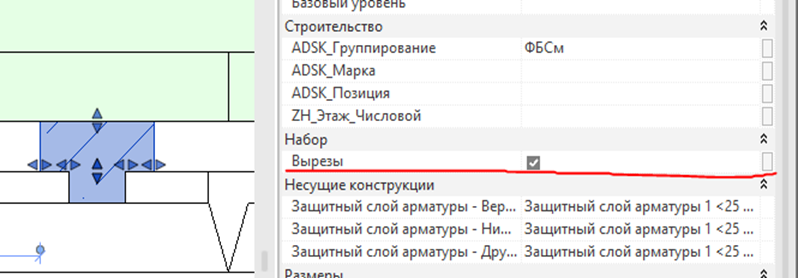

Рисунок 3.2.3. Вырезы

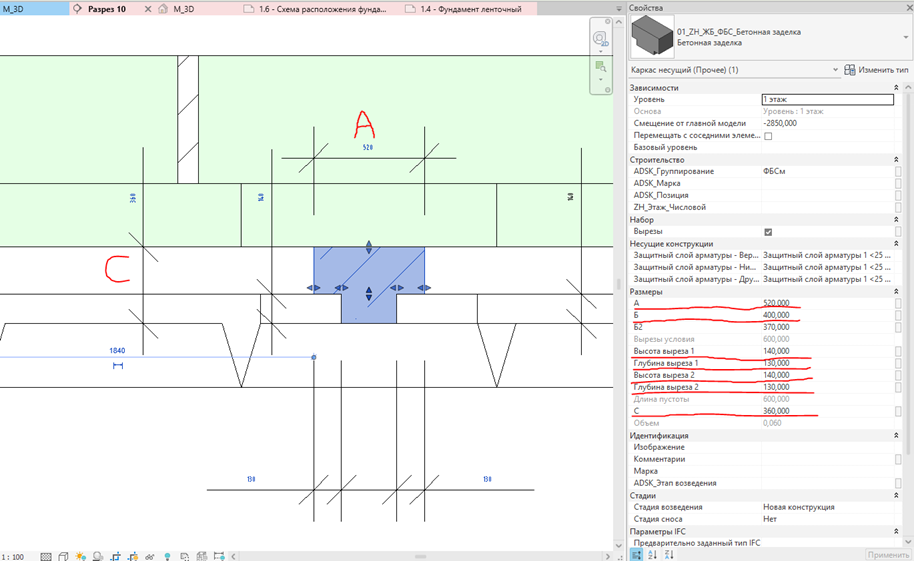

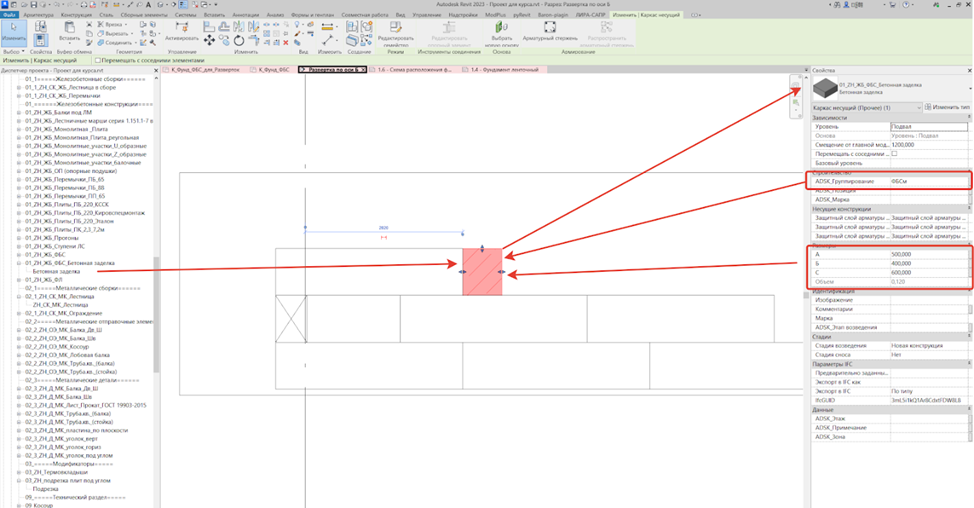

Рисунок 3.2.4. Настройка параметров заделки

4. Оформление чертежей ленточных сборных фундаментов

4.1 Оформление чертежей

Размеры проставляются стандартными средствами Revit.

Рисунок 4.1.1. Проставление размеров

Маркировки ФБС присваиваются через спецификацию. Маркировка блоков выполняется на закладке «Аннотации»=> «Маркировать все».

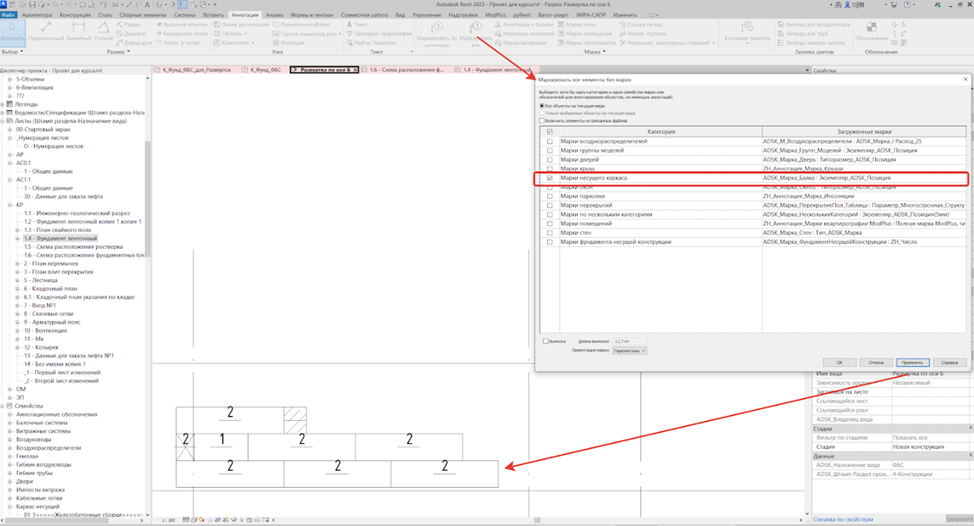

Рисунок 4.1.2. Проставление марок

5. Работа со спецификацией ленточных сборных фундаментов

5.1 Спецификация ленточных фундаментов

Данная спецификация показывает общее количество и позиции ФБС по наименованию.

Фильтр, по которым попадают в данную спецификацию семейства, ADSK_Группирование = «ФБС»

Позиции ФБС можно заполнить через спецификацию.

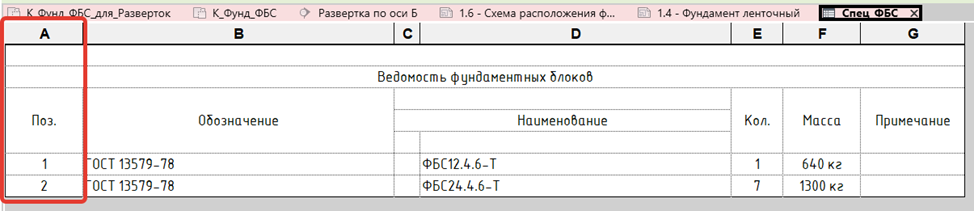

Рисунок 5.1.1. Спецификация ленточных фундаментов

Материалы для бетонной заделки формируются отдельной спецификацией. Фильтр, по которым попадают в данную спецификацию семейства, ADSK_Группирование = «ФБСм»

Рисунок 5.1.2. Спецификация материалов бетонной заделки

6. Отображение на 3D виде

Для работы в 3 д виде присутствует шаблон вида 4-К_3D_ФБС и ФЛ, где отображаются только фундаментные подушки ФЛ, фундаментные блоки ФБС, монолитные заделки для ФЛ и ФБС. Так же настроены фильтры для цветного отображения различной толщины фундаментных блоков.

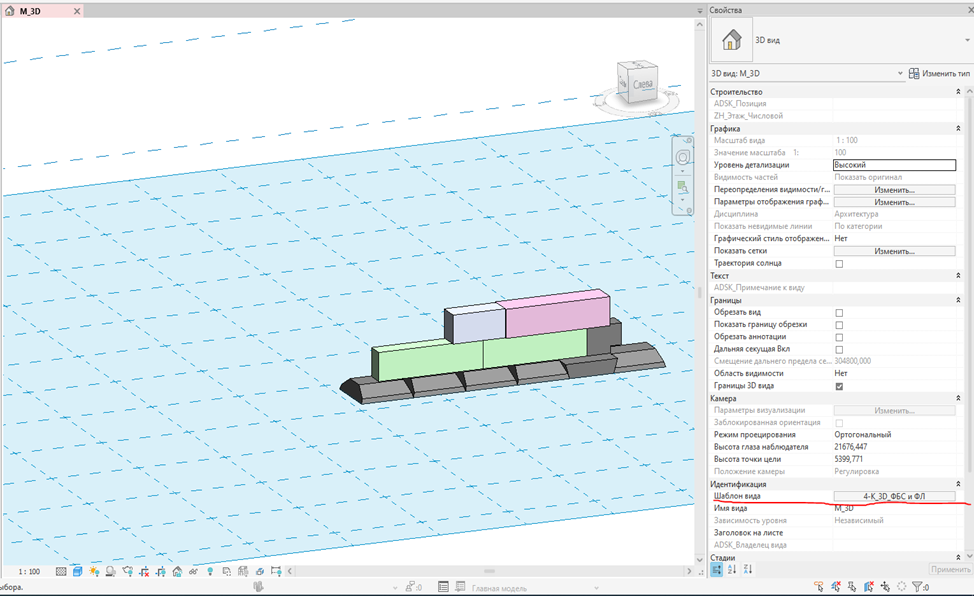

Рисунок 6.1. Шаблон вида

7. Моделирование фундаментных балок

Для моделирования балок используется план «К_Фунд_ФЛ». На нём мы выносим элемент в модель, а затем начинаем его параметризировать.

Для корректной работы семейства вам необходимо сделать следующие шаги:

1)Из предложенных типоразмеров выбрать тот профиль(например 1БФ или 2БФ в зависимости выбора по серии), затем скопировав типоразмер задать ему новое наименование, а так же параметр "ADSK_Наимнование" по серии.(Параметр находится в параметре типа)

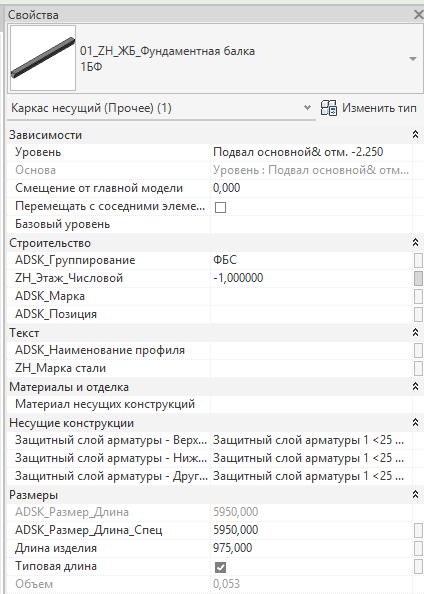

Рисунок 7.1 Типоразмеры фундаментных балок

2)Затем задать параметр длины, "ADSK_Размер_Длина"

Рисунок 7.2 Балка с серийной длиной

3)Для попадания в спецификацию фундаментов данному элементу необходимо задать параметр "ADSK_Группирование" со значением ФБС/ФЛ в зависимости от той спец. которая вам будет нужна.

Рисунок 7.3 Пример спецификации.
