11-Моделирование монолитного приямка.

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Моделирование монолитного фундамента стаканного типа

Моделирование приямка происходит в файле КЖ. Зачастую приямок используется во входах в подвал, так что именно на этом примере мы и разберем моделирование приямка. За моделировать его можно двумя способами: семейством и моделью в контексте. Разберем оба эти способа.

3.1.1 Моделирования приямка семейством.

За моделировать приямок можно семейством «01_ZH_ЖБ_Приямок стенки вертикально (Фунд_Плита), 01_ZH_ЖБ_Приямок стенки по 45 град (Фунд_Плита), 01_ZH_ЖБ_Приямок стенки по 45 град Торцевой (Фунд_
Плита)», для этого на плане подвала, где у нас будет очерчена плита выносим на поверхность плиты семейство.

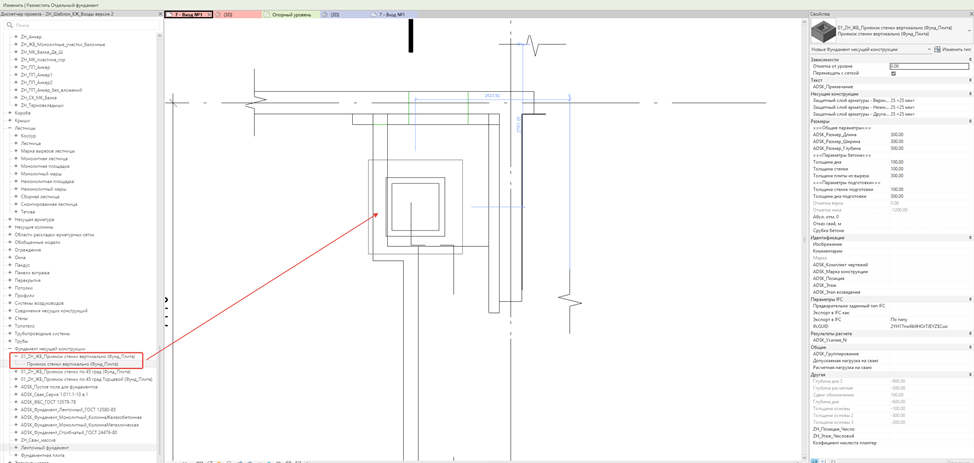

Рисунок 3.1.1 – Выносим семейство на пол.

Теперь нам необходим параметризировать наш приямок

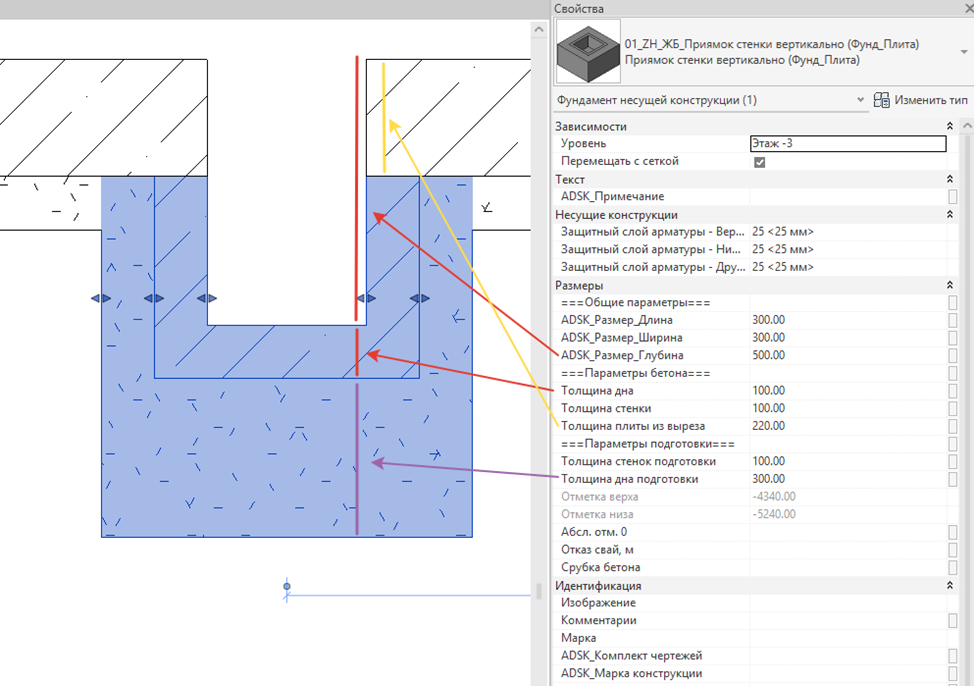

Рисунок 3.1.2 Параметры геометрии приямка

Общие параметры отвечают за размеры выреза приямка
Параметры бетона за бетонируемую часть приямка
Параметры подготовки за подготовку вокруг бетона

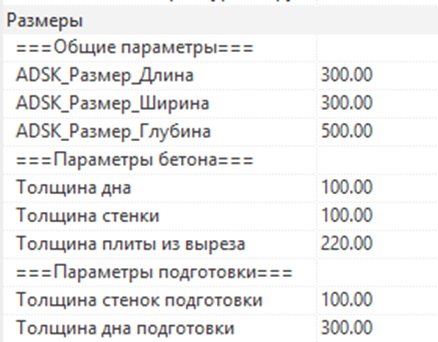

Рисунок 3.1.3 – Параметры приямка

Параметры: ADSK_Размер -  глубина отвечает за глубину выреза.
Толщина дна - за толщину бетонной части
Толщина дна подготовки – за толщину песчаной части

Толщины стенок относятся к стенкам данной геометрии соответственно. Теперь, когда мы получили нужный нам приямок, перейдем к следующему шагу

Как вы можете видеть, на разрезе у само семейство выносится не совсем корректно.

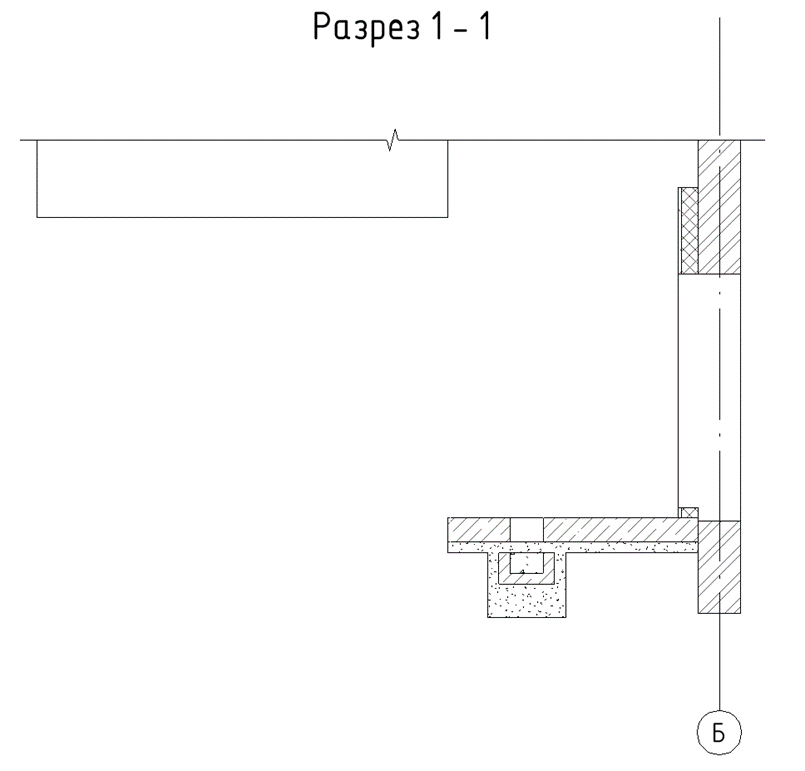

Рисунок 3.1.2 – Разрез 1-1

Чтобы это исправить необходимо добавить проем в непосредственно саму подготовку. Для этого через план выделите подготовку и через редактирование эскиза настраиваете проем.

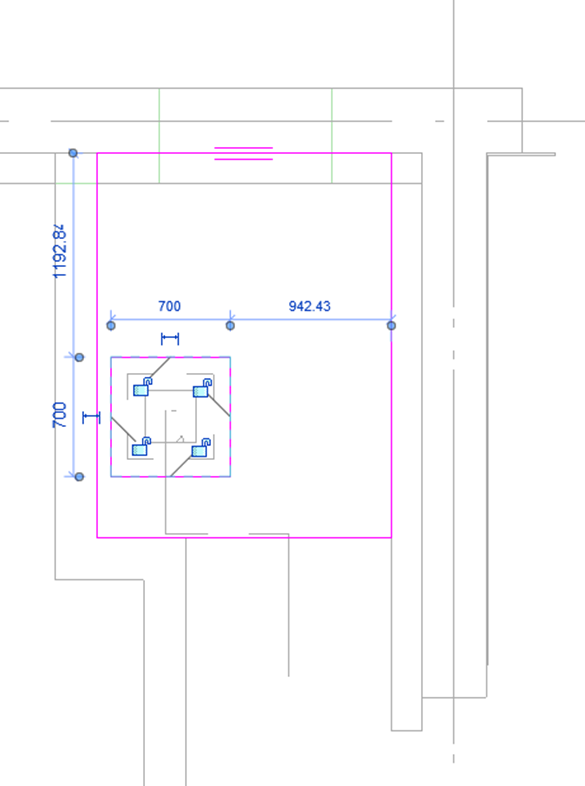

Рисунок 3.1.3 – Моделирование проема.

Получился вот такой вот пример итог

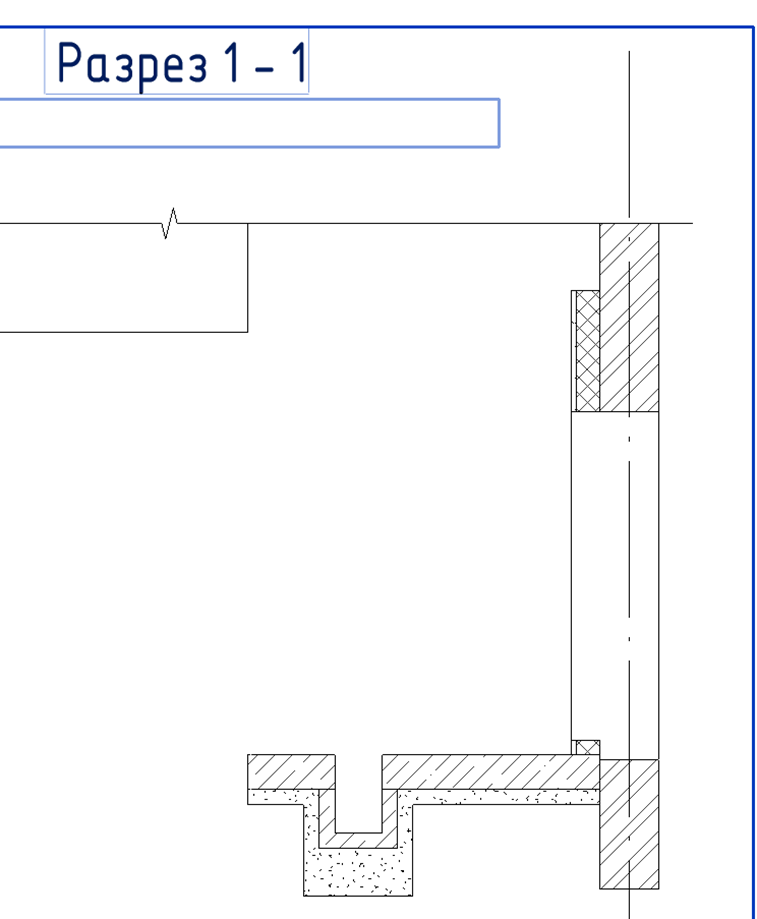

Рисунок 3.1.4 – Корректный вид разреза 1-1

3.1.2  Заполнение спецификации.

Заполняются спецификации ZH_Ведомость материалов _Фундамент, Спец_В1_материалы в зависимости от того где расположены приямки в фундаментной плите или входах.

Теперь нам необходимо запараметризировать материалы для попадания в спецификацию. За это отвечают 2 параметра: ADSK_Материал и Материал несущих конструкций 2. Они отвечают за марку бетона и песка соответственно. Не обращайте внимание, что параметр имеет свойство 2, это нужно только для технической особенности.

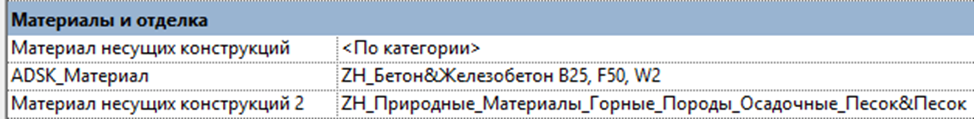

Рисунок 3.1.5 – Параметры материала

Для самого же попадания в спецификацию нужно заполнить параметр «Марка», например:

Марка – В1м или Фм.

Рисунок 3.1.6 – Заполнение спецификации.

В случае, если материалы для подготовки и бетона нужно разделить, то лучше всего будет скопировать спецификацию и отделить эти материалы маркой.

Для этого зайдите в спецификацию, во вкладку «Вид», а затем отожмите галочку «Показать заголовки»

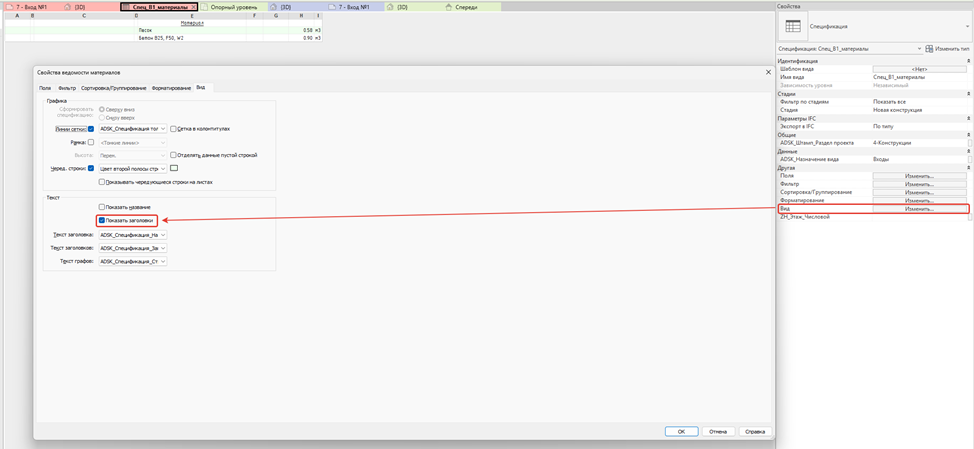

Рисунок 3.1.7 – Настройка дополнительной спецификации.
