2.0 Плагин "Расстановка плит перекрытия" (Расстан.ПП)

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный
1.0	27.05.2026	Разработка инструкции	Гулькевич Я.М., BIM-координатор   ООО «Масштаб»

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Раскладка плит перекрытия.

3.1 Подготовка проекта к работе.

Плагин предназначен для автоматической раскладки плит перекрытия. Для корректной работы рекомендуется удалить из проекта все существующие плиты и загрузить ту плиту, раскладку которой необходимо провести(либо семейство «01_ZH_ЖБ_Плита_ПБ_220», либо «01_ZH_ЖБ_Плиты_ПК_2,3_7,2м»). Сам плагин представляет собой автоматическую раскладку по заданной площади, исходя из наименьшей длины пролетов.

Также прошу обратить внимание, что на некоторых более старых проектах может потребоваться обновить шаблон вида. Либо еще можно самостоятельно в уже существующем включить категорию «Линии»

3.2 Работа с плагином.

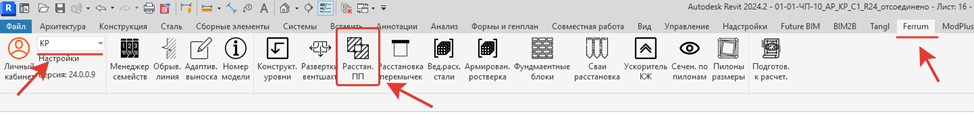

Для отработки плагина вам необходимо перейти на соответствующий план, где вы хотите разложить плиты перекрытия(зачастую это будет план «К_ПП_План…»). Далее, на панели «Ferrum» во вкладке «КР» вам необходимо перейти в плагин «Расстановка ПП»

Рис. 3.2.1 – плагин «Расстановка ПП»

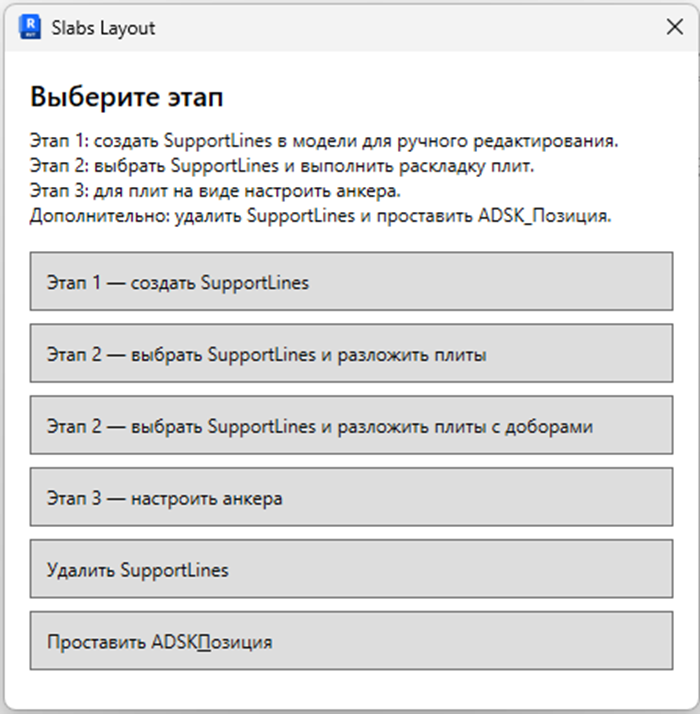

После активации плагина открывается меню из 5-и пунктов

Рис. 3.2.2 – управление плагином «Расстановка ПП»

Далее Вам необходимо будет последовательно выполнить каждый из этапов:

Этап 1 – Создать SupportLines (SupportLines — вспомогательные линии, по которым плагин определяет зоны раскладки плит и направление пролётов. После завершения раскладки их можно удалить соответствующей командой.) Данный шаг позволяет вам по отдельности выбрать стены, которые будут создавать контур зоны раскладки. Здесь также есть один более быстрый способ, вместо того, чтобы выделять каждую стену по отдельности, вы можете просто сразу же нажать кнопку «Готово» и плагин автоматически выберет все несущие стены. Однако, если вам требуются и другие стены, то выборку нужно сделать самостоятельно.

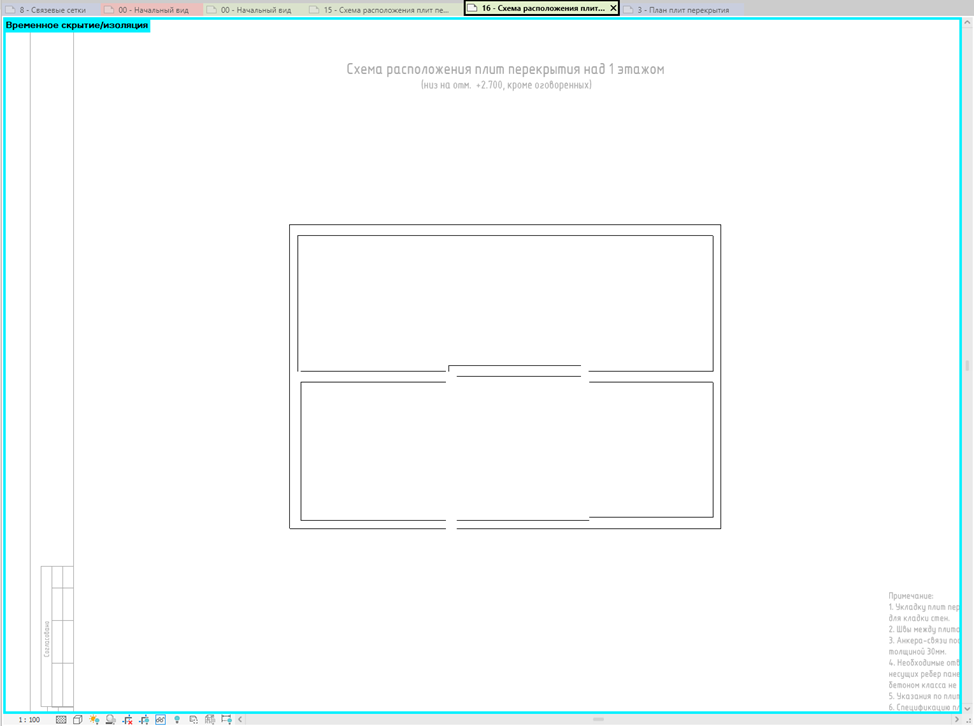

Было:

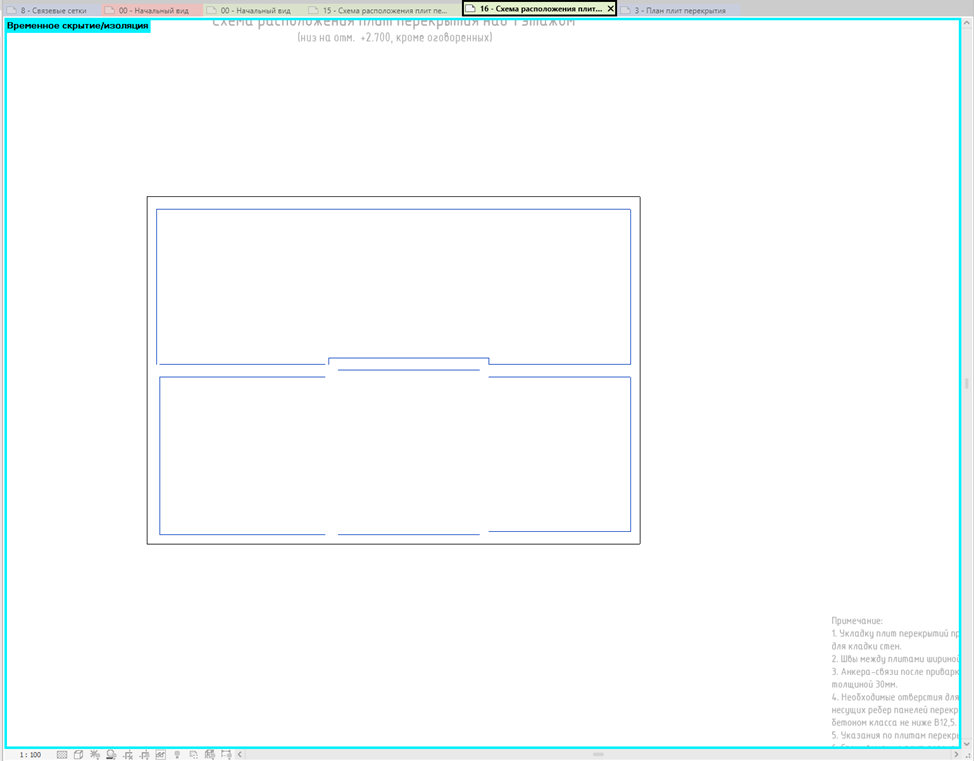

Стало:

Рис. 3.3.3 – создание SuppotrLines

Далее вы выбираете второй пункт в зависимости от вашей необходимости, расстанавливая плиты либо с добором, либо без. В этом шаге вам необходимо будет выбрать те линии, по которым вы хотите разложить плиты.

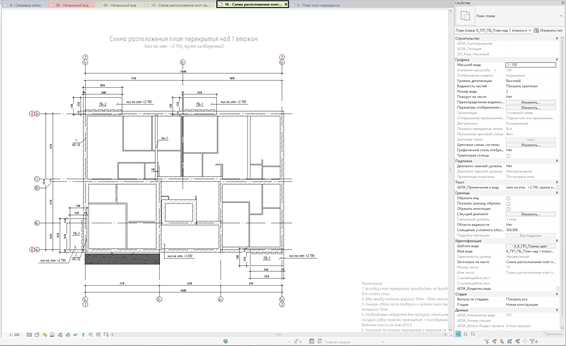

Было:

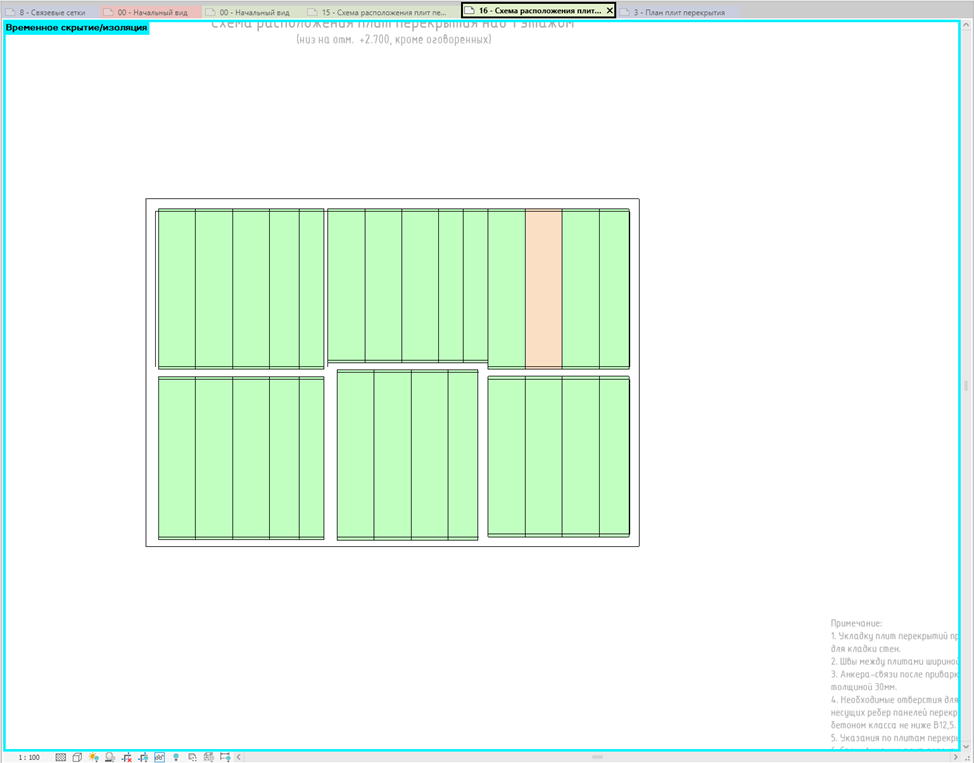

Стало:

Рис. 3.3.4 – Итог раскладки плит перекрытия.

В данном этапе есть некоторые тонкости:
1)Плиты раскладываются по выделенным линиям, поэтому если между линиями будет промежуток, то и в раскладке плит также будет промежуток.
2)Плагин также учитывает: если над плитой есть перегородка, то он повышает нагрузку плиты.
3)Плагин раскладывает плиты по наиболее короткому пролету, поэтому нужно понимать какие линии вы хотите выделить, а какие нет. Таким образом вы сможете влиять в какую сторону будет раскладка плит

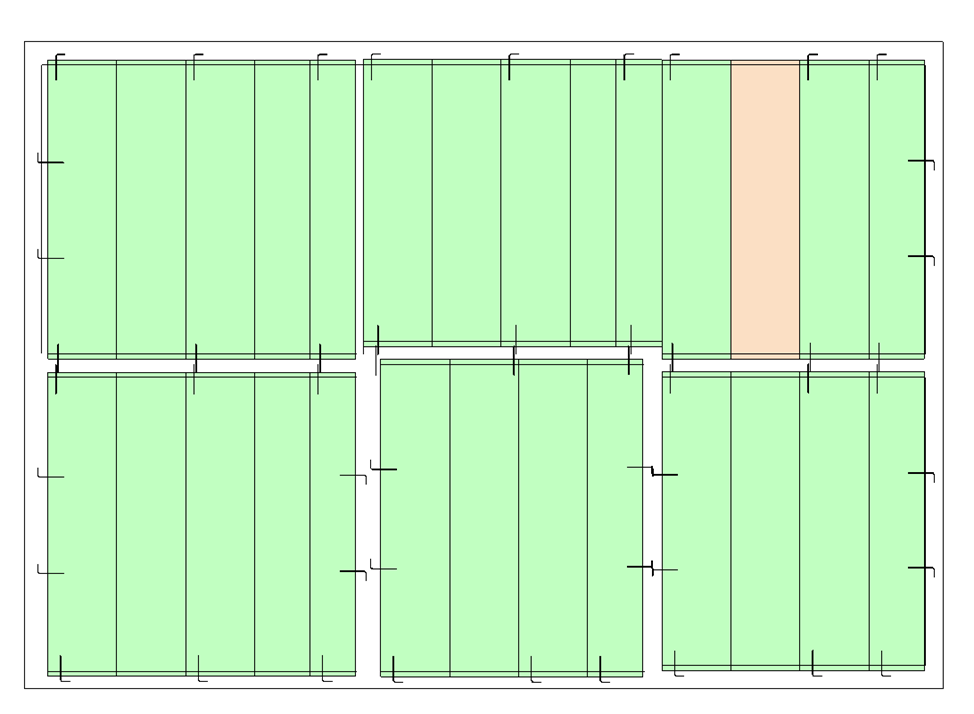

Этап 3 – Расстановка анкеров.

На данном этапе вам необходимо лишь нажать одноименную кнопку и плагин сам всё сделает.

Рис. 3.2.5 – Расстановка анкеров.

Дальнейший два этапа являются опциональными и не обязательны для работы плагина: «Удаление SupportLine» и «Проставить ASDKПозция». Из наименования следует их прямое назначение – удалить линии по которым выстраивались плиты и заполнить позицию.

4. Примечание.

Необходимо понимать, что плагин не способен учитывать все тонкости раскладки плит перекрытия и требует обязательного контроля результатов после отработки своего функционала. После выполнения автоматической раскладки необходимо проверить корректность направления раскладки плит, величину опирания на несущие конструкции, наличие доборных и монолитных участков, корректность размещения анкеров, а также отсутствие пересечений, наложений и иных ошибок моделирования. Окончательное решение по раскладке плит принимается проектировщиком.
