08.1-Сборные плиты перекрытия

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Моделирование плит перекрытия

3.1 План плит перекрытия

Для раскладки плит перекрытия используются планы в группе «4 Конструкции» закладка «ПП».

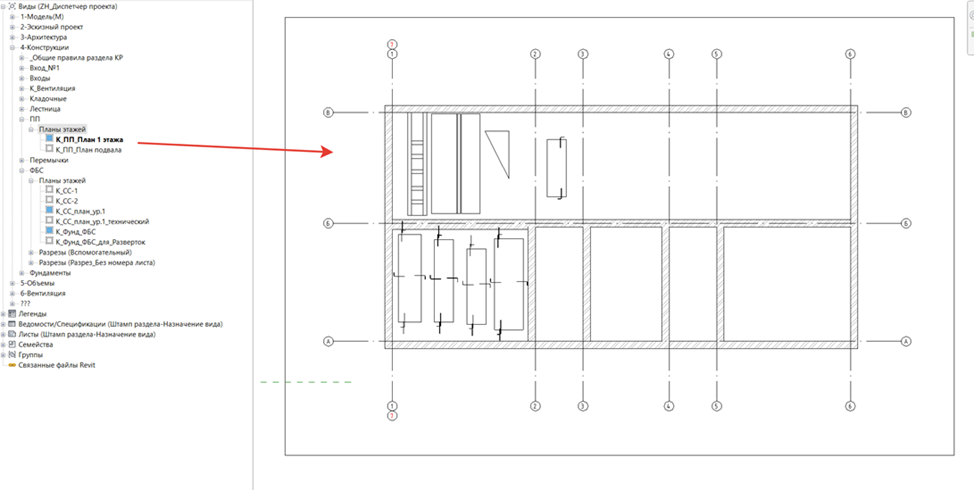

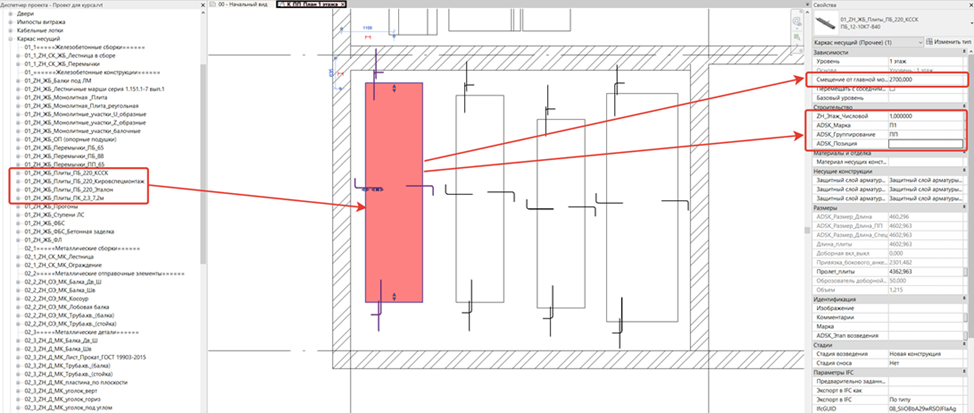

Рисунок 3.1.1. Переход на планы плит перекрытий

3.2 Моделирование плит перекрытия ручной способ

Для работы Семейство плит перекрытия выносится из категории «Каркас несущий» и размещается на плане. Плите сразу задаем параметры «Смещение от главной модели» = высоте плит перекрытия от уровня этажа и параметр «ADSK_Группирование» = ПП. Так же можно задать параметр ZH_Этаж_Числовой. Параметр ADSK_Марка задается через спецификацию.

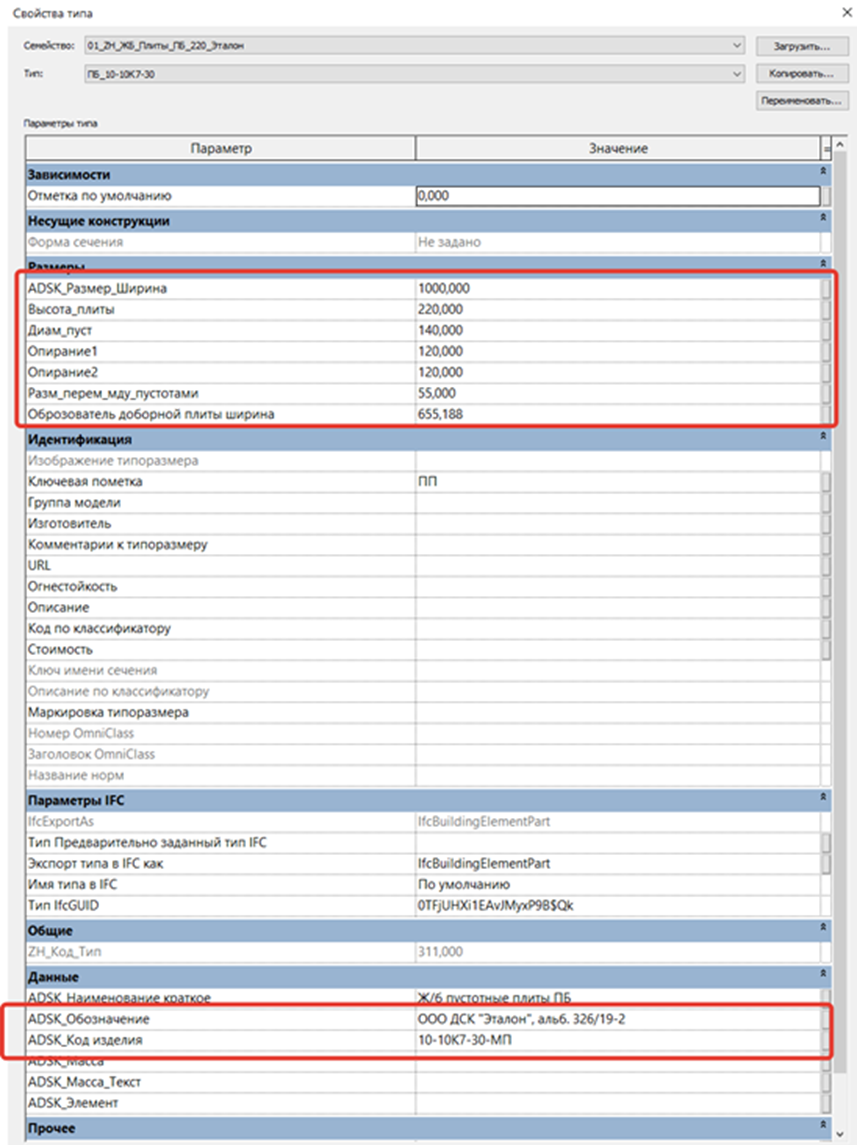

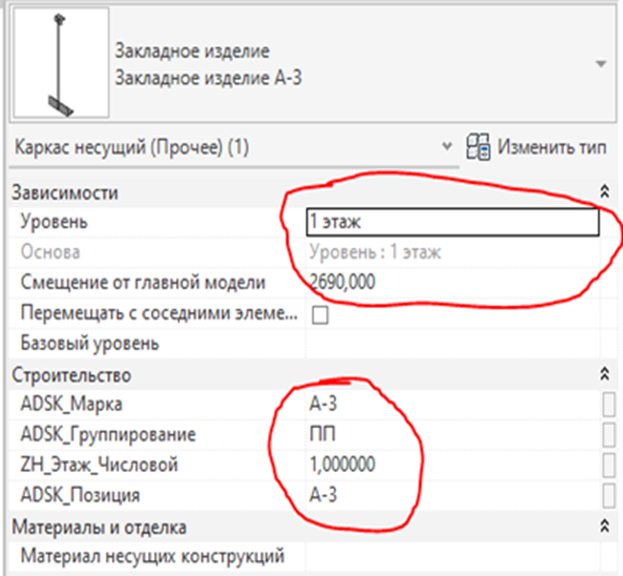

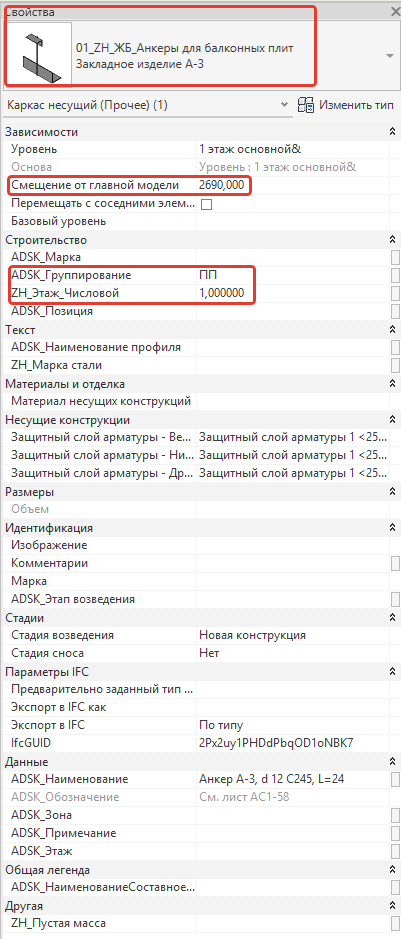

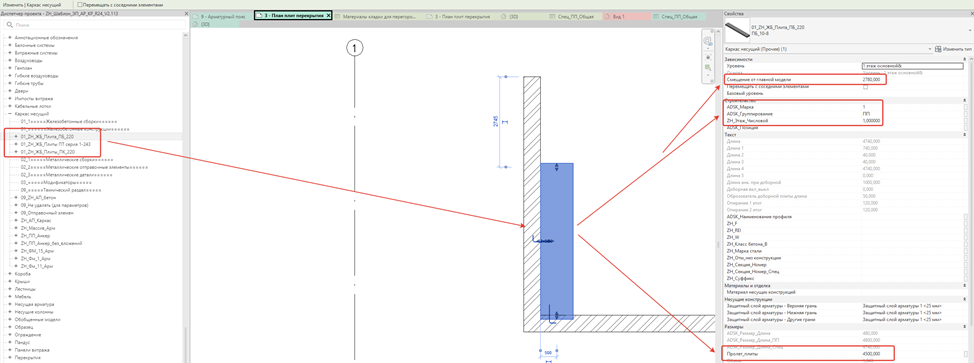

Рисунок 3.2.1. Задание параметров плит

Основное отличие плит ПБ между собой это вид маркировки согласно запросу завода, и заполнение столбика «Обозначения» в спецификации плит перекрытий. Плиты ПК выполнены по серии с возможностью индивидуальной длины.

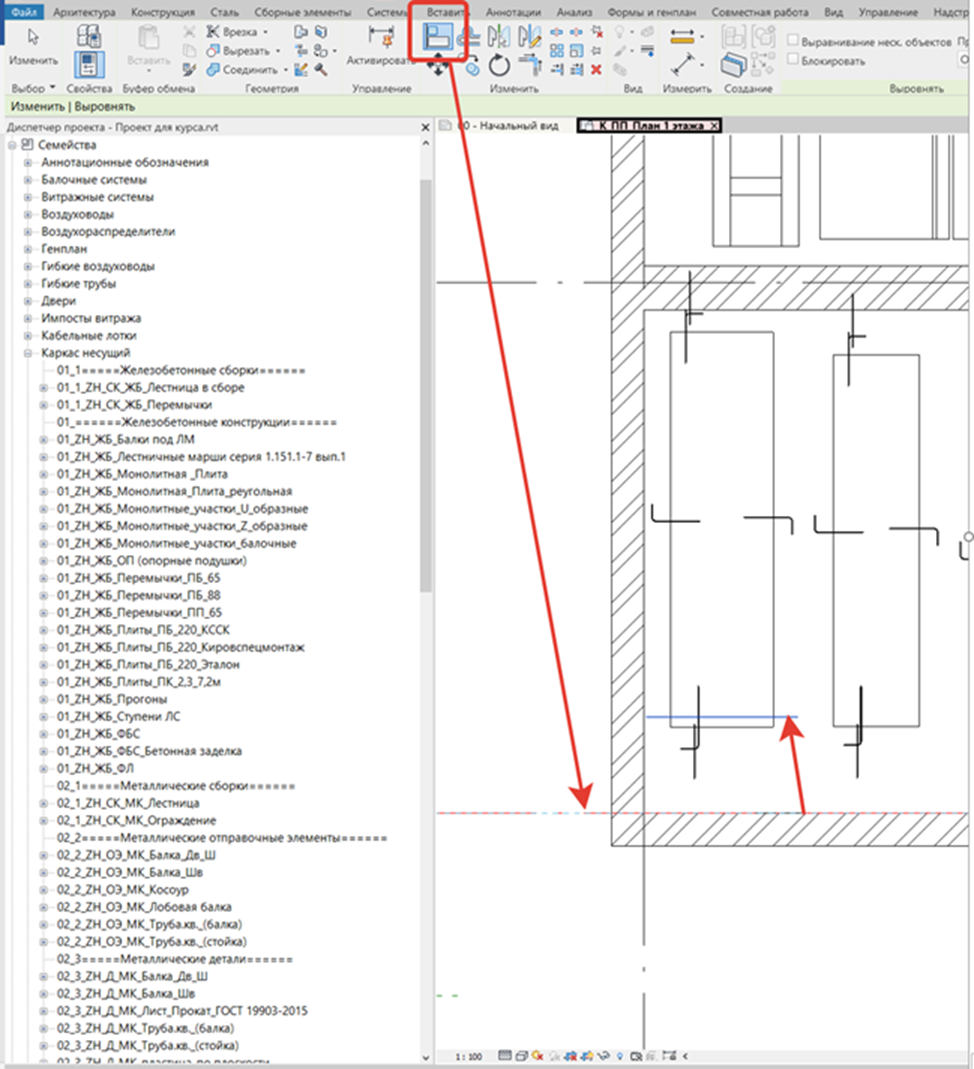

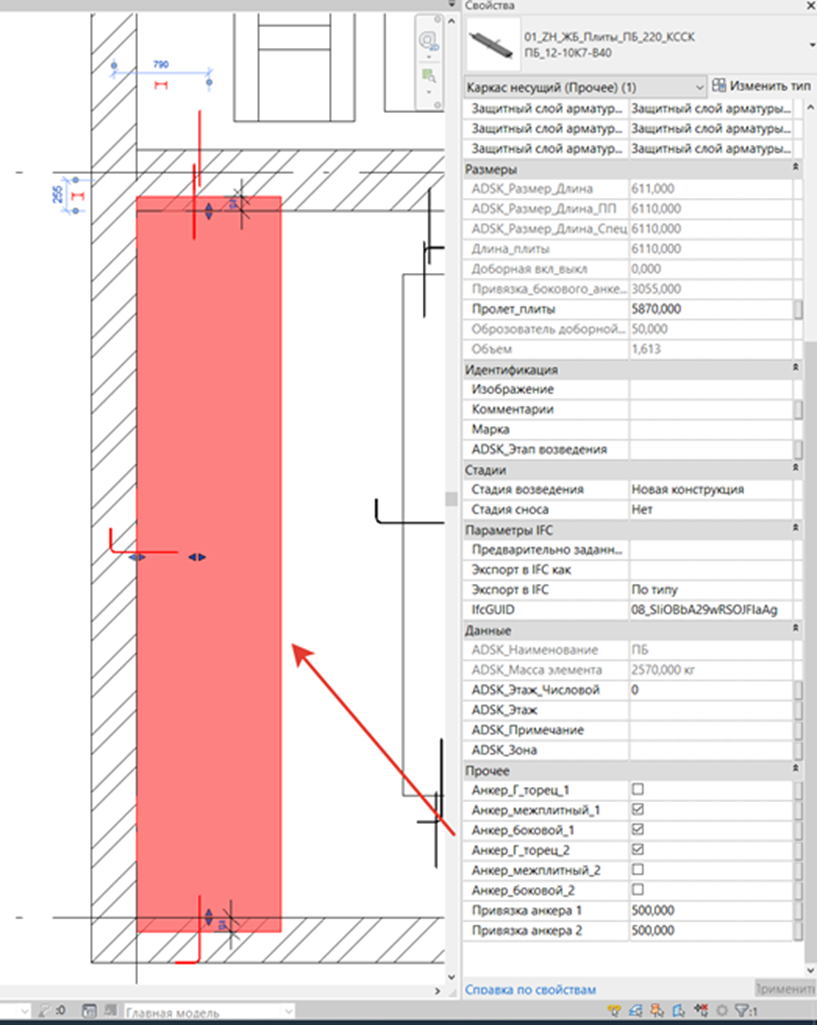

После добавления на план плит перекрытия необходимо вытянуть семейство между стенами с учетом опирания плит на стены. Для этого используем инструмент «Выровнять» на панели инструментов, далее выбираем до какой грани стены хотим вытянуть семейство плиты, и последний клик выбираем невидимую линию на плите, которая обозначает глубину опирания плиты на стену.

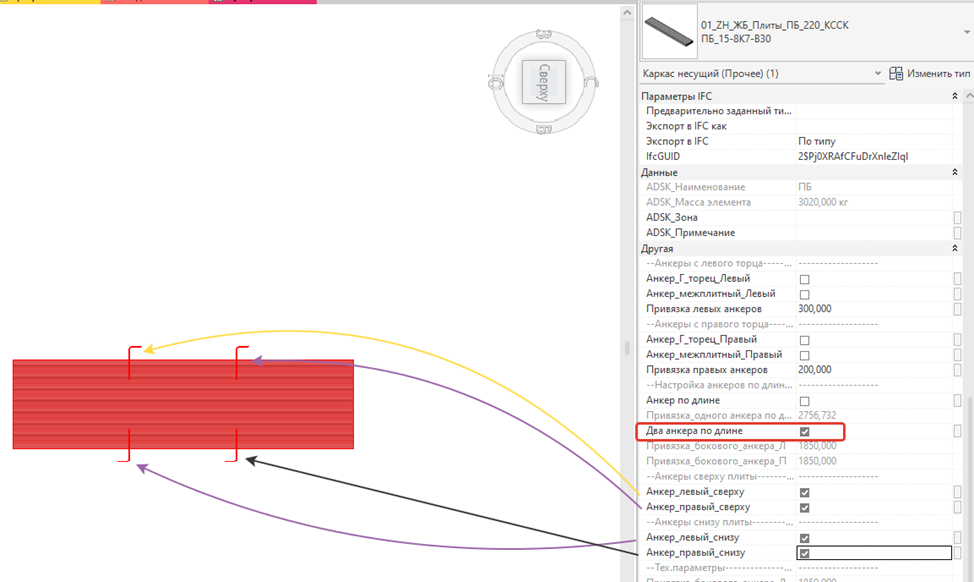

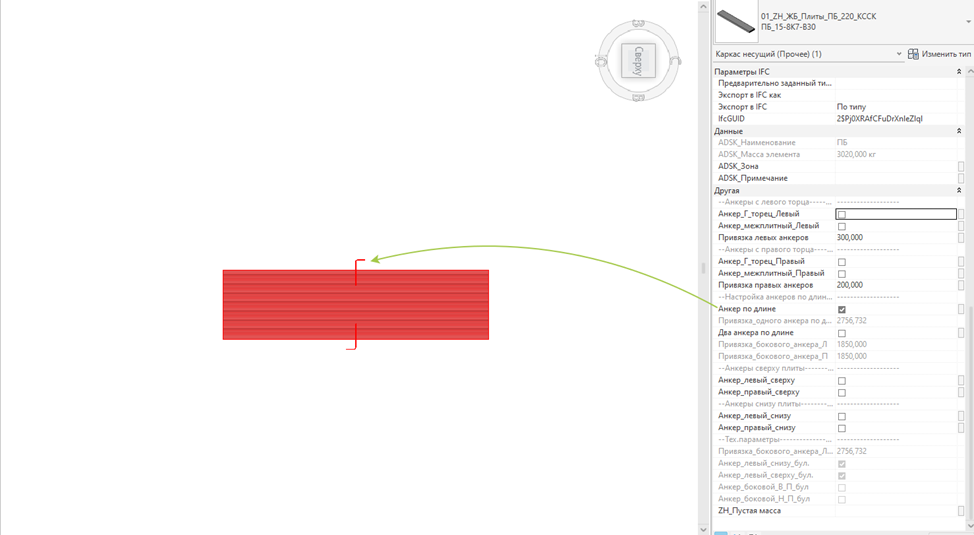

За расстановку и отображение анкеров отвечают параметры по экземпляру в группе «Прочие».

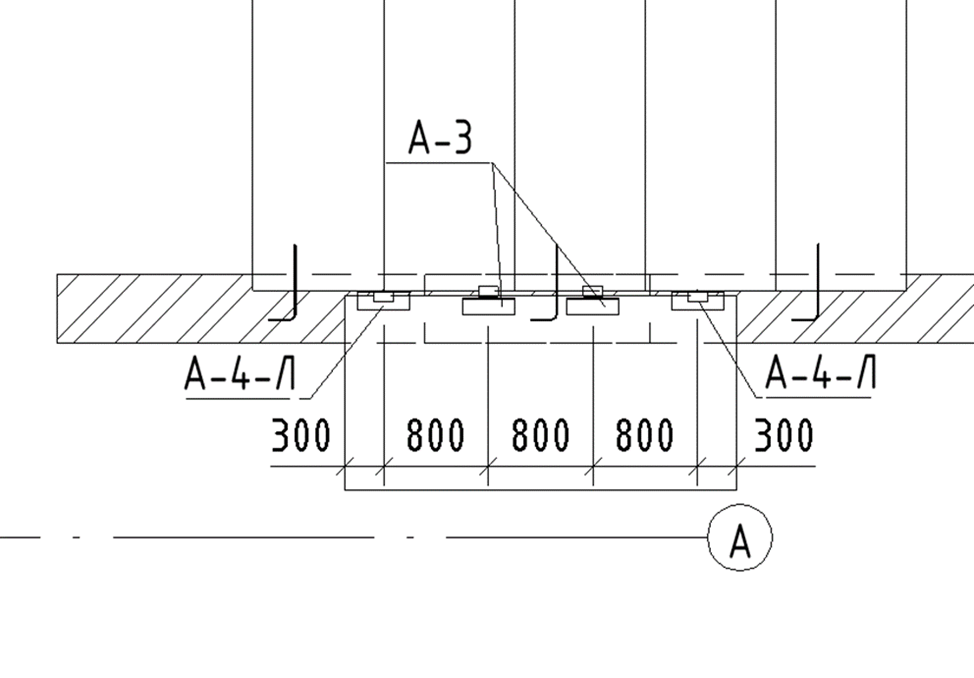

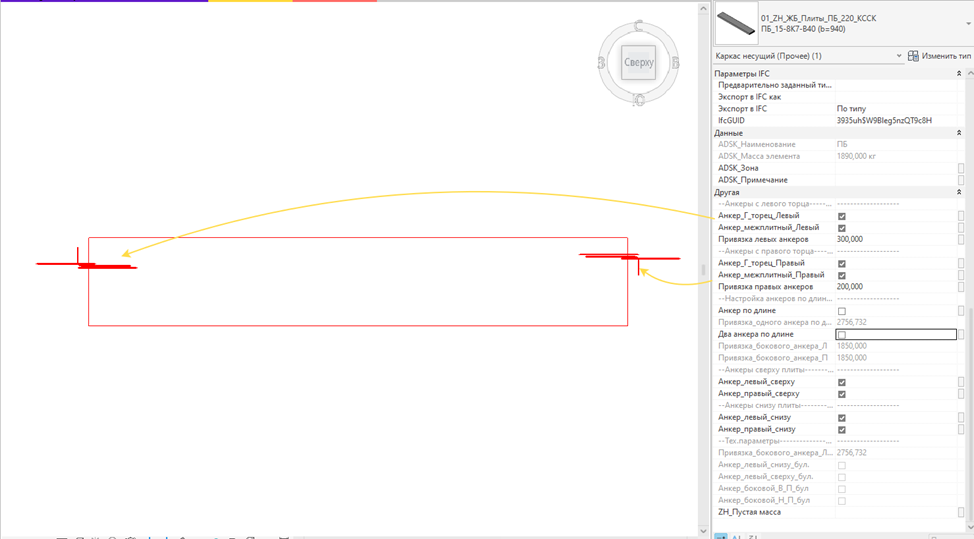

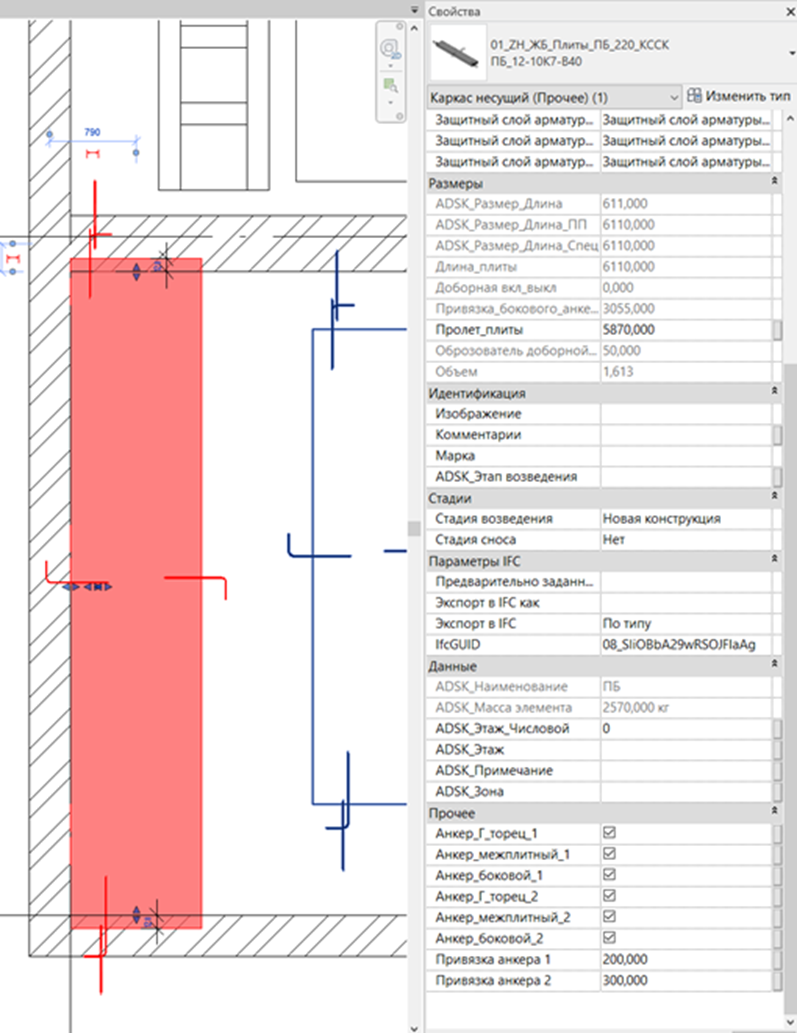

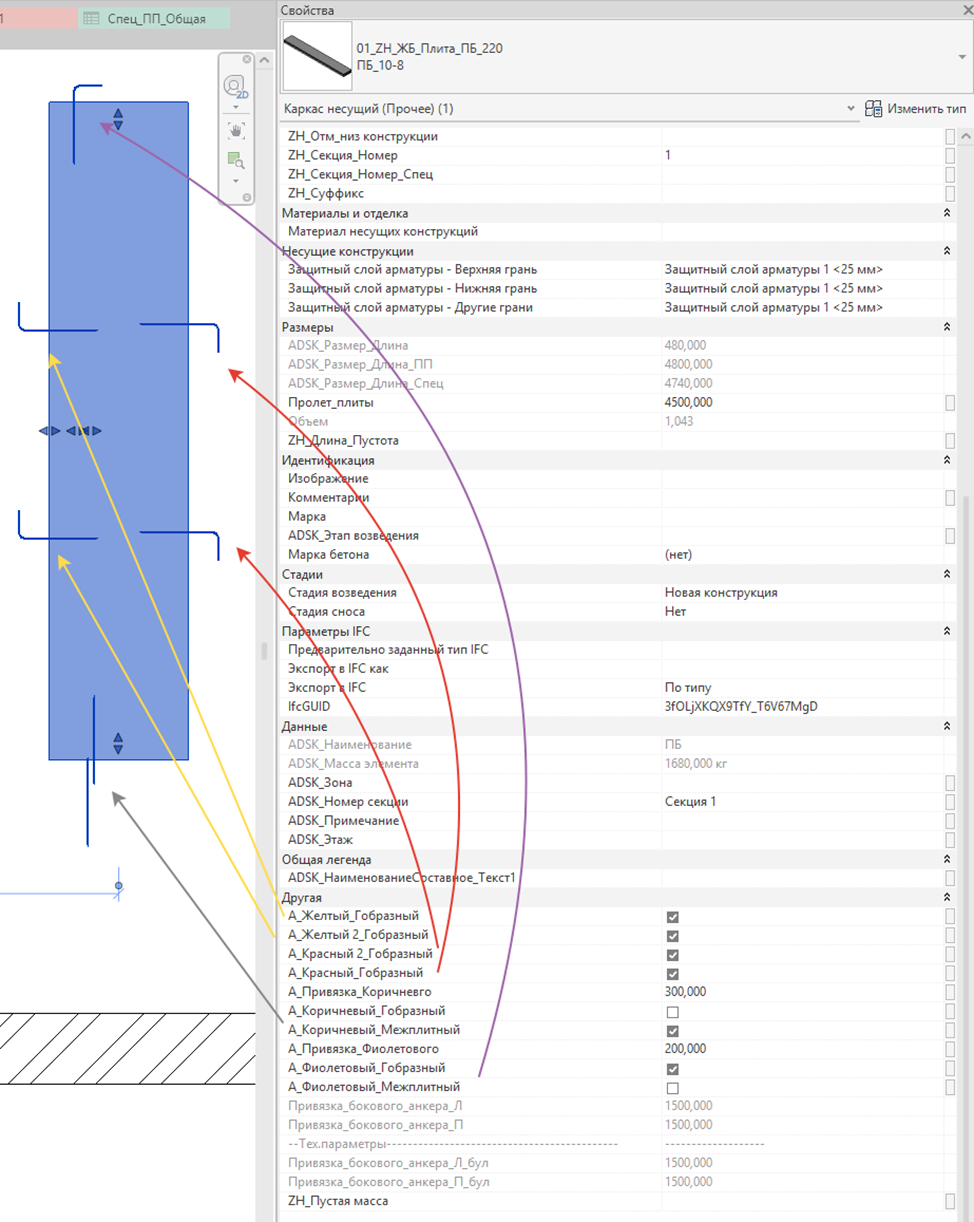

Рисунок 3.2.2. Расстановка анкеров

3.3 Моделирование плит перекрытия с помощью плагина

Раскладывать плиты вручную не обязательно, вы можете воспользоваться плагином "Раскладки плит перекрытия», вам же лишь нужно будет проконтролировать результат и оформить чертеж, более подробно об этом написано в инструкции.

4. Работа с семействами

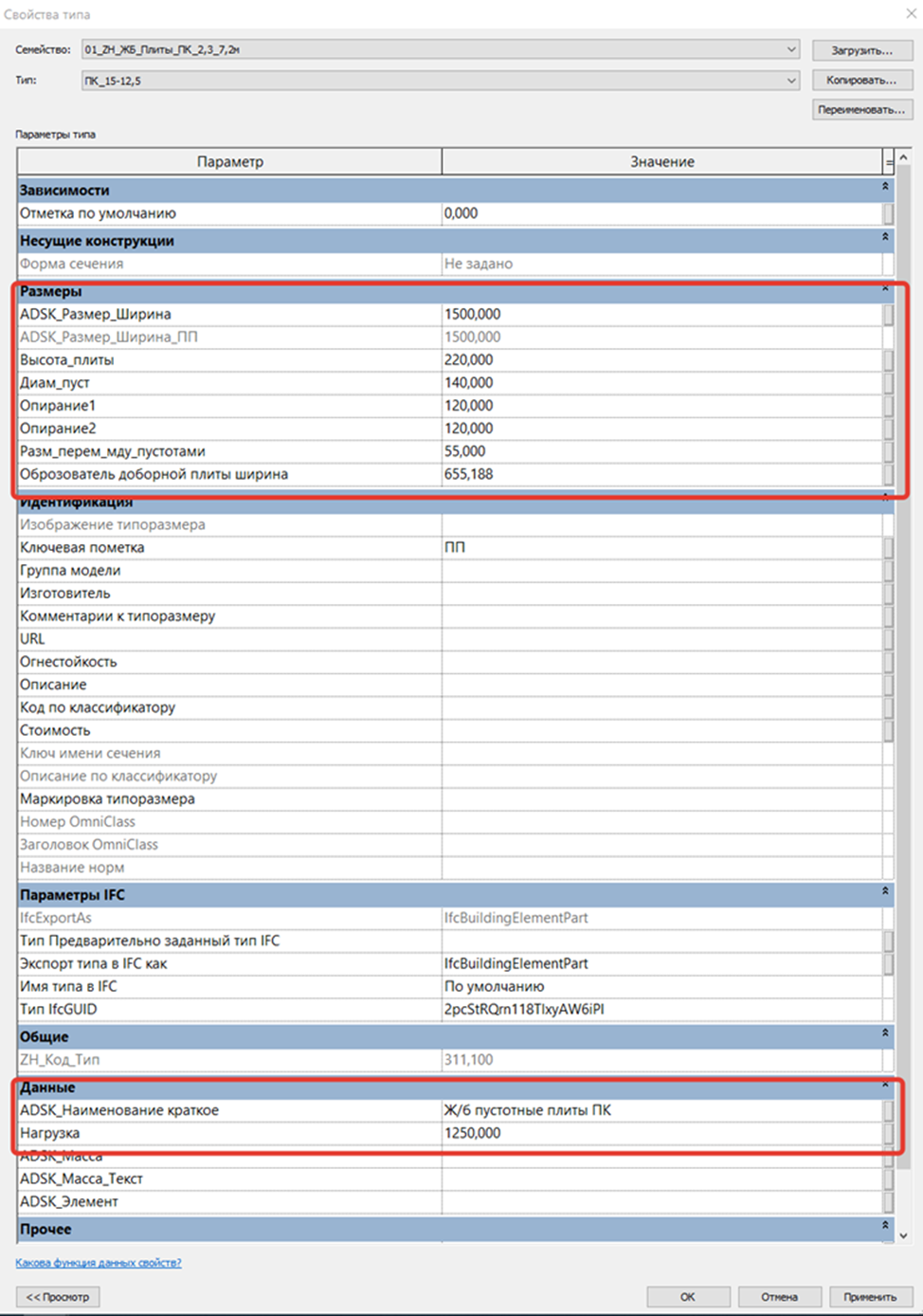

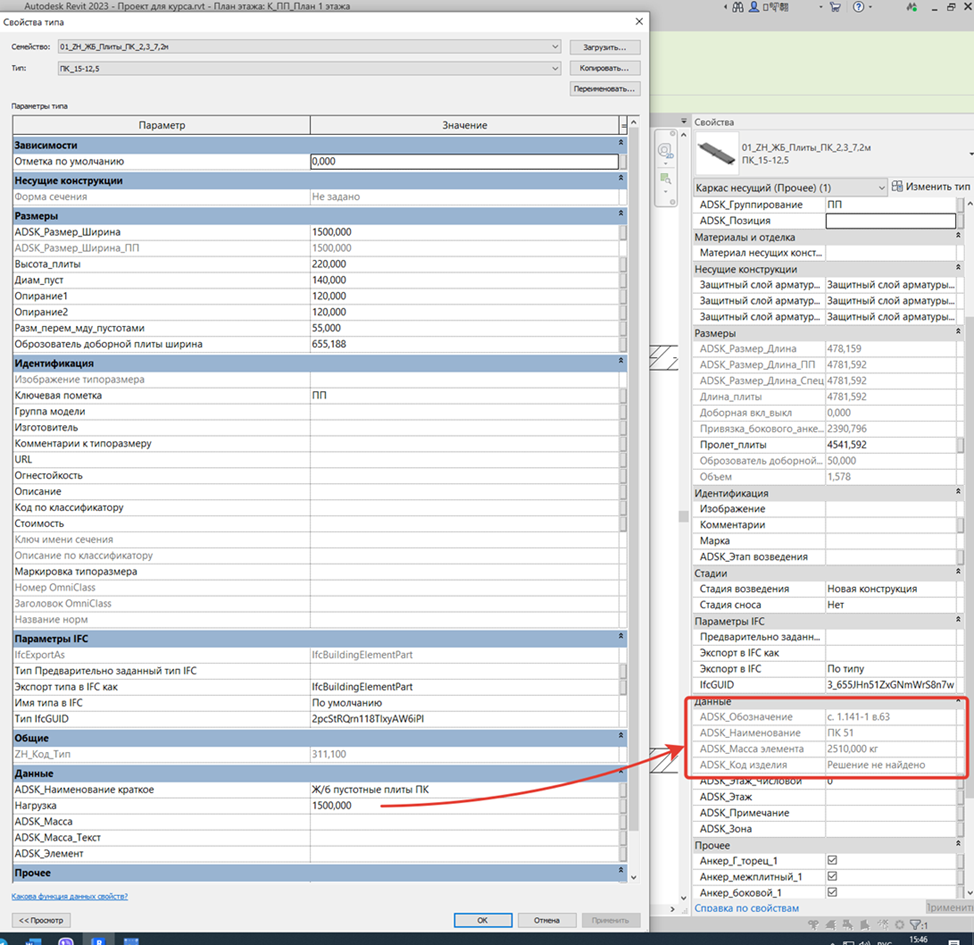

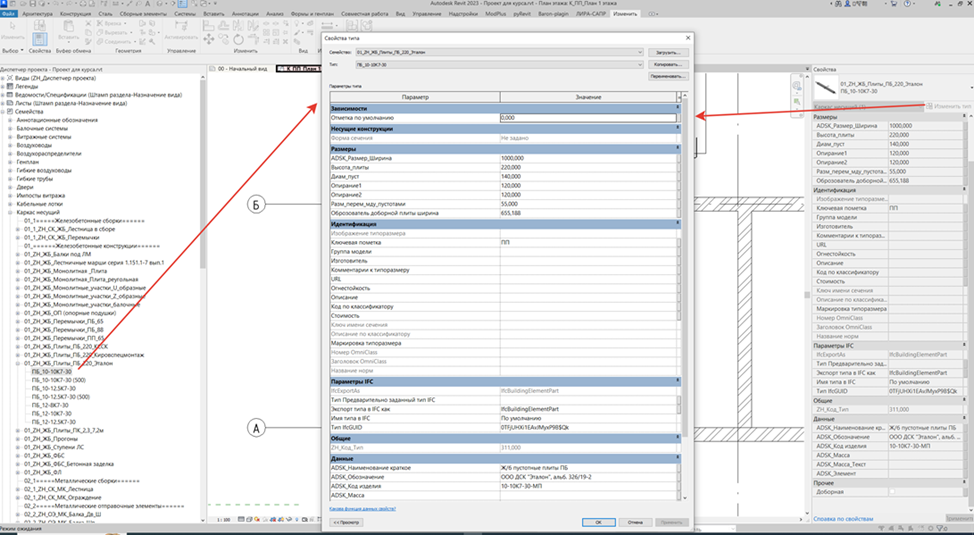

Для ПК используйте «01_ZH_ЖБ_Плиты_ПК_220», для ПБ — «01_ZH_ЖБ_Плита_ПБ_220». Обе плиты размещаются как элементы категории «Каркас несущий», привязанные к уровню. Тип выбирают по ширине и нагрузке; пролёт задают каждому экземпляру.

Семейство	Что выбрать или изменить	Где изменять
ПБ	Готовый тип, например «ПБ_12-8». Варианты со скобками, например «ПБ_12-8 (600)», являются доборными	Выбор типа; ширина задаётся типом
ПК	Готовый тип, например «ПК_12_800». Выберите ширину и нагрузку по проекту	Выбор типа; «ADSK_Размер_Ширина» и «Нагрузка» — параметры типа
ПК и ПБ	«Пролет_плиты» — расстояние в свету между опорами, а не полная длина изделия	Свойства экземпляра

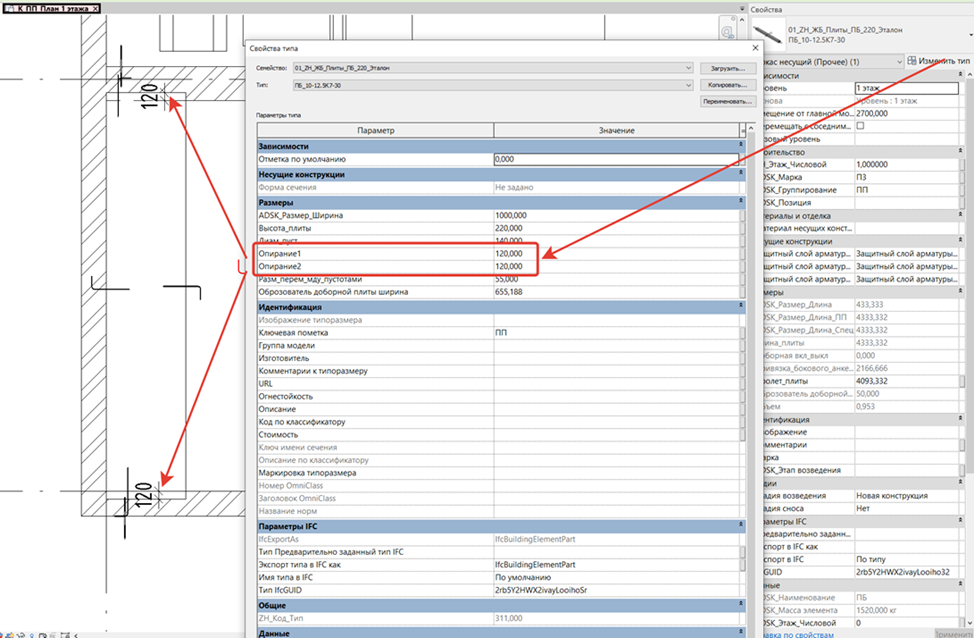

В этих семействах полная геометрическая длина и итоговое опирание вычисляются после задания пролёта. Поэтому нельзя считать, что введённый пролёт равен длине готового изделия или что опирание всегда равно 120 мм. После изменения пролёта проверьте рассчитанную длину и оба опирания; для ПК также проверьте отсутствие «Ошибка подбора» в наименовании и обозначении.

1.         Выберите готовый тип ПК или ПБ по проектной ширине и нагрузке. Для доборной ПБ выберите предусмотренный тип со скобками; не заменяйте его обычным типом с произвольно уменьшенной шириной.

2.         У экземпляра задайте «Пролет_плиты» или измените положение соответствующих опорных линий выравниванием по внутренним граням опор.

3.         Проверьте полную длину, фактическую ширину и опирание на плане. При несовпадении с проектным решением измените исходный пролёт или выберите подходящий тип, затем повторите проверку.

4.         Настройте анкеры по подразделу 4.2. Сохраните корректные параметры группирования и этажа.

5. Оформление плит перекрытия

5.1 Узлы плит перекрытия

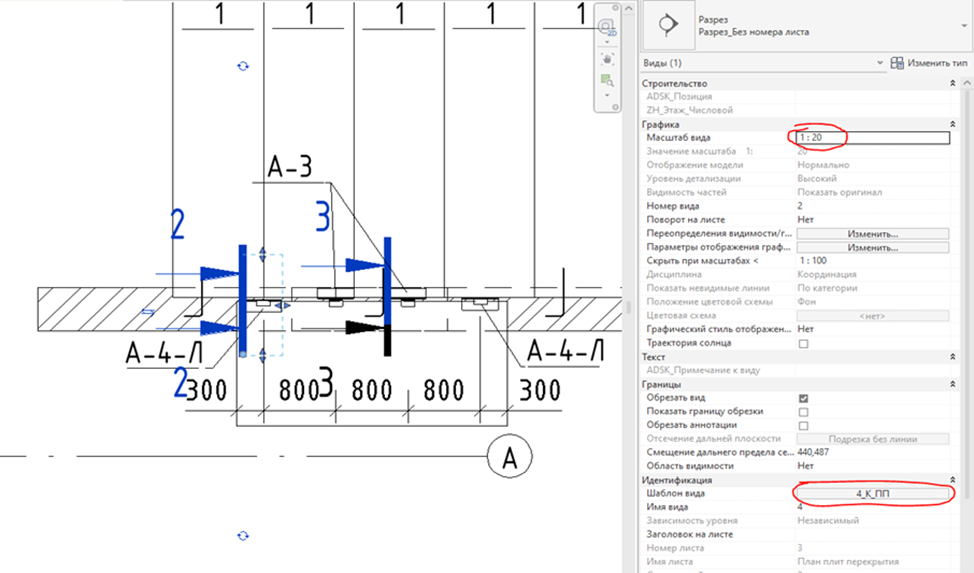

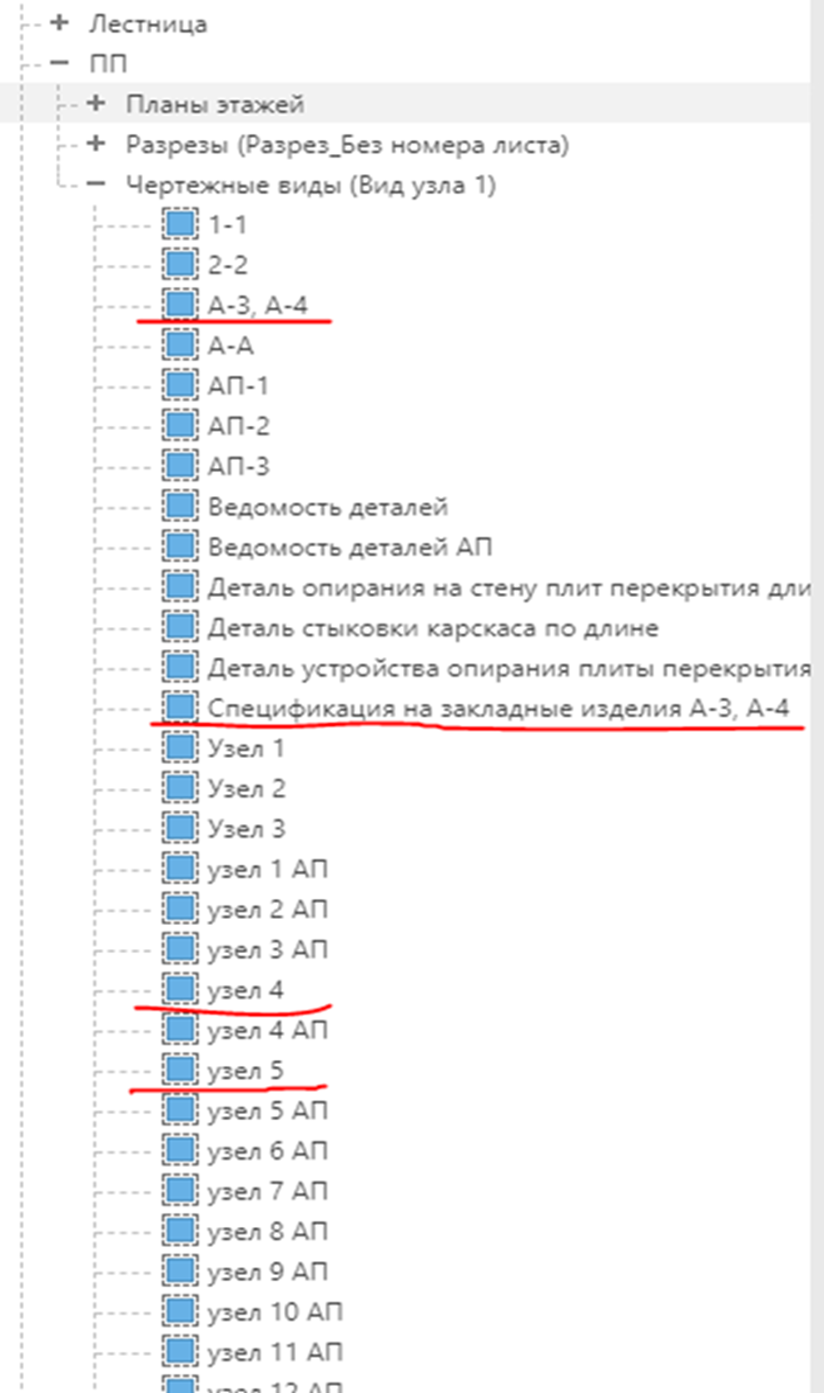

Основные узлы по плитам перекрытия находятся в группе «4 Конструкции» закладка «ПП», «Чертежные виды». Их можно вынести на чертеж в готовом виде.

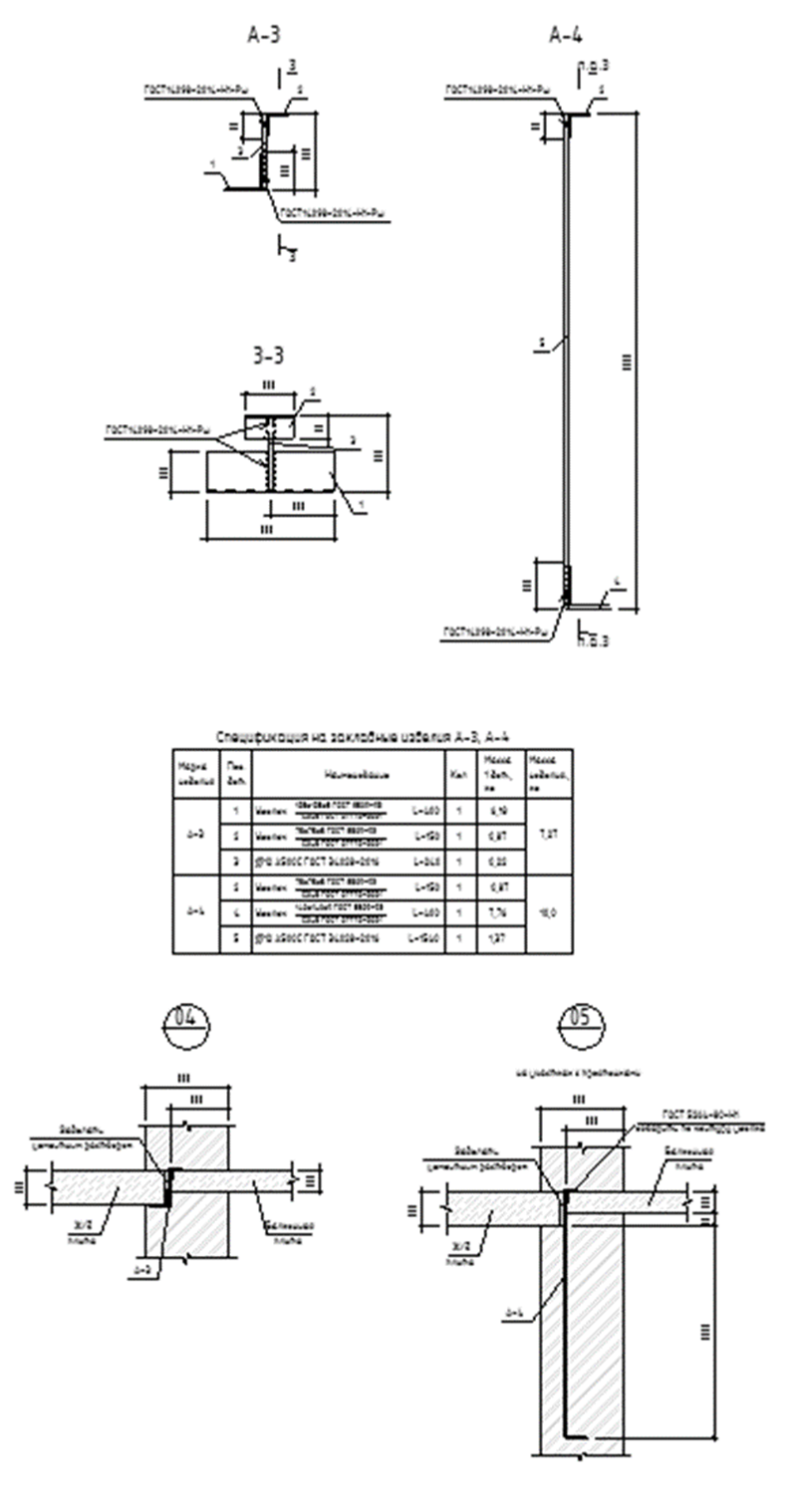

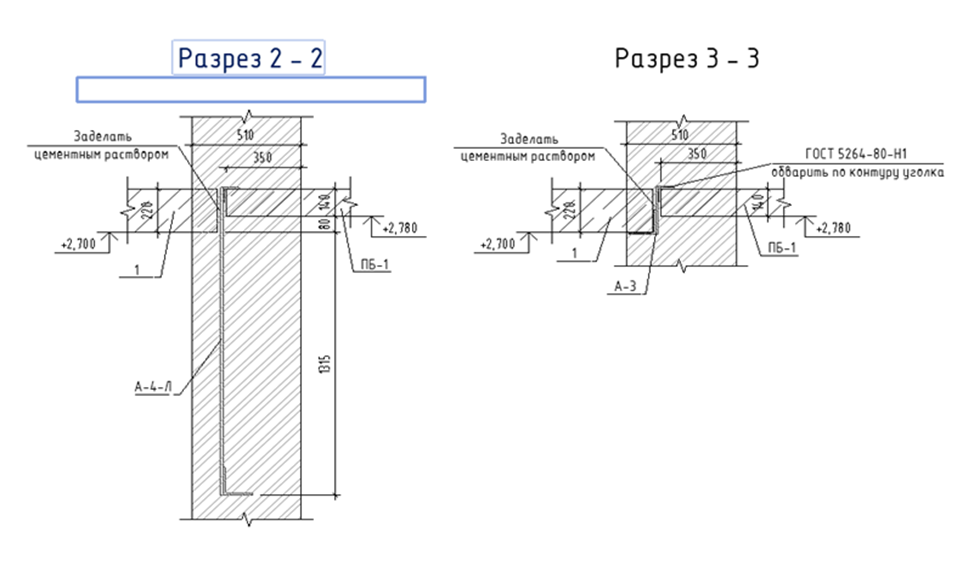

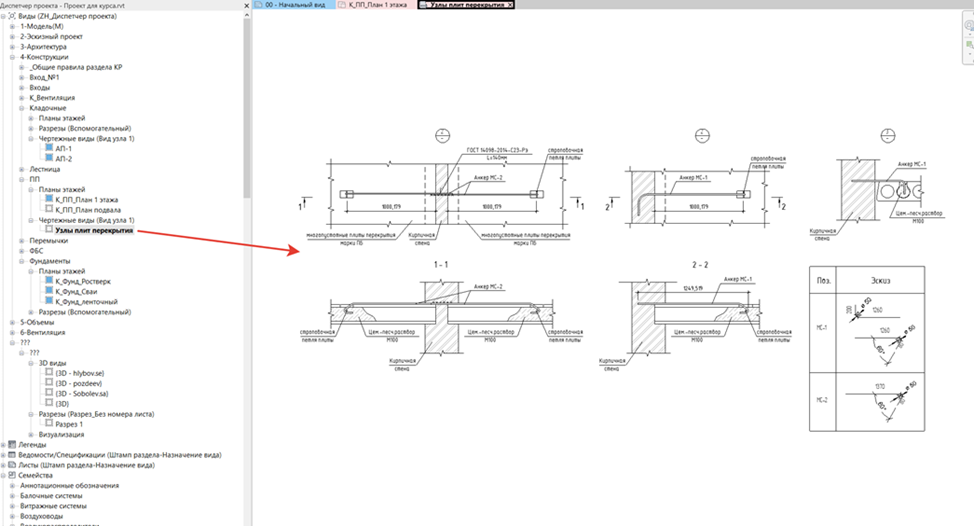

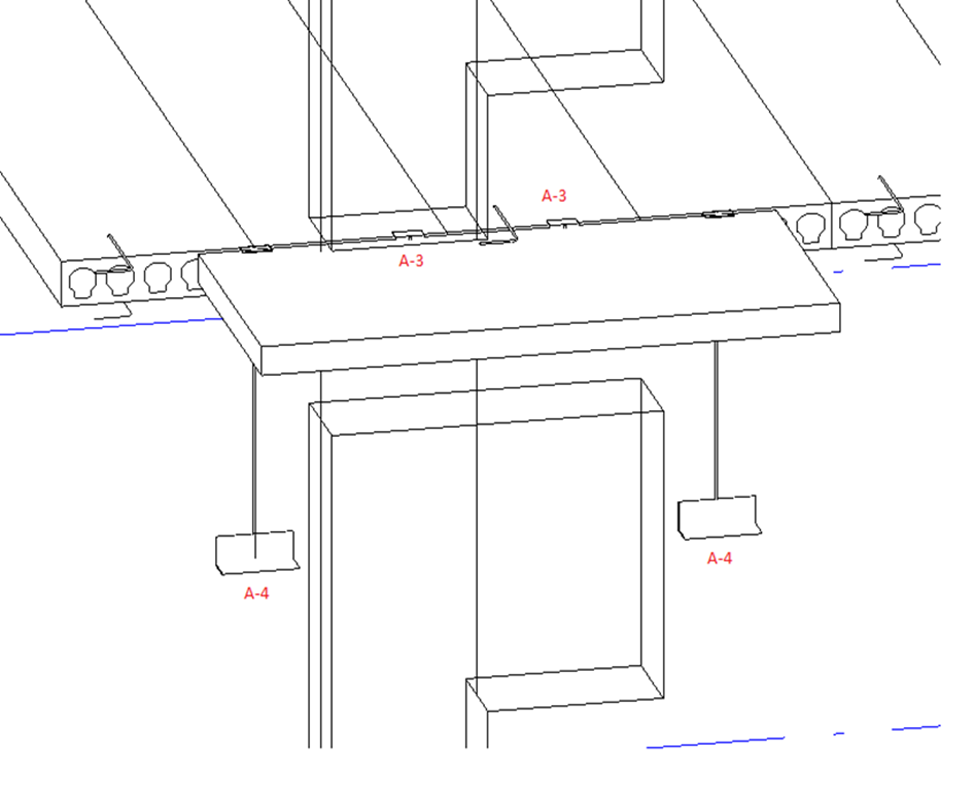

Рисунок 5.1.1. Основные узлы

5.2 Маркировка плит перекрытия

На панели «Аннотации» выбираем «Маркировать все».

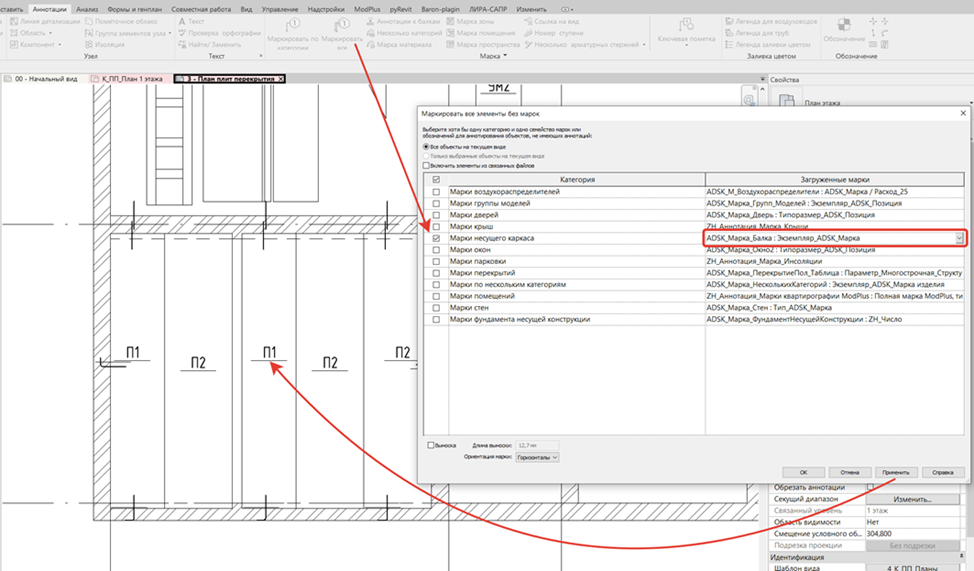

Рисунок 5.2.1. Настройка маркировки

6. Работа со спецификацией плит перекрытия

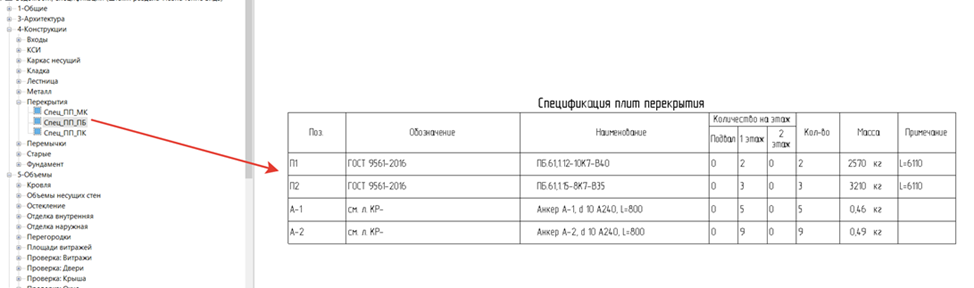

Для формирования корректной спецификации, необходимо вынести её на лист, называется она - "Спец_ПП_Общая". Так же существуют версии выше нуля, и ниже нуля.

Для корректной работы спецификации необходимо, чтобы была заполнен верно параметр ADSK_Группирование. Параметр ADSK_Марка заполняется внутри спецификации в соответствующем поле, сама графа "Поз." формируется автаматически

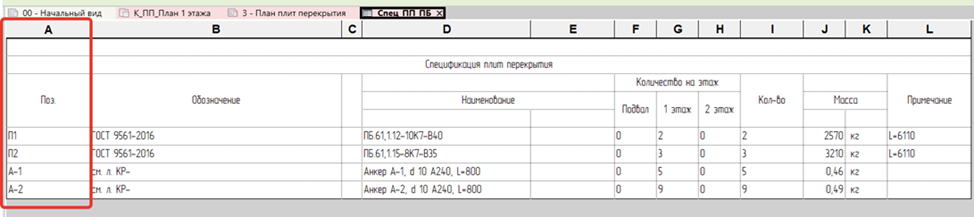

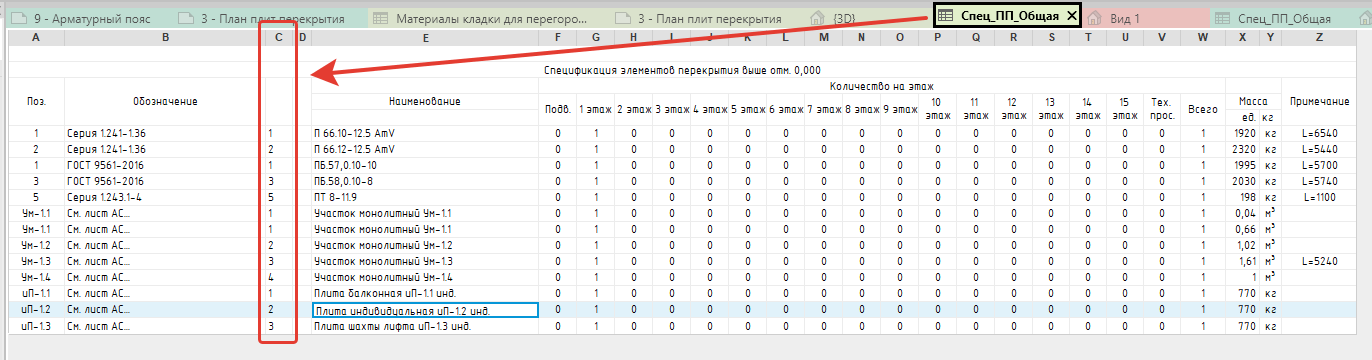

Рисунок 6.1 Заполнения параметра ADSK_Марка через спецификацию

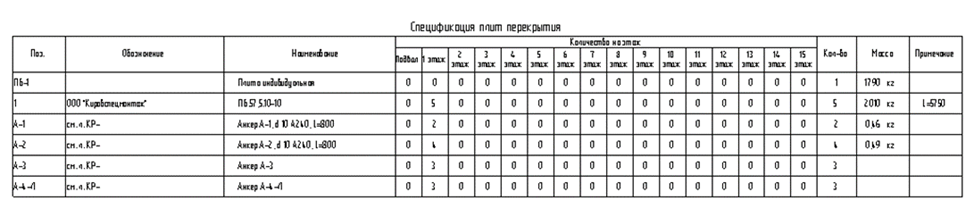

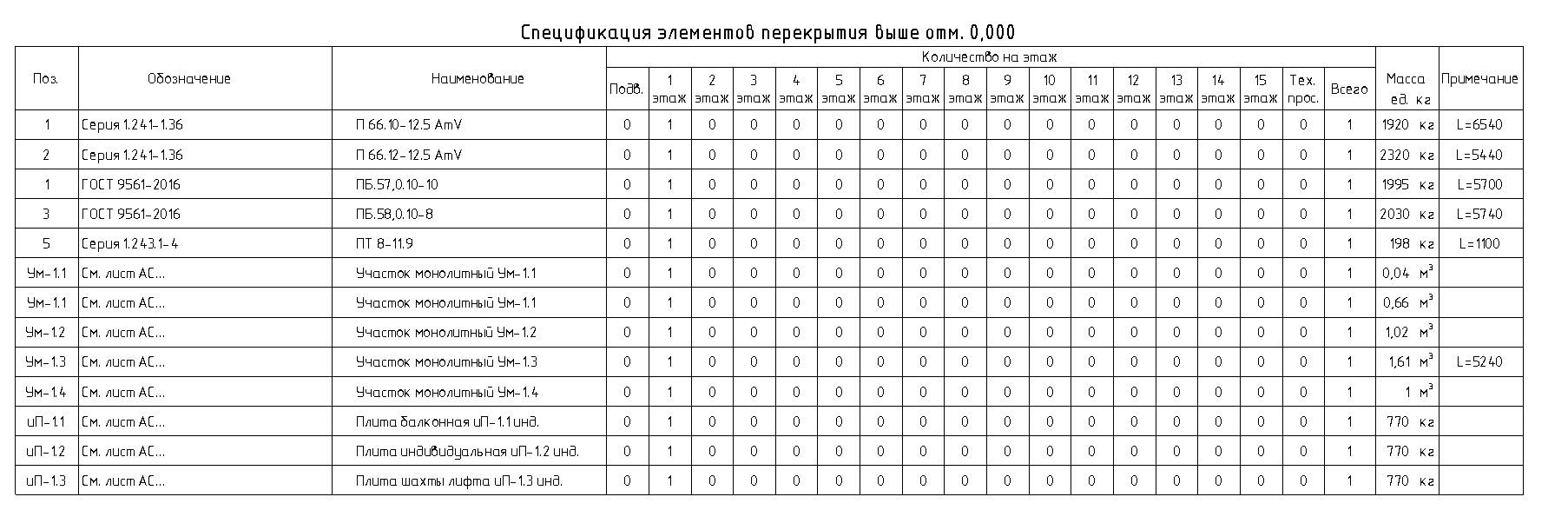

Рисунок 6.1 Внешний вид спецификации плит перекрытия
