19 - Монолитные фундаментные балки

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный
1.0	05.03.2026	Создание	Чудиновских Е. С.

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Монолитные фундаментные балки

Применяются данные конструкции при моделировании фундаментных балок. Например когда нужно сделать балку под стену в подвале на которую опирается блоки ФБС или уже кирпичная стена,

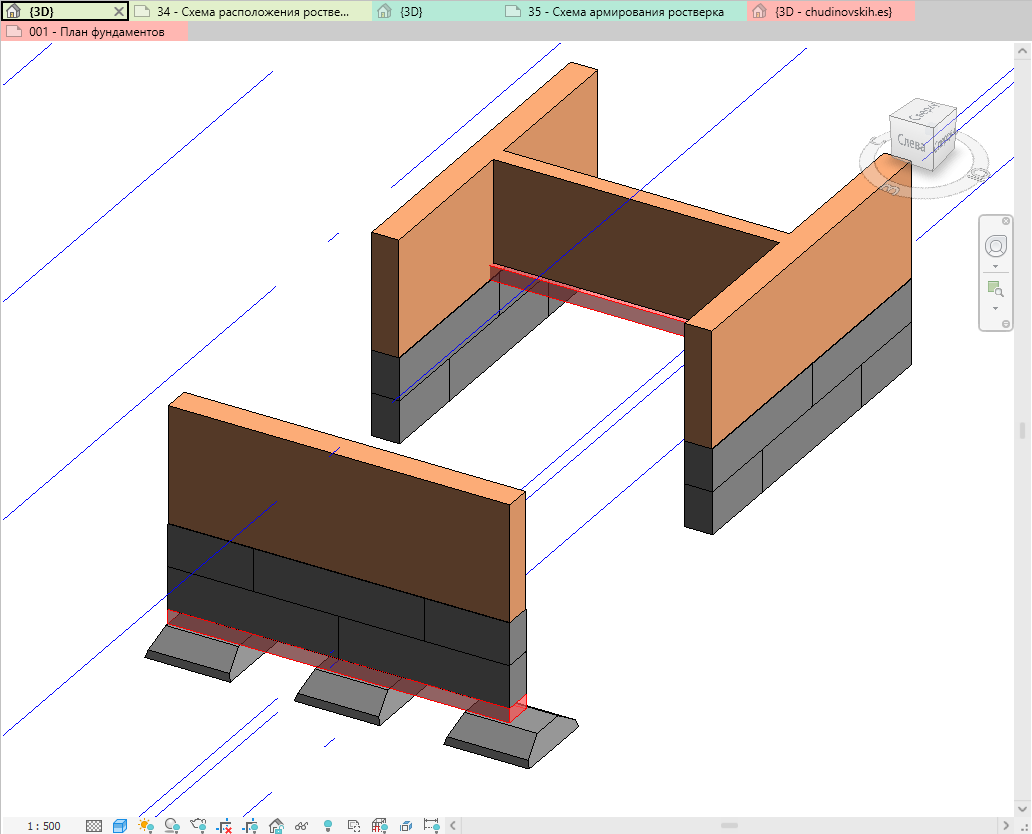

Рисунок 3.1 Общий вид конструкции

Используем семейства ZH_Монолитная Плита_Бетон.

Моделируем так же как фундаментной плитой или ростверком. Конструкция - Плита - Фундамент несущей конструкции: перекрытие. Заполняем параметры Марка - ФБм, Бм.

Делается все аналогично моделированию монолитной плиты.

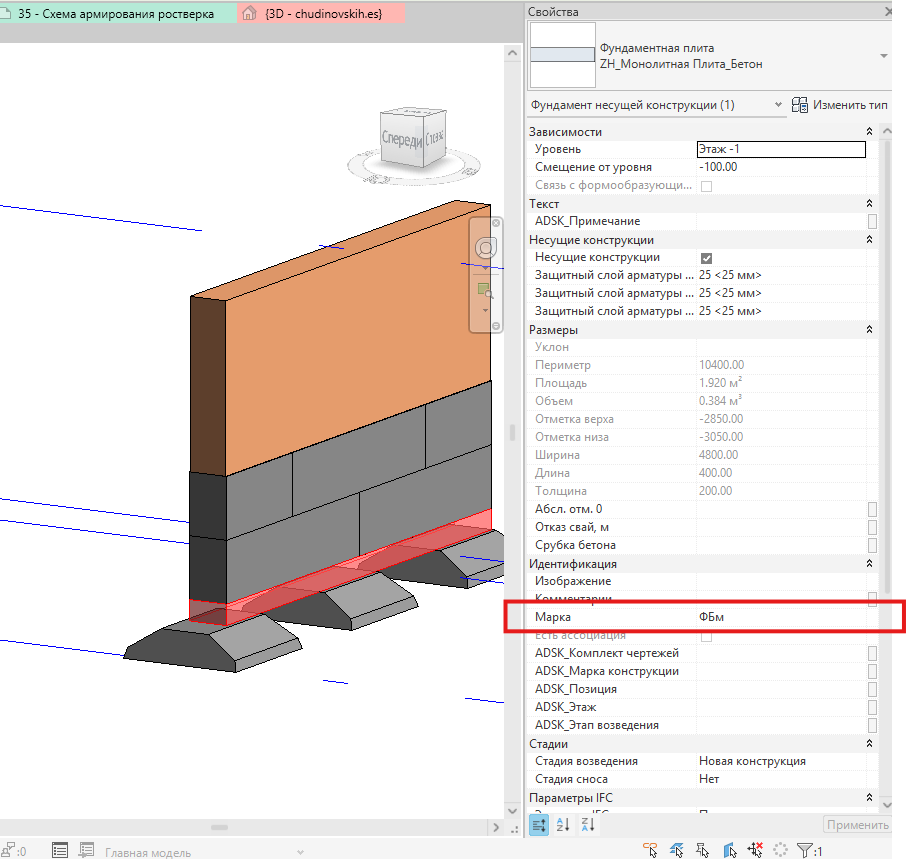

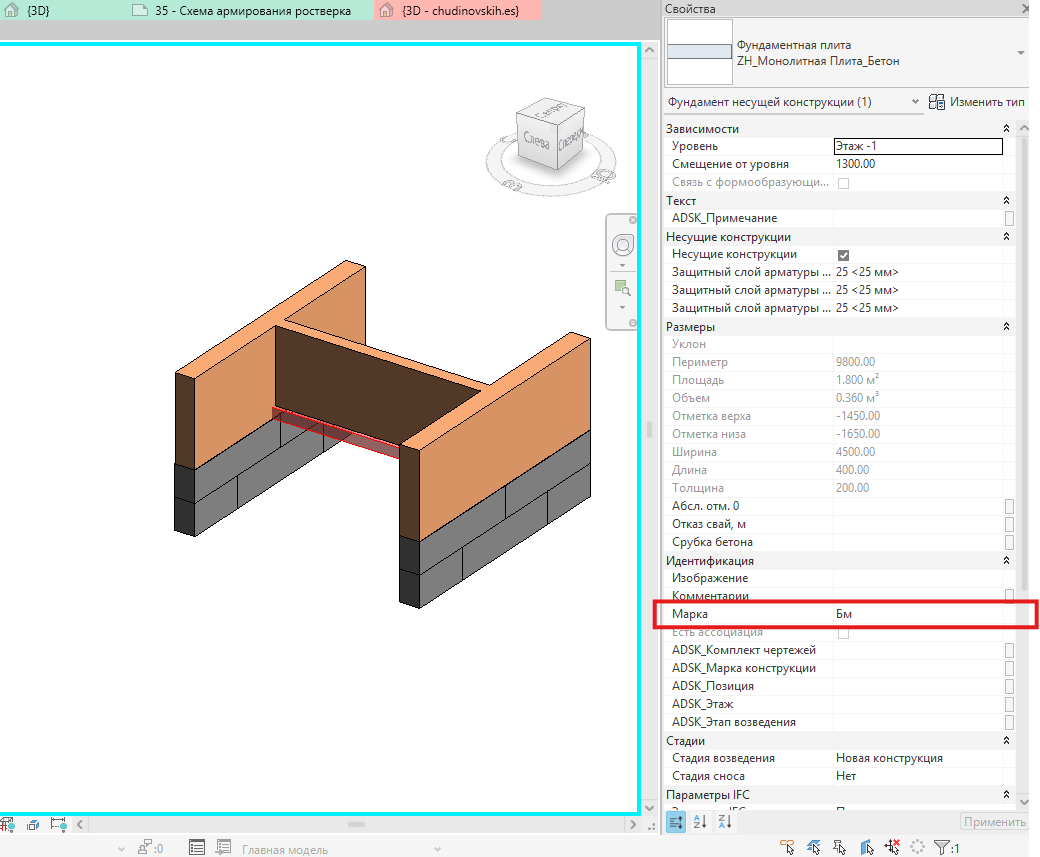

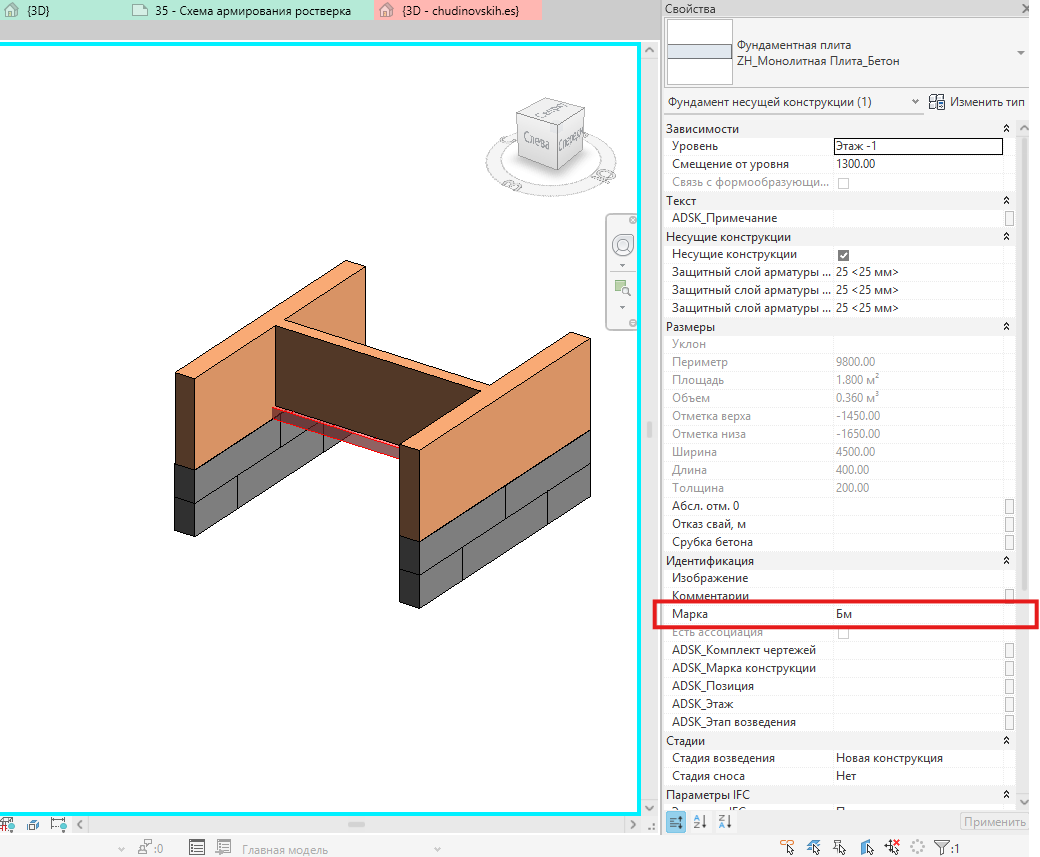

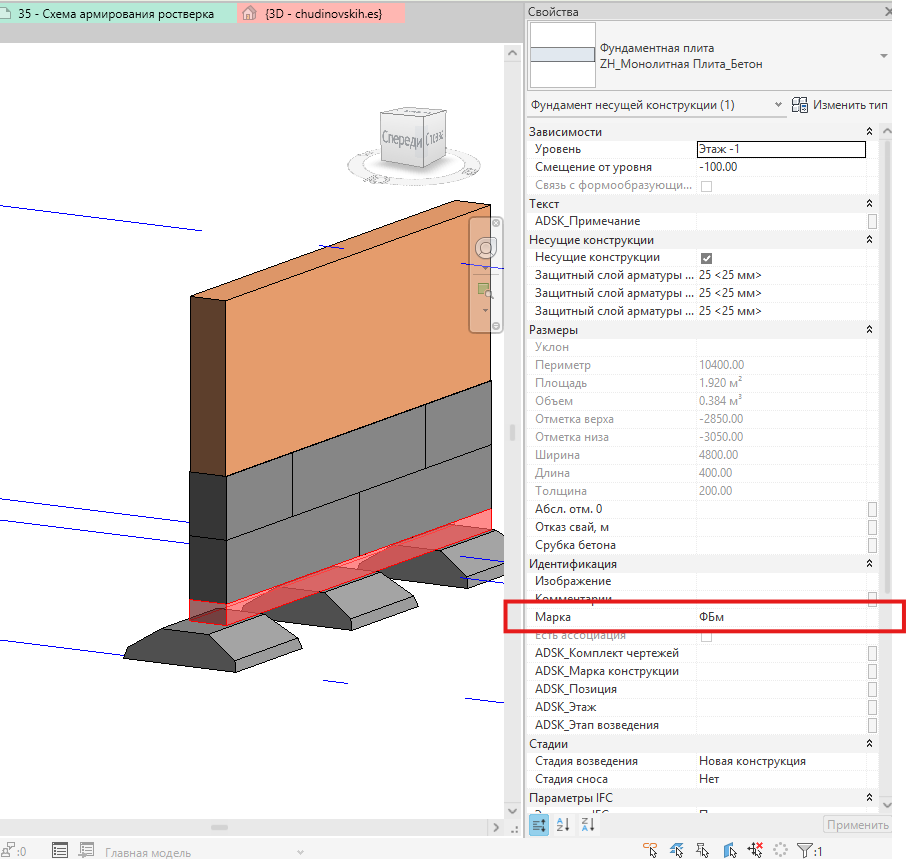

Рисунок 3.2 Заполнение параметров

Для заполнения спецификации ZH_Бм-Ф_Материал нужно заполнить параметр Марка - Бм...

Рисунок 3.3 Общий вид спецификации материалов

Армирование производим либо плагином армирование ростверка или плагином ModPlus - Армирование плит.

Оформление производим стандартными функциями Revita. Отдельного листа не создано под эту конструкцию в шаблоне, можно скопировать листы по фундаментной плите.
