17- Моделирование Фундамент приямка лифта (пол приямка шахты лифта)

1. Изменения в документе

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Моделирование Фундамент приямка лифта (пол приямка шахты лифта)

Применяется данная конструкция при моделировании пола в приямке шахты лифта.

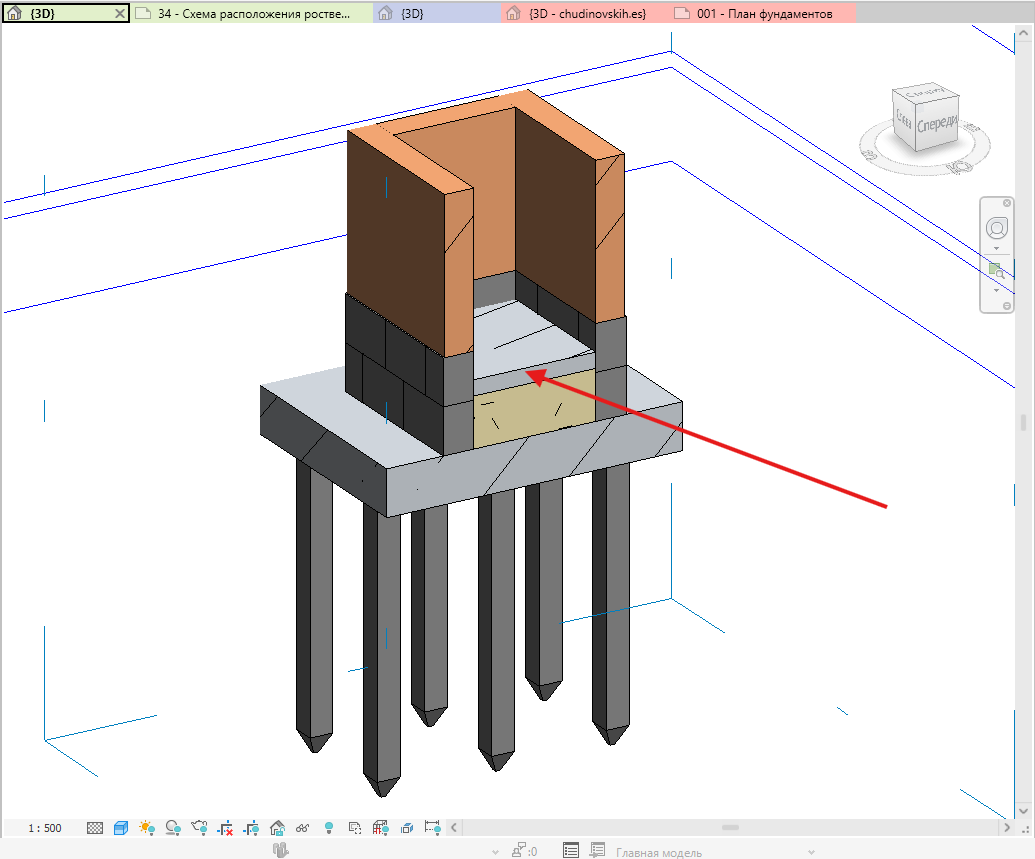

Рисунок 3.1 Общий вид конструкции

Используем семейства ZH_Монолитная Плита пол приямка шахты лифта_Бетон В25_200 мм_Часть главная. Моделируем так же как фундаментной плитой или ростверком. Конструкция - Плита - Фундамент несущей конструкции: перекрытие. Заполняем параметры Марка - Ппш.

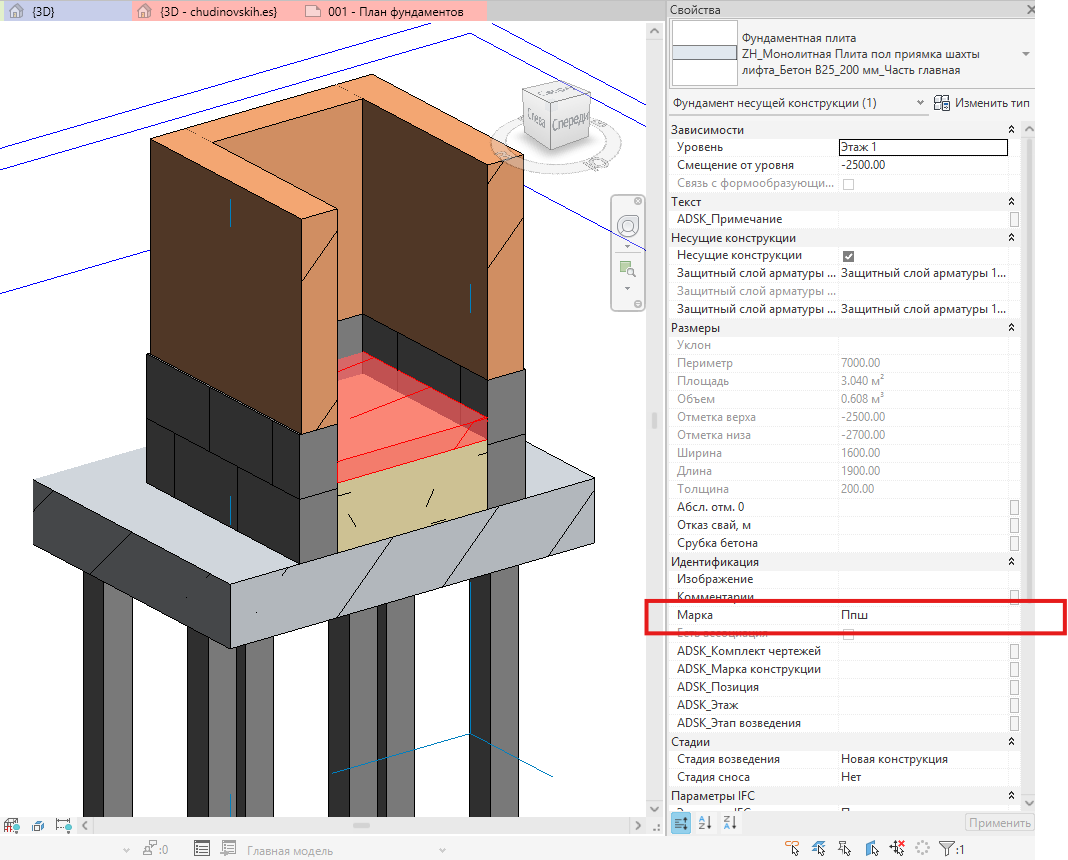

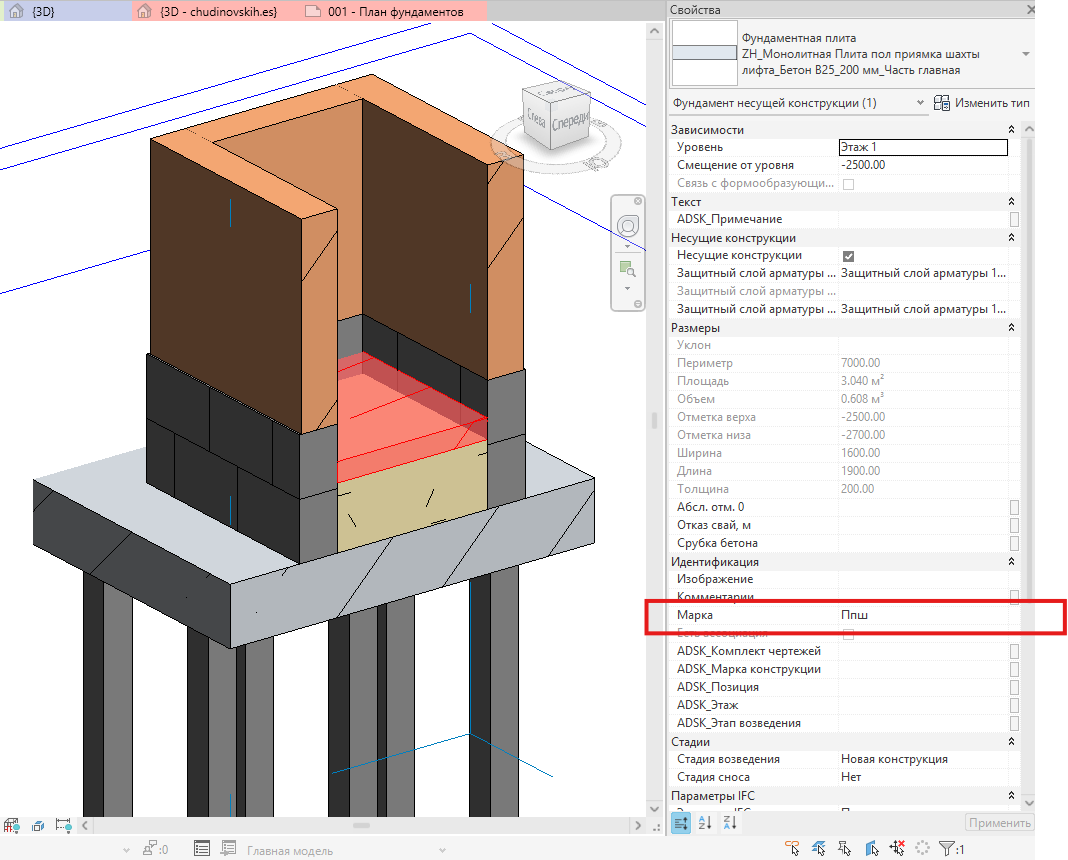

Рисунок 3.2 Заполнение параметров

Для заполнения спецификации ZH_Ппш_КЖ_материал нужно заполнить параметр Марка - Ппш...

Спецификация находиться на листе 34 (КЖ-02).

Рисунок 3.3 Общий вид спецификации материалов

Армирование производим плагином ModPlus - Армирование плит.

Оформление производим стандартными функциями Revita. Отдельного листа не создано под эту конструкцию в шаблоне, можно скопировать листы по фундаментной плите.

По данной конструкции есть видео - Плита приямка шахты лифта и подготовка.mp4. Путь - Инструкции:P:\10_Документы\_BIM ресурсы\03_Инструкции для работы в BIM\04-Конструкции\07_Видеоинструкции\.
