07.1 Моделирование монолитных плит перекрытия

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный
1.1	19.01Создание		Чудиновских Е. С.

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Моделирование монолитных плит перекрытия

Моделируем плиты перекрытия в файлах на основе шаблона КЖ.

3.1 Подготовка плана

Лист 25  - Опалубка плиты перекрытия Пм-01.1 (альбом КЖ-01).

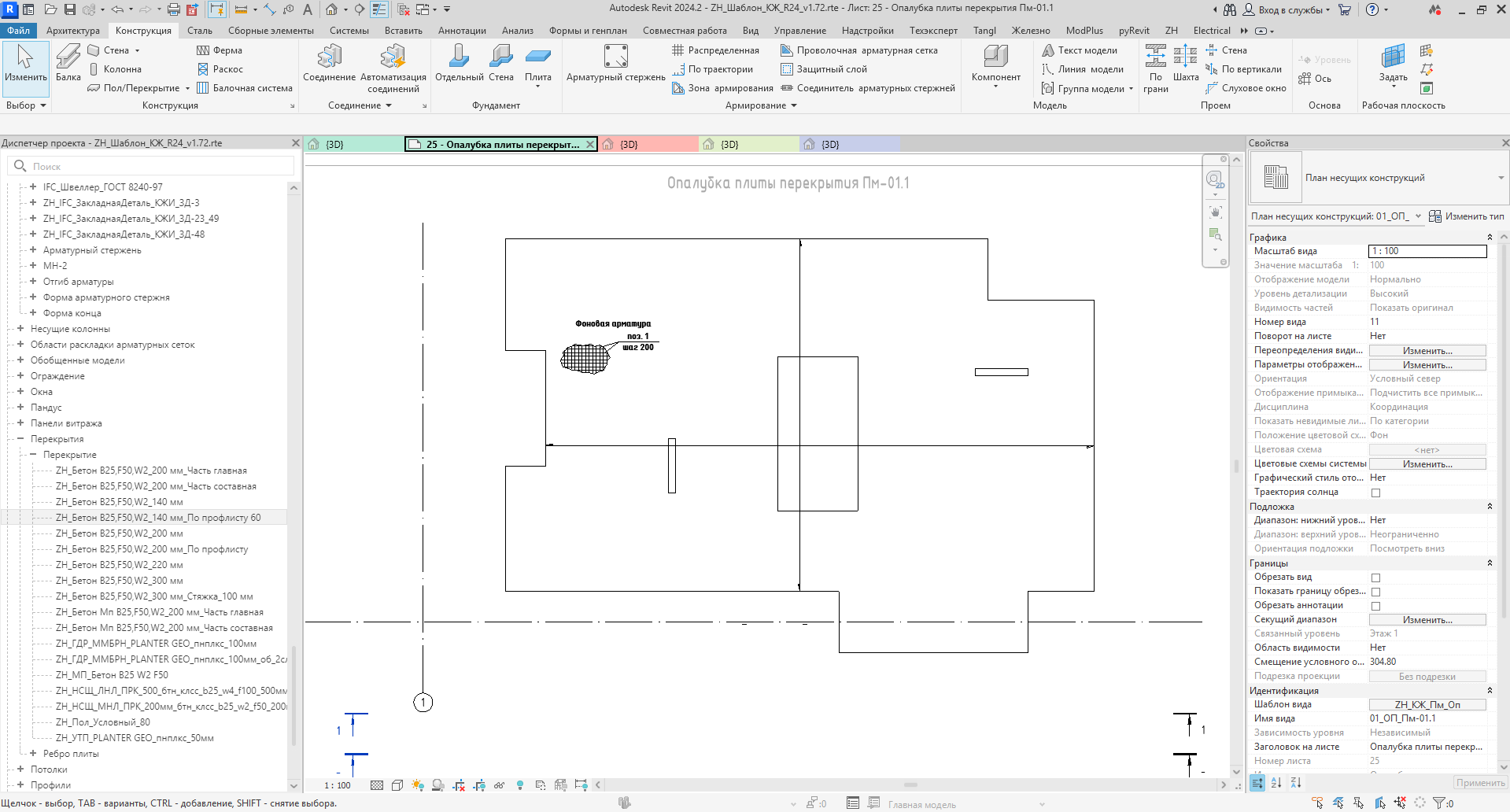

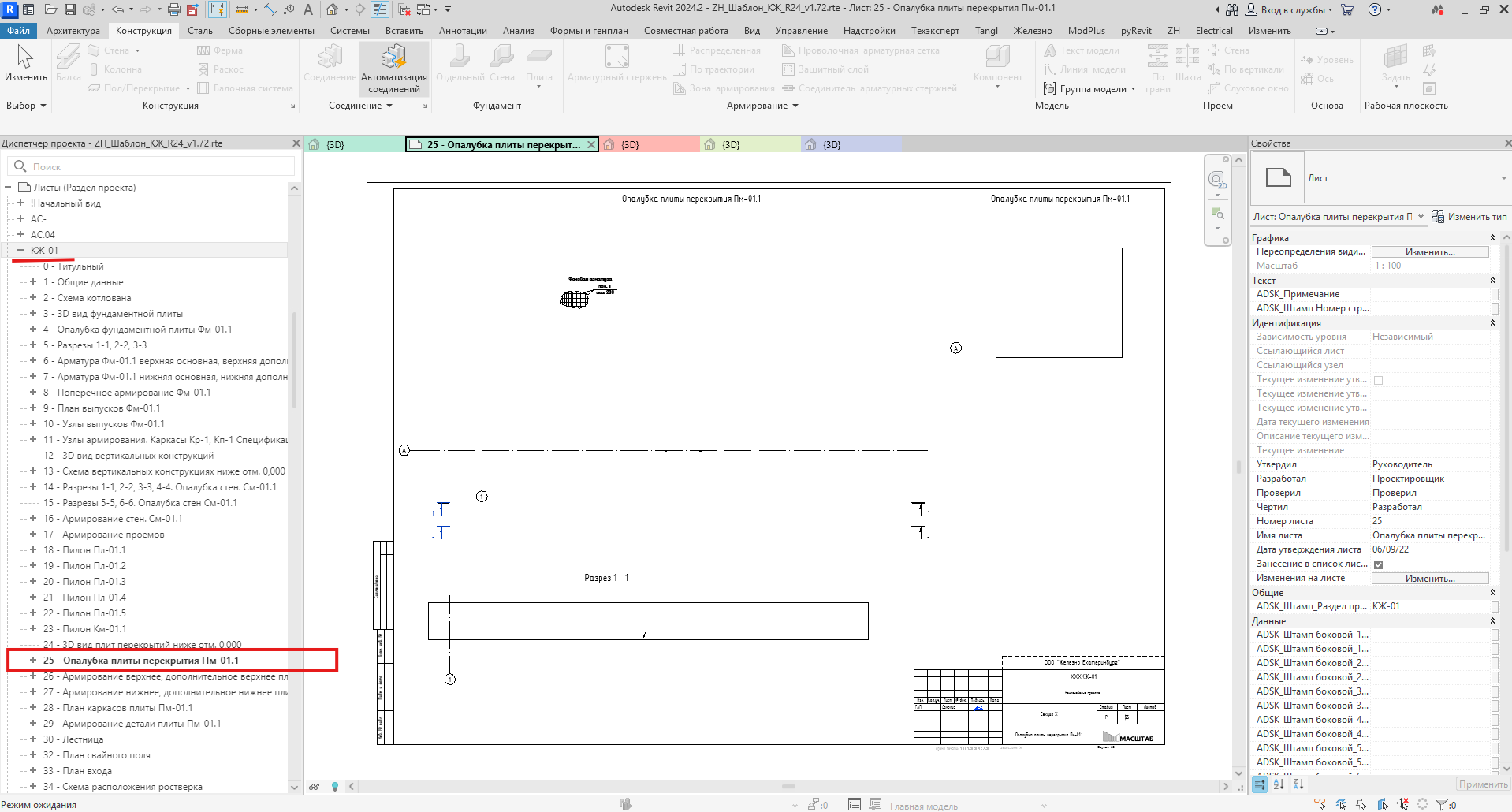

Рисунок 3.1.1. Лист 25  - Опалубка плиты перекрытия Пм-01.1 (альбом КЖ-01)

Заходим на лист и заходим на план 01_ОП_Пм-01.1.

В данном виде применяется шаблон вида ZH_КЖ_Пм_Оп.

3.2 Моделирование монолитной плиты перекрытия

На плане с помощью элемента на вкладке конструкция Пол/Перекрытие - Перекрытие: несущее выполняем проектирование плиты перекрытия монолитной с помощью инструмента линия, либо прямоугольник и чертим границы плиты.

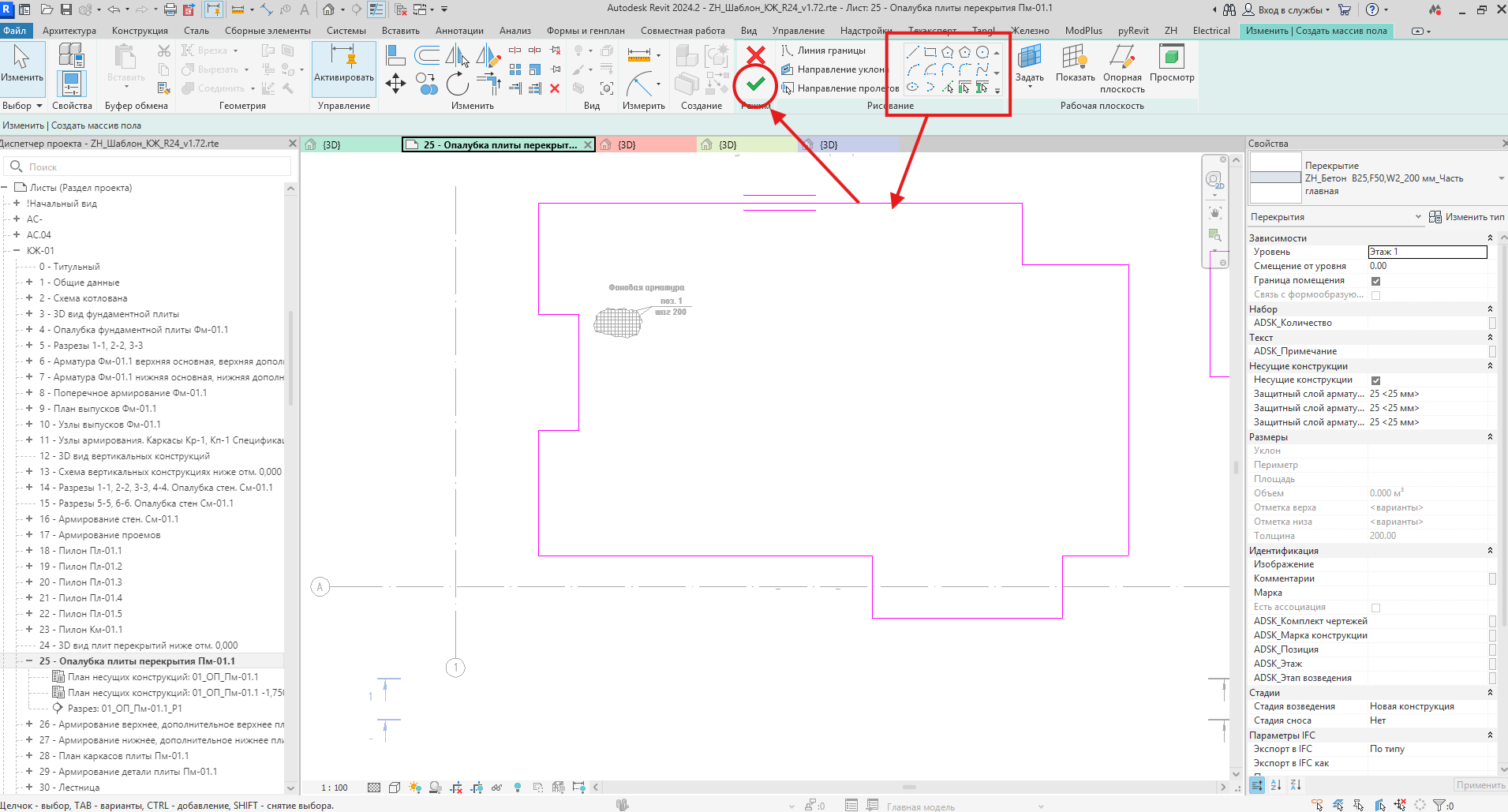

Рисунок 3.2.1. Моделирование монолитной плиты перекрытия

Главное, чтобы граница плиты была замкнутая, если линии излишне выступают, пересекаются, не достают до угла, то редактируем их перетаскиванием. Недостающие элементы добавляем линией. Отверстия можно также заранее замоделировать

Выбираем одно из существующих семейств

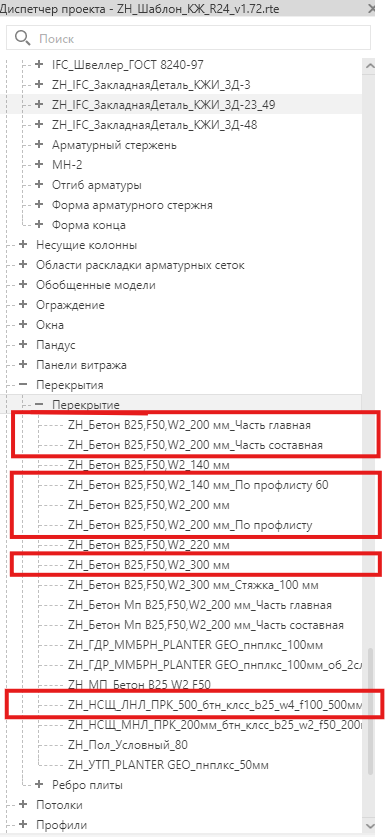

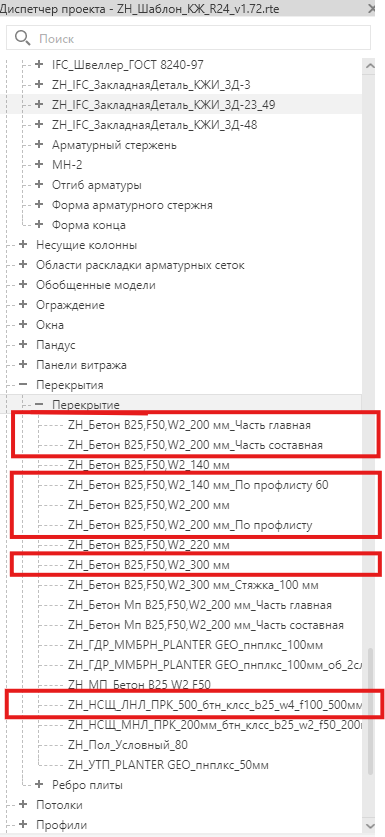

Рисунок 3.2.2. Выбор семейства плиты перекрытия

Если закончили моделировать контур нажимаем зеленую галочку.

На плане и 3д виде должно появиться перекрытие, если на плане не видно плиту, меняем секущий диапазон.

Рисунок 3.2.3. Итоговый вид плиты перекрытия

3.3 Моделирование плиты перекрытия на разных отметках

Создаем плиту на другой отметке теми же инструментами что и выше описывали, главное сделать внахлёст по длине, чтобы нижележащая плита заходила за вышележащий.

Если высота между плитами больше высоты самой плиты, например вот так:

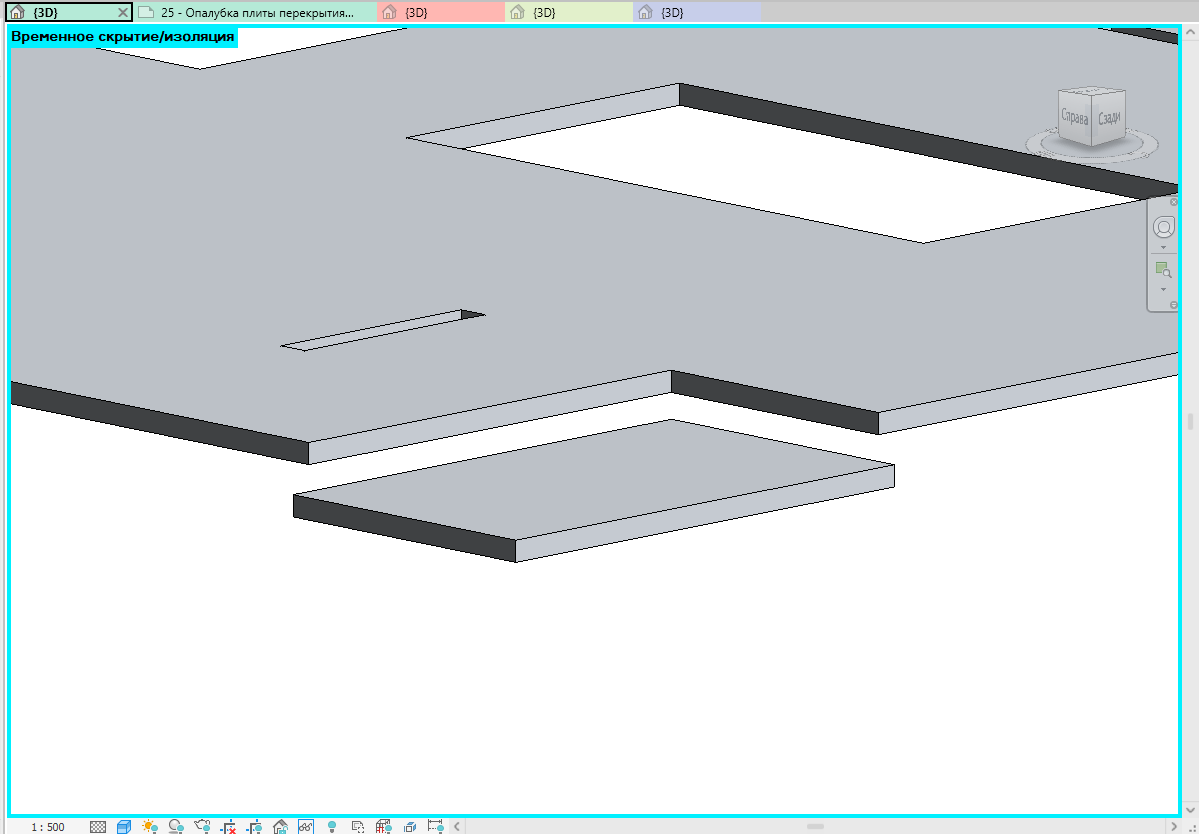

Рисунок 3.3.1. Пример разной высоты плиты перекрытия

В таких случаях через план нам необходимо будет начертить в этом месте стену: используем семейство ZH_Бетон В25_200 мм_Часть составная_Пм.

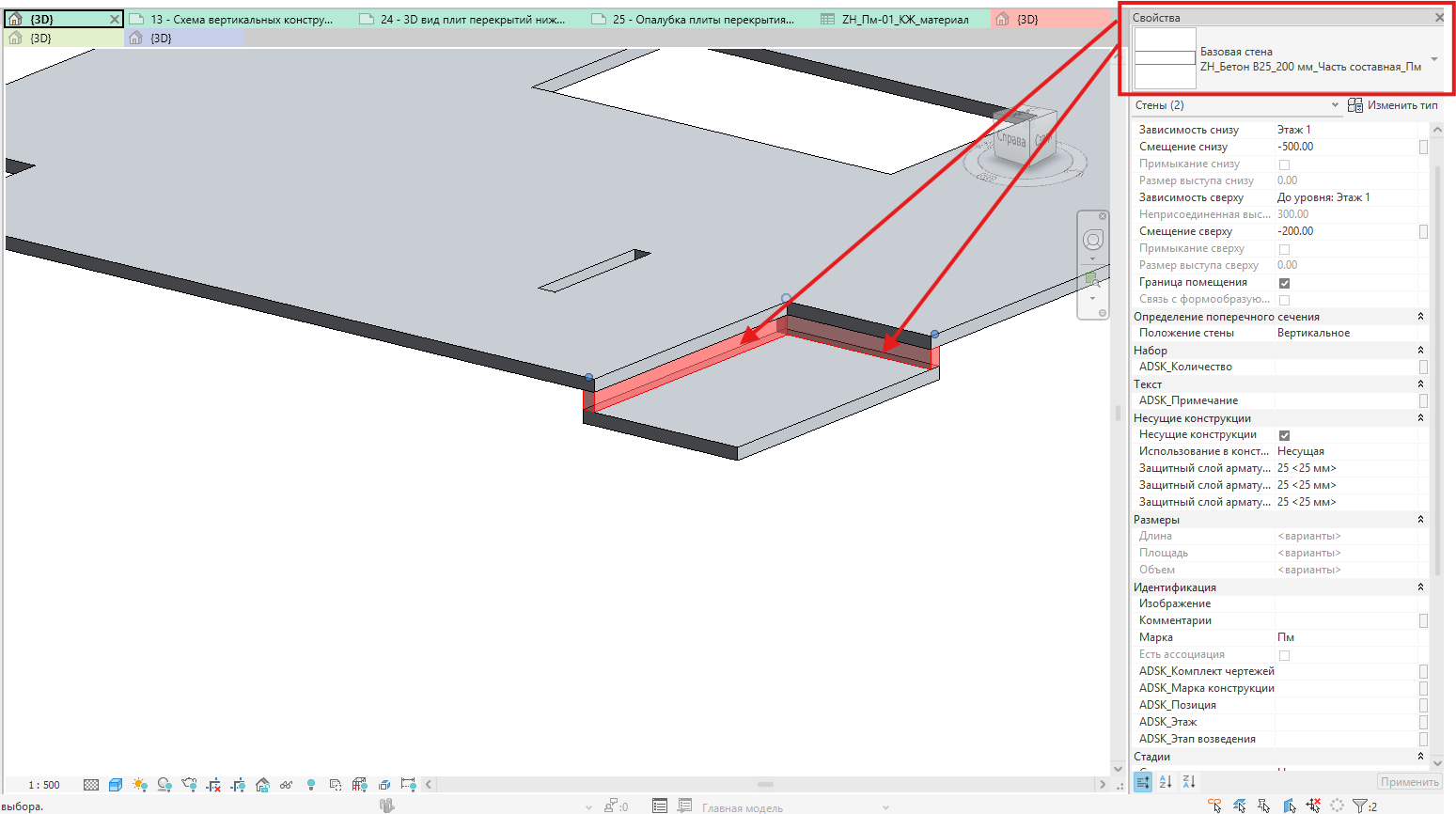

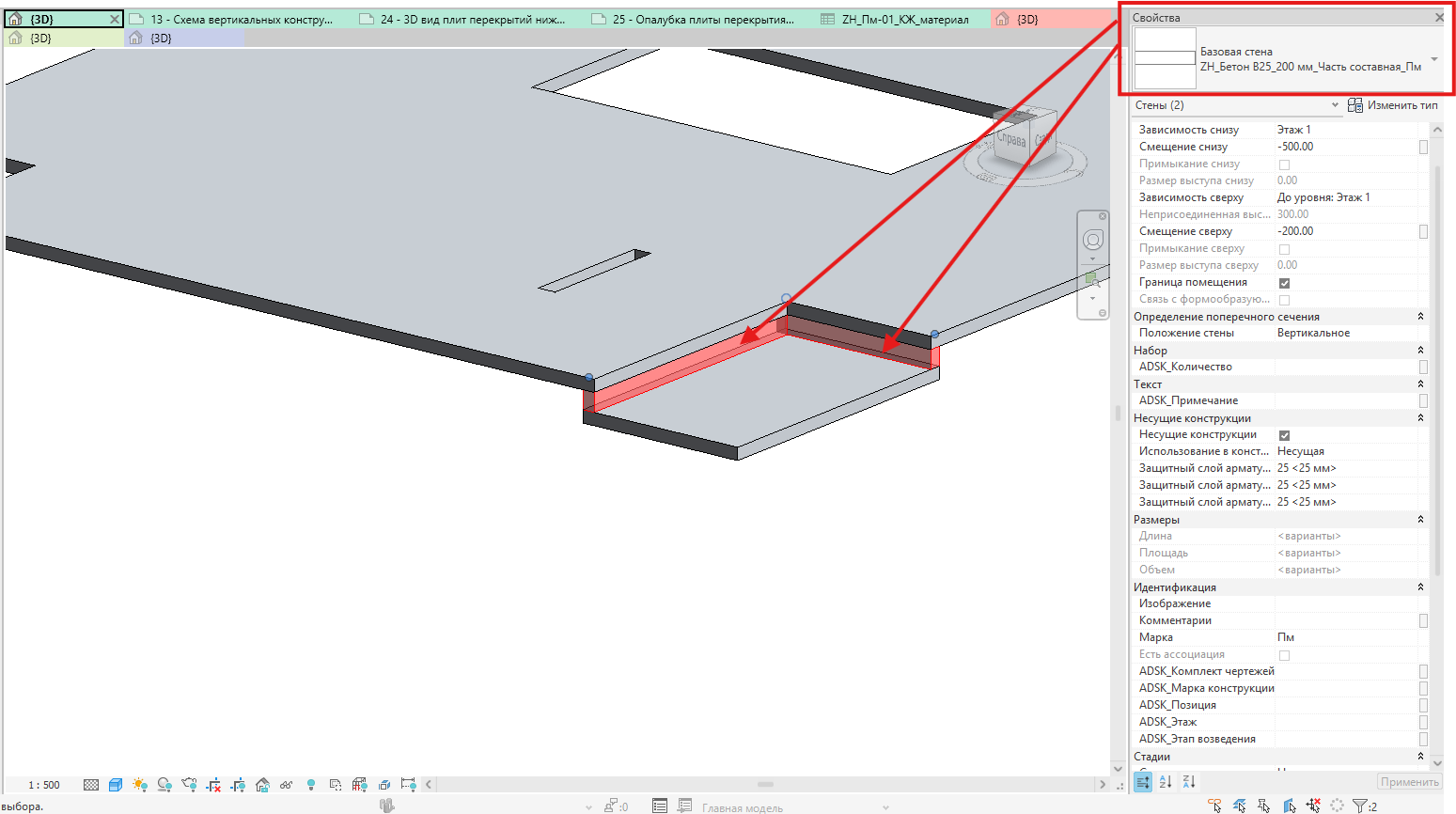

Рисунок 3.3.2. Моделирование стены плиты перекрытия

Заходим обратно на план и чертим через вкладку конструкция стена - Стена: несущая

В местах пересечения с помощью инструмента «Стена» вычерчиваем стену.

Итоговый результат

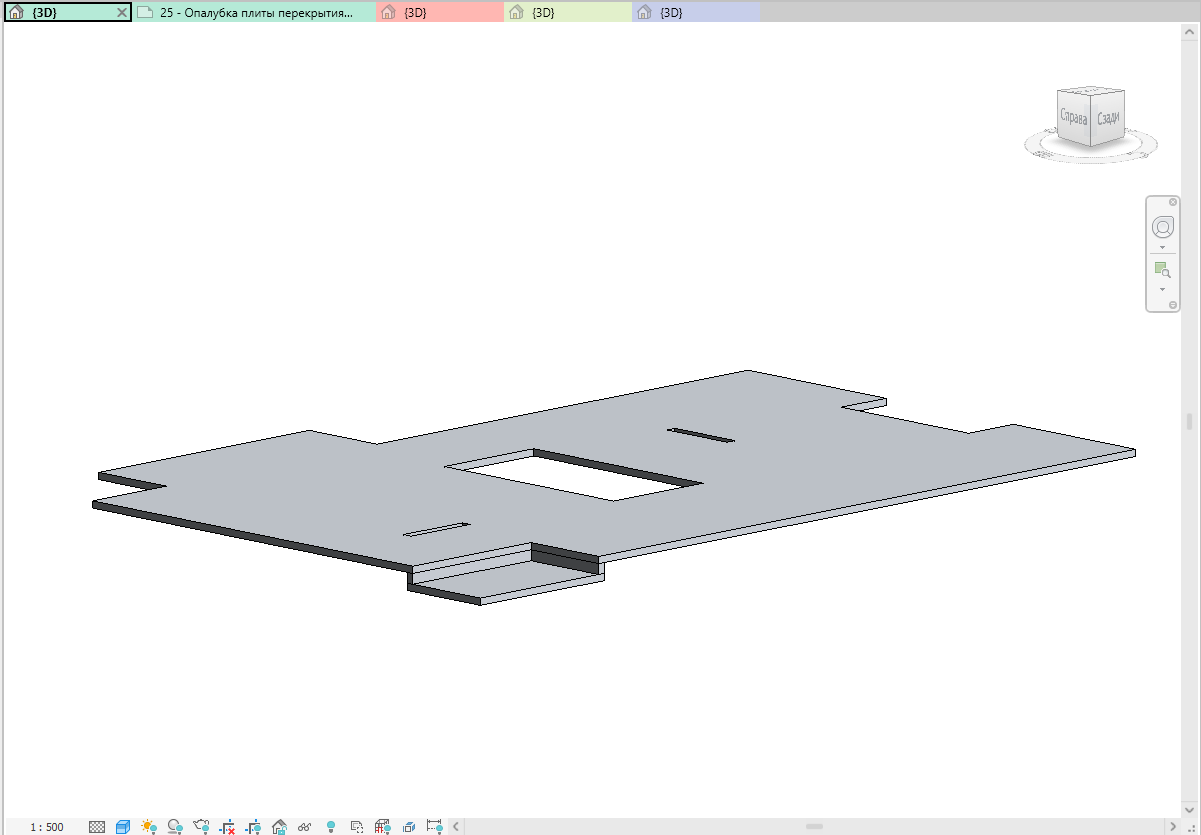

Рисунок 3.3.3. Итоговый вид плиты перекрытия

Разрезы делаем стандартными методами используя шаблон вида ZH_КЖ_ПМ_Оп.

4. Оформление чертежей монолитной плиты перекрытия

4.1 Оформление чертежей

Оформляем стандартными аннотационными элементами: аннотации – параллельный размер; высотная отметка - ADSK_Стрелка_Проектная_Вверх (ADSK_Стрелка_Проектная_Вверх пов. 90). Отметки проставляем низа плиты перекрытия, для этого при проставлении отметок выбираем отображать отметки – нижняя отметка.

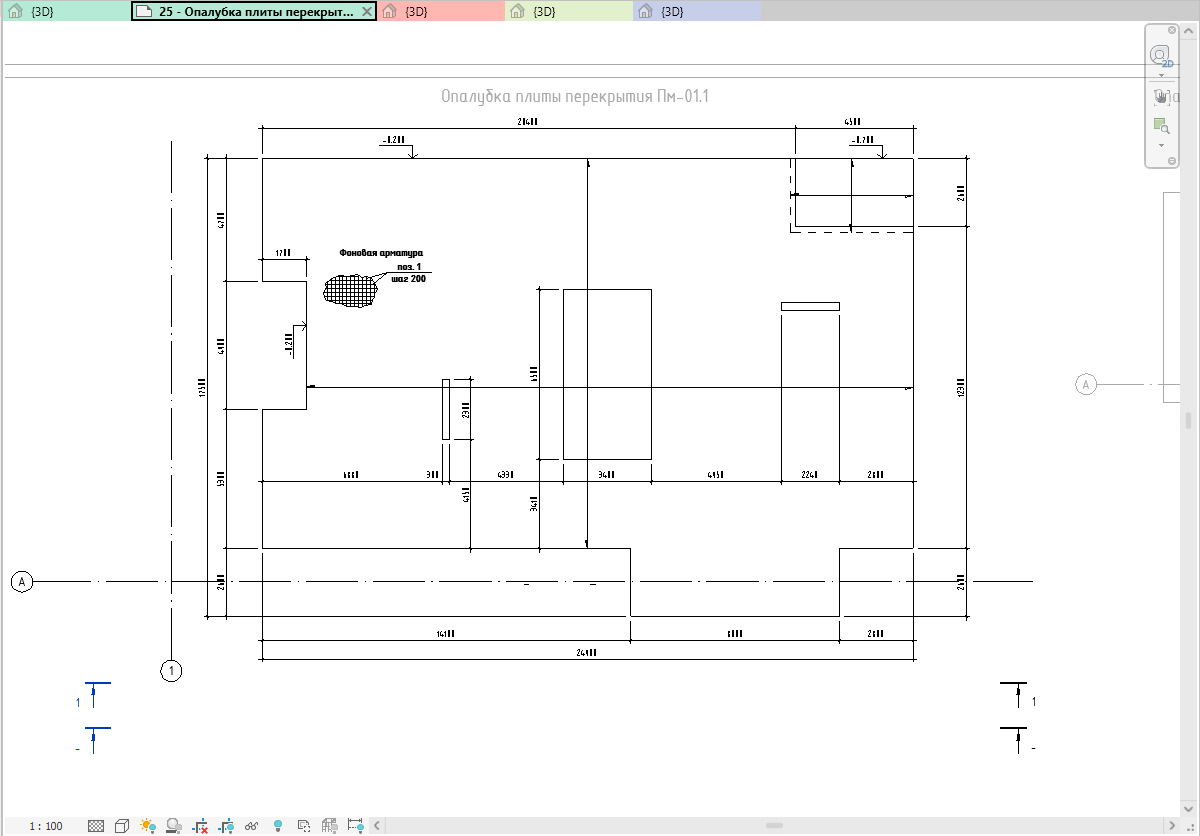

Рисунок 4.1.1. Итоговый вид оформленной плиты перекрытия

4.2 Маркировка монолитного перекрытия

Задаем маркировку плиты  например – Пм в поле «Марка» при выделенной плите, можно задать всем элементам плиты единую марку, не смотря на то что Revit будет ругаться, игнорируем предупреждения.

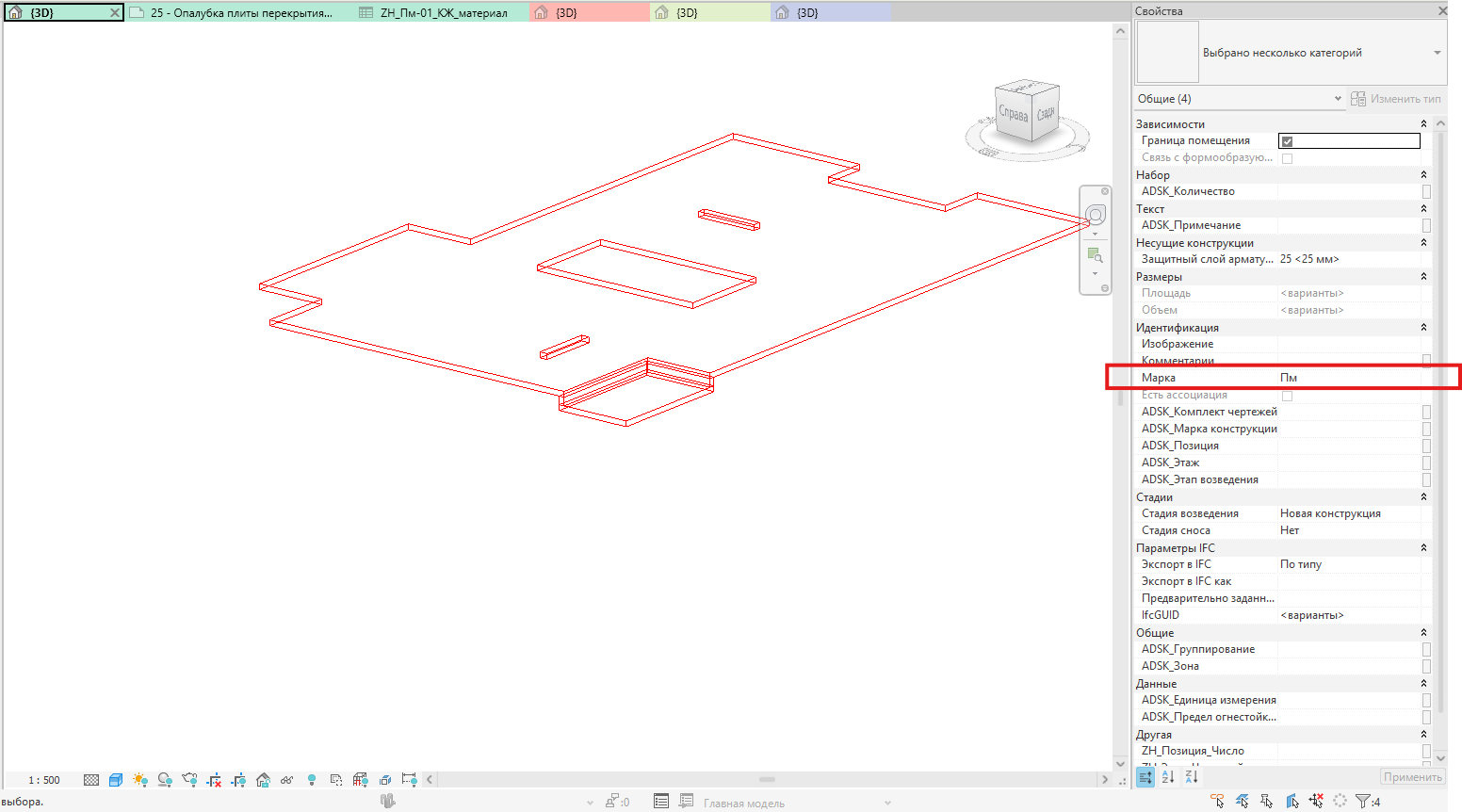

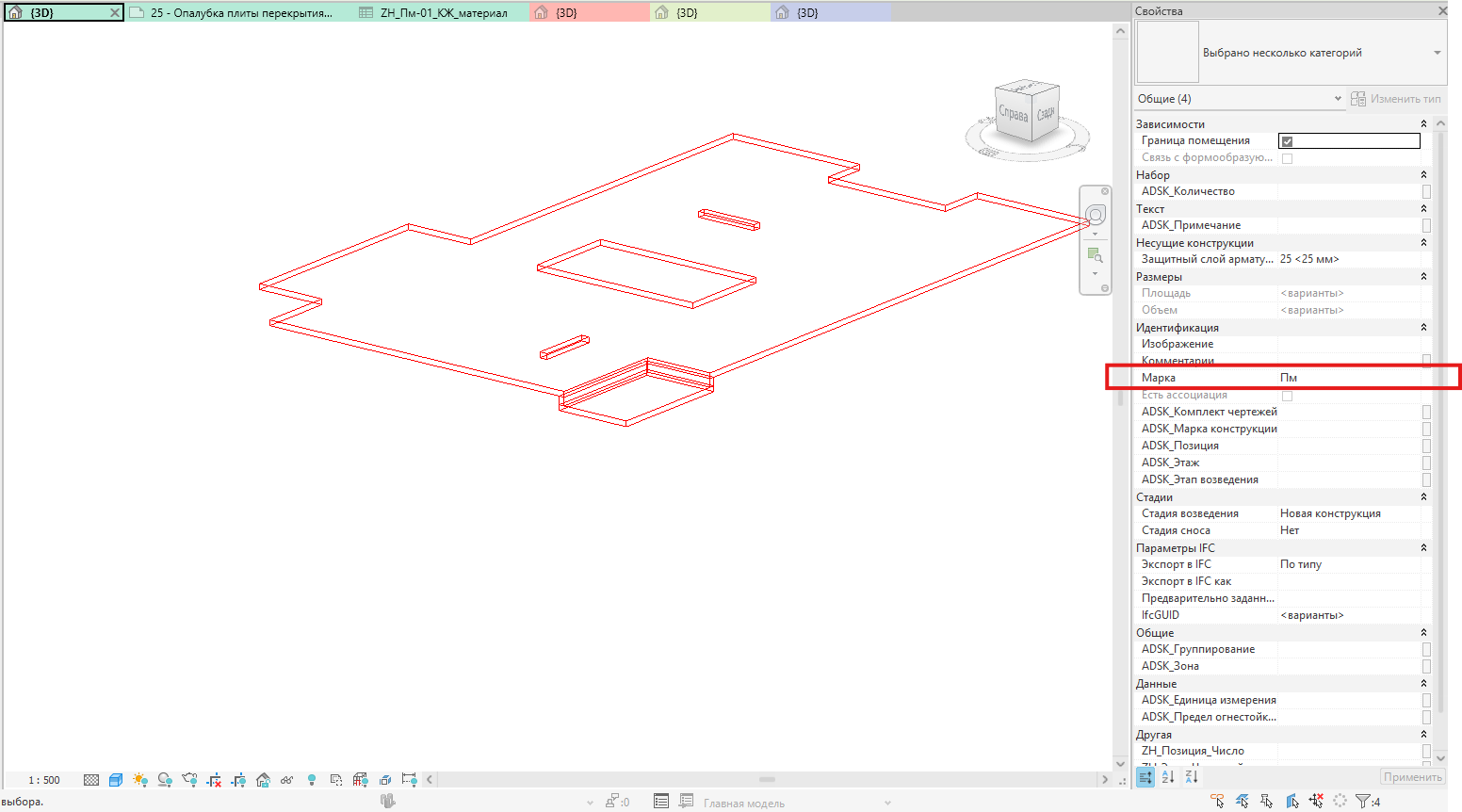

Рисунок 4.2.1. Задание параметра Марки

На панели «Аннотации» выбираем «Марка нескольких категорий», выбираем «Экземпляр_Марка» и проставляем марку ростверка.

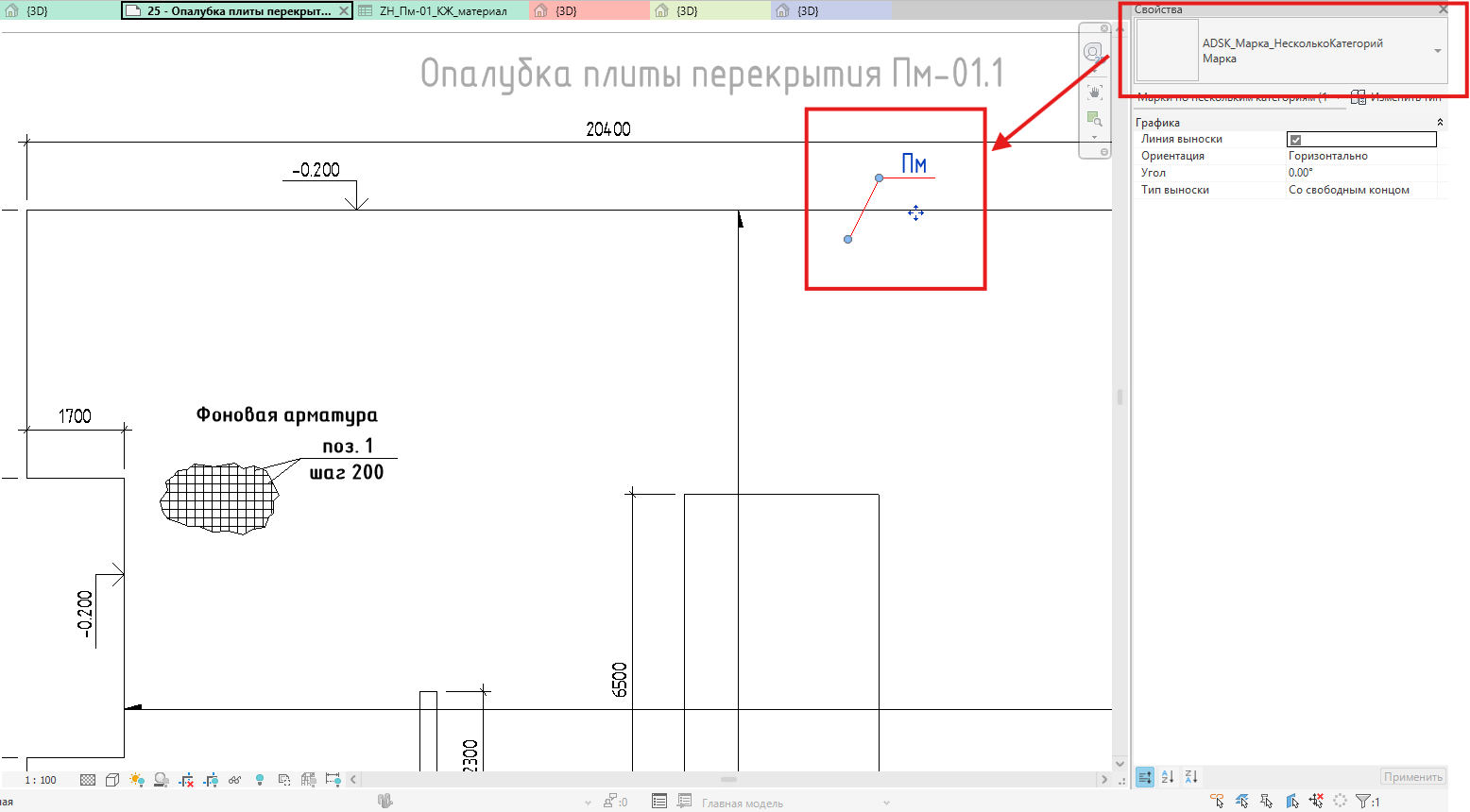

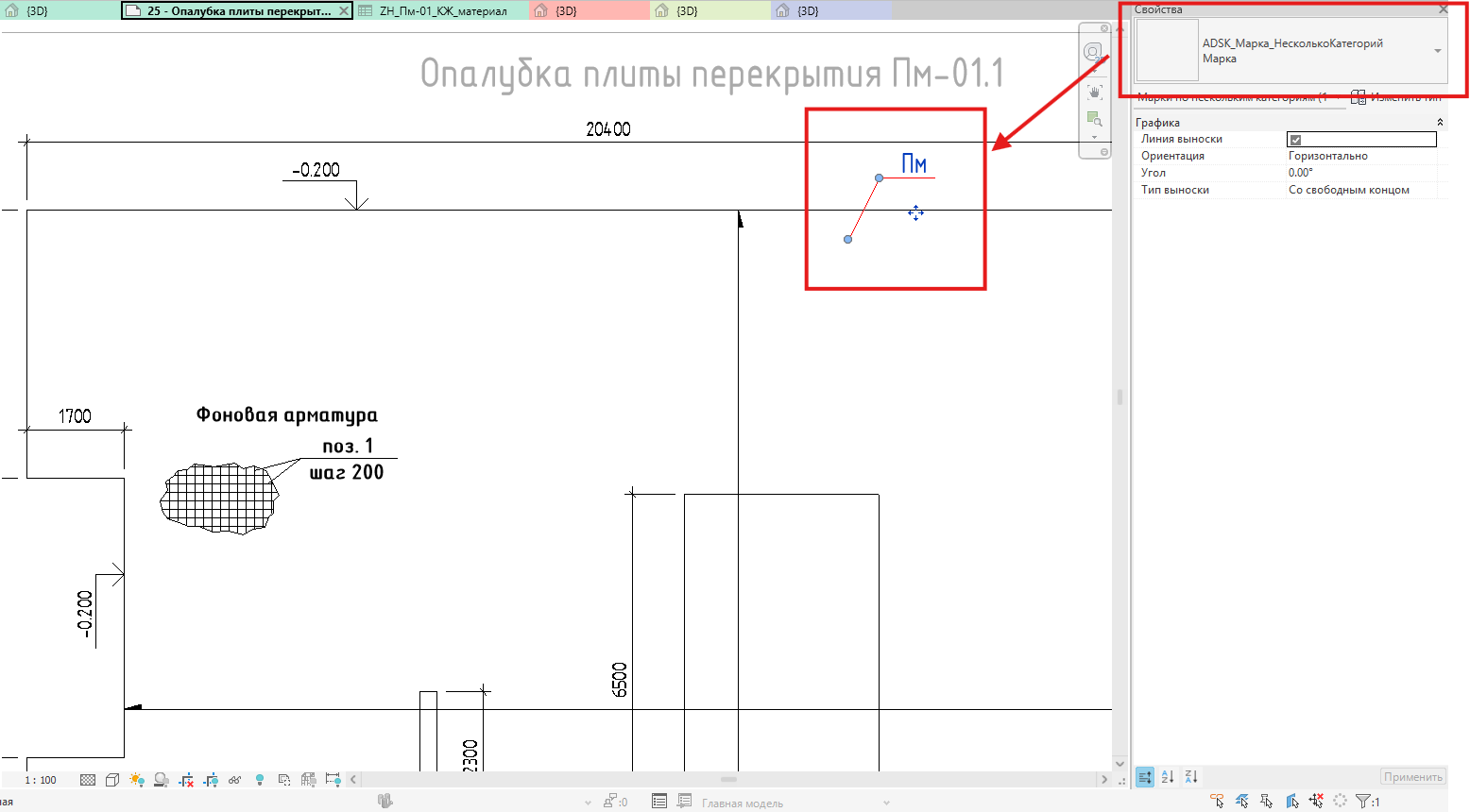

Рисунок 4.2.2. Выноска марки на чертеже

5 Работа со спецификацией монолитной плиты перекрытия

Для подсчета объемов используется спецификация ZH_Пм-01_КЖ_материал.

Данная спецификация показывает общий объем монолитного плиты перекрытия.

Фильтры, по которым объем ростверка попадает в данную спецификацию: Марка = «Пм».

Необходимо задать параметр Марка = «Пм» в самой плите.

Рисунок 5.1.1. результат заполнения спецификации
