08.1-База индивидуальных изделий
1. Изменения в документе
|
Версия |
Дата изменения |
Предмет изменений |
Ответственный |
|
|
|
|
|
|
|
|
|
|
2. Общие положения
Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.
В настоящем документе обозначены принципы моделирования.
Задачи настоящего документа:
1. Обеспечение единообразного BIM-моделирования
2. Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM
3. Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта
4. Возможность использования модели в других отделах компании.
Настоящий стандарт предназначен для работающих в программе Revit.
3. Работа с файлом
3.1 Принцип работы с файлом
Для удобства работы с конструктивными элементами КЖ шаблона был разработан отдельный шаблон для каждого такого элемента.
Так же все существующие типоразмеры сведены в гугл таблицу и мы будем очень признательны, если вы будите направлять нам примеры своих оформленных работ для пополнения. В первую очередь это будет удобно для вас же, чем больше типов, тем быстрее вы создадите свою плиту!
На данный момент у нас создана библиотека начальных элементов по адресу p:\10_Документы\_BIM ресурсы\05_Шаблоны и библиотеки семейств\07_Индивидуальные железобетонные изделия\:

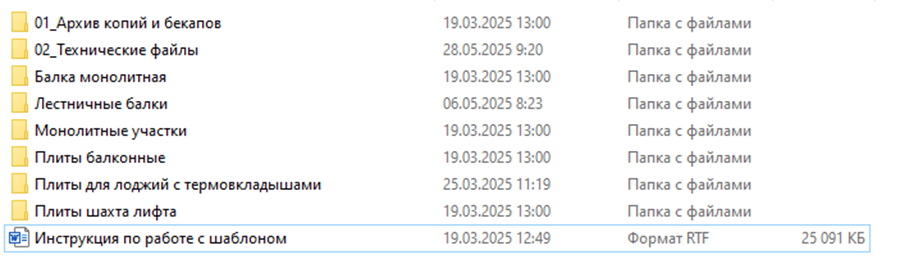

Рисунок 3.1.1. Библиотека элементов
Библиотека будет далее так же пополняться и актуализироваться.
Работа с файлом ведется следующим образом:
1) Выбираете нужный тип конструкции

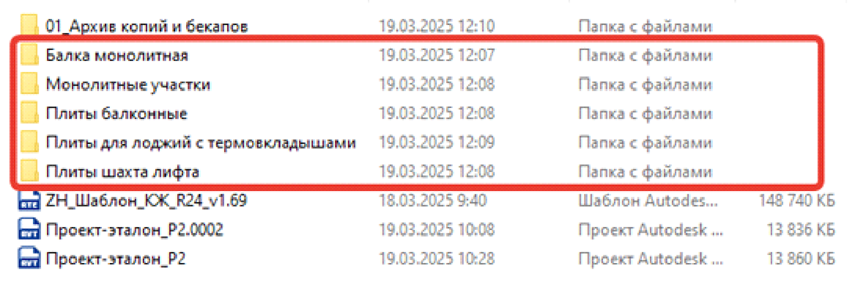

Рисунок 3.1.2. Выбор типа конструкции
2) Выбираете затем нужный типоразмер

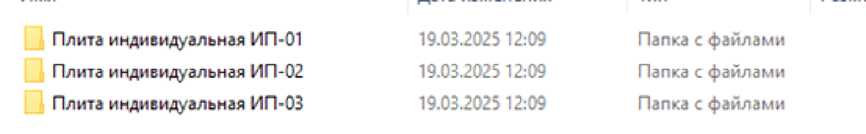

Рисунок 3.1.3. Выбор типоразмера
Копируете путь до файла. А далее выполняете связь Revit и вставляете в строку "Имя файла" путь к нужному файлу, кликаете на типоразмер и открываете.

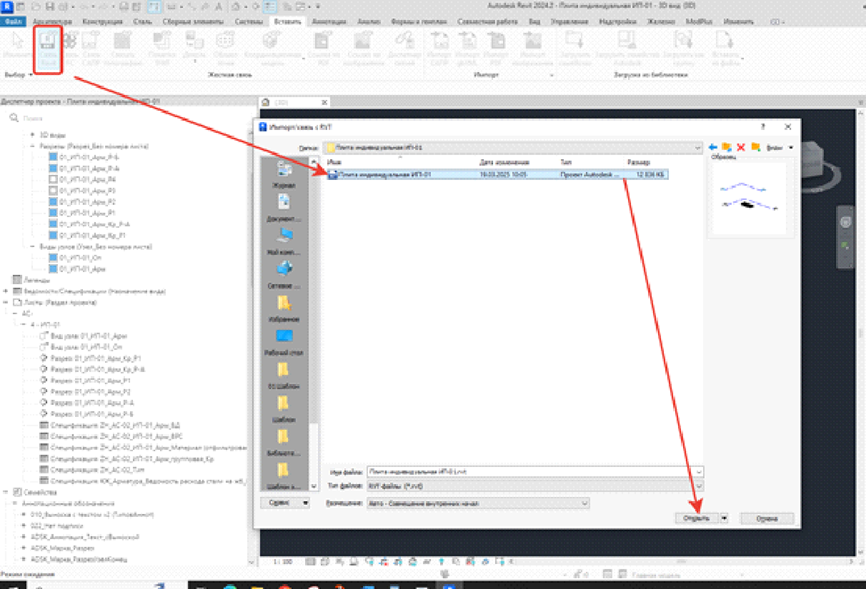

Рисунок 3.1.4. Связь Revit
4. Работа с чертежом
4.1 Копирование файла
При необходимости создать новый типоразмер вы копируете нужный вам файл себе в проект, где будут храниться изделия и моделируете его там.
Копировать в свой проект необходимо именно папку с типоразмером!
4.2 Корректировка изделия
Файл представляет из себя очищенный от лишних элементов "ZH_Шаблон_КЖ_R24_v1.70", так что при работе с листами у вас будет точно такой же перечень инструментов, как и раньше.
4.3 Работа с видами и спецификациями
Ниже представлен пример листа с типовыми видами и спецификациями:

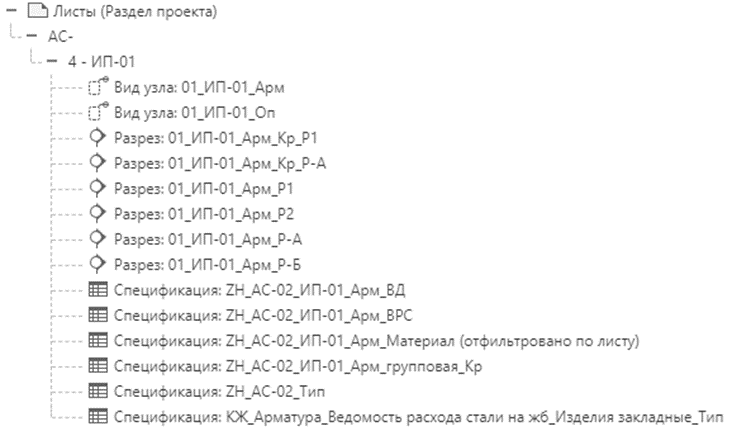

Рисунок 4.3.1. Типовые виды и спецификации
При необходимости вы можете так же создать новый вид и применить к нему уже существующий шаблон вида, например:

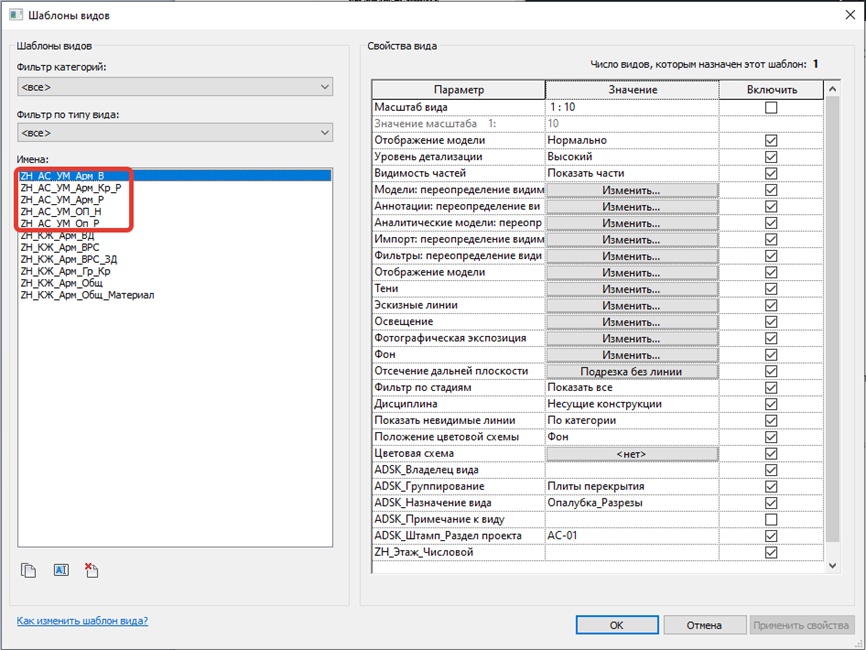

Рисунок 4.3.2. Применение шаблона вида
ZH_АС_УМ_ОП_Н - вид плана опалубки(включает в себя детали и закладные изделия)
ZH_АС_УМ_Арм_В - вид плана армирования(отображает только арматуру)
ZH_АС_УМ_Арм_Р - разрез армирования (не отображает Разрезы, ЗД и детали)
ZH_АС_УМ_Арм_Кр_Р - каркас (отображает только каркас)
Для некоторых элементов так же существуют свои собственные дополнительные шаблоны, существующие только в нужных файлах. Например, в монолитных участках или плитах шахты лифта. При необходимости вы так же можете создавать и свои шаблоны вида, сохранив их, если они понадобятся в дальнейшем.
При работе со спецификациями, так же существуют шаблоны видов:

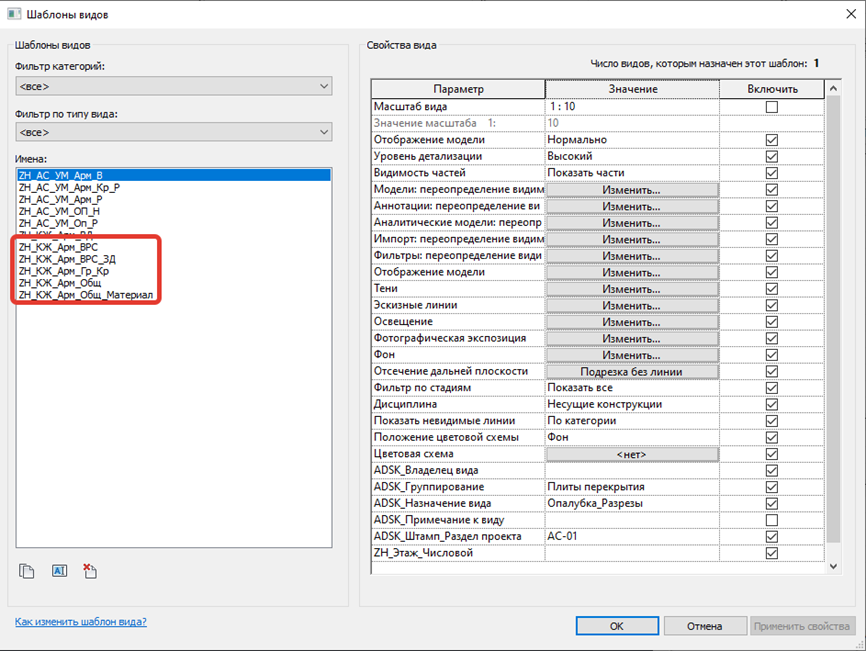

Рисунок 4.3.3. Шаблоны видов
Наименование аналогично названиям спецификаций.
ZH_КЖ_Арм_ВРС - Ведомость расхода стали
ZH_КЖ_Арм_ВРС_ЗД - Ведомость расхода стали для закладных изделий
ZH_КЖ_Арм_Гр_Кр - Спецификация группы каркасов
ZH_КЖ_Арм_Общ - Общая спецификация по арматуре
ZH_КЖ_Арм_Общ_Материал - Дополнение к общей спецификации с материалами
