1.4 ВРС (Ведомость расхода стали)

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования свайных фундаментов.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Работа с плагином ВРС (Ведомость расхода стали)

3.1. Назначение плагина и вспомогательные спецификации.

Плагин служит для быстрого включения класса арматуры и нужных диаметров в ведомости расхода стали.

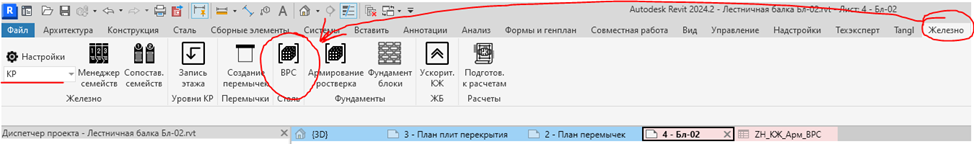

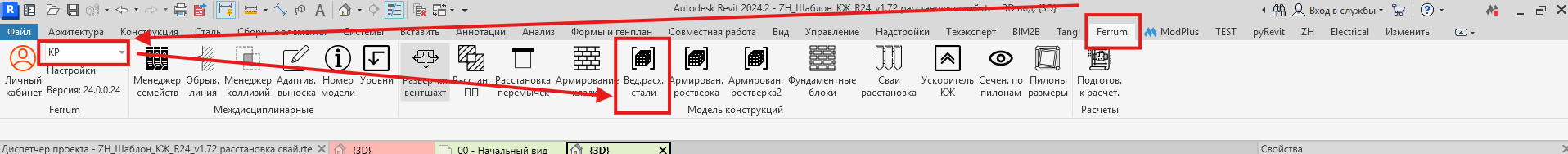

Рисунок 3.1.1. Расположение плагина

Пример размещения элементов всех категорий.

Часто в процессе армирования монолитных ж/б конструкций нужно оформлять ведомость расхода стали. В шаблоне КЖ и в индивидуальных ж/б изделиях ведомость расхода стали настроена по умолчанию и угадать какие классы арматуры и диаметры вы будете использовать мы не можем. Поэтому чтобы долго не настраивать саму ведомость и применяем данный плагин.

3.2. Работа с плагином.

Покажем работу плагина на примере армирования ж/б лестничной балки.

Изначально имелась данная ведомость расхода стали.

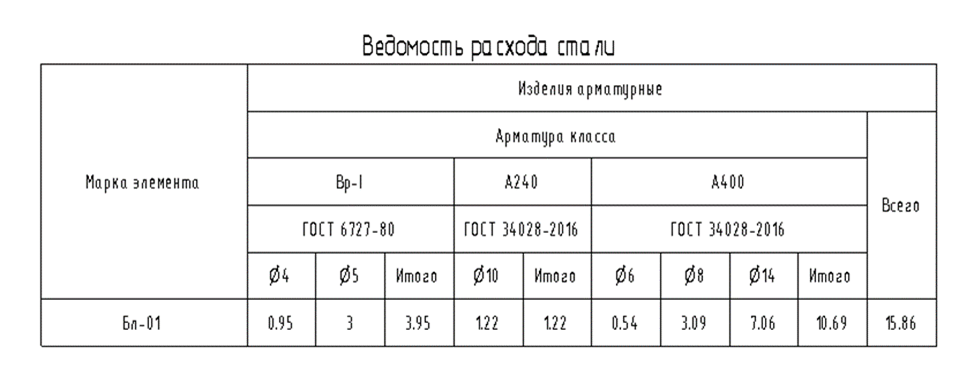

Рисунок 3.2.1. Изначальная ведомость

Если сравнивать ее со спецификацией общей и на каркасы, то увидим, что не хватает как класса некоторой арматуры, так и диаметров, также имеется лишний класс арматуры и лишние диаметры со значениями массы 0.

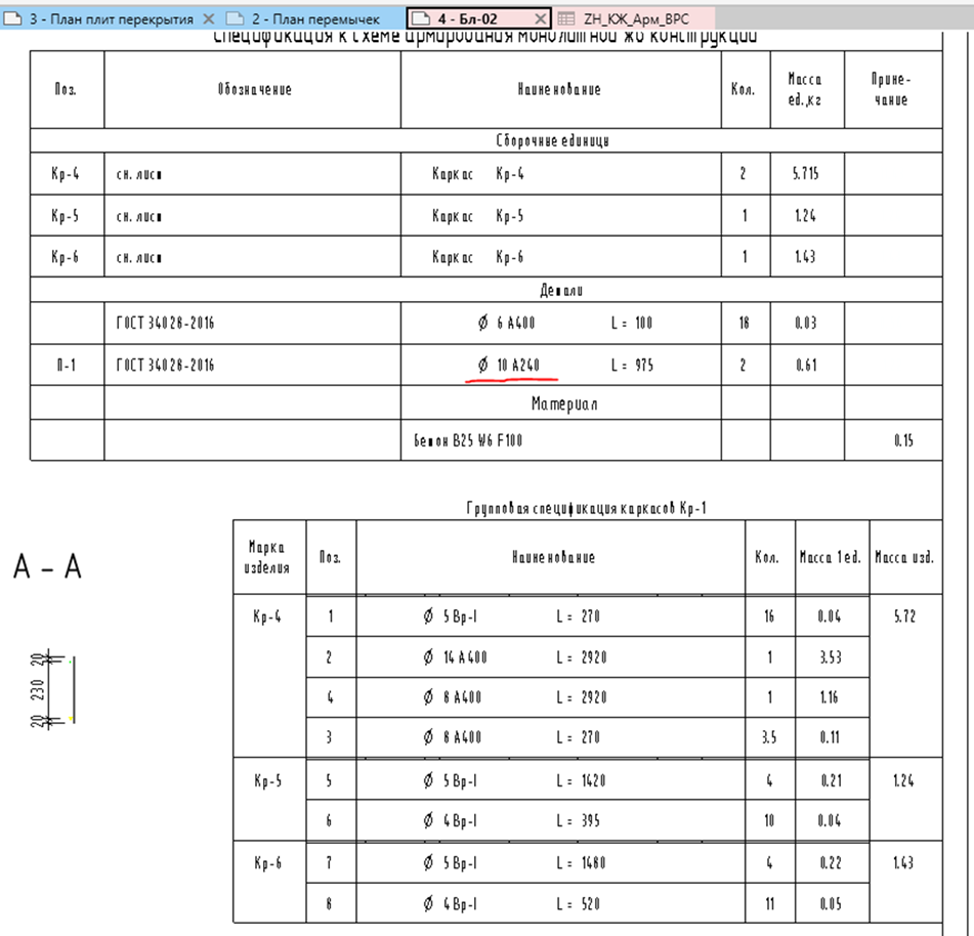

Рисунок 3.2.2. Спецификация

Чтобы включить и выключить нужный столбцы с классами арматуры и диаметрами и применим плагин.

Зайдем в нужную нам ведомость расхода стали и нажмем на значок плагина ВРС.

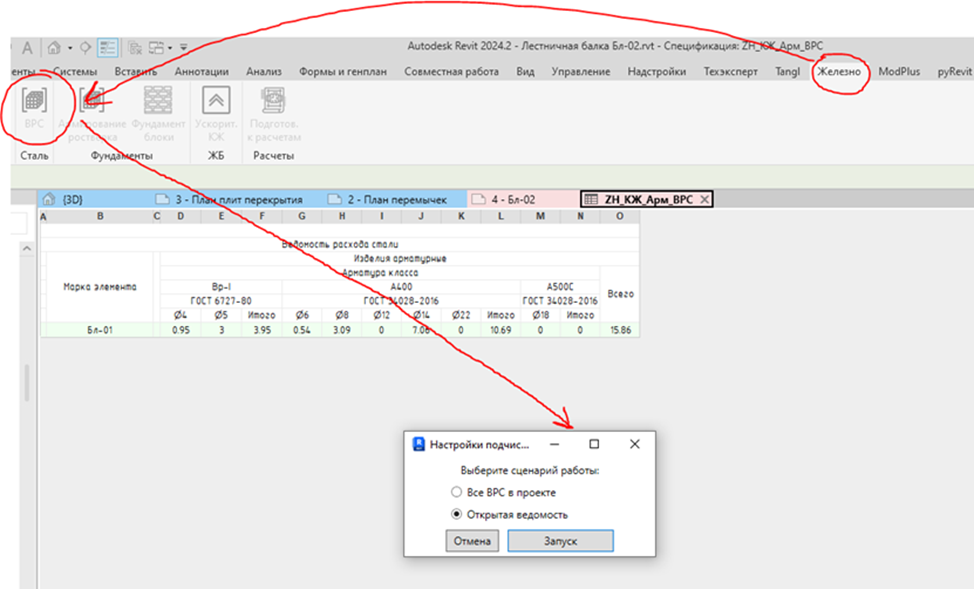

Рисунок 3.2.3. Открытие плагина

Появиться окно выбора варианта действий

Все ВРС в проекте – плагин отработает все ведомости расхода стали в проекте.

Открытая ведомость – плагин отработает только с той, что открыта.

В нашем примере отработаем работу плагина на открытой ведомости, нажмем кнопку Запуск

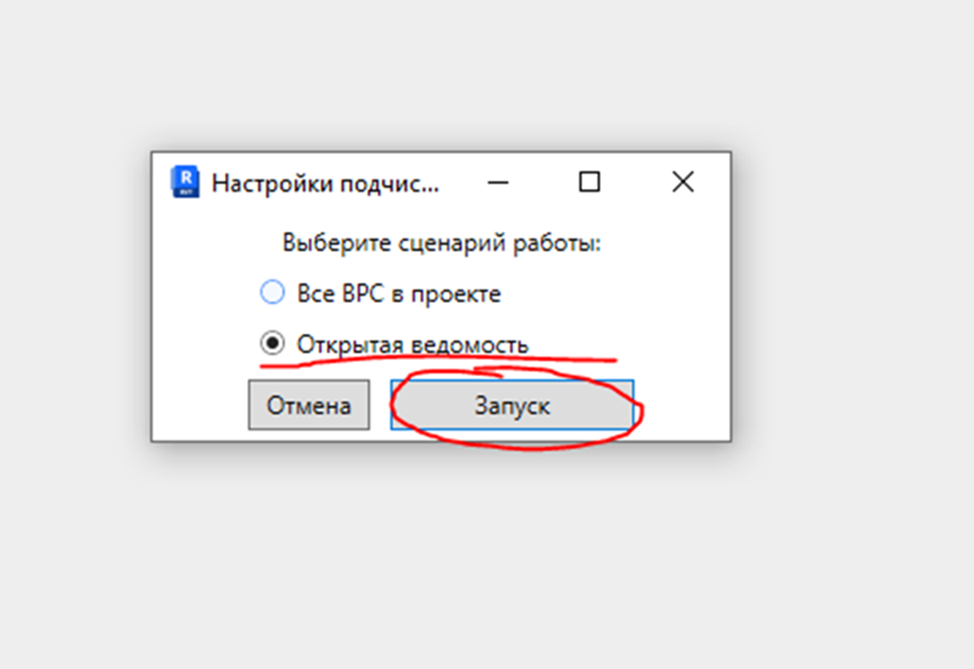

Рисунок 3.2.4. Запуск плагина

После нажатия спецификация преобразуется и примет нужный нам вид, окно плагина само закроется.

Финальный результат – нужные нам классы арматуры появились вместе с нужными диаметрами, не нужные диаметры с 0 массой удалились.

Все просто и быстро.

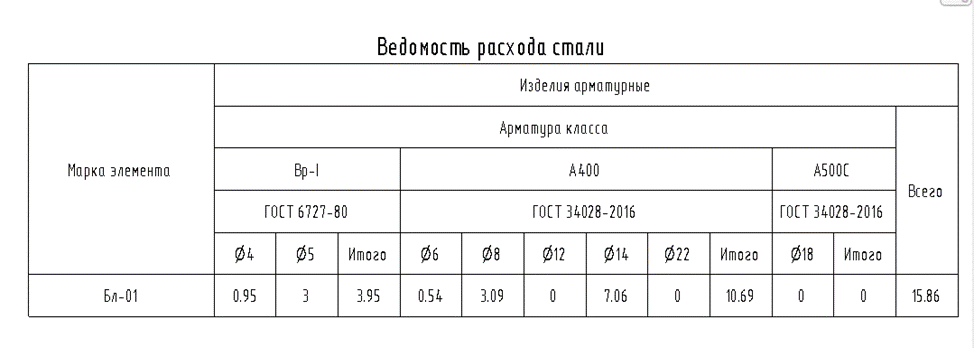

Рисунок 3.2.5. Результат работы плагина
