10-Монолитный фундамент столбчатого вида

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный



2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Моделирование монолитного фундамента стаканного типа

Моделирование фундамента идет семейством «01_ZH_ЖБ_ФС_Фундамент столбчатый». Его возможно вынести, как на 3д виде, так и на плане.

На данный момент в шаблоне не создан лист для фундамента столбчатого ввиду отсутствия общей необходимости.

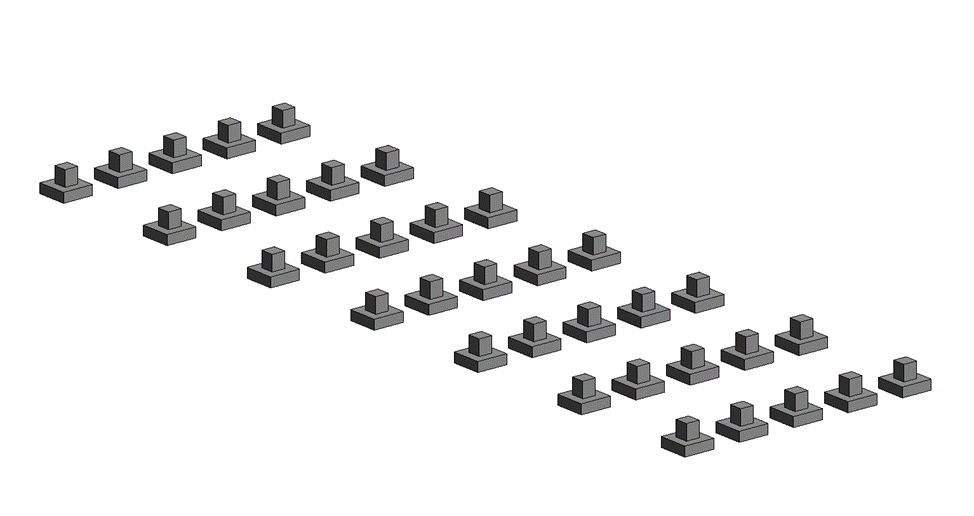

Рисунок 3.1 Массив столбчатых фундаментов.

Моделирование размеров происходит через параметры экземпляра.

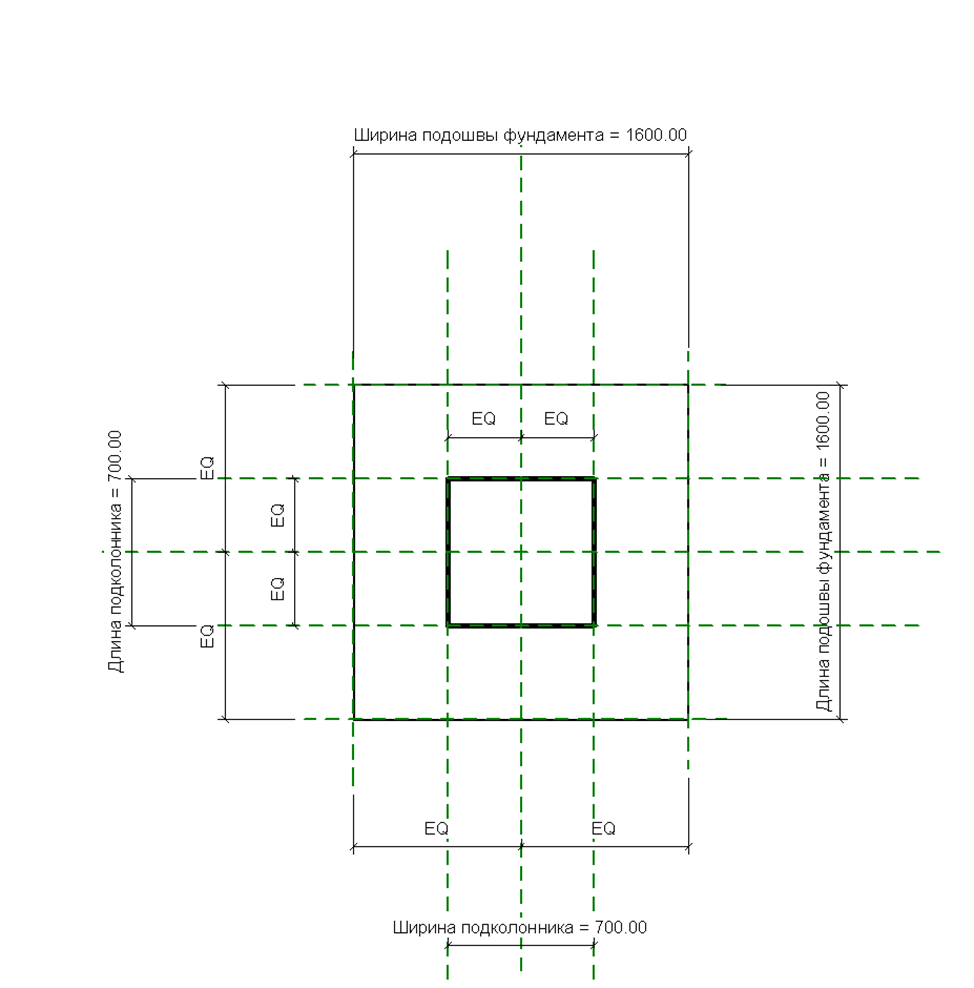

Рисунок 3.2а – Общие размеры геометрии семейства

Параметризация идет по данным параметрам

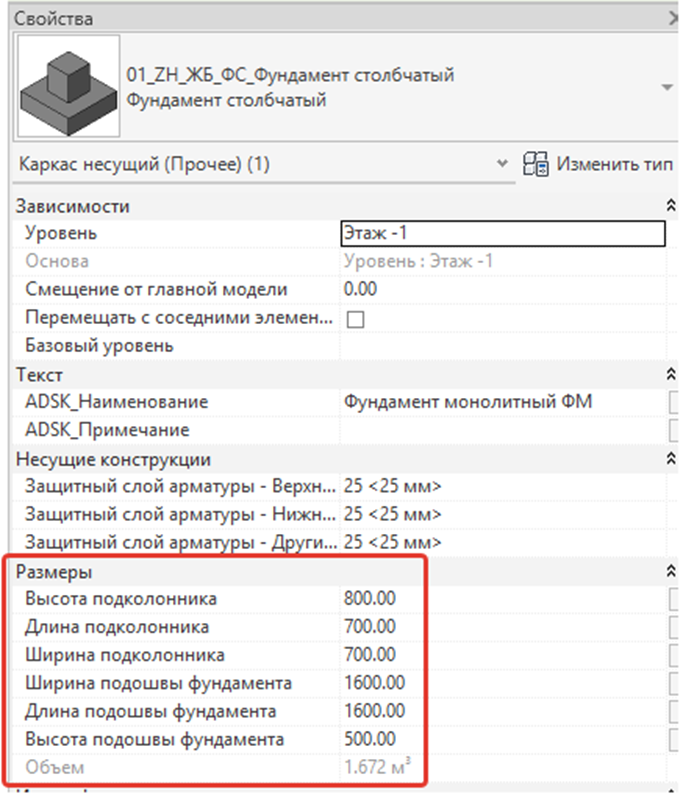

Рисунок 3.2б – Параметры для настройки геометрии.

4. Оформление чертежей ленточных сборных фундаментов

На данный момент в шаблоне не создан лист для фундамента столбчатого ввиду отсутствия общей необходимости.  Однако создан фильтр вида – «4_К_Фунд_ФС»

5. Работа со спецификацией ленточных сборных фундаментов

Для столбчатого фундамента разработана так же отдельная спецификация  - «СПЕЦ_Фс»

Для попадания в неё элементам необходимо заполнить параметр «ADSK_Группирование» – ФС.  В самом семействе необходимо заполнить параметр «ADSK_Наименование» - туда вписывается название конструкции, например Фундамент ФС-1. А через саму спецификацию заполняется массу элемента.

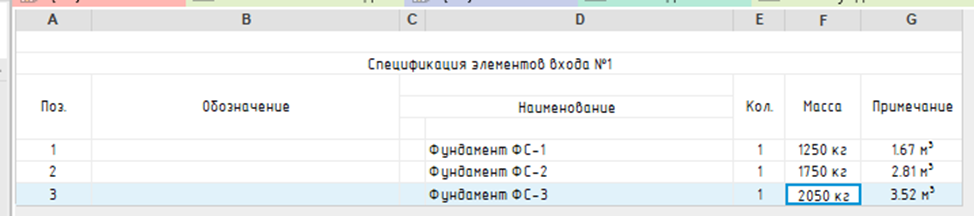

Рисунок 5.1 – заполненная спецификация.

Пример правильно заполненного семейства для попадания в спецификацию

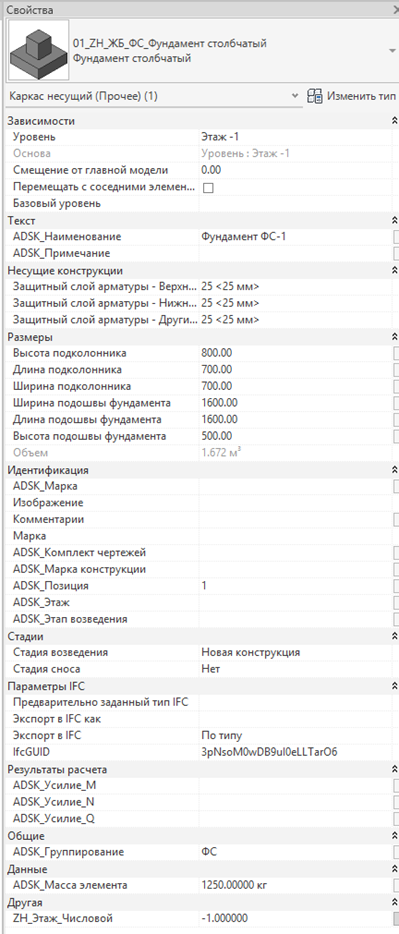

Рисунок 5.2 – правильно заполненный элемент
