05-Работа со спецификацией материалов фундамента.

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный
1.0	23.07.2025	Создание	Гулькевич Я.М., BIM-координатор

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Общие правила использования шаблона

Рекомендуется выполнять группировку армирования относящиеся к одной конструкции. Такой метод позволит скопировать армирование без изменений в арматуре. Так же данный метод позволяет перемещать арматуру вне зависимости от привязок к другим элементам и защитным слоям.

Основные правила работы с диспетчером, его организация рассмотрены в инструкции по работе с диспетчером проекта.

ВАЖНО! Арматура должна моделироваться в соответствии с ее назначением. Арматура разделена таким образом, чтобы автоматически на разных видах отображался определённый тип армирования, с определенным графическим отображением, при моделирование важно назначать нужный тип арматуры для каждого армирования.



Правило наименования типов системной арматуры:

ХХ_ХХХ_ХХ

  - диаметр арматуры в мм



  - Класс арматуры А240, А500С…

  - Префикс назначения арматуры (при отсутствии префикса не заполняется)



Префиксы арматурных стержней по их назначению:

- арматура без префикса обычный стержень (применяется для прямых стержней, без определенного назначения, обрамление проемов, прямые стержни в колоннах, пилонах)

мп_ - арматура в метрах погонных (обычно назначается для фоновой арматуры)

ВД_ - арматура дополнительная верхняя (используется для моделирования дополнительной верхней арматуры)

ВДх_ - арматура дополнительная верхняя по направлению оси Х (используется в плитных элементах для моделирования дополнительной верхней арматуры по направлению оси Х)

ВДу_ - арматура дополнительная верхняя по направлению оси У (используется в плитных элементах для моделирования дополнительной верхней арматуры по направлению оси У)

НД_ - арматура дополнительная нижняя (-"-)

НДх_ - арматура дополнительная нижняя по направлению оси Х (используется для моделирования дополнительной нижней арматуры по направлению оси Х)

НДу_ - арматура дополнительная нижняя по направлению оси У (используется для моделирования дополнительной нижней арматуры по направлению оси У)

в_ - арматура выпусков (используется для моделирования выпусков из фундаментной плиты)

д_ - арматура деталей (используется для арматуры формой отличной от прямого стержня, кроме выпусков)

к_ - арматура каркасов (используется для сборки каркасов)

мп_В - арматура дополнительная верхняя в метрах погонных

мп_Н - арматура дополнительная нижняя в метрах погонных

мп_к - арматура каркасов в метрах погонных

4. Спецификация армирования монолитных фундаментов

Спецификация материалов называется "ZH_Фм-01_Ведомость материалов фундаментов"

Для попадания материала в спецификацию, необходимо задать им соответствующее группирование, например "Р1м", а так же задать корректную марку для удачной проверки в контрол.
Пример:

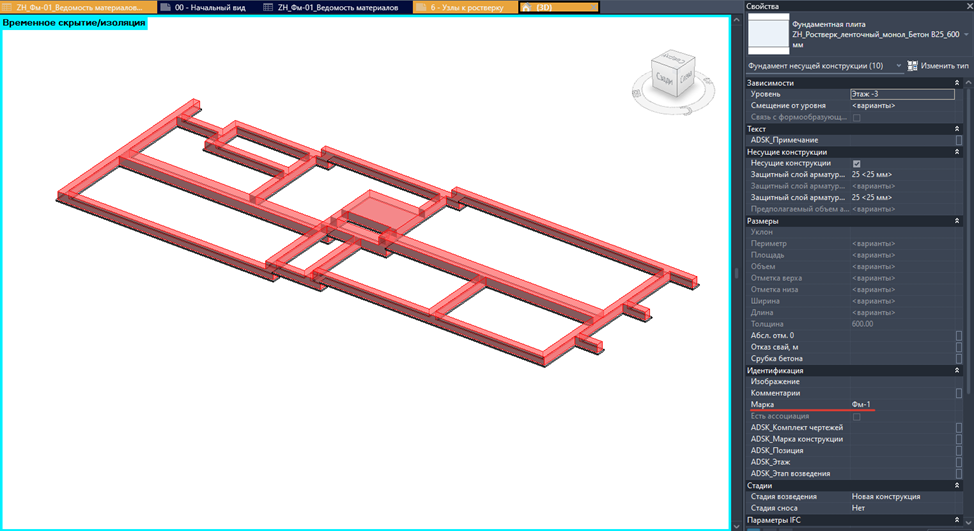

Рисунок 4.1. Задание марки ростверка

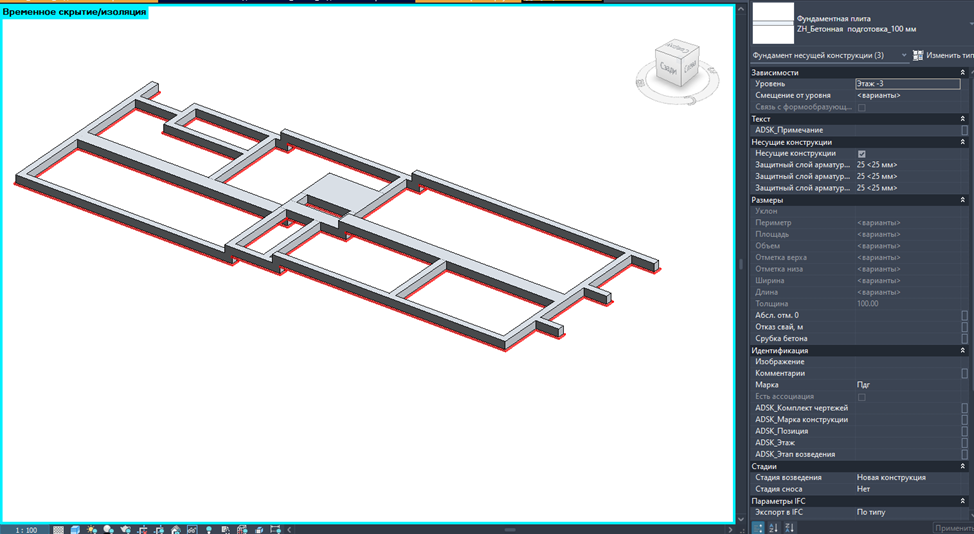

Рисунок 4.2. Задание марки бетонной подготовки



Финальный вид спецификации выглядит так:

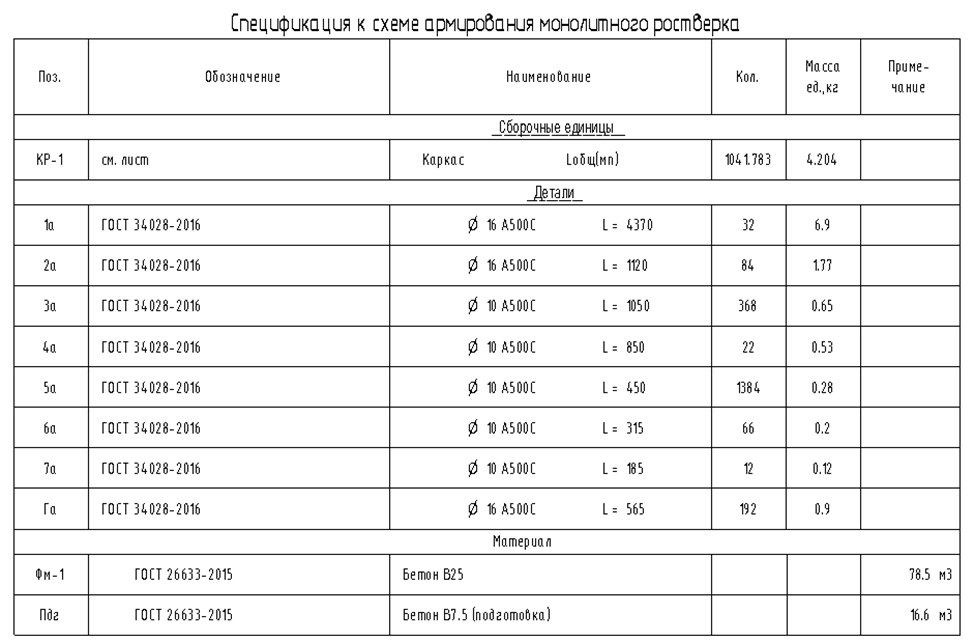

Рисунок 4.3. Спецификация

Примечание: в случае если необходимо к марке бетона добавить какую-либо приписку необходимо выполнить следующие шаги:

·        Выделить объект любым методом

·        Зайти в параметры типа

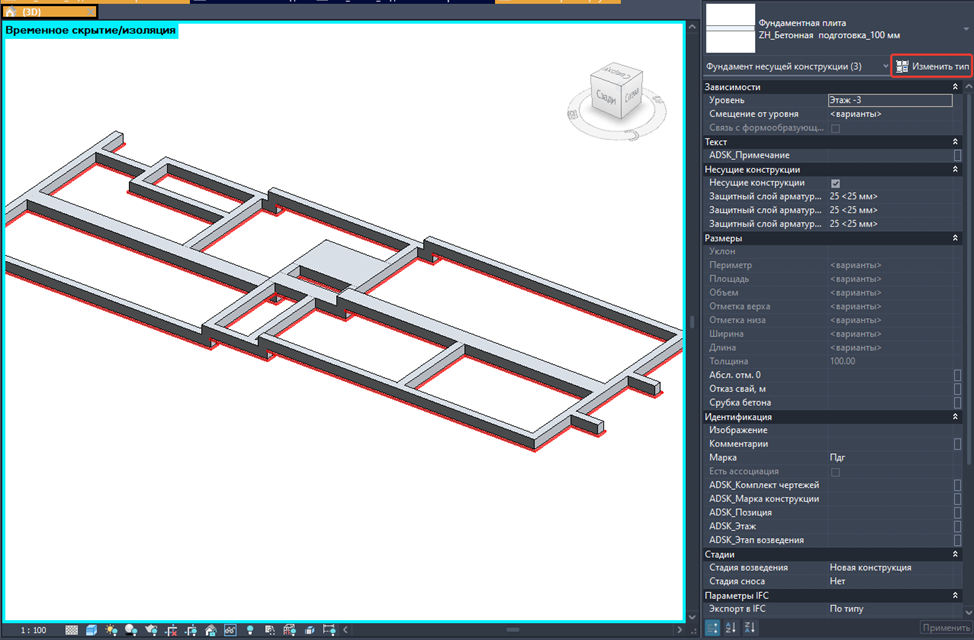

Рисунок 4.4. Изменение типа

·        Структура слоев

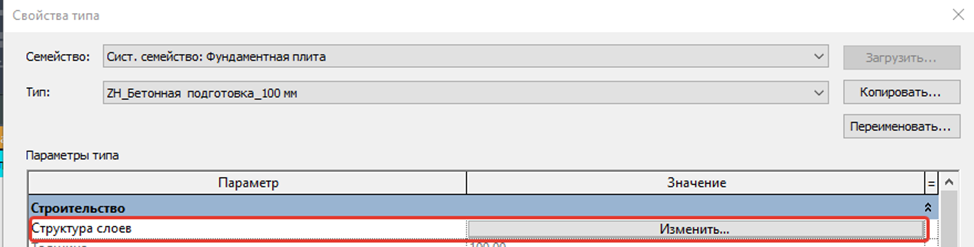

Рисунок 4.5. Изменение структуры слоев

·        Затем в свойства материалов

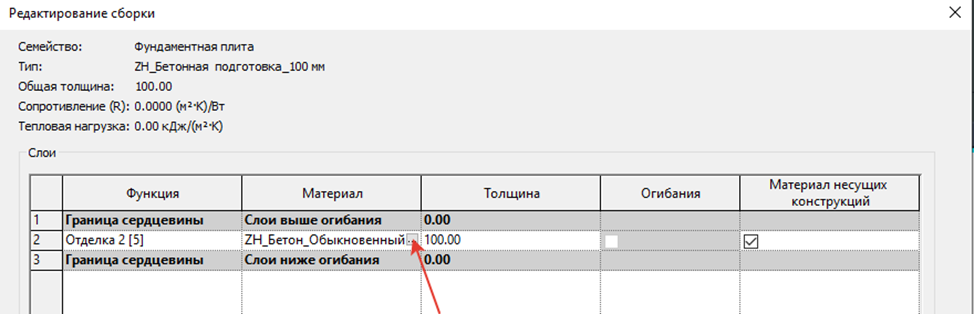

Рисунок 4.6. Свойства материала

·        Затем в параметры материала и тут изменяете наименование

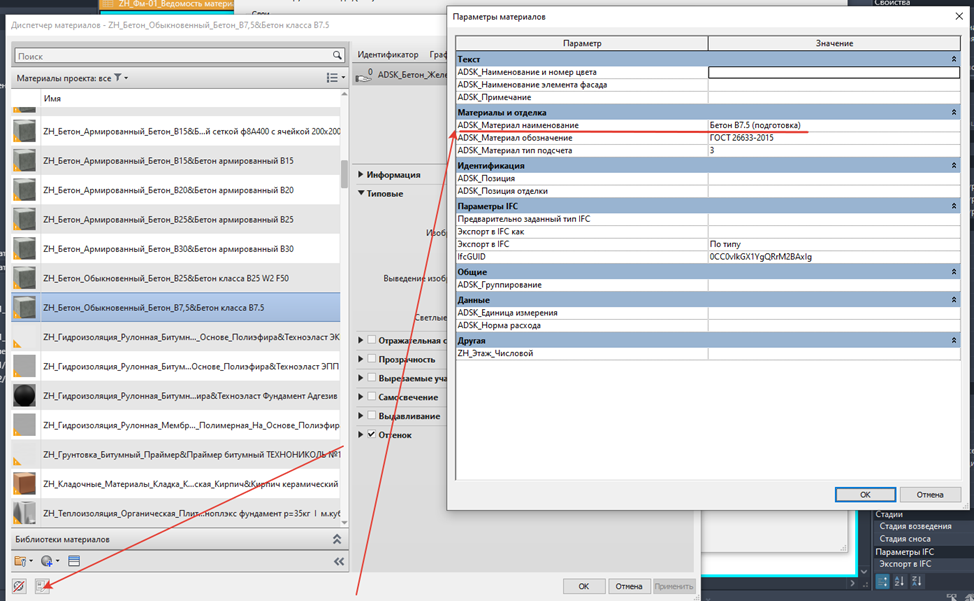

Рисунок 4.7. Изменение наименования материала
