Металлические конструкции | Общее положение

1. Общие сведения

Настоящая инструкция определяет единый порядок моделирования металлических изделий в Revit для проектного отдела ГК «Железно».

В документе описаны принципы работы с семействами, формирования отправочных марок и заполнения спецификаций.

Задачи инструкции:

1.    Обеспечить единообразное BIM-моделирование металлических изделий.

2.    Повысить эффективность проектирования за счёт согласованного порядка работы в BIM.

3.    Обеспечить разработку моделей, пригодных для использования на следующих стадиях проекта.

4.    Обеспечить возможность использования модели другими отделами компании.

Инструкция предназначена для специалистов, работающих в Revit.

2. Моделирование металлических конструкций

2.1 Планы металлических конструкций

Отдельный раздел КМ в шаблоне не предусмотрен. Металлические конструкции входят в состав других групп: входных групп, лестниц, монолитных участков, ограждений лоджий и др. Размещайте эти элементы на соответствующих видах шаблона. Для корректного формирования спецификаций присваивайте параметру ADSK_Группирование нужное значение.

2.2 Основные принципы работы с семействами

Состав семейств

Семейства содержат типоразмеры профилей по основным нормативным документам. Например, семейство «Трубы» включает ГОСТ 8639-82, ГОСТ 8645-68 и ГОСТ 30245-2003. Если требуется добавить другой нормативный документ, направьте заявку BIM-координатору.

Основные параметры семейств

Семейства профилей построены по общему принципу. При заполнении элемента используйте следующие параметры:

ADSK_Главная деталь изделия — определяет деталь, по которой формируется отправочная марка в спецификации (см. раздел 2.3).

ADSK_Группирование — определяет, в какую спецификацию попадёт элемент (например, «Лс», «Лм», «Км»).

ADSK_Марка — задаёт обозначение отправочной марки в спецификации.

ADSK_Марка изделия — задаёт наименование изделия в спецификации. Например, в записи «Лестница металлическая Лм-1.1» текст «Лестница металлическая» задаётся параметром ADSK_Марка изделия, а «Лм-1.1» — параметром ADSK_Марка.

Номер профиля — содержит обозначение профиля, например «20У», «60x60x3.5», «20Ш2». Если обозначение состоит из размеров, используйте латинскую букву x; буквенные части обозначения вводите так, как они указаны в сортаменте.

ADSK_Размер_Длина — задаёт длину профиля, которая выводится в спецификации после «L=».

Поворот оси — задаёт поворот элемента вокруг его продольной оси.

Угол наклона — задаёт угол наклона элемента, например при наклонном примыкании.

ADSK_Обозначение — выводит в спецификацию ссылку на лист, например: «см. лист АС…».

ADSK_Размер в погонных метрах — позволяет объединять одинаковые профили в спецификации с выводом общей длины в погонных метрах.

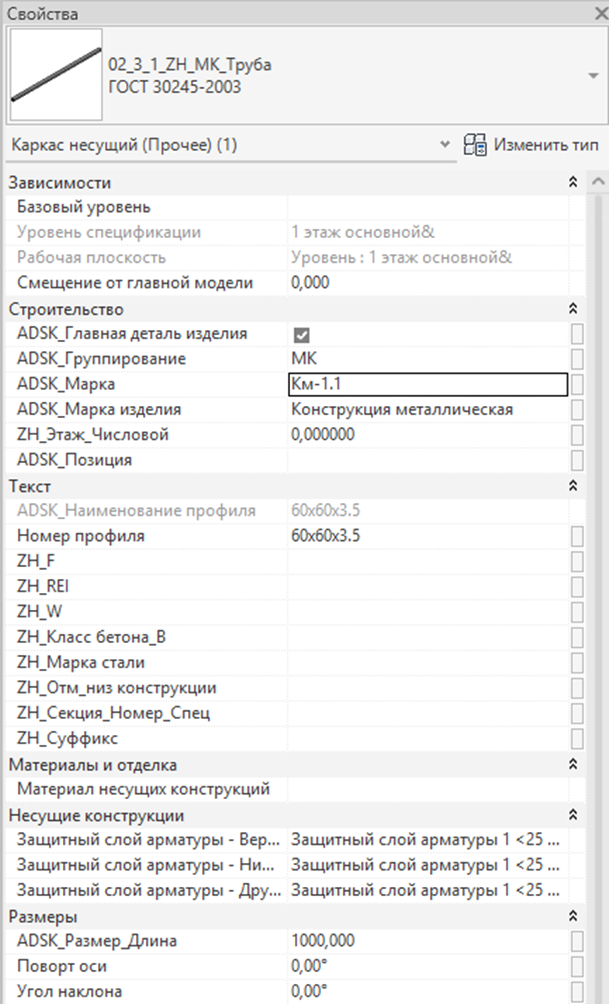

Рисунок 2.2. Заполнение параметров элемента Revit

2.3 Сборка металлической конструкции из нескольких элементов

Для формирования отправочной марки задайте всем элементам конструкции одинаковые значения параметров ADSK_Марка и ADSK_Марка изделия.

Затем выберите один элемент конструкции и установите для параметра ADSK_Главная деталь изделия значение «Да» (флажок включён).

После этого конструкция отображается в спецификации как отправочная марка.

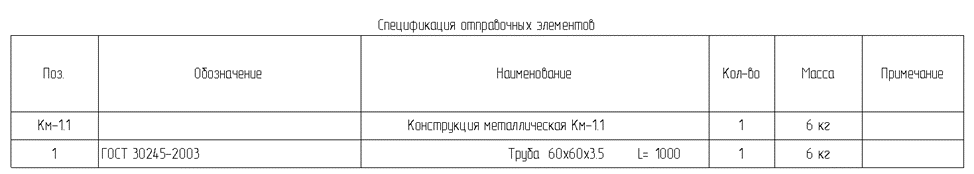

Рисунок 2.3.1. Пример заполнения спецификации

Если главная деталь не назначена, спецификация формируется следующим образом:

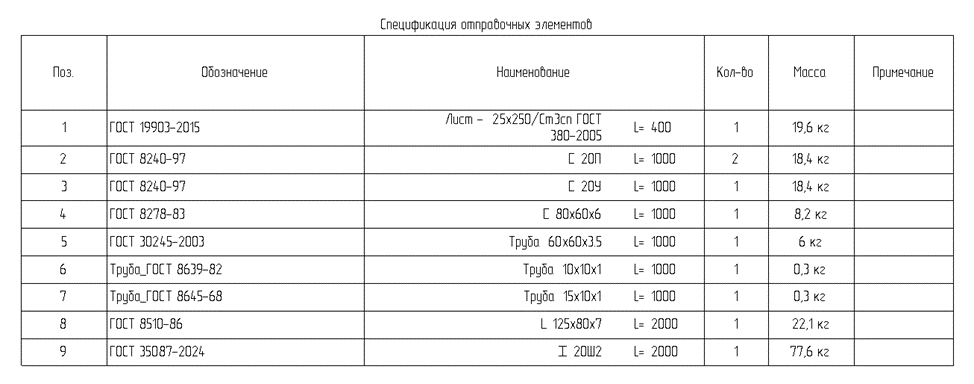

Рисунок 2.3.2. Спецификация без назначенной главной детали

В прежних семействах металла принадлежность элемента к детали или отправочной марке определялась семейством. Здесь главную деталь задаёт параметр ADSK_Главная деталь изделия.

3. Работа со спецификациями металлических конструкций

3.1 Общие положения

После формирования изделия и заполнения его параметров задайте значение ADSK_Группирование. Оно определяет попадание элемента в соответствующую спецификацию.

В шаблоне предусмотрены два типа спецификаций: для изделий с отправочными марками и для отдельных деталей без отправочной марки.

3.2 Спецификации отправочных марок

Для изделий с отправочными марками формируется ведомость отправочных марок:

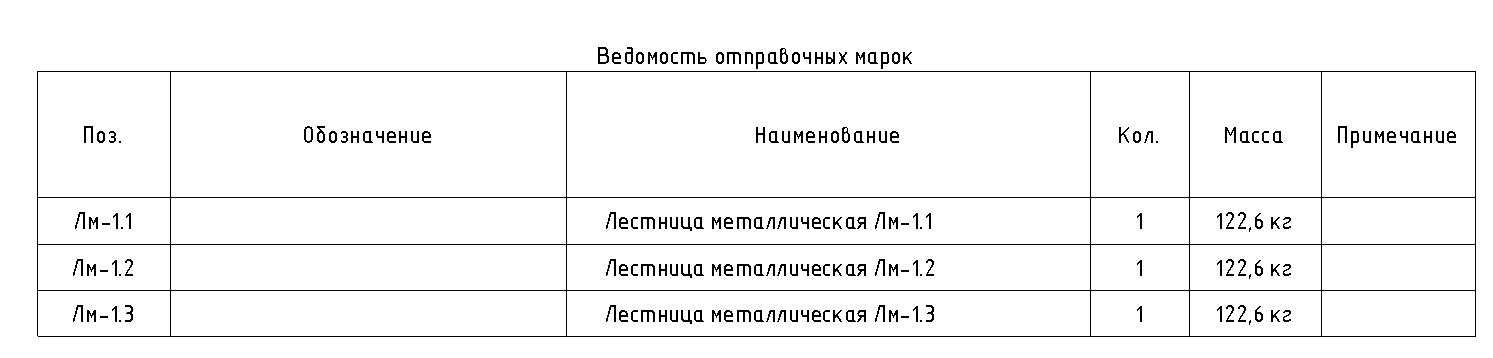

Рисунок 3.2.1. Ведомость отправочных марок

Также формируется спецификация на отправочную марку:

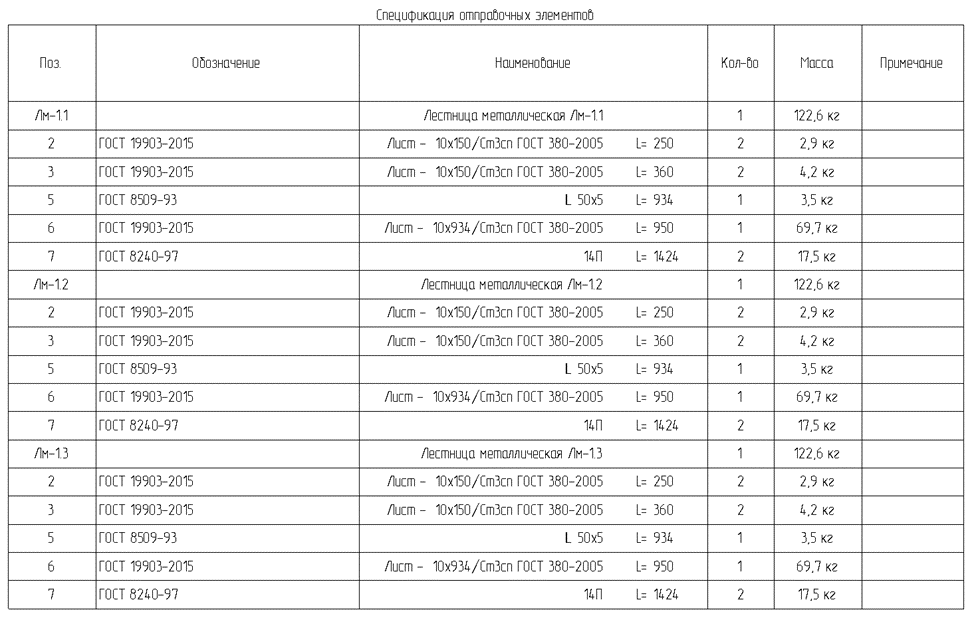

Рисунок 3.2.2. Спецификация на отправочную марку

Таблицы называются «ZH_МК_Спецификация на отправочную марку» и «ZH_МК_Ведомость отправочных марок» соответственно.

Для корректной работы спецификаций откройте вкладку «Фильтр» и задайте нужное значение параметра ADSK_Группирование.

Масса изделия в спецификации выводится для одной штуки.

Масса профиля выводится для указанной длины одного профиля.

В спецификации предусмотрен столбец ZH_Марка стали. Укажите в нём требуемую марку стали. На лист этот столбец не выводится; при необходимости его можно скрыть командой «Скрыть» после выделения столбца.

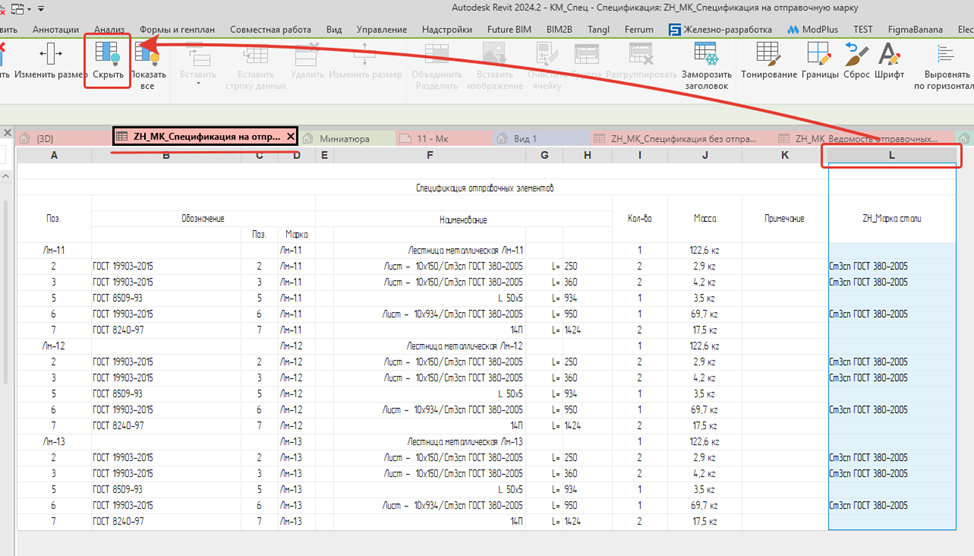

Рисунок 3.2.3. Работа со столбцом «ZH_Марка стали»

3.3 Спецификация отдельных деталей без отправочной марки

На стадии ПД отдельные профили можно перечислить без присвоения им отправочной марки.

Для этого используется спецификация «ZH_МК_Ведомость отправочных марок».

Примечание. Название «ZH_МК_Ведомость отправочных марок» также указано в разделе 3.2 для изделий с отправочной маркой. Перед использованием для отдельных деталей проверьте фильтр и группировку этой ведомости в действующем шаблоне.

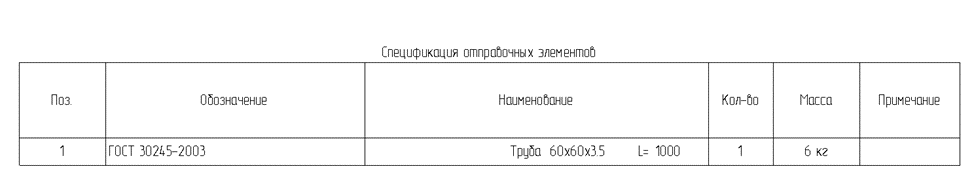

Рисунок 3.3.1. Пример спецификации отдельных деталей
