1.5 Фундаментные блоки

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный
1.0	10.05.2025	Создание	Чудиновских Е.С., BIM-координатор
2.0	21.11.2025	Нюансы со стенами. Разделение стены из-за разной высоты.	Чудиновских Е.С., BIM-координатор

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования свайных фундаментов.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Работа с плагином Фундамент блоки

3.1. Назначение плагина

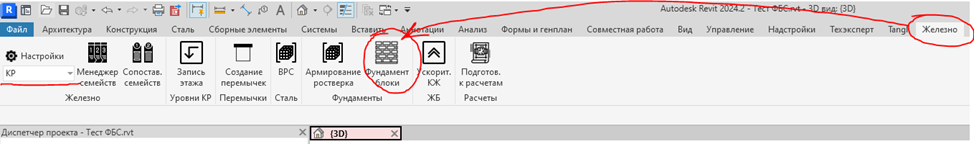

Находится данный плагин на вкладке Железно.

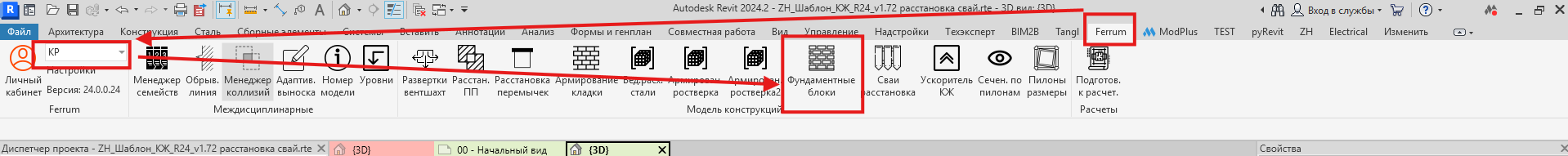

Рисунок 3.1.1. Расположение плагина

Плагин предназначен для автоматического моделирования фундаментных блоков и фундаментной заделки между блоками. Моделирует семействами 01_ZH_ЖБ_ФБС и 01_ZH_ЖБ_ФБС_Бетонная заделка. Позволяет разложить фундаментные блоки и фундаментную заделку минуя проемы.

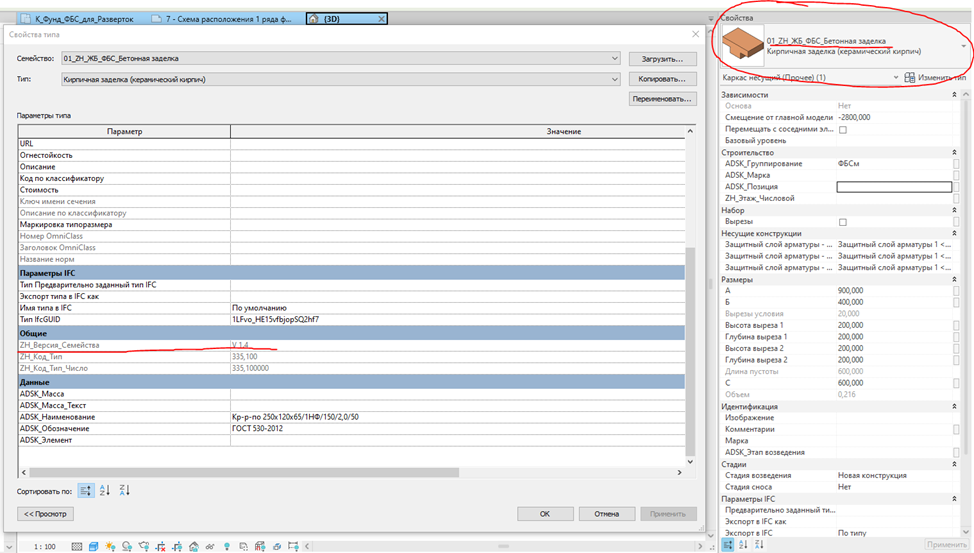

Необходимо проверить параметр - версию семейства семейства 01_ZH_ЖБ_ФБС_Бетонная заделка, версия семейства должна быть не ниже 1.4 для корректной работы плагина.

Рисунок 3.1.2. Проверка семейства

3.2. Работа с плагином

Нажимаем на значок плагина Фундамент блоки.

Далее нужно будет выбрать стену или стены, в которых необходимо выполнить раскладку.

Раскладка блоков будет производиться только в следующих семействах стен:

ZH_НСЩ_КЛД_400мм_клдк_бтнн_400мм_

ZH_НСЩ_КЛД_500мм_клдк_бтнн_500мм_

ZH_НСЩ_КЛД_600мм_клдк_бтнн_600мм_

Появиться значок «+» и если требуется выбираем еще стены, выбранные стены окрасятся в красный цвет. Если по ошибке выбрали не ту стену, то достаточно еще раз нажать на ошибочно выбранную стену.

Далее нажимаем на «Готово» сверху слева и плагин начнет раскладывать блоки и заделку. Нужно будет немного подождать.

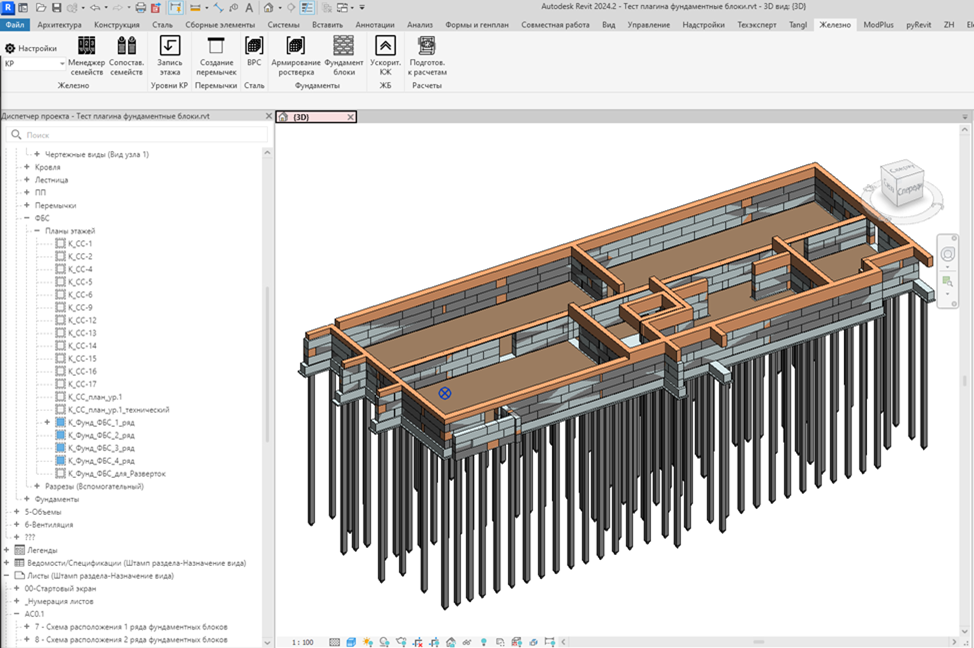

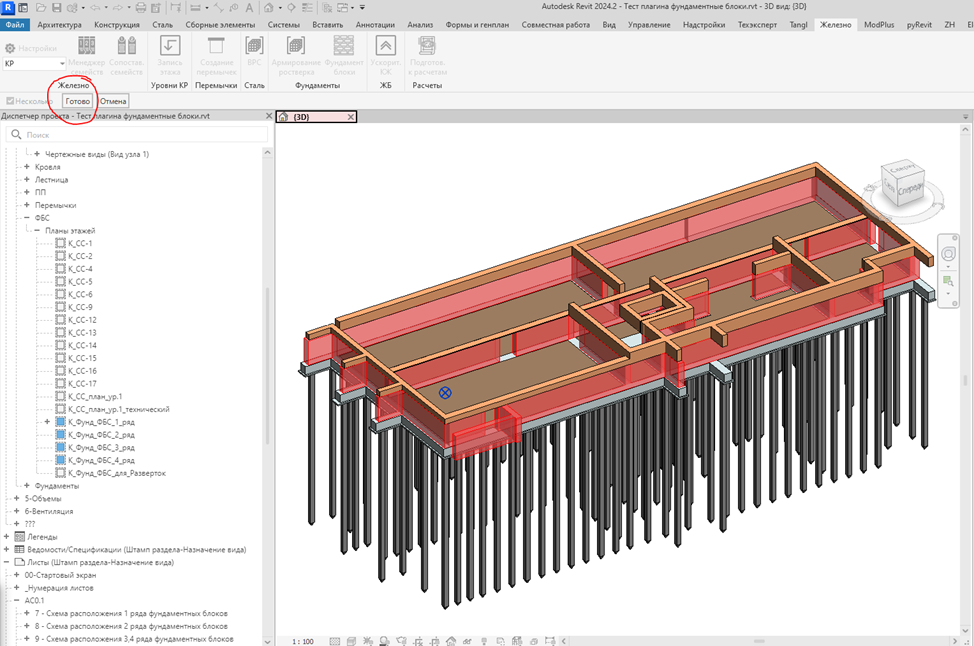

Рисунок 3.2.1. Выбор стен

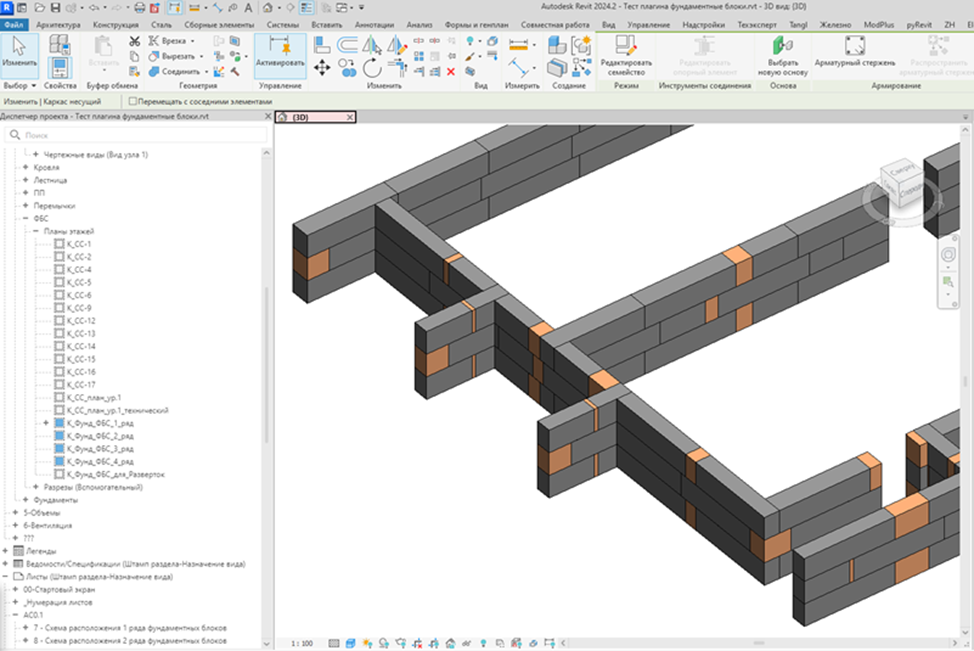

Результат.

Рисунок 3.2.2. Результат

Блоки раскладываются в соответствии с шириной стены, в стене шириной 500 мм раскладываются блоки ФБС шириной 500 мм, в стене шириной 400 мм раскладываются блоки ФБС шириной 400 мм и т. д.

Как видим, раскладка обходит проемы, но не ниши (отверстия).

Далее нужно визуально оценить результат раскладки блоков и подкорректировать раскладку, например в углах и пересечениях если необходимо.

Для контроля можно отключить стены в шаблоне вида или применив шаблон вида 4-К_3D_ФБС и ФЛ.

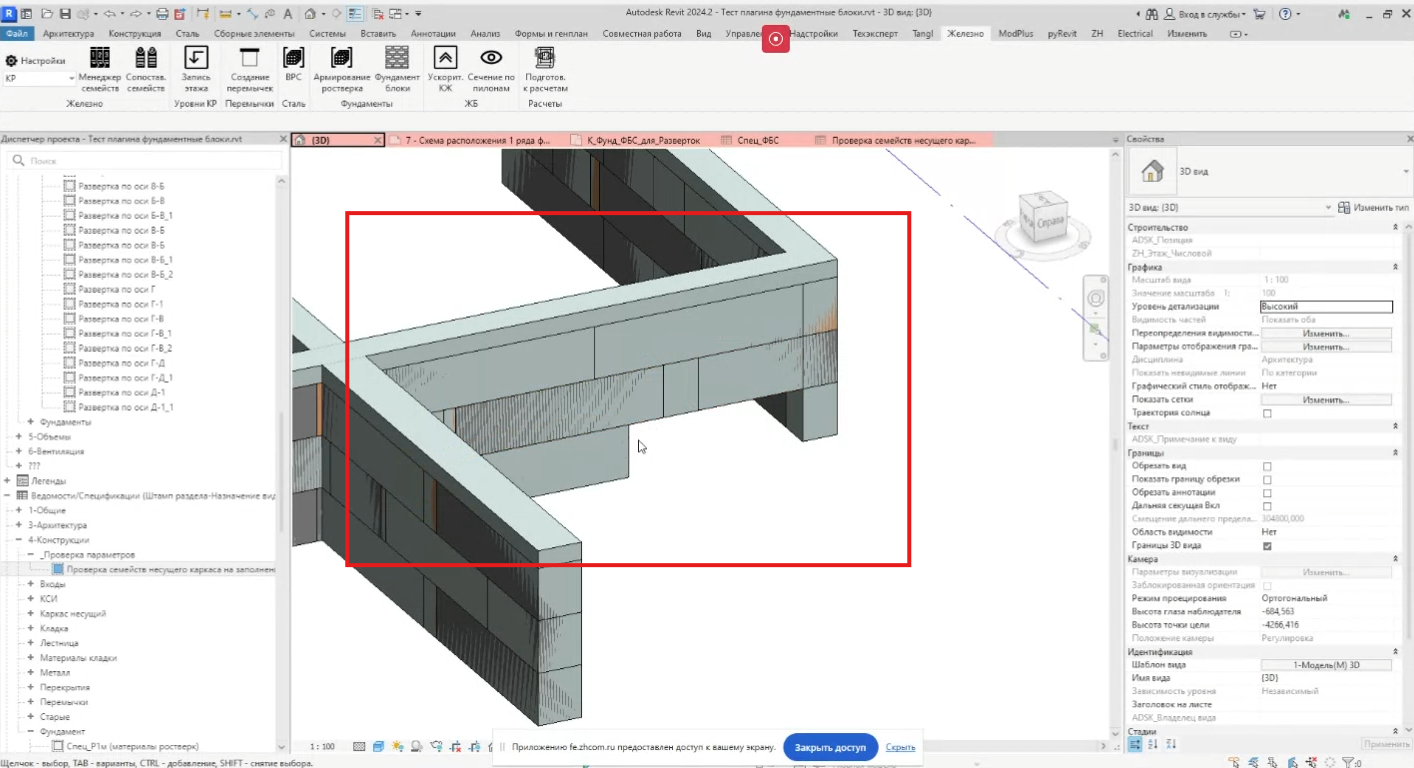

Рисунок 3.2.3. Контроль результата

Заделку менее 50 мм можно не делать.

В нашем случае раскладка корректна.

При раскладке также автоматически создаются развертки блоков.

Найти это можно в диспетчере проекта 4-Конструкции – ФБС – Разрезы вспомогательные.

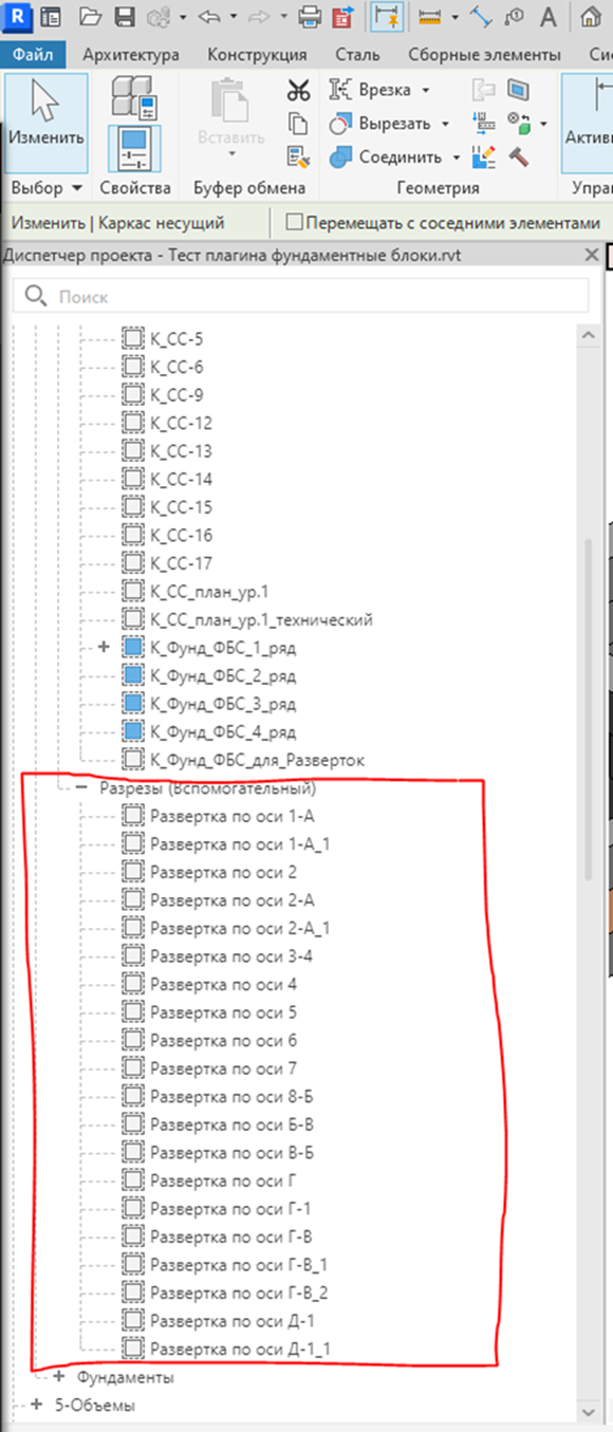

Рисунок 3.2.4. Развертки блоков

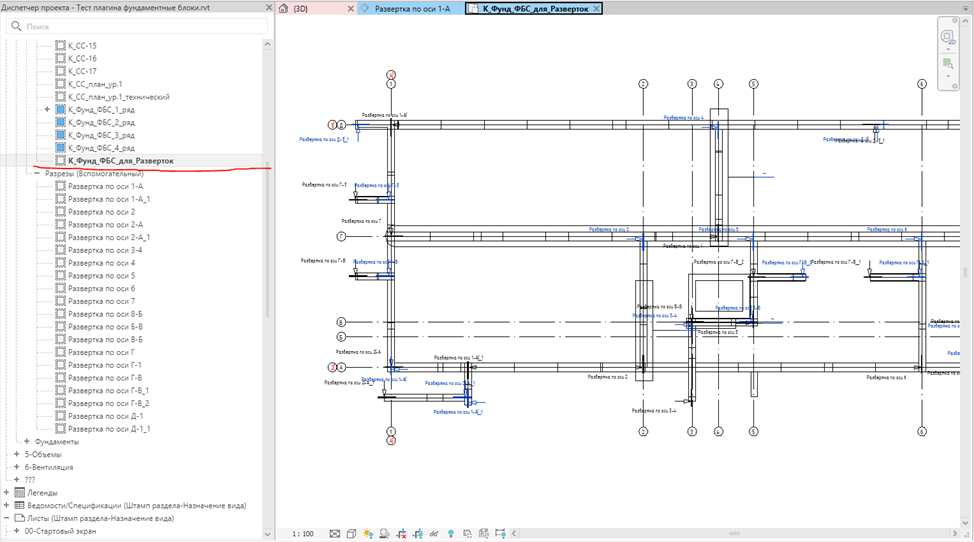

На техническом плане К_Фунд_ФБС_для_Разверток можно увидеть разрезы для разверток.

Рисунок 3.2.5. Технический план

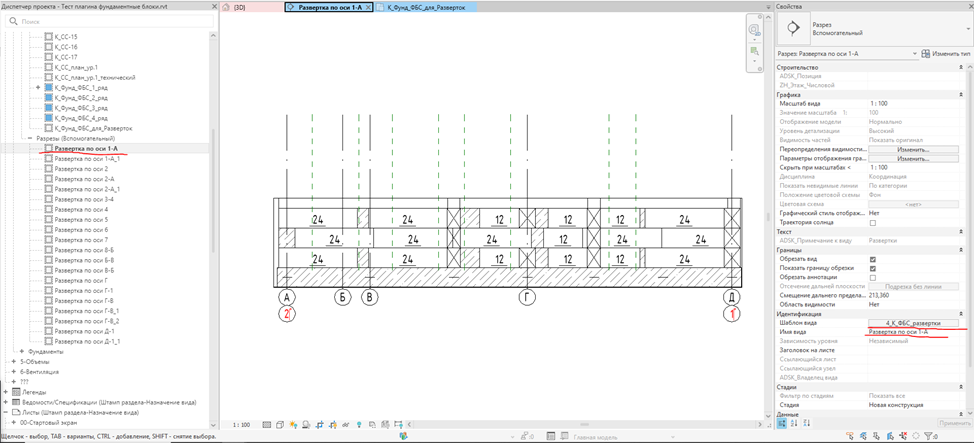

Зайдем в Развертка по оси 1-А шаблон вида 4_К_ФБС_развертки.

Рисунок 3.2.6. Развертка

Маркировка блоков проставляется автоматически. Если необходимо подправить, то заходим в спецификацию Спец_ФБС и правим позиции блоков.

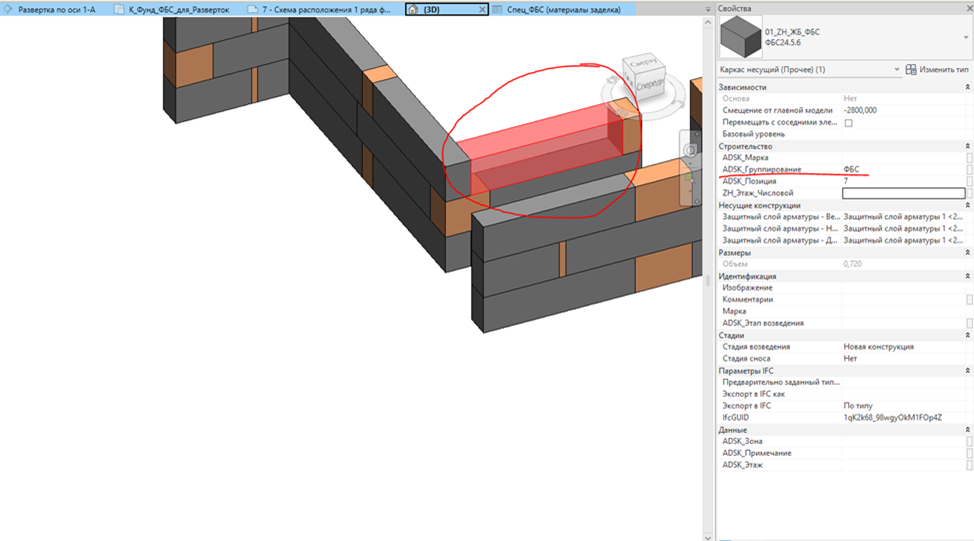

Группирование для блоков фундаментных и фундаментной заделки – ФБС и ФБСм проставляется автоматически.

Рисунок 3.2.7. Заполнение параметров

Можно проверить с помощью спецификации Проверка семейств несущего каркаса на заполнение параметрами.

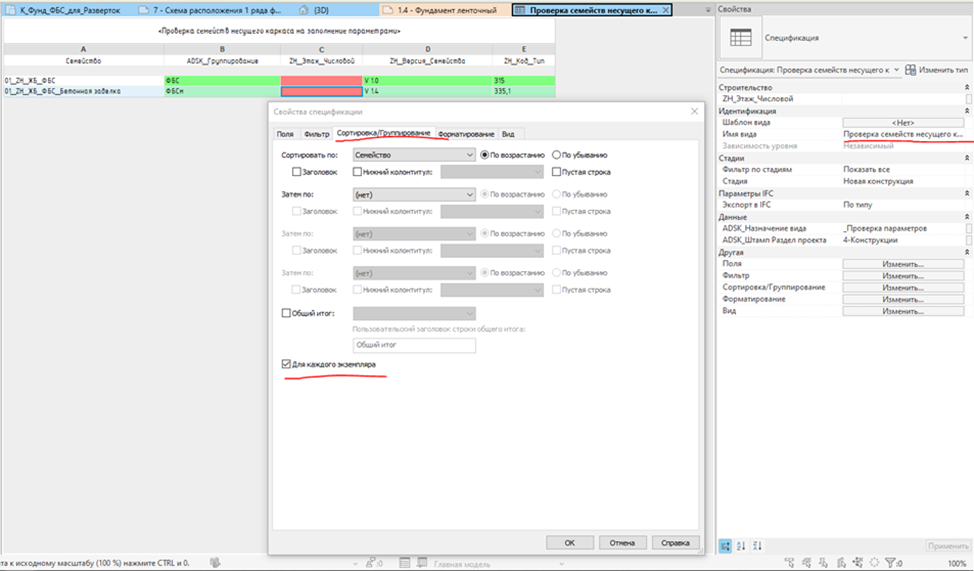

Сортировку сделаем для каждого экземпляра.

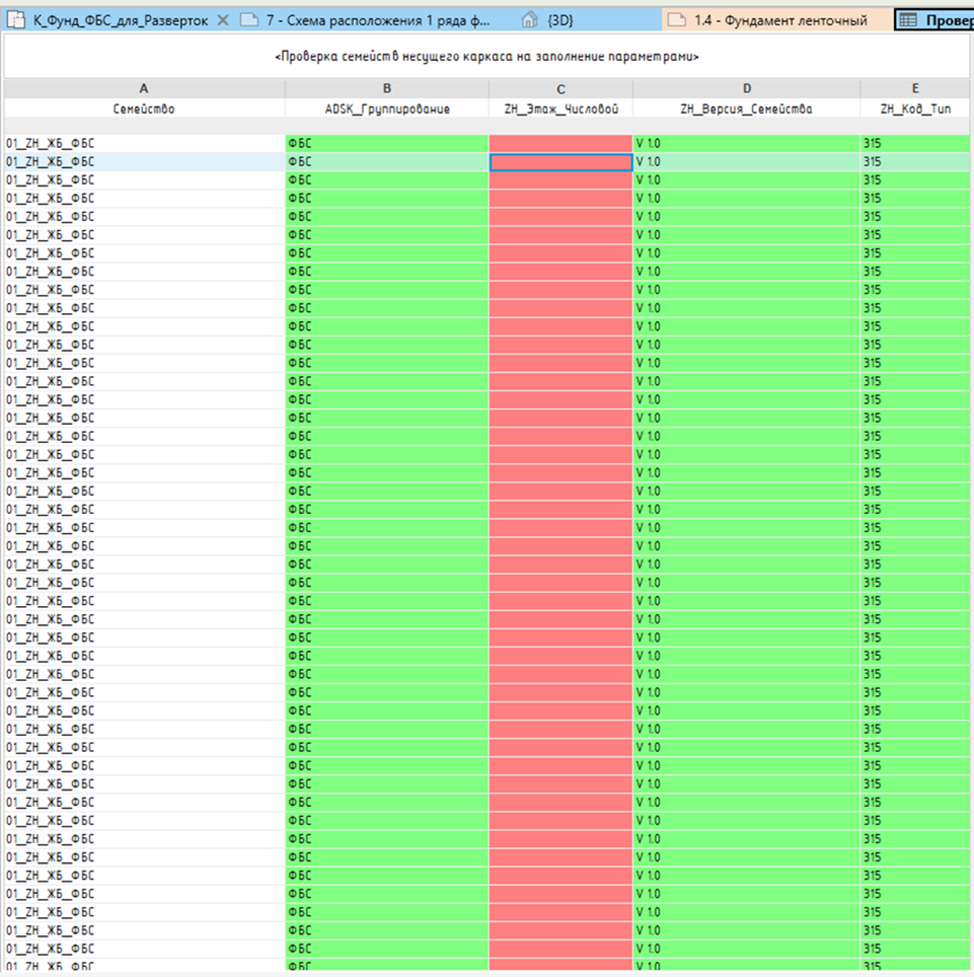

Рисунок 3.2.8. Проверка на заполнение параметров

По спецификации видим, что параметры ADSK_Группирование заполнены все, не заполняется параметр ZH_Этаж_Числовой, его заполняем вручную или через плагин Запись этажа (https://bim.zhcom.ru/books/04-instrukcii-konstrukcii/page/13-zapis-etaza).

Рисунок 3.2.9. Заполнение значения этажа

Достаточно через спецификацию Проверка семейств несущего каркаса на заполнение параметрами выделить фундаментные блоки и проставить группирование, также с заполнением заделки.

Оформляем развертки и планы как обычно согласно инструкции 04-Раскладка ФБС.

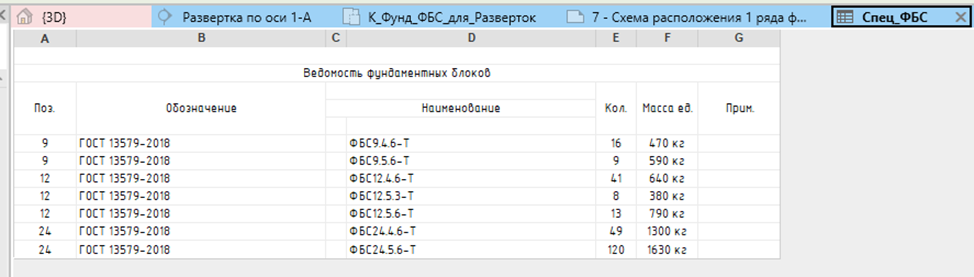

Спецификация также автоматически заполняется.

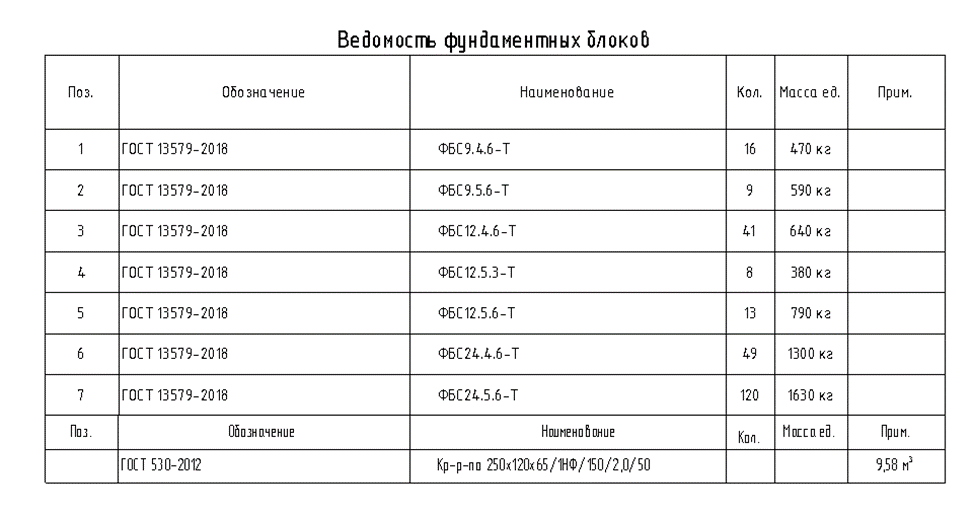

Рисунок 3.2.10. Спецификации

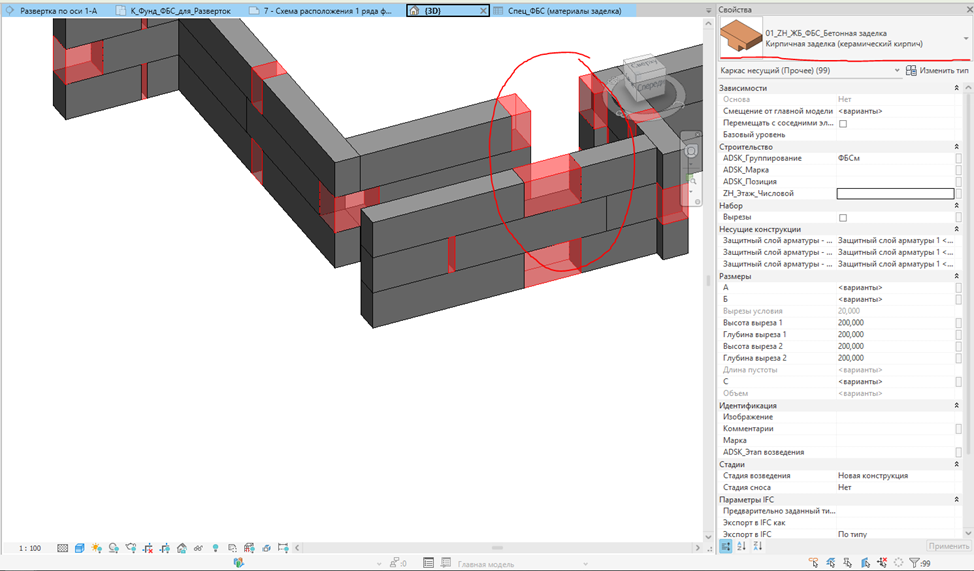

Пустые пространства заполняются Кирпичная заделка (керамический кирпич) семейство Кирпичная заделка (керамический кирпич).

Рисунок 3.2.11. Заполнение пустых пространств

Спецификация Спец_ФБС (материалы заделка) также заполняется автоматически.

Результат по спецификациям.

Рисунок 3.2.12. Результат спецификации

Плагин позволяет снять рутину с раскладки блоков, но нужно обратить внимание на некоторые моменты.

Плагин пока не может работать с отверстиями для прохода коммуникаций. Обход отверстий делаем вручную, корректируя раскладку блоков.

Если блоки нужно расположить ступенькой, когда стены под ФБС идут по разной высоте.

Если разная высота стен предвидится, из-за того что ростверк или фундаментные подушки идут на разной высоте, то стены нужно разделять.

Рисунок 3.2.13. Разная высота стен.

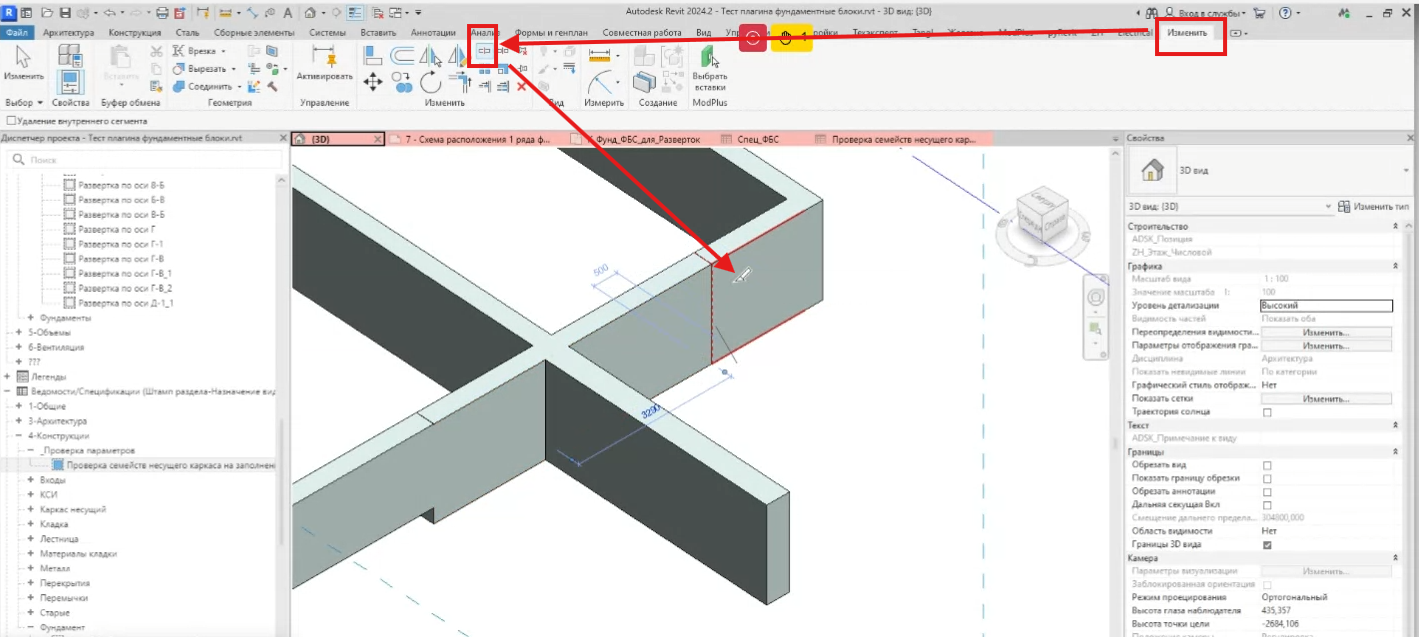

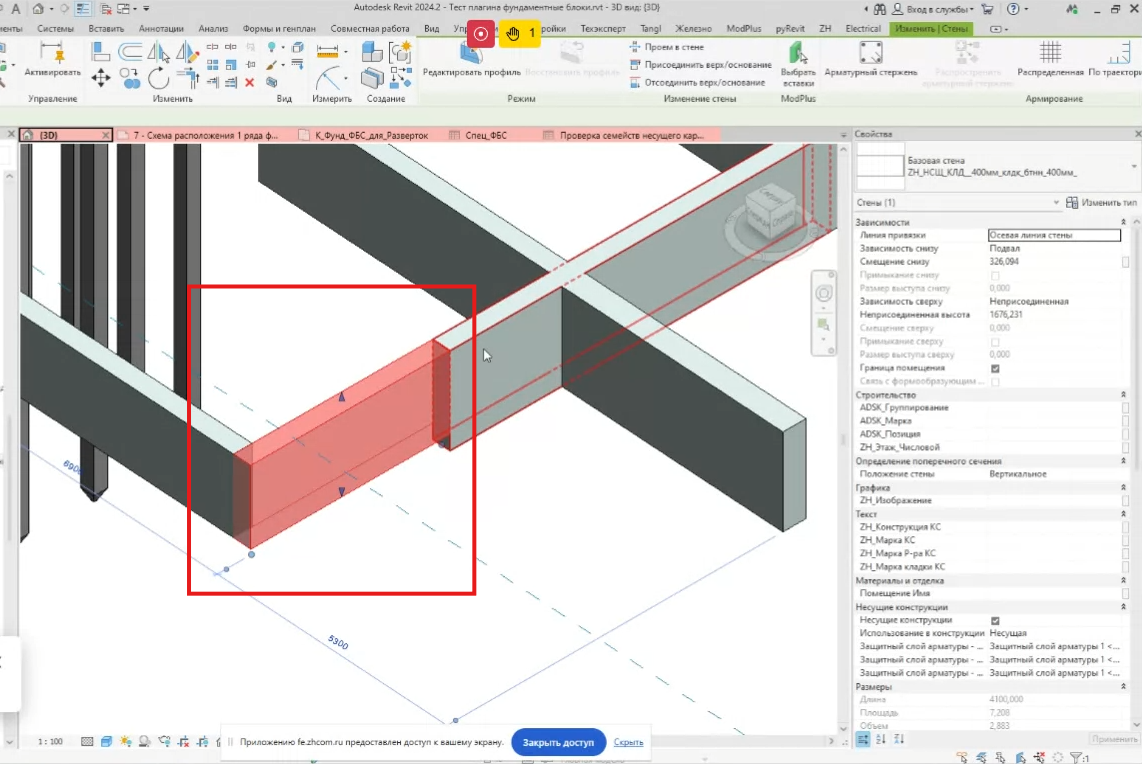

Разделить можно инструментами на вкладке изменить - разделить, наводим на стену которую хотим разделить и режем так как нам надо.

Рисунок 3.2.14. Инструмент разделить.

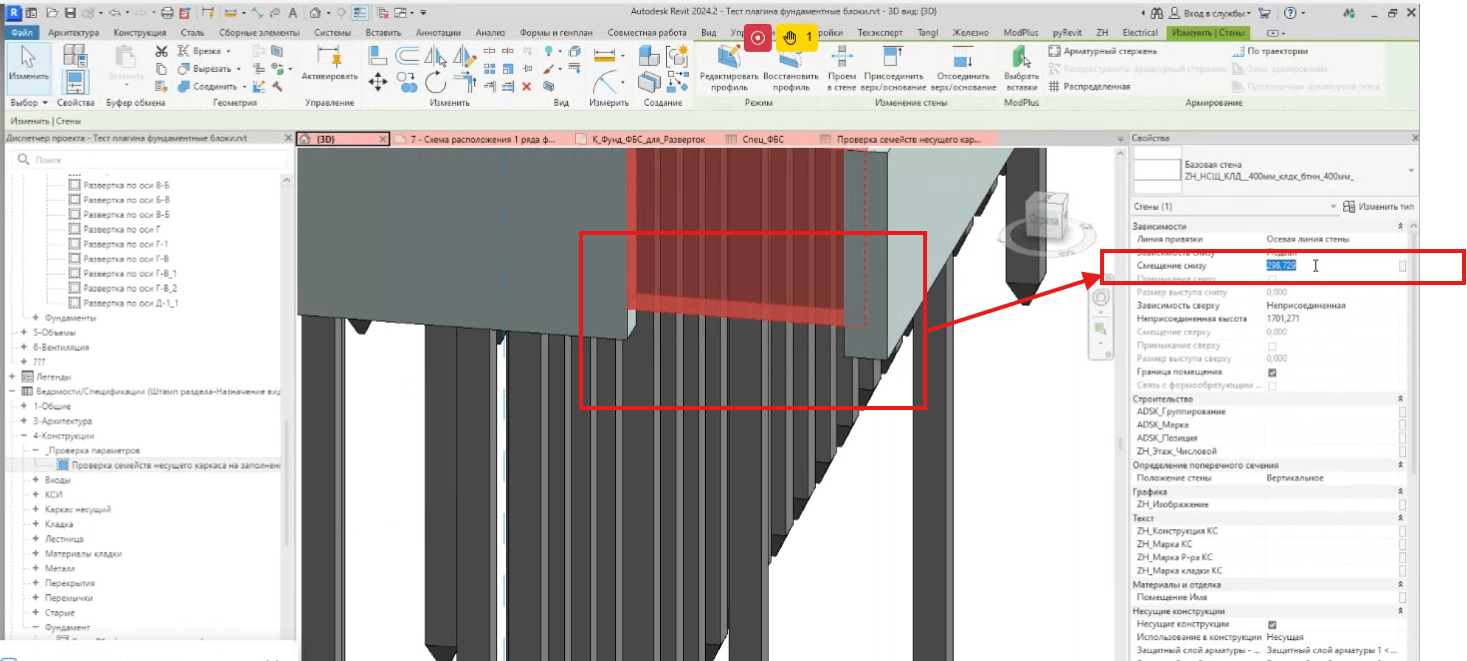

Далее изменяем высоту стены, снизу за бегунок или задаем параметр Смещение снизу

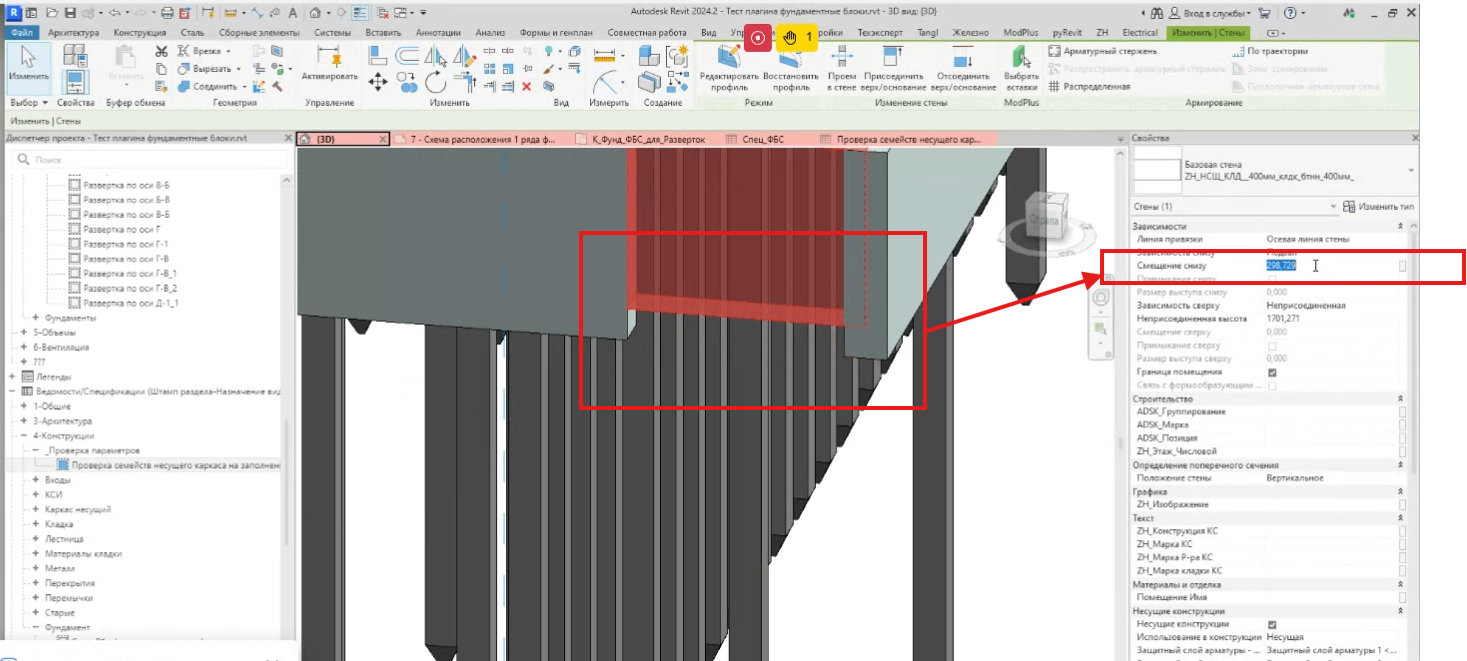

Рисунок 3.2.15. Результат резки и правка по высоте.

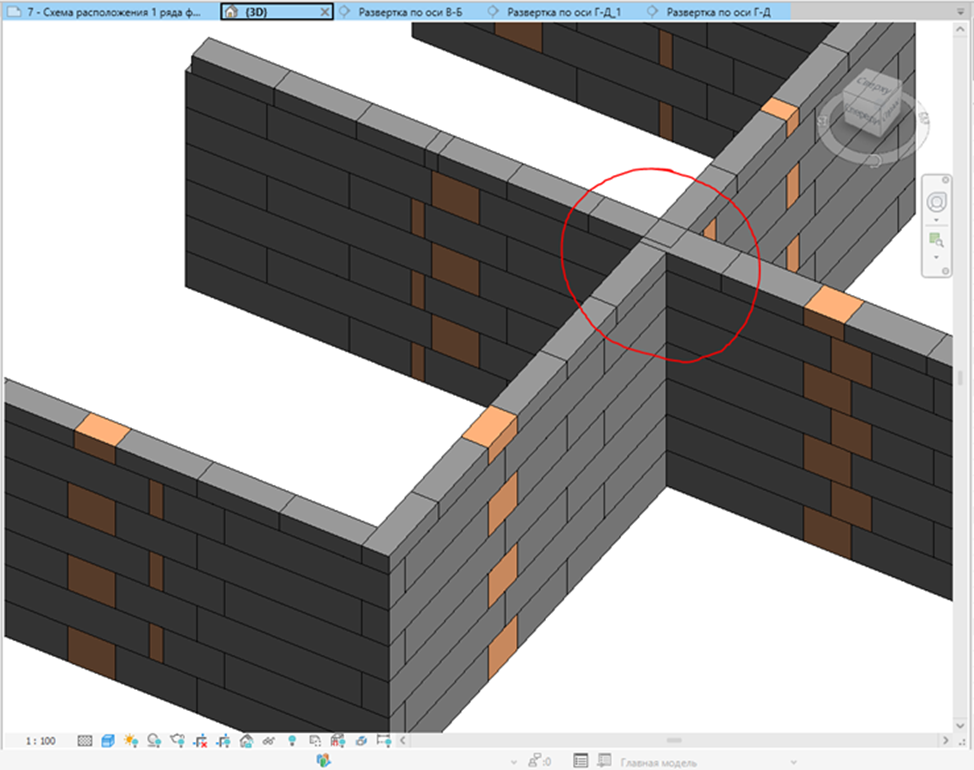

При сложных пересечениях стен, например 3 стены шириной по 400 мм и одна стена шириной 500 мм плагин иногда отрабатывает некорректно в верхнем ряду блоков. Правим вручную.

И далее уже раскладываем плагином для корректной раскладки блоков ФБС и заделки, выделяя все стены, в том числе которые меняли по высоте.

Рисунок 3.2.16. Результат раскладки при разной высоте.

Для корректной раскладки нужно делать перепады кратные по высоте 300 мм или 600 мм, кратные высоте блокам, лучше 600 мм.

Рисунок 3.2.17. Ошибки плагина

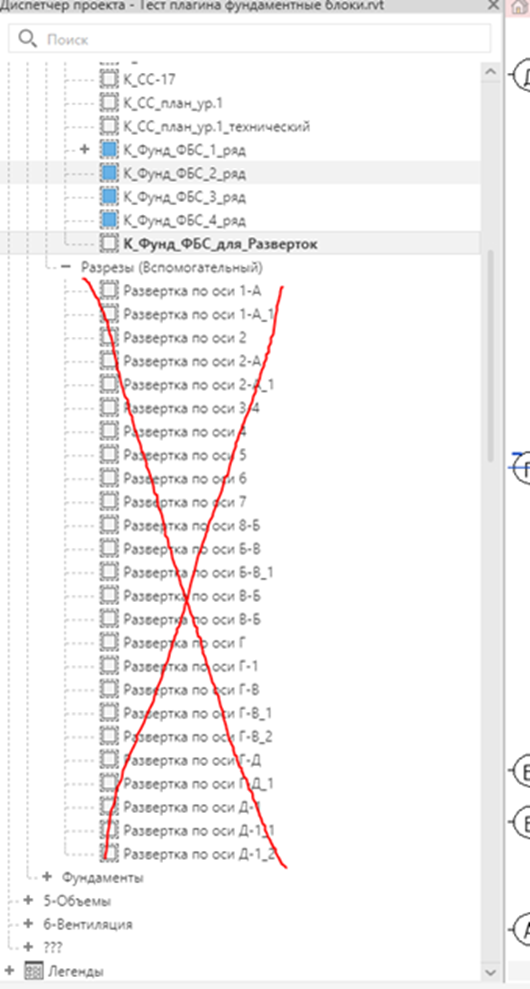

Если необходимо выполнить заново раскладку блоков на том же месте, то предварительно перед работой плагина нужно удалить все разложенные блоки и фундаментные заделки из стены, а также удалить все разрезы – развертки по оси.

Рисунок 3.2.18. Удаление разверток
