1.9 Развертки вентшахт

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный
v1.0	17.02.2026	Создание	Чудиновских Е. С.

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы работы плагина.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Работа с плагином Развертки вентшахт

3.1 Предназначение.

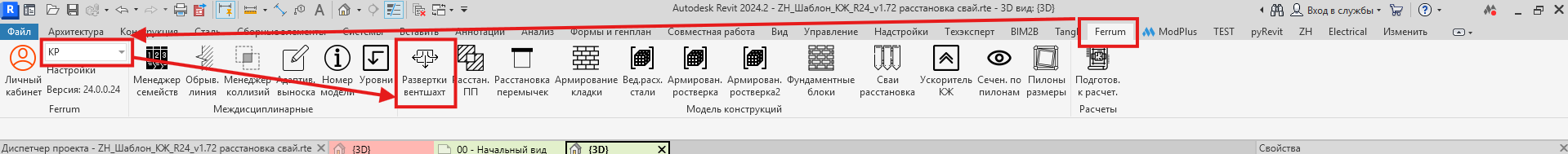

Плагин находится на вкладке ZH программы Revit.

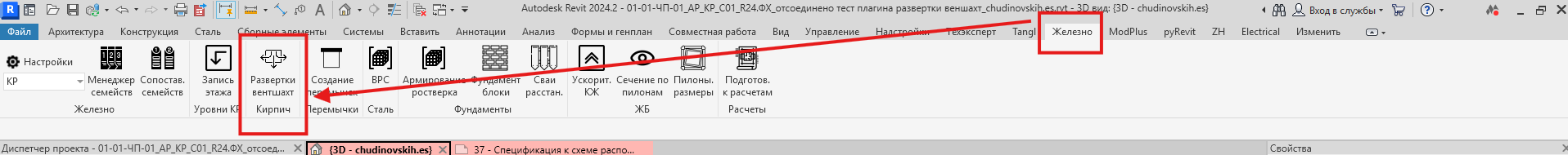

Рисунок 3.1.1. Расположение плагина

Плагин предназначен для ускоренного проставления разрезов (разверток по стенам с вентканалами) на тех планах этажей, выноске их на отдельные листы а также проставления поэтажных планов вентканалов по развертке и их выноске на отдельные листы.

Рассмотрим на примере разделов АР_КР (кирпич) и ОВ

В модели, которой вы работаете АР_КР подгружаете связь ОВ.

Не забываем правильно привязывать файл по координатам: Авто - По общим координатам.

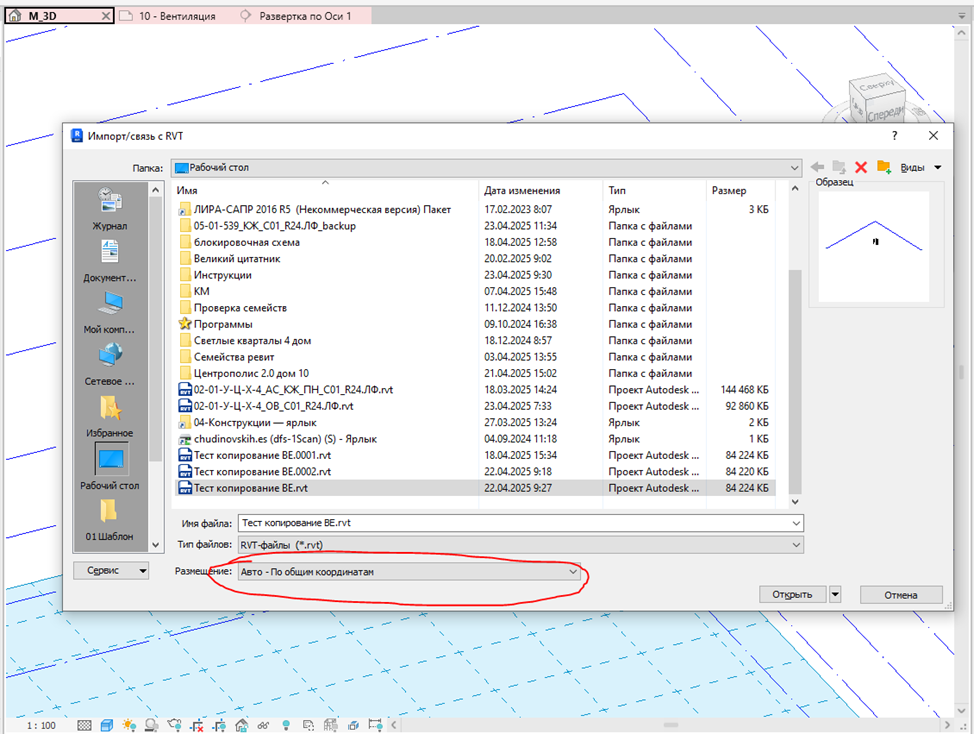

Рисунок 3.1.2. Добавление связи

Далее согласно инструкции по работе плагина 1.1 Копирование из св. файлов внедяем элементы вентиляции- https://bim.zhcom.ru/books/04-instrukcii-konstrukcii/page/11-kopirovanie-iz-sv-failov.

3.2 Работа плагина.

Основой для работы плагина служат элементы вентшахт, они должны быть внедрены в модель.

Перейдем на техплан в разделе К_Вентиляция, например К_Вентиляция_9этаж Тех.план с шаблоном вида 4_К_Вентиляция_Тех.План и нажимаем на значок плагина Развертка вентшахт.

Плагин расставит разрезы (развертки) на техплане, назовет их, применит к разрезам шаблон вида 4_К_Вентиляция_Развертка по оси и вынесет сами развертки на отдельные листы.

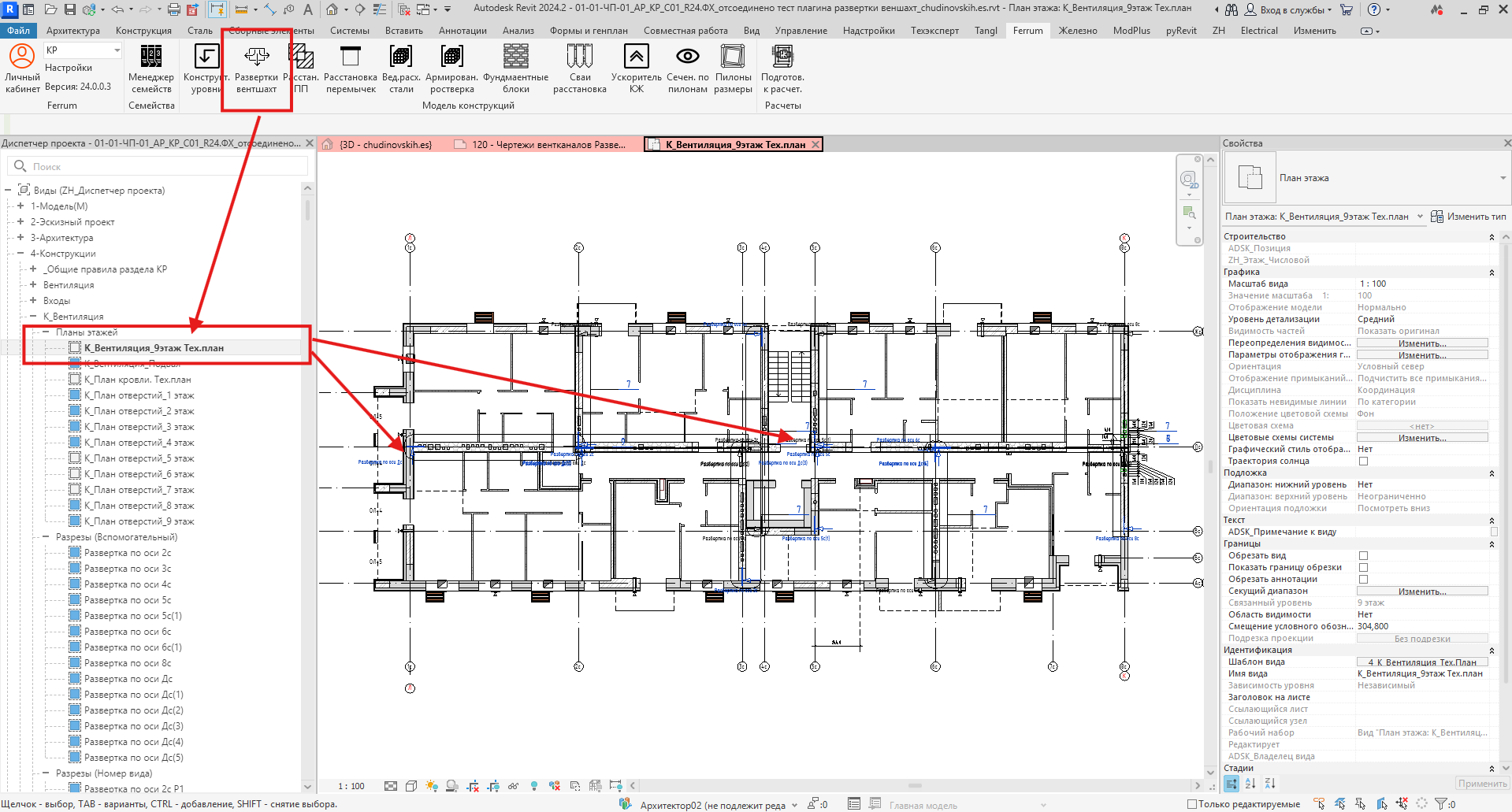

Рисунок 3.2.1. Работа плагина и создание разверток

В диспетчере проекта появятся вновь созданные развертки.

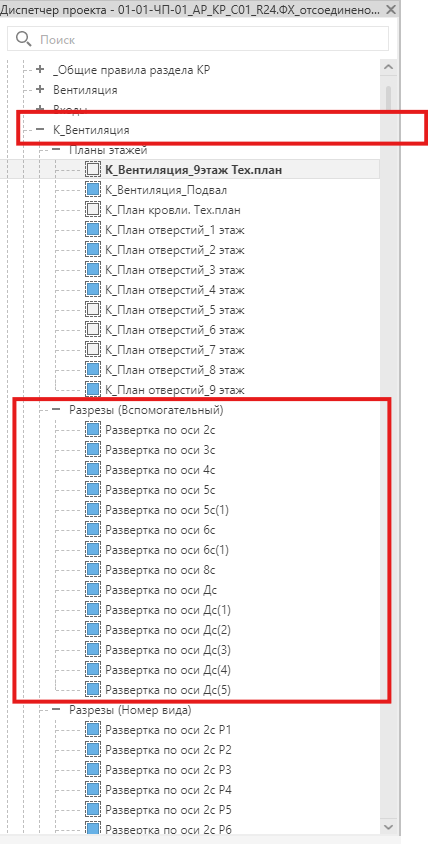

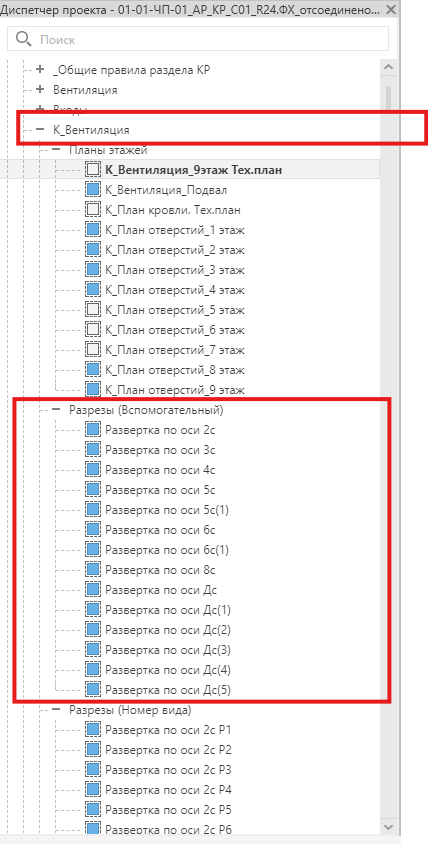

Рисунок 3.2.2. Вновь созданные развертки в диспетчере проекта

Так же если зайти на созданные развертки. например 2с то увидим что и поэтажные разрезы создались с назначенным шаблоном вида 4_К_Вентиляция_Разрез по развертке.

В диспетчере проекта также появятся поэтажные разрезы с разверток.

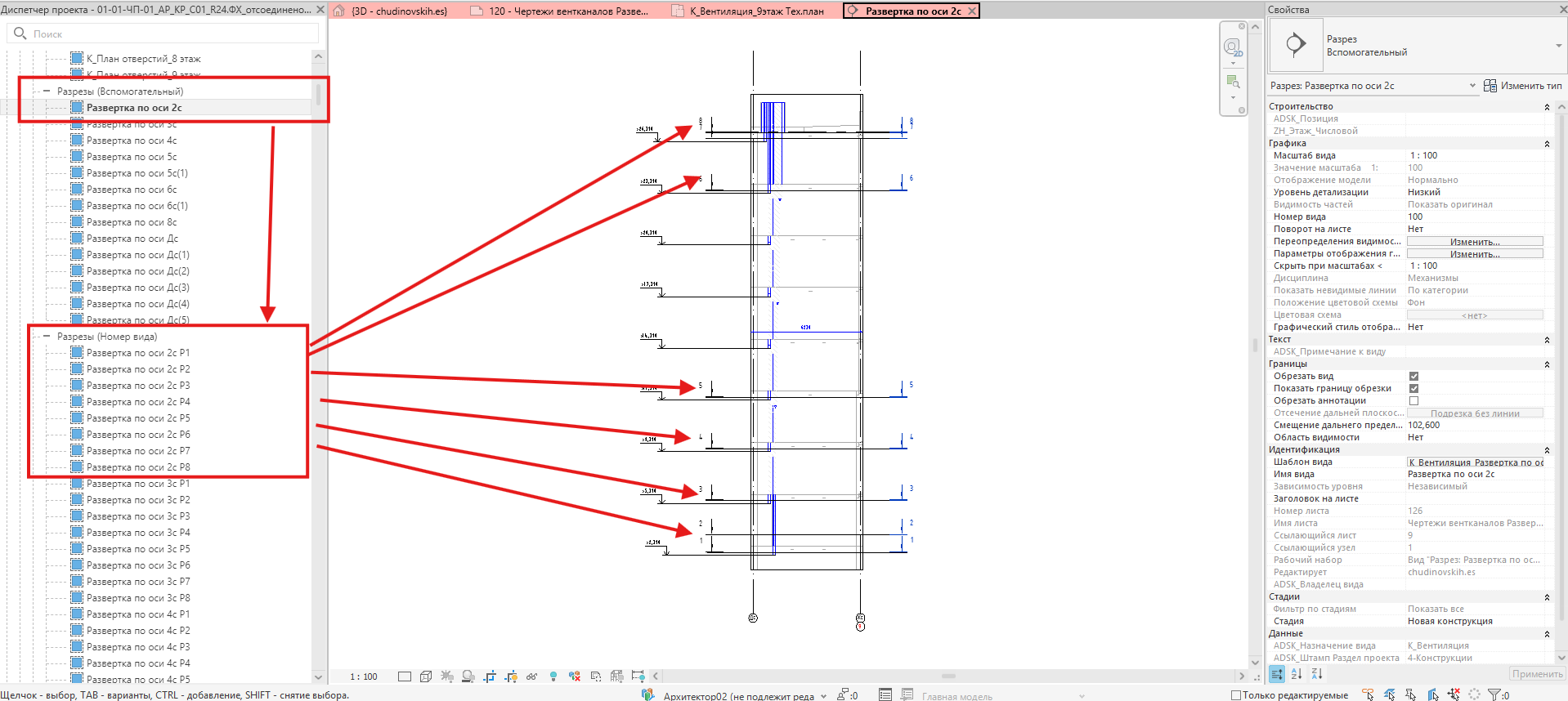

Рисунок 3.2.3. Вновь созданные поэтажные планы в диспетчере проекта и на развертке

Разрезы поэтажные создадутся только если меняется сечения вентканалов и добавляются новые, тоесть если есть отличия от предыдущего этажа, добавляется разрез поэтажный.

Если на развертке что-то некорректно отображается то применяем высокую детализацию и если необходимо то можно подвигать на тех плане сам разрез развертку и поменять границы разреза.

Перейдем на вновь созданные листы с развертками и поэтажными планами.

Листы создадутся в группе по 3 знаками вопроса - ??? с номерами больше 100.

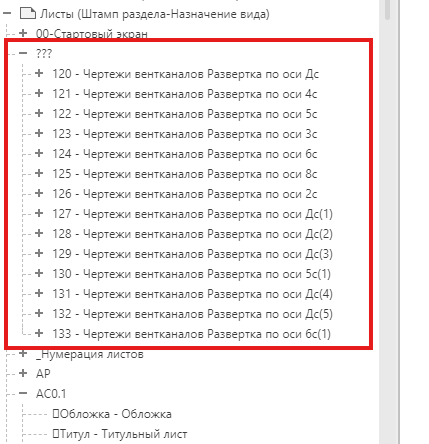

Рисунок 3.2.4. Вновь созданные листы в диспетчере проекта

Заголовки у разверток и поэтажных планов появляются автоматически и расставляются также автоматически. Номера разверток берет от осей. Поэтажных планов от номера разреза. Если необходимо то поэтажные разрезы можем двигать на развертках.

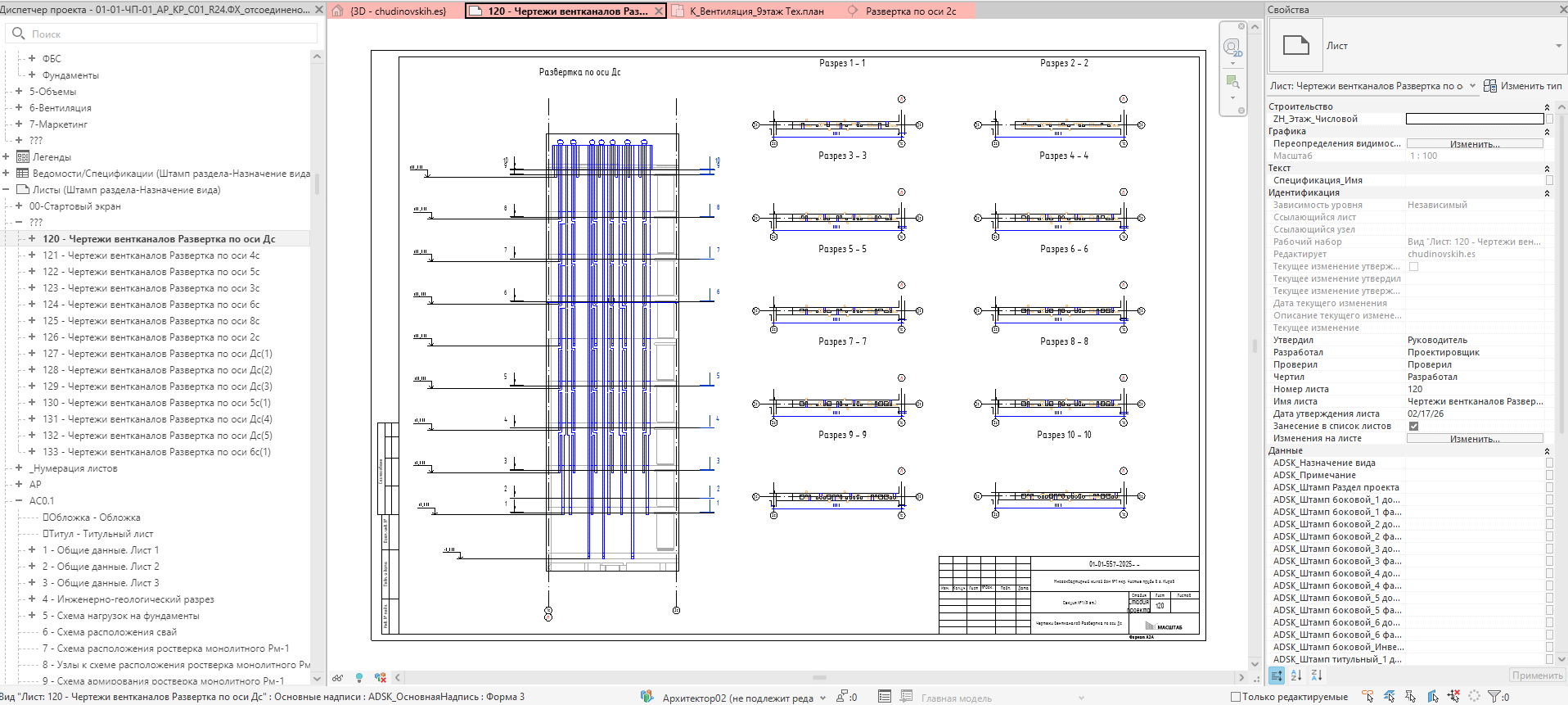

Рисунок 3.2.5. результат созданного листа плагином с вынесенными развертками и поэтажными планами

Далее проверяем все ли корректно. Редактируем номера листов, наименования разверток и поэтажных планов, границы разрезов и поэтажных планов. Оформляем стандартными методами аннотаций - разрезы, высотные отметка, выноски, элементы узлов, смотрите инструкцию - 13-Развертки вентканалов https://bim.zhcom.ru/books/04-instrukcii-konstrukcii/page/13-razvertki-ventkanalov.

Видеоинструкция: путь - P:\10_Документы\Bim\_Совещания\КР\Плагины\Железно\Развертки вентшахт\, файл Развертки вентшахт.mp4.

3.3 Особенности работы плагина.

3.3.1 Не нажимать повторно на кнопку плагина, для повторной расстановки разверток и поэтажных планов, плагин продублирует все ранее созданное в том числе листы. Если у вас какие то изменения то проще подредактировать (добавить разрез - развертку или разрез - поэтажный план вручную).

3.3.2 Если хотите заново прогнать плагин, то предварительно удалите из диспетчера проекта все развертки, поэтажные планы и листы и после этого только запускайте плагин.
