08 - Элементы перекрытия.

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный
1.0	22.10.25	Создан	Гулькевич Я.М.

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.



3. Семейства

Элементы перекрытий моделируются в основном плитами перекрытия:

«01_ZH_ЖБ_Плиты_ПБ_220»
«01_ZH_ЖБ_Плиты_ПБ_220_Эталон»
«01_ZH_ЖБ_Плиты ПТ серия 1.243»
«01_ZH_ЖБ_Плиты_ПК_2,3_7,2м»

Так же в некоторых случаях используются семейство перемычки:

«01_ZH_ЖБ_Перемычки_ПБ_65»
«01_ZH_ЖБ_Перемычки_ПБ_88»
«01_ZH_ЖБ_Перемычки_ПП_65»
«01_ZH_ЖБ_Перемычки_ПП_88»
или сразу сборная версия – «01_1_ZH_СК_ЖБ_Перемычки»

Для индивидуальных плит изготовляемых на заводе, балконных плит и плит шахты лифта же используется семейство:

«01_ZH_ЖБ_Плита индивидуальная»

Для монолитных же участков изготовляемых на стройке(опалубке):

"01_ZH_ЖБ_Монолитная_Плита"

"01_ZH_ЖБ_Монолитная_Плита_треугольная"

"01_ZH_ЖБ_Монолитные_участки_U_образные"

"01_ZH_ЖБ_Монолитные_участки_Z_образные"

"01_ZH_ЖБ_Монолитные_участки_балочные"

Для попадания всех элементов им необходимо задать параметр «ADSK_Группирование» - ПП и «ZH_этаж_числовой»

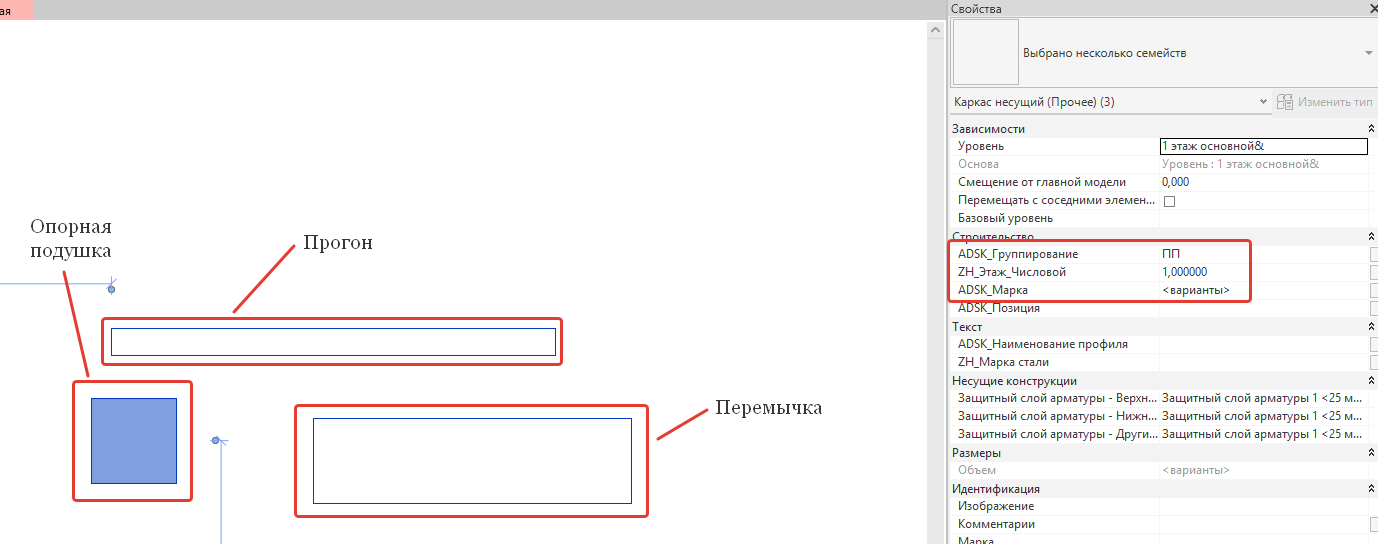

Рис. 3.1

При вынесении на план они будут отображаться, однако, на некоторых шаблонах вида для плит перекрытия им, возможно, предварительно нужно будет заполнить параметр "ADSK_Группирование" - ПП.

Для металлических конструкций в плитах перекрытия разработана отдельная инструкция

4. Работа со спецификацией элементов перекрытия

Для попадания всех элементов перекрытия в спецификацию нужно, чтобы у них был заполнен параметр группирование(об этом было выше).

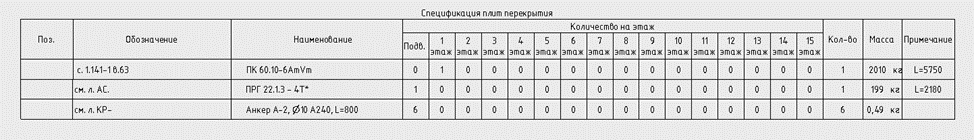

Рис. 4.1

Важное примечание!

Спецификация для плит типа ПК, работает из-за сложности наименования для плит ревита формируется из нескольких позиций, из-за этого спецификация разбивается на две составные, одна для плит перекрытия, другая для всех остальных элементов

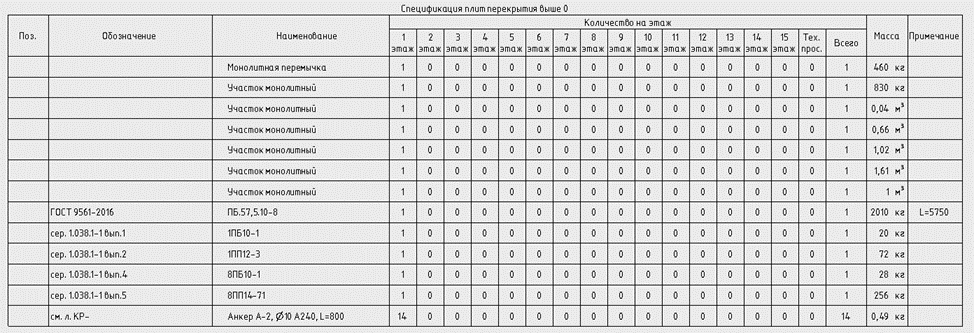

Рис. 4.2

5. Подрезка элементов перекрытий.



Для моделирования различных плит перекрытий необходимо иногда их подрезать. Для этого нужно воспользоваться семейством «03_ZH_подрезка плит под углом».

Выносить его можно как через 3д вид, так и через план. Если выносите семейство через план, сразу же необходимо задать ему параметр «ADSK_Группирование» - ПП, для отображения на плане. Затем настроить геометрические параметры:

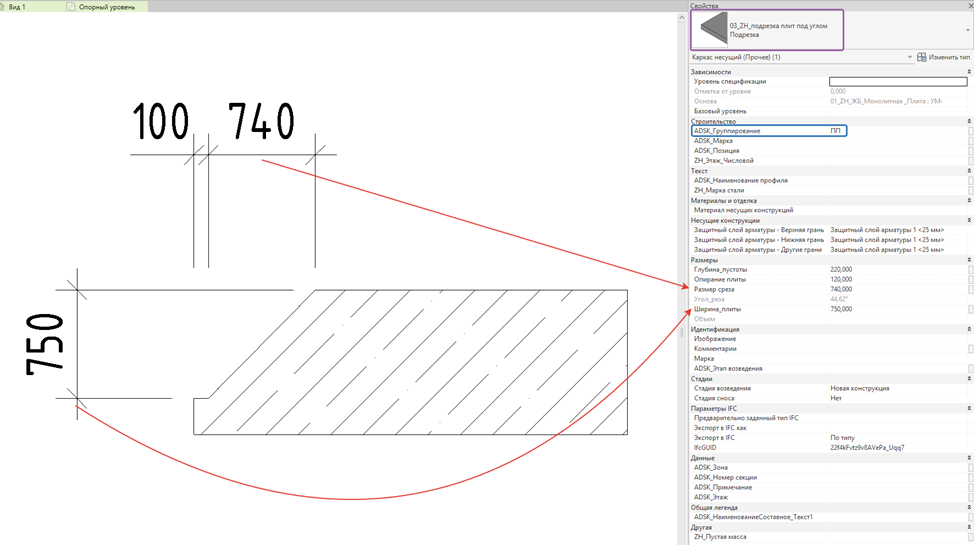

Рис. 3.1 – параметризация подрезки.

Параметр 100 – является параметром типа, данный параметр никогда не должен быть равен 0 и изменяется через вкладку «Изменить тип»

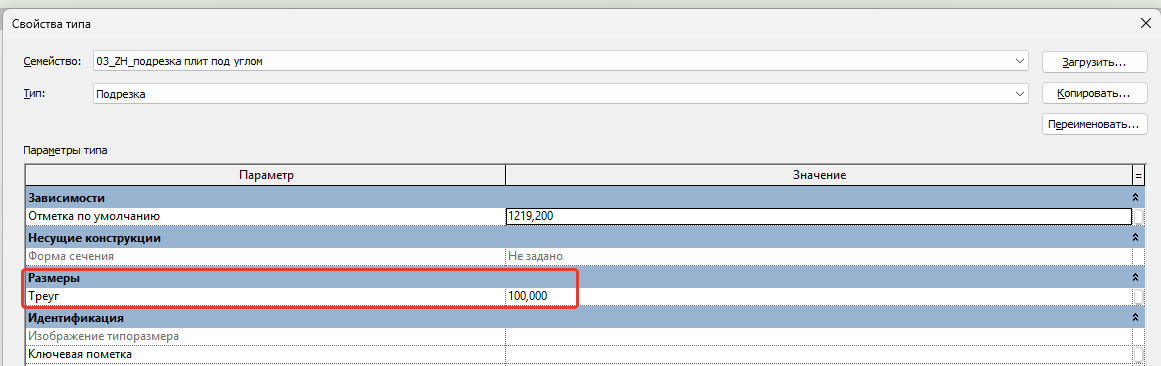

Рис. 3.2 - параметр "треуг".
