Расчет лотка

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Общие положения

Плагин «Расчет лотка» был реализован с целью автоматизировать процесс подбора габаритов кабельного в соответствии с данной методикой расчета - Методика расчета лотка (дальше будет маркироваться *)

4. Принцип работы

Принцип работы данного плагина сводится к тому, что пользователь выбираем электрические цепи/элементы автоматических выключателей или кабеля со схем, после чего информация о кабельной продукции записывается в свойства кабельного лотка и по методике*, рассчитывается минимальная ширина при заданной высоте кабельного лотка.

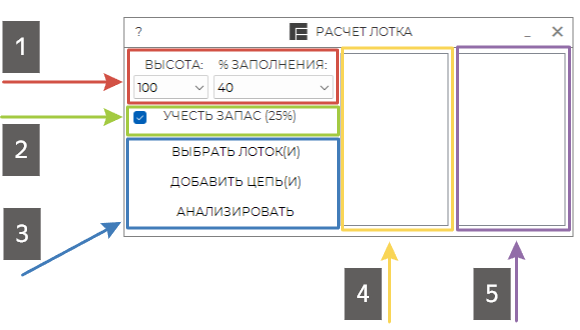

Ознакомимся с окном плагина.
Данная команда находится на вкладке "Electrical" - "Расчет лотка"

После нажатия на которую откроется следующее окно:

1 - Стартовые параметры для расчета.
- 1.1 "Высота" - Принимаем, что высота лотка является неизменяемой величиной и по умолчанию равна 100мм (данное значение можно изменить раскрыв список)
- 1.2 "% Заполнения" - по умолчанию указан процент максимального заполнения лотка кабельной продукцией на 40% согласно методике*. Данное значение можно менять с 40% на 35%
2 - По методике* для обеспечения возможности расширения кабельной трассы без прокладки дополнительных лотков полученную величину поперечного кабельной продукции рекомендуется увеличить на 25%. Если флажок установлен, то данный запас будет учтен при расчете.
3 - Основные команды:
- 3.1 "Выбрать лоток(и)" - при нажатии на которую пользователь может выбрать необходимые кабельные лотки из модели.
- 3.2 "Добавить цепь(и)" - позволяет выбрать электрически цепи / семейства автоматов и кабеля из модели и прописать кабель в выбранный кабельный лоток.
- 3.3 "Анализировать" - запускает расчет размеров выбранного кабельного лотка.
4 - Область, где будут отображаться выбранные кабельные лотки
5 - Область, где будет отображаться кабельная продукция в выбранном кабельном лотке.

5. Методика работы

1 - Необходимо определиться какой участок кабельного лотка необходимо рассчитать;
2 - Нужно запустить плагин "Расчет лотка";
3 - Нажать на кнопку "Выбрать лоток(и)" и выбрать нужный участок из модели;

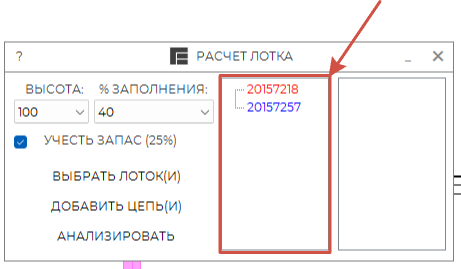

4 - Выбранный лоток отобразиться в области(4) (будет отображаться его Id);
Если лоток участвует в рабочих сетях, то текст будет синего цвета, если в аварийных - красным.5 - Перед тем как рассчитать лоток, необходимо выбрать нужный из области(4).

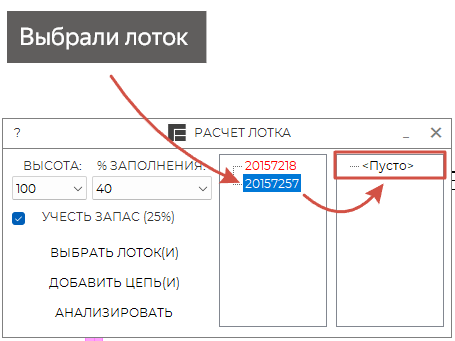

Если выбранный участок впервые рассчитывается, то в области(5)  будет слово "<Пусто>", т.е. на данный лоток ни одна из цепей не была размещена.

6 - Чтобы добавить в лоток группы электрических сетей, необходимо:
6.1 - Выбрать электрические цепи из "Диспетчера инженерных систем" и нажать на кнопку "Добавить цепь(и)"

6.2 - Выбрать экземпляры семейств (у которых заполнен параметр "Номер цепи"):
"TSL_2D автоматический выключатель_Щит";
"TSL_2D автоматический выключатель_ВРУ";
"TSL_Кабель" и нажать на кнопку "Добавить цепь(и)"

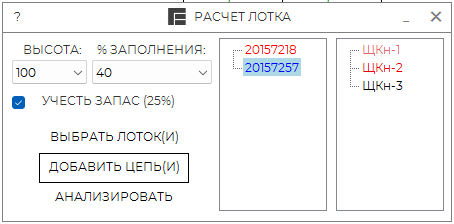

После выбора электрических цепей область(5) будет заполнена информацией по именам групп.

Элементы в области(5) будут иметь цветовую окраску, которая будет говорить о следующем:

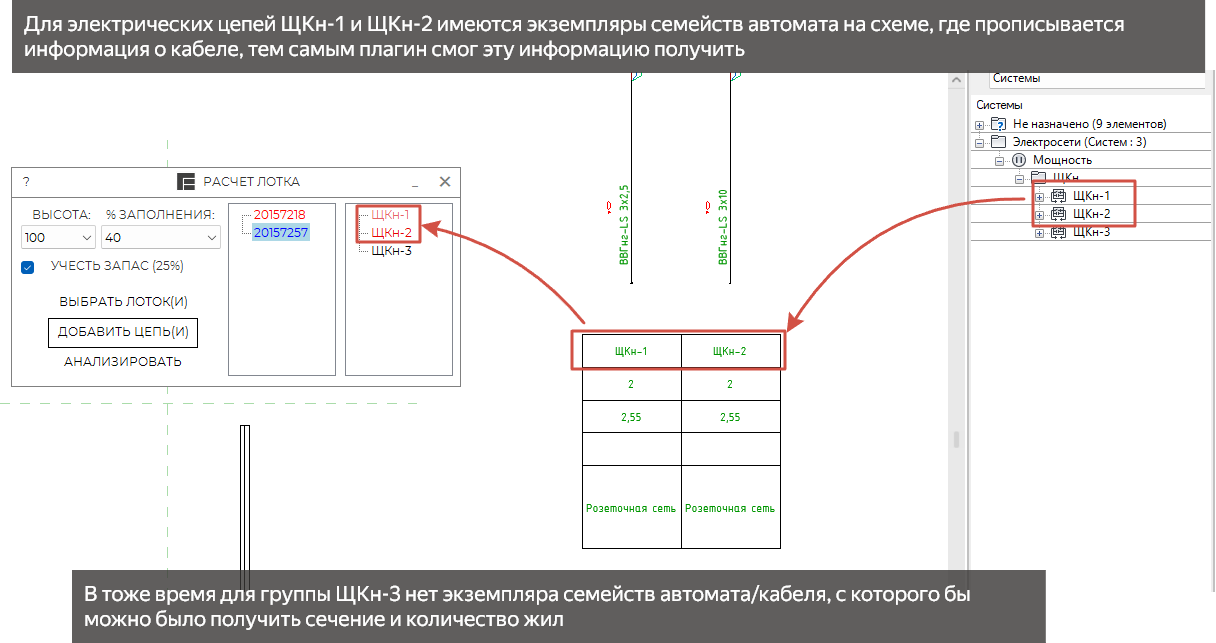

- Если цвет черный, то данной электрической цепи нет на схемах, тем самым мы не можем определить, какой кабель необходимо использовать для расчета. (в примере это группа "ЩКн-3")
- Если цвет отличный от черного (ярко-красный / бледно-красный), то данные электрические цепи имеются в проекте на схемах и с них был получен кабель (сечение и количество жил). (в примере это группа "ЩКн-1, ЩКн-2").
Интенсивность цвета (бледно/ярко) отражает степень заполнения данным кабелем пространство в лотке.

Исходя из примера ниже для группы ЩКн-2 кабель сечением 3х10, а для ЩКн-1 - 3х2.5. Тем самым группа ЩКн-2 в плагине будет окрашена более ярким красным цветом, сигнализируя о том, что в данном лотке именно эта группа в большей степени заполняет пространство лотка. (данное окрашивание несет в себе исключительно информационные характер)

7 - Если навести курсор мыши на ту или иную группу, то будет отображаться предварительная информация по добавленной группе.

 А т.е. - Сечение и количество жил проводника:
          - Площадь сечения данной группы;
          - Масса кабельной продукции на погонный метр.
Если же электрической цепи нет на схемах, то будет сообщение "<Нет группы на схеме>".

8 - Чтобы добавить электрические цепи к уже имеющимся в выбранном лотке, необходимо произвести действия из п.6.
Чтобы удалить электрическую цепь из выбора (область(5)), необходимо сделать двойной клик левой кнопкой мыши по группе, которую необходимо убрать из расчета.

9 - Финальный этап расчета (при условии, что все необходимые электрические цепи были добавлены в выбранный лоток) - это нажать на кнопку "Анализировать".

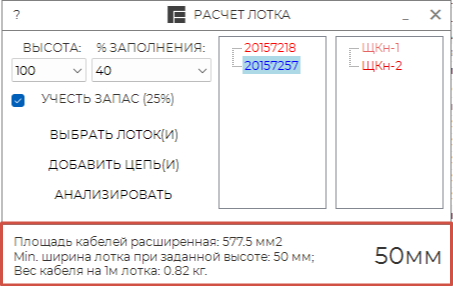

После чего по стартовым значениям "Высоты" / "% заполнения" (и запасу в 25% если стоит флажок) будет рассчитан выбранный участок кабельного лотка. И в нижней части окна плагина будет отображена выноска с результатом, где будет отображено:
- Площадь кабелей расширенная;
- Min. ширина лотка при заданной высоте;
- Масса кабеля на 1м лотка.

10 - По расчетным значениям плагина специалист в свою очередь принимает решение, будет ли он менять участок лотка на минимальную расчетную величину или оставит данный участок без изменений.



5. Побочные преимущества

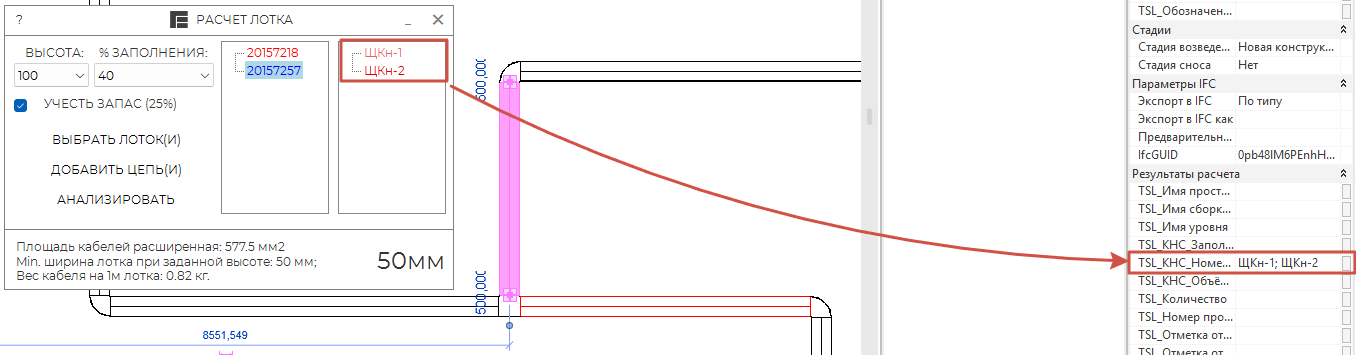

Помимо того, что пользователь добавляет электрические цепи(группы) в участки кабельного лотка, он автоматически заполняет для выбранного участка значение всех выбранных цепей в параметр "TSL_КНС_Номер группы". Вследствие чего данный участок кабельного лотка можно промаркировать, отобразив все проходящие по данному участку лотка электрические группы.

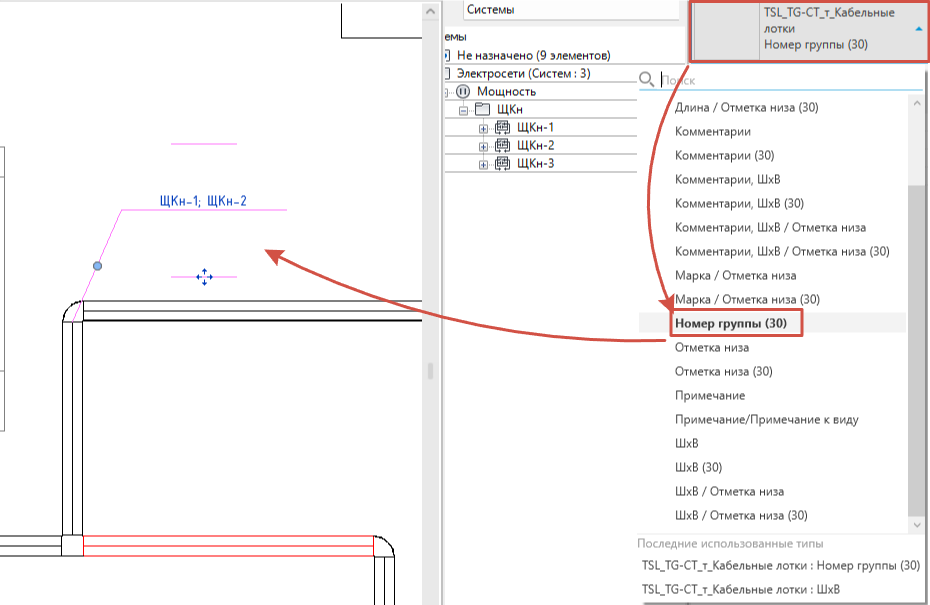

Для маркировки групп в кабельном лотке необходимо использовать типоразмер маркировки "Номер группы (30)"
