01. Свойства семейства категории Выключатели

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Общие сведения

3.1 Расположение в диспетчере проекта

Все одноклавишные/двухклавишные/трехклавишные/проходные выключатели относятся к категории «Выключатели».

На данный момент имеются следующие семейства в данной категории:

Рисунок 3.1.1. Семейства

Каждый из этих семейств используется в своих конкретных ситуациях, и не все обязательны к применению. Данный список будет пополняться в зависимости от потребностей пользователей.

Можно выделить две группы – «Основные» и «Дополнительные».

«Основные» — это такие семейства, которые представляют собой итоговый вариант выключателя (например, выключатель двухклавишные включающий в себя дополнительные элементы, такие как установочная коробка, рамку под выключатель).

«Дополнительные» — это такие семейства, которые в подавляющем большинстве являются вложенными в основное семейство (например, установочная коробка, рамка).

3.2 Семейства на основе грани/свободного расположения

Основа – это какой-либо элемент, стена, грань либо опорная плоскость, на которой можно расположить типоразмер какого-либо семейства.

Семейства, относящиеся к категории «Выключатели» могут отличаться от способа их расположения в модели.

На данный момент реализовано два способа:

Рисунок 3.2.1. Способы расположения

1. Способ свободного расположения.

Данный способ обозначает, что любой типоразмер данного семейства можно расположить в модели независимо от других элементов и ему не требуется основа для расположения.

2. На основе грани. Данный способ подразумевает, что типоразмер данного семейства необходимо располагать на основе какой-то грани (это может быть грань стены, опорной плоскости, пола, потолка и т.д.)

Разница данных способов заключается в том, что в первом случае нет необходимости задавать основу для расположения элементу, т.е. его можно расположить в любой точке вида, в то время как во втором способе необходимо явно указать основу, на которой будет располагаться элемент.

Так же элементы «на основе грани» будут перемещаться вслед за своей основной. Если сместить экземпляр стены на определенное значение, то те элементы, у которых основой является эта стена, так же сместятся вслед за своей основой. Это полезно, работая с связанными файлами, поскольку нет необходимости постоянно контролировать положение стен, потолков, полов и подгонять все элементы к данным граням, они автоматически будут принимать новое положение.

3.3 Определение способа расположения

Семейства в шаблоне/проекте постоянно меняются, поэтому есть универсальный способ определить каким образом нужно располагать экземпляр семейства в проекте.

1. Выбираем интересующее нас семейство и необходимый типоразмер.

2. Выносим его на вид, но не устанавливаем.

3.1 Если поднести курсор мыши в пустую область, где нет никакой грани (стен, опорных плоскостей) и экземпляр семейства будет различим, то это означает, что семейство свободного расположения.

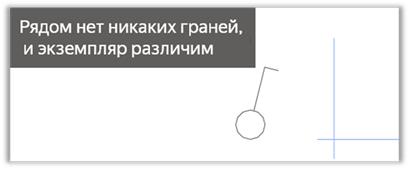

Рисунок 3.3.1. Семейство свободного расположения

3.2 Если поднести курсор мыши в пустую область, где нет никакой грани (стен, опорных плоскостей) и экземпляр семейства не будет различим, а также изображение курсора будет выглядеть как перечеркнутый кружок , то это означает, что семейство на основе грани.

И чтобы расположить данный типоразмер на виде необходимо на ленте редактирования выбрать способ размещения.

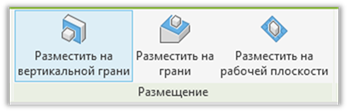

Рисунок 3.3.2. Способ размещения

- «Разместить на вертикальной плоскости» - означает, что при размещении Revit будет отдавать приоритет только тем граням, которые являются вертикальными в модели (стены, колонный, перегородки).

Рисунок 3.3.3. Разместить на вертикальной плоскости

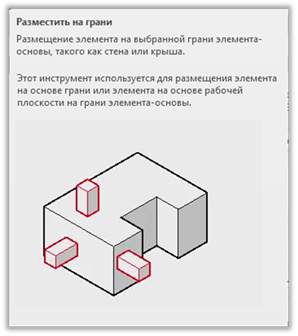

- «Разместить на грани» - означает, что при размещение необходимо явно указать на ту грань, где должен располагаться типоразмер семейства.

Рисунок 3.3.4. Разместить на грани

Например, необходимо расположить выключатель на потолке. На видах обычно потолка не видно, для этого необходимо перейти на 3D вид помещения и вынести экземпляр семейства явно указав на грань потолка, после чего семейство будет установлено и на плане данный элемент будет виден.

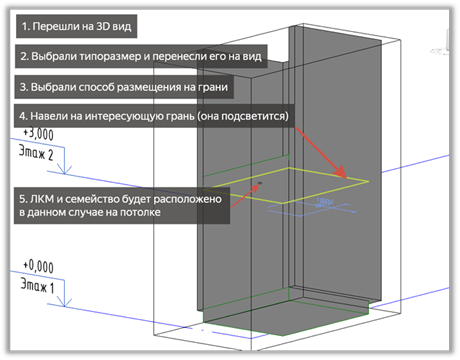

Рисунок 3.3.5. Расположение на потолке

Перейдя на план (в данном случае план Первого этажа), можно будет заметить только что установленный экземпляр семейства.



Разделение по способу расположения реализовано с той целью, чтобы была возможность корректно отображать те типоразмеры семейства, которые необходимо располагать на горизонтальных гранях (потолок, пол, перекрытия и т.д.)

4. Расшифровка типоразмеров семейств выключателей

Основными типами выключателей являются накладные и встраиваемые, поэтому в наименовании семейств это явно отражено

Рисунок 2.1. Типы выключателей

Расшифровка типоразмеров по умолчанию:

В_С_1Р_IP20_Сдвоенный

В/П	––	выключатель(В)/ Проходной переключатель(П);
С/О	––	скрытой установки(С)/ Открытой установки(О);
1P	––	информация о количестве полюсов;
IP20	––	степень пыле-влагозащиты выключателя;
Сдвоенный	––	тип выключателя (если пусто – 1о, в ином случае либо 2х, либо 3х клавишный)

В зависимости от этих наименований настроены условно-графические обозначения (УГО) семейств выключателей, например:

Таблица 1.

В_О_1P_IP20 Выключатель открытой установки однополюсный, IP20, одноклавишный
В_О_1Р_IP44_3х-клавишный Выключатель открытой установки однополюсный, IP44, трехклавишный
В_С_1Р_IP20_2х-клавишный Выключатель скрытой установки однополюсный, IP20, двухклавишный
П_С_1Р_IP44 Проходной переключатель скрытой установки однополюсный, IP44, одноклавишный

 5. Создание нового типоразмера выключателя

Для создания нового типоразмера выключателя необходимо выполнить следующие действия:

1. Для начала определяемся на основе какого семейства выключателя будем создавать новый типоразмер. Если нужен выключатель двухклавишный скрытого исполнения IP20 размещения на грани, то значит выбираем семейство - «01.ZH_(Грань)Переключатели скрытой установки» и типоразмер «В_С_1Р_IP20_2х-клавишный».

Рисунок 5.1. Выбор основы

Таблица 2.

Вид в модели	Вид на планах в низкой/средней детализации

2. Необходимо по выбранному типоразмеру в диспетчере проекта нажать ПКМ и выбрать «Копировать», после чего будет создан новый типоразмер с именем типоразмера основы, которое нужно переименовать на ваше усмотрение, чтобы в дальнейшем использовании можно его было идентифицировать.

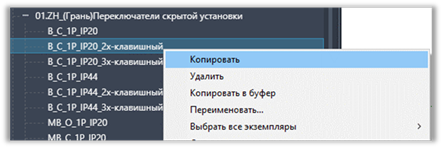

Рисунок 5.2. Копирование в ДП

Рисунок 5.3. Копия

3. После чего, созданный типоразмер можно расположить на виде.

4. Поскольку это новый типоразмер, то скорее всего, ему нужно указать актуальные параметры.

Для этого нужно:

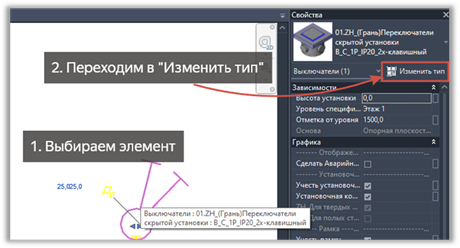

либо выбрать экземпляр выключателя, который расположен на виде, и на панели свойств перейти в «Изменить тип», после чего откроется диалоговое окно – «Свойства типа»;

Рисунок 5.4. Изменить тип

либо перейти в диспетчер проекта, найти необходимый типоразмер семейства, нажать ПКН и выбрать «Свойства типа», после чего так же откроется диалоговое окно – «Свойства типа».

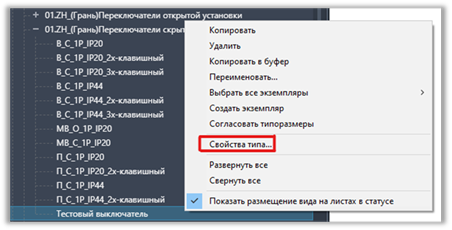

Рисунок 5.5. Свойства типа

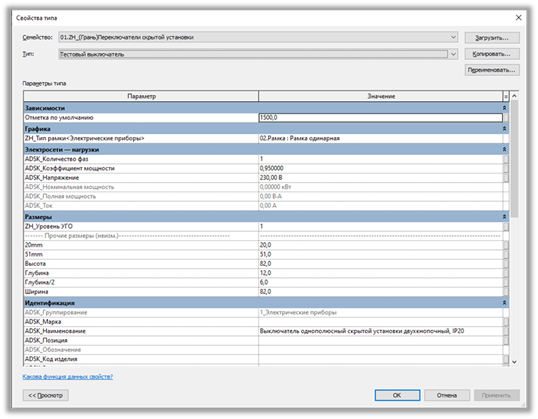

Пример диалогового окна – «Свойства типа» показан ниже.

Рисунок 5.6. Окно

Основными параметрами по типу, которые необходимо будет перезаписывать, следующие:

Таблица 3.

Имя параметра по типу	За что отвечает	Примечание
«ADSK_Завод-изготовитель»	Отображение в «ZH_Спецификация силовых электропиборов»
«ADSK_Код изделия»	Отображение в «ZH_Спецификация силовых электропиборов»
«ADSK_Марка»	Отображение в «ZH_Спецификация силовых электропиборов»
«ADSK_Наименование»	Отображение в «ZH_Спецификация силовых электропиборов»

Если какой-то из параметров изначально содержит такое значение, которое вам и нужно, то его менять не обязательно.

Не выходя из окна «Свойства типа», так же можно создать новый типоразмер семейства, либо переименовать существующие.

Рисунок 5.7. Переименование



Решения проблем при создании нового типоразмера:

1. Если изначально был выбран неправильный типоразмер основы для создания нового типоразмера выключателя.

1.1. Либо удалить только что созданный типоразмер и создать новый на основе наиболее подходящего типоразмера.

1.2. Либо, если типоразмер уже создан, переименован и имеет какие-то актуальные параметры по типу, и отличие от необходимого типоразмера заключается только в условно-графическом обозначении (УГО), то необходимо в окне «Свойства типа» (как открыть данное окно см. выше) найти параметр «Выбор УГО переключатели».

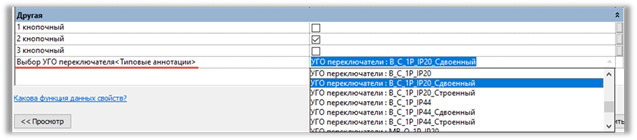

Рисунок 5.8. Выбор УГО переключатели

После чего из выпадающего списка подобрать подходящее УГО и затем применить изменения.

2. Если изначально было выбрано неправильное семейство основы для создания нового типоразмера выключателя.

Пример. Необходимо создать новый тип выключателя скрытого исполнения на основе грани, но за основу было принято семейство выключателя скрытого исполнения свободного размещения, что неверно.

2.1 В данном случае необходимо удалить неправильный типоразмер, затем подобрать наиболее подходящее семейство и выбрать нужный типоразмер, взяв его за основу.

6. Условно-графическое обозначение выключателей (УГО)

6.1 Типы УГО выключателей

В проекте семейств выключателей для удобочитаемого отображения на планах используются условно-графические обозначения (УГО) следующих типов:

1. Для выключателей открытого исполнения:

Рисунок 6.1.1. Для выключателей открытого исполнения

2. Для выключателей скрытого исполнения:

Рисунок 6.1.2. Для выключателей скрытого исполнения

3. Для переключателей открытого исполнения

Рисунок 6.1.3. Для переключателей открытого исполнения

4. Для выключателей скрытого исполнения:

Рисунок 6.1.4. Для выключателей скрытого исполнения

Данные УГО привязаны к типоразмеру того или иного выключателя, поэтому при создании экземпляра выключателя вы самостоятельно явно не указываете, как данный прибор будет отображаться на планах низкого/среднего уровня детализации.

Если есть необходимость лично задать нужное УГО, то необходимо создать новый тип, и в «Свойства типа» найти параметр «Выбор УГО выключателя» и выставить необходимое значение. (см. п.5)

Условно графическое обозначение влияет только на отображение щита на видах в низкой/высокой детализации.

6.2 Разнесение наложенных друг на друга УГО выключателей

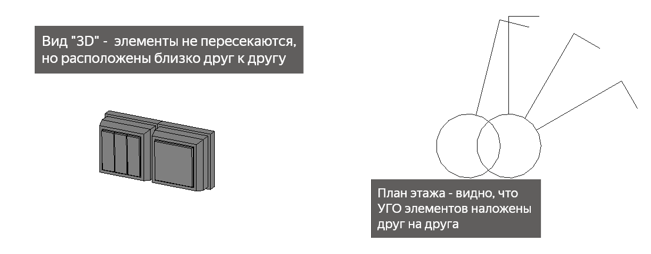

Если на видах высокой детализации выключатели расположены вплотную или близко друг к другу, то может возникнуть коллизия, где УГО рядом стоящих экземпляров накладываются друг на друга.

Рисунок 6.2.1. Отображение на разных уровнях детализации

Для решения таких ситуаций была предусмотрена возможность перемещения УГО у каждого экземпляра выключателя, без перемещения самого объекта.

Для этого на панели свойств у каждого экземпляра выключателя есть параметры – «УГО_Смещение по X», «УГО_Смещение по Y».

Рисунок 6.2.2. Параметры

По умолчанию в значения записаны нули (0)., Данные значения отображают положение УГО на видах, где центром координат является точка вставки семейства. Если переписать данные значения, допустим «УГО_Смещение по X» изменим на 50, это означает то, что УГО у выбранного экземпляра выключателя сместится на 50 единиц в масштабе вправо, хотя сам элемент останется нетронутым и на 3D виде это можно наглядно отследить.

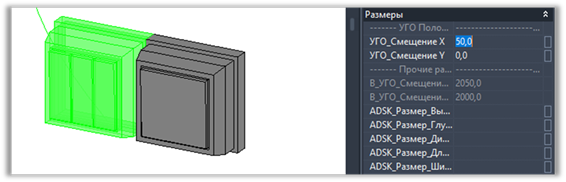

Рисунок 6.2.3. Изменение параметра

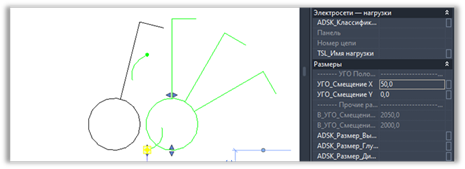

Рисунок 6.2.4. Результат

УГО сместилось на 50 единиц вправо, но сам элемент остался нетронутым

Если задать отрицательное значение, допустим -50, то УГО сместится на 50 единиц в масштабе влево.

Т.е, если смещение отрицательное, то УГО смещается в левую часть, если положительное, то в правую. Аналогичным образом устроено смещение по оси Y, за который отвечает параметр «УГО_Смещение по Y». Если значение положительное, то УГО сместится вверх, если отрицательное - вниз.

Данные значения по X и Y можно изменять в следующих пределах:

- для X -2000 <= x <= 2000.

- для Y -1000 <= x <= 1000.

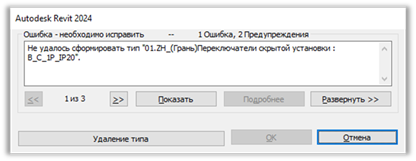

Если смещение окажется ниже допустимого предела, выйдет ошибка:

Рисунок 6.2.5. Ошибка

Необходимо нажать «Отмена» и заново сместить УГО, контролируя пределы.

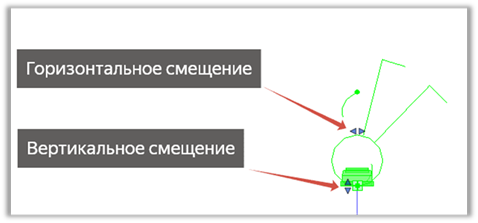

Для удобства смещения УГО предусмотрены ползунки, которые можно увидеть при выделении экземпляра выключателя.

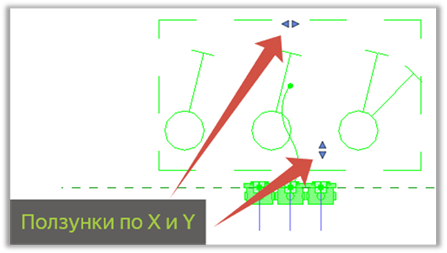

Рисунок 6.2.6. Ползунки

7. Дополнительное монтажные материалы к выключателям

Типоразмеры выключателей скрытой установки в своем функционале имеют возможность подсчета дополнительных монтажным материалов в спецификации.
На данный момент реализованы установочные коробки (для твердых/полых стен): 1о, 2х, 3х постовые, рамки: 1о, 2х, 3х местные.

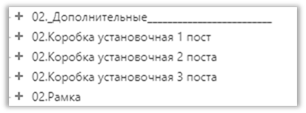

Данные монтажные материалы относятся к категории «Электрические приборы» к подкатегории «Дополнительные».

Рисунок 7.1. Дополнительные



Данные список не является конечным и будет пополняться.

7.1 Установочные коробки

Для выключателей (проходных) скрытой установки, имеется возможность учесть установочную коробку.

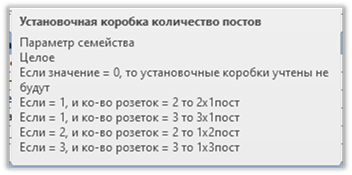

Для этого у типоразмера семейства скрытого выключателя имеются параметры:
- «Учесть установочную коробку» - для одинарного выключателя;

Рисунок 7.1.1. Параметр

Если установить галочку на данный параметр, то это означает, что данный экземпляр установочной коробки попадет в спецификацию, в ином случае, данный элемент учтен не будет. По умолчанию параметр «Учесть установочную коробку» является активным, т.е. при создании экземпляра выключателя автоматически будет учтена установочная коробка.

При открытии спецификации «ZH_Общая спецификация» можно убедиться, что помимо установленного на виде выключателя также была учтена установочная коробка.

Рисунок 7.1.2. Спецификация

Так же в данных семействах добавлена возможность изменить тип установочной коробки:

- Для твердых стен;
- Для полых стен.

За это отвечает параметр – «Установочная коробка для твердых стен».
У всех семейств выключателей скрытой установки данный параметр работает одинаково.

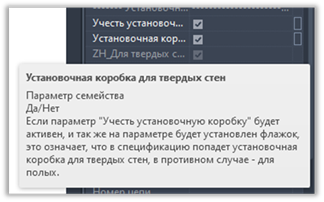

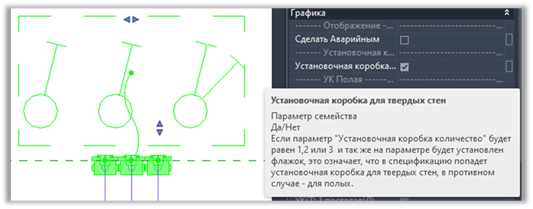

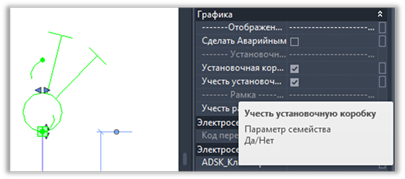

Если выделить экземпляр скрытой выключателя и навести курсором на параметр «Установочная для твердых стен», то можно увидеть пояснение.

Рисунок 7.1.3. Пояснение

В общем смысл заключается в том, что если у параметра установлена галочка, то в спецификацию попадет экземпляр установочной коробки с наименованием, отражающим то, что установочная коробка предназначена для твердых стен, в ином случае, если галочки нет, то для установки в полых стенах.



Рисунок 7.1.4. Галочка и наименование в спецификации

По умолчанию у типоразмеров выключателей для скрытой установки данный параметр является активным (т.е. установлена галочка), если необходимо учесть установочную коробку как для полых стен нужно сделать параметр неактивным (т.е. снять галочку).

7.2 Рамка для выключателей

Для выключателей скрытой установки имеется возможность учесть рамку.

Для этого у типоразмера семейства скрытого выключателя имеется параметр «Учесть рамку»:

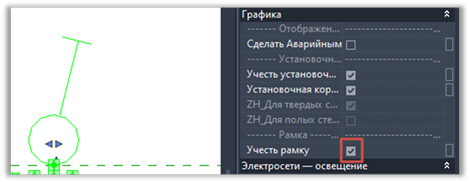

Рисунок 7.2.1. Учесть рамку

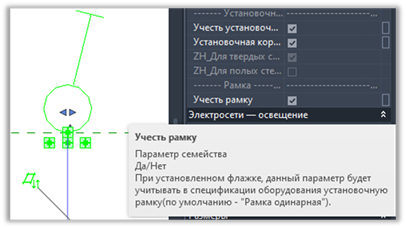

Если навести курсор на данный параметр, можно увидеть подсказку:

Рисунок 7.2.2. Подсказка

Если параметр «Учесть рамку» является активным (т.е. установлена галочка), то в спецификацию попадет тот типоразмер рамки, который установлен для типоразмера выключателя.

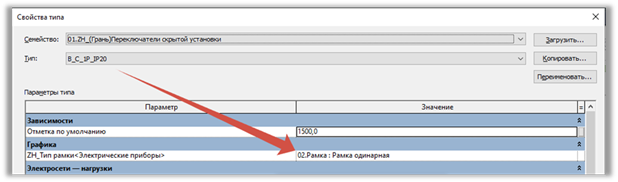

Чтобы узнать, какой типоразмер рамки установлен, нужно выбрать экземпляр выключателя и перейти в «Свойства типа».

Рисунок 7.2.3. Свойства типа

По умолчанию параметр «Учесть рамку» является активным, что автоматически учитывает экземпляр рамки в спецификации.

Рисунок 7.2.4. Учесть рамку

Рисунок 7.2.5. Спецификация

8. Блок выключателей

В шаблоне предусмотрено семейство «01.ZH_Блок выключателей», которое является составным и может заключать в себе от одного до трех различных типоразмеров семейств выключателей скрытой установки, включающих дополнительные материалы такие как установочные коробки и рамки.

Рисунок 8.1. Семейство

Поскольку комбинаций тех или иных сочетаний выключателей и их взаимное расположение в блоке может достигать больших значений, в шаблоне созданы всего два базовых типоразмера, которые можно взять за основу и создать свои экземпляры.

Данное семейство является динамическим, т.е. положение УГО и его тип формируется автоматически.

8.1 Расшифровка названий

Разберем, каким образом называются блоки выключателей в шаблоне, для более конкретного понимания каким образом они сформированы.

2xВ_С_1Р_IP20 + В_С_1Р_IP20_2х-клавишный, откуда:

2х	--	кол-во однотипных выключателей
В_С_1Р_IP20	––	одноклавишный выключатель
В_С_1Р_IP20_2х-клавишный	––	двухклавишный выключатель



Итого выходит, что данный типоразмер включает в себя три выключателя: два одноклавишных и один двухклавишный скрытого исполнения.

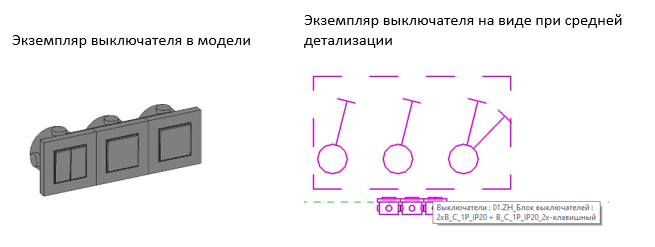

Если создать экземпляр данного типоразмера, то наглядно можно в этом убедиться

Рисунок 8.1.1. Экземпляр выключателя

УГО блока выключателя формируется исходя из того, какие типоразмеры экземпляра выключателей находятся в этом блоке.

8.2 Создание типоразмера блока выключателя

Для создания собственного типоразмера блока выключателей необходимо выполнить следующие шаги:

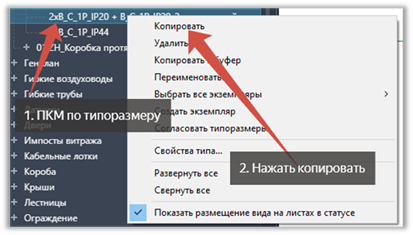

1. Через Диспетчер проекта найти семейство «01.ZH_Блок выключателей» и при нажатии ПКМ выбрать «Копировать». Будет создан новый типоразмер, который необходимо переименовать по усмотрению пользователя.

Рисунок 8.2.1. Копировать

Либо если в проекте имеются расставленные элементы блока выключателей, то выбираем любой экземпляр и переходим через панель свойств в «Свойства типа», где нажимаем «Копировать» и переименовываем скопированный типоразмер.

2. Следующим этапом является установка необходимых параметров только что созданному типоразмеру.

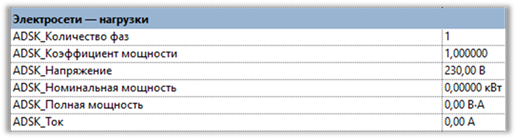

2.1 Электрические параметры оставляем без изменений.

Рисунок 8.2.2. Параметры

2.2 Меняем количество выключателей в блоке и их типоразмеры, типоразмер рамки и настройку УГО.

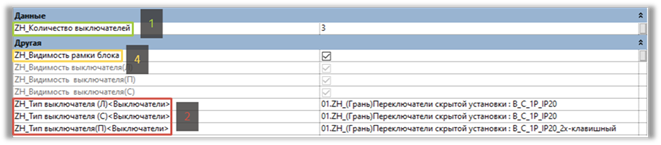

Рисунок 8.2.3. Количество выключателей

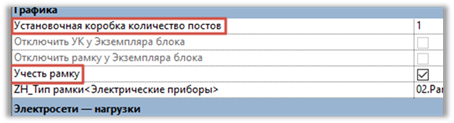

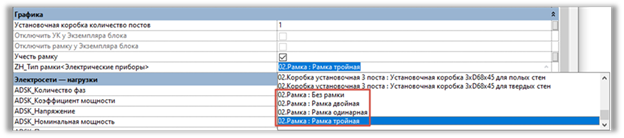

Рисунок 8.2.4. Тип рамки

1 – Параметр «ZH_Количество выключателей». В данном параметре указываем какое количество выключателей будет включать в себя данный блок.

Если значение = 2, то отображаться будут 2 выключателя и эти выключатели попадут в спецификацию.
Если значение = 3, то отображаться будут 3 выключателя и эти выключатели попадут в спецификацию.

2 – Параметры «ZH_Тип выключателя (Л/С/П*)». Буква в (*) означает положение выключателя на виде:

Л - Слева;
С – Середина;
П – Справа.

Данные параметры необходимы для того, чтобы задать нужные типоразмеры выключателям участвующим в блоке.

Пример. Выбирая новое значение типоразмера выключателя в параметре «ZH_Тип выключателя (Л)», означает, что выключатель, расположенный слева в блоке, примет новое значение. Допустим, изначальный типоразмер выключателя в блоке слева был В_С_1Р_IP20, и меняем его на В_С_1Р_IP44, в итоге левый выключатель в данном блоке изменится на В_С_1Р_IP44 и в спецификацию подает именно этот типоразмер выключателя.

Таблица 5.

До изменения «ZH_Тип выключателя (Л)»	После изменения «ZH_Тип выключателя (Л)»:

Аналогичным образом меняются параметры для типа выключателя справа и посередине

Если значение параметра «ZH_Количество выключателей» = 2. То необходимо изменить параметры:

«ZH_Тип выключателя (Л)»
«ZH_Тип выключателя (П)»

Если значение параметра «ZH_Количество выключателей» = 3. То необходимо изменить параметры:

«ZH_Тип выключателя (Л)»
«ZH_Тип выключателя (С)»
«ZH_Тип выключателя (П)»

3 - Параметр «ZH_Тип рамки» позволяет для типоразмера блока рамки задать сколько постов будет содержать рамка (1,2,3 или без рамки). Тип рамки, который будет установлен в данном параметре, будет учитываться в спецификации.

Рисунок 8.2.5. Тип рамки

4 Параметр «ZH_Видимость рамки блока».

Параметр «ZH_Видимость рамки блока» отвечает за отображение границ рамки блока. Границей рамки блока является прямоугольник, внутри которого изображены УГО, входящих в состав данного блока выключателей.

Таблица 6.

«ZH_Вертикальное положение»
Неактивен	Активен

2.5 Необходимо указать, нужно ли для данного типоразмера блока выключателя учитывать рамку и установочную коробку.

Рисунок 8.2.6. Учесть рамку и установочную коробку

Параметр «Учесть рамку», если данный параметр активен, то в спецификации будет учтена рамка для данного блока, тип этой рамки задавался в п.6/6.2/2.2.

Параметр «Установочная коробка количество постов». Данный параметр отвечает, какой тип установочной коробки (далее УК) будет учтен в спецификации.

Рисунок 8.2.7. Установочная коробка количество постов

Если значение данного параметра будет равно 0, то установочная коробка учитываться не будет;
Если равно 1 и количество выключателей равно 2, то учтено будет 2 однопостовые УК;
Если равно 1 и количество выключателей равно 3, то учтено будет 3 однопостовые УК;
Если равно 2 и количество выключателей равно 2, то учтена будет 1 двухпостовая УК;
Если равно 3 и количество выключателей равно 3, то учтена будет 1 трехпостовая УК.

2.6 Параметр экземпляра «Установочная коробка для твердых стен».

Если данный параметр активен, а также в типоразмере блока выключателей предусмотрено наличие установочных коробок, то в спецификации данные УК будут маркироваться как для твердых стен, в случае если параметр неактивен, то как для полых стен.



После корректировки всех необходимых параметров итогом будет является уникальный типоразмер блока выключателей.

8.3 Положение УГО блока выключателей

Для того, чтобы избежать коллизий УГО (условно графических обозначения) блока выключателей с УГО иных элементов, в данном семействе предусмотрены два параметра, отвечающие за положение УГО на планах этажа:

Рисунок 8.3.1. Параметры

Данный способ аналогичен тому, что описан в п.4.2 «Разнесение наложенных друг на друга УГО выключателей».

Данные значения по X и Y можно изменять в следующих пределах:

- для X -2000 <= x <= 2000.

- для Y -1000 <= x <= 1000.

Для удобства у каждого экземпляра блока выключателей предусмотрены ползунки для перемещения.

Рисунок 8.3.2. Ползунки
