Фазировка стояков

1. Изменения в документе

Версия

Дата изменения

Предмет изменений

Ответственный

















2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Фазировка стояков

Для того, чтобы получить равномерно распределенную нагрузку по фазам у электрических стояков, необходимо воспользоваться командой «Фазировка стояков»:

 Изображение выглядит как текст, Шрифт, снимок экрана, дизайн

Содержимое, созданное искусственным интеллектом, может быть неверным.

Рисунок 3.1. Фазировка стояков



Какие предварительные действия должны быть выполнены, чтобы данная команда отработала корректно:

1 - Квартирные щиты семейства «01.ZH_Щит квартирный» должны быть подключены к этажным щитам.

Изображение выглядит как снимок экрана, текст, линия, диаграмма

Содержимое, созданное искусственным интеллектом, может быть неверным.

Рисунок 3.2. Подключение квартирных щитов к этажному


2 - Квартирным щитам в параметре типа должна быть записана мощность квартиры:

2.1 - Если щиты квартирные отличаются друг от друга по мощности в силу различной нагрузки, то необходимо под каждую мощность создать свой типоразмер квартирного щита.

Изображение выглядит как снимок экрана, программное обеспечение, Значок на компьютере, Мультимедийное программное обеспечение

Содержимое, созданное искусственным интеллектом, может быть неверным.

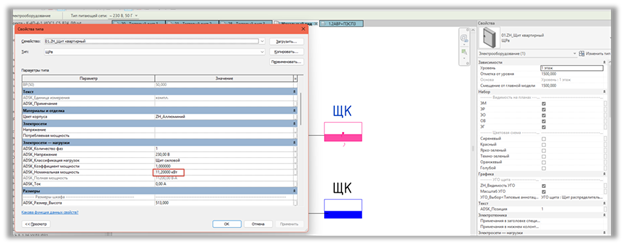

Рисунок 3.3. Мощность

Записать мощность необходимо, чтобы можно было анализировать какая нагрузка приходится на ту или иную фазу.

3 – Все этажные щиты одного стояка должны находиться в одной группе.

4 – На схеме ВРУ (у вас может называться по-иному) должна присутствовать группа с таким же наименованием, как и электрическая цепь данного стояка в диспетчере инженерных систем.

Группы на схеме выполняются следующими семействами:

- «TSL_2D автоматический выключатель_ВРУ»;
- «TSL_2D автоматический выключатель_Щит».

Изображение выглядит как текст, снимок экрана, диаграмма, линия

Содержимое, созданное искусственным интеллектом, может быть неверным.

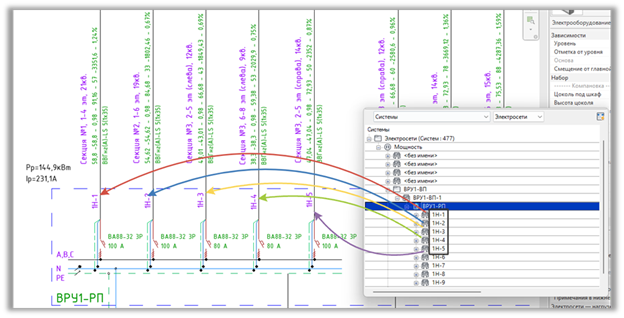

Рисунок 3.4. Семейства

5 – Самый важный пункт, из-за которого могут возникнуть недопонимания в результате работы команды – у всех щитов должен быть актуальный уровень, где они находятся.

Изображение выглядит как диаграмма, текст, План, Технический чертеж

Содержимое, созданное искусственным интеллектом, может быть неверным.

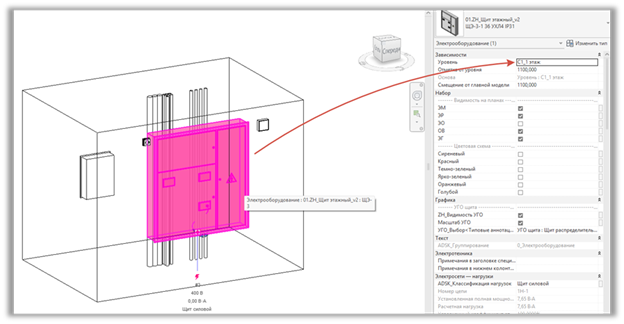

Рисунок 3.5. Уровень

Т.е. если щит находится в 3 секции 5го этажа, то у него должен быть выбран уровень «С3_5 этаж», аналогичным образом должно быть и у иного оборудования.

Если же у щита будет выставлен неактуальный уровень, то щиты иных секций/уровня будут учувствовать в фазировке совершенно в других стояках, что считается ошибкой.

Для того, чтобы автоматизировано перезаписать уровни элемента можно воспользоваться командой «Перезаписать уровни» - https://bim.zhcom.ru/books/05-instrukcii-elektrika/page/perezapisat-urovni

Можно приступить к запуску команды.

Необходимо перейти на принципиальную схему ВРУ (у вас может называться по-иному), выбрать необходимые стояки и нажать на «Фазировка стояков».

После отработки команды пользователя перекинет на созданный чертежный вид «ZH_Фазировка_Квартирных шкафов», где будет создано несколько таблиц.

- сверху будет общая информация по выбранным стоякам;
- снизу информация по каждому отдельному стояку.

Изображение выглядит как текст, снимок экрана, диаграмма, линия

Содержимое, созданное искусственным интеллектом, может быть неверным.

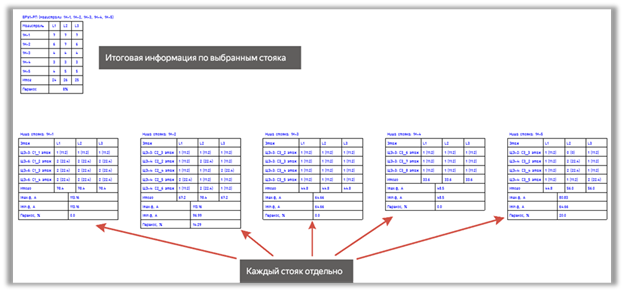

Рисунок 3.6. Информация

В каждой отдельной таблице указывается:

Изображение выглядит как текст, снимок экрана, дисплей, число

Содержимое, созданное искусственным интеллектом, может быть неверным.

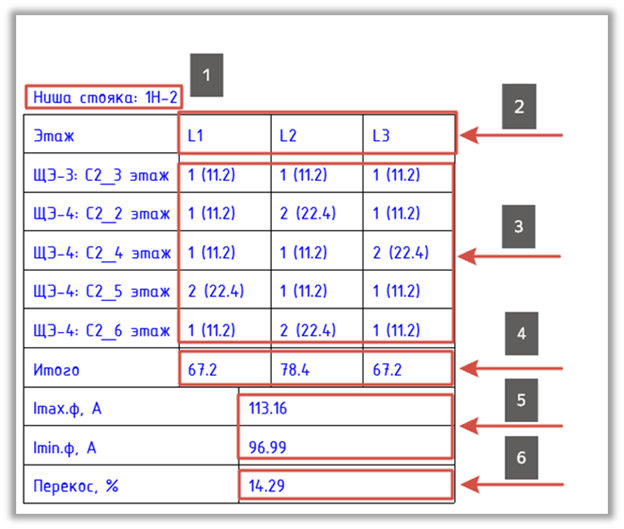

Рисунок 3.7. Итоговая информация по стояку

1 – Наименование стояка;
2 – Наименование фаз;
3 – Распределенная мощность квартир по этажу и по фазам;
4 – Итоговая мощность по фазам;
5 – Расчетные фазные токи (
min и max);
6 – Перекос нагрузки, в процентах.

В итоговой таблице по стоякам:

Изображение выглядит как текст, снимок экрана, дисплей, число

Содержимое, созданное искусственным интеллектом, может быть неверным.

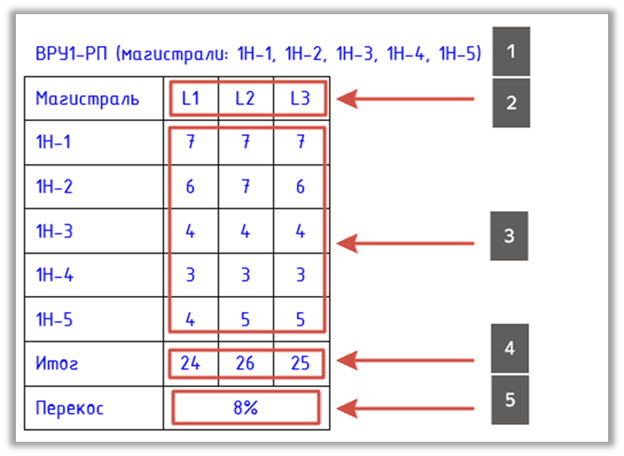

Рисунок 3.8. Итоговая таблица

1 – Наименование проанализированных стояков;
2 – Наименование фаз;
3 – Количество квартир участвующих в том или ином стояке;
4 – Итоговое значение количества квартир по фазам;
5 – Перекос в процентах.

В зависимости от того, какие значения перекосов нагрузки получаются как в отдельных таблицах, так и в итоговой – специалист должен принять решение, устраивает ли его расчетные значения, либо они требуют корректировки.

Если требуют, то специалист вправе вручную заменить значения в этих таблицах.

Данная команда не претендует на исключительную и достоверную информацию, она может помочь автоматизировано посчитать некоторые значения, но итоговое решение лежит за специалистом.

 Так же можно посмотреть мини видео по использованию данного инструмента по ссылке:
https://rutube.ru/video/private/92355ea9b6cde9a62ccc08a14490159f/?p=UVDepuEeqnfKcgdOr4UcgQ
