03. Свойства семейства категории Электрические приборы

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Общие сведения

3.1 Расположение в диспетчере проекта

Все розетки, выводы кабеля, какое-то иное оборудование, отличающееся от осветительных приборов/выключателей/оборудования из смежных разделов и относящееся непосредственно к разделу ЭОМ, которые можно подключить к электрической цепи, будут относиться и находиться в категории «Электрические приборы».

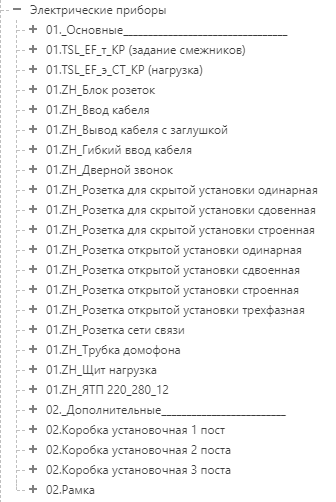

На данный момент имеются следующие семейства в данной категории:

Рисунок 3.1.1. Семейства

Каждый из этих семейств используется в своих конкретных ситуациях, и не все обязательны к применению. Данный список будет пополняться в зависимости от потребностей пользователей.

Можно выделить две группы – «Основные» и «Дополнительные».

«Основные» — это такие семейства, которые представляют собой итоговый вариант электрического прибора (например, розетка строенная включающая дополнительные элементы, такие как установочная коробка, рамка под розетку).

«Дополнительные» — это такие семейства, которые в подавляющем большинстве являются вложенными в основное семейство (например, установочная коробка, рамка под розетку).

 3.2 Семейства на основе грани/свободного расположения

Основа – это какой-либо элемент, стена, грань либо опорная плоскость, на которой можно расположить типоразмер какого-либо семейства.

Семейства, относящиеся к категории «Электрические приборы» могут отличаться от способа их расположения в модели.

На данный момент реализовано два способа:

Рисунок 3.2.1. Способы

1. Способ свободного расположения.

Данный способ обозначает, что любой типоразмер данного семейства можно расположить в модели независимо от других элементов и ему не требуется основа для расположения.

2. На основе грани. Данный способ подразумевает, что типоразмер данного семейства необходимо располагать на основе какой-то грани (это может быть грань стены, опорной плоскости, пола, потолка и т.д.).

Разница данных способов заключается в том, что в первом случае нет необходимости задавать основу для расположения элементу, т.е. его можно расположить в любой точке вида, в то время как во втором способе необходимо явно указать основу, на которой будет располагаться элемент.

Так же элементы «на основе грани» будут перемещаться вслед за своей основной. Если сместить экземпляр стены на определенное значение, то те элементы, у которых основой является эта стена, так же сместятся вслед за своей основой. Это полезно, работая с связанными файлами, поскольку нет необходимости постоянно контролировать положение стен, потолков, полов и подгонять все элементы к данным граням, они автоматически будут принимать новое положение.

3.3 Определение способа расположения

Семейства в шаблоне/проекте постоянно меняются, поэтому есть универсальный способ определить каким образом нужно располагать экземпляр семейства в проекте.

1. Выбираем интересующее нас семейство и необходимый типоразмер.

2. Выносим его на вид, но не устанавливаем.

3.1 Если поднести курсор мыши в пустую область, где нет никакой грани (стен, опорных плоскостей) и экземпляр семейства будет различим, то это означает, что семейство свободного расположения.

Рисунок 3.3.1. Семейство свободного расположения

3.2 Если поднести курсор мыши в пустую область, где нет никакой грани (стен, опорных плоскостей) и экземпляр семейства не будет различим, а также изображение курсора будет выглядеть как перечеркнутый кружок , то это означает, что семейство на основе грани.

И чтобы расположить данный типоразмер на виде необходимо на ленте редактирования выбрать способ размещения.

Рисунок 3.3.2. Способы размещения

- «Разместить на вертикальной плоскости» - означает, что при размещении Revit будет отдавать приоритет только тем граням, которые являются вертикальными в модели (стены, колонный, перегородки).

Рисунок 3.3.3. Разместить на вертикальной плоскости

- «Разместить на грани» - означает, что при размещение необходимо явно указать на ту грань, где должен располагаться типоразмер семейства.

Рисунок 3.3.4. Разместить на грани

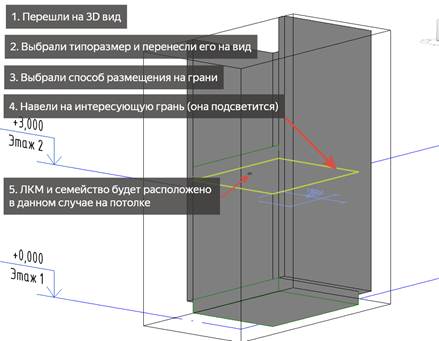

Например, необходимо расположить розетки на потолке. На видах обычно потолка не видно, для этого необходимо перейти на 3D вид помещения и вынести экземпляр семейства, явно указав на грань потолка, после чего семейство будет установлено и на плане данный элемент будет виден.

Рисунок 3.3.5. Пример

Перейдя на план (в данном случае план Первого этажа), можно будет заметить только что установленный экземпляр семейства.



Разделение по способу расположения реализовано с той целью, чтобы была возможность корректно отображать те типоразмеры семейства, которые необходимо располагать на горизонтальных гранях (потолок, пол, перекрытия и т.д.).

 4. Расшифровка типоразмеров семейств розеток

В данном пособии первым делом будут разобраны вопросы, касаемо семейств розеток, поскольку именно эти элементы являются наиболее часто используемыми в проектах.



Основными типами розеток являются накладные и встраиваемые, поэтому в наименовании семейств это явно отражено.

Рисунок 4.1. Семейства

Расшифровка типоразмеров по умолчанию:

ШР_О_1P+N+PE_IP20_16A_230B_Строенная

Таблица 1.

ШР	––	штепсельная розетка;
О	––	открытой установки (скрытой установки);
1P+N+PE	––	информация о количестве полюсов и наличии PE проводника;
IP20	––	степень пыле-влагозащиты электрического прибора;
230B	––	напряжение сети;
Строенная	––	тип розетки (если пусто - одинарная/сдвоенная/строенная)

В зависимости от этих наименований настроены условно-графические обозначения (УГО) семейств розеток, например:

Таблица 2.

5. Создание нового типоразмера розеток

Для создания нового типоразмера розетки необходимо выполнить следующие действия:

1. Для начала определяемся на основе какого семейства розетки будем создавать новый типоразмер. Если нужна розетка встраиваемая одинарная IP20 с PE контактом – значит подойдет семейство «01.ZH_Розетка для скрытой установки одинарная» и типоразмер «ШР_С_1P+N+PE_IP20_16A_230B».

Рисунок 5.1. Выбор существующего семейства

Выбираем основу в качестве типоразмера, а не семейства, поскольку именно у типоразмеров уже настроены условно-графические отображения для типовых розеток.

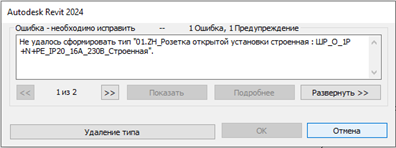

Если выбор был сделан ошибочно, и вместо «ШР_С_1P+N+PE_IP20_16A_230B» выбрали «ШР_С_1P+N_IP20_16A_230B», то на планах УГО элемента выглядело бы некорректно. Это не является серьезной ошибкой, и в конце данного пункта будет решение этой проблемы. На данном моменте будем считать, что основа, по которой будем создавать свой типоразмер, выбрана верно.

Таблица 3.

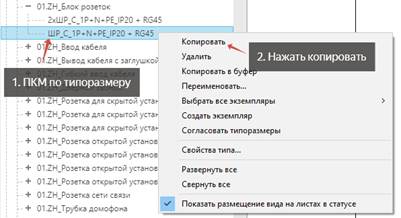

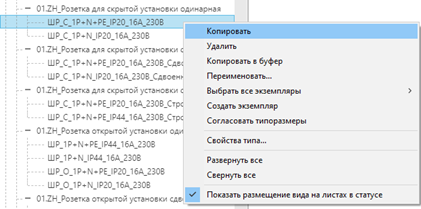

2. Необходимо по выбранному типоразмеру в диспетчере проекта нажать ПКМ и выбрать «Копировать», после чего будет создан новый типоразмер с именем типоразмера основы, которое нужно переименовать на ваше усмотрение, чтобы в дальнейшем использовании можно его было идентифицировать.

Рисунок 5.2. Копировать

Рисунок 5.3. Создалась копия

3. После чего созданный типоразмер можно расположить на виде.

4. Поскольку это новый типоразмер, то скорее всего, ему нужно указать актуальные параметры.

Для этого нужно:

либо выбрать экземпляр розетки, который расположен на виде, и на панели свойств перейти в «Изменить тип», после чего откроется диалоговое окно – «Свойства типа»;

Рисунок 5.4. Свойства типа через панель свойств

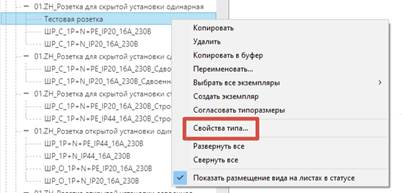

либо перейти в диспетчер проекта, найти необходимый типоразмер семейства, нажать ПКН и выбрать «Свойства типа», после чего так же откроется диалоговое окно – «Свойства типа»

Рисунок 5.5. Свойства типа через ДП

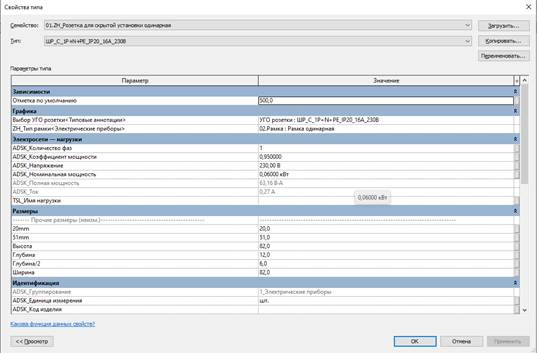

Пример диалогового окна – «Свойства типа» показан ниже

Рисунок 5.6. Свойства типа

Основными параметрами по типу, которые необходимо будет перезаписывать, следующие:

Таблица 4.

Имя параметра по типу	За что отвечает	Примечание
«ADSK_Количество фаз»	Количество фаз электрического прибора
«ADSK_Коэффициент мощности»	Коэффициент мощности электрического прибора
«ADSK_Напряжение»	Напряжение, с которым работает электрический прибор
«ADSK _Номинальная мощность»	Номинальную активную мощность электрического прибора
«ADSK_Завод-изготовитель»	Отображение в «ZH_Спецификация силовых электропиборов»
«ADSK_Код изделия»	Отображение в «ZH_Спецификация силовых электропиборов»
«ADSK_Марка»	Отображение в «ZH_Спецификация силовых электропиборов»
«ADSK_Наименование»	Отображение в «ZH_Спецификация силовых электропиборов»

Если какой-то из параметров изначально содержит такое значение, которое вам и нужно, то его менять не обязательно.

Не выходя из окна «Свойства типа», так же можно создать новый типоразмер семейства, либо переименовать существующие.

Рисунок 5.7. Копировать и переименовать



Решения проблем при создании нового типоразмера:

1. Если изначально был выбран неправильный типоразмер основы для создания нового типоразмера розетки.

1.1. Либо удалить только что созданный типоразмер и создать новый на основе наиболее подходящего типоразмера.

1.2. Либо, если типоразмер уже создан, переименован и имеет какие-то актуальные параметры по типу, и отличие от необходимого типоразмера заключается только в условно-графическом обозначении (УГО), то необходимо в окне «Свойства типа» (как открыть данное окно см. выше) найти параметр «Выбор УГО розетки»

Рисунок 5.8. УГО розетки

После чего из выпадающего списка подобрать подходящее УГО и затем применить изменения.

2. Если изначально было выбрано неправильное семейство основы для создания нового типоразмера розетки.

Пример. Необходимо создать новый тип одинарной розетки, но за основу было принято семейство строенной розетки, что неверно.

2.1 В данном случае необходимо удалить неправильный типоразмер, затем подобрать наиболее подходящее семейство и выбрать нужный типоразмер, взяв его за основу.

 6. Условно-графическое обозначение розеток (УГО)

6.1 Типы УГО розеток

В проекте семейства розеток для удобочитаемого отображения на планах используются условно-графические обозначения (УГО) следующих типов:

1. Для семейства – «01.ZH_Розетка для скрытой установки одинарная»

Рисунок 6.1.1. 01.ZH_Розетка для скрытой установки одинарная

2. Для семейства – «01.ZH_Розетка для скрытой установки сдвоенная»

Рисунок 6.1.2. 01.ZH_Розетка для скрытой установки сдвоенная

3. Для семейства – «01.ZH_Розетка для скрытой установки строенная»

Рисунок 6.1.3. 01.ZH_Розетка для скрытой установки строенная

4. Для семейства – «01.ZH_Розетка открытой установки одинарная»

Рисунок 6.1.4. 01.ZH_Розетка открытой установки одинарная

5. Для семейства – «01.ZH_Розетка открытой установки сдвоенная»

Рисунок 6.1.5. 01.ZH_Розетка открытой установки сдвоенная

6. Для семейства – «01.ZH_Розетка открытой установки строенная»

Рисунок 6.1.6. 01.ZH_Розетка открытой установки строенная

7. Для семейства – «01.ZH_Розетка открытой установки трехфазная»

Рисунок 6.1.7. 01.ZH_Розетка открытой установки трехфазная

8. Для семейства – «01.ZH_Розетка сети связи»

Рисунок 6.1.8. 01.ZH_Розетка сети связи

Данные УГО привязаны к типоразмеру той или иной розетке, поэтому при создании экземпляра розетки вы самостоятельно явно не указываете как данный электрический прибор будет отображаться на планах низкого/среднего уровня детализации.

Если есть необходимость лично задать нужное УГО, то необходимо создать новый тип, и в «Свойства типа» найти параметр «Выбор УГО розетки» и выставить необходимое значение. (см. п.3)

Условно графическое обозначение влияет только на отображение щита на видах в низкой/высокой детализации.

6.2 Разнесение наложенных друг на друга УГО розеток

Если на видах высокой детализации розетки расположены вплотную или близко друг к другу, то может возникнуть коллизия, где УГО рядом стоящих экземпляров накладываются друг на друга.

Рисунок 6.2.1. Коллизия

Для решения таких ситуаций была предусмотрена возможность перемещения УГО у каждого экземпляра розетки, без перемещения самого объекта розетки.



Для этого на панели свойств у каждого экземпляра розетки есть параметры – «УГО_Смещение по X», «УГО_Смещение по Y»

Рисунок 6.2.2. Смещение УГО

По умолчанию в значения записаны нули (0)., Данные значения отображают положение УГО на видах, где центром координат является точка вставки семейства. Если переписать данные значения, допустим «УГО_Смещение по X» изменим на 200, то это означает, что УГО у выбранного экземпляра розетки сместится на 200 единиц в масштабе вправо, хотя сам элемент останется нетронутым и на 3D виде это можно наглядно отследить.

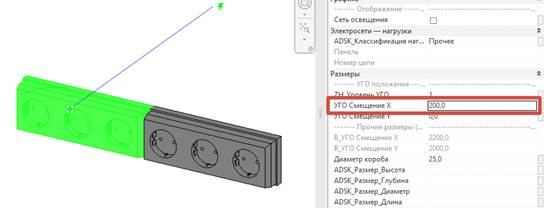

Рисунок 6.2.3. Изменение параметров

УГО сместилось на 200 вправо, но сам элемент остался нетронутым

Если задать отрицательное значение, допустим -200, то УГО сместится на 200 единиц в масштабе влево.

Т.е, если смещение отрицательное, то УГО смещается в левую часть, если положительное, то в правую. Аналогичным образом устроено смещение по оси Y, за который отвечает параметр «УГО_Смещение по Y». Если значение положительное, то УГО сместится вверх, если отрицательное - вниз.

Данные значения по X и Y можно изменять в следующих пределах:

- для X -2000 <= x <= 2000.

- для Y -1000 <= x <= 1000.
Если смещение окажется ниже допустимого предела, выйдет ошибка:

Рисунок 6.2.4. Ошибка

Необходимо нажать «Отмена» и заново сместить УГО, контролируя пределы.

Для удобства смещения УГО предусмотрены ползунки, которые можно увидеть при выделении экземпляра розетки.

Рисунок 6.2.5. Ползунки

7. Дополнительные монтажные материалы к розеткам

Типоразмеры скрытых розеток в своем функционале имеют возможность подсчета дополнительных монтажным материалов в спецификации.
На данный момент реализованы установочные коробки (для твердых/полых стен): 1о, 2х, 3х постовые, рамки для розеток: 1о, 2х, 3х местные.

Данные монтажные материалы относятся к категории «Электрические приборы» к подкатегории «Дополнительные».

Рисунок 7.1. Семейства

Данные список не является конечным и будет пополняться.

7.1 Установочные коробки

Для розеток скрытой установки имеется возможность учесть установочную коробку.

Рисунок 7.1.1. Семейства

Для этого у типоразмера семейства скрытой розетки имеются параметры:
- «Учесть установочную коробку» - для одинарной розетки;

Рисунок 7.1.2. Учесть установочную коробку

Если установить галочку на данный параметр, то это означает, что данный экземпляр установочной коробки попадет в спецификацию, в ином случае, данный элемент учтен не будет. По умолчанию параметр «Учесть установочную коробку» является активным, т.е. при создании экземпляра розетки автоматически будет учтена установочная коробка. Для одинарного типа розетки можно учесть одинарную установочную коробку.

При открытии спецификации «ZH_Спецификация силовых электроприборов» можно убедиться, что помимо установленной на виде розетки также была учтена установочная коробка.

Рисунок 7.1.3. Спецификация

- «Установочная коробка количество постов» - для сдвоенной/строенной розетки.

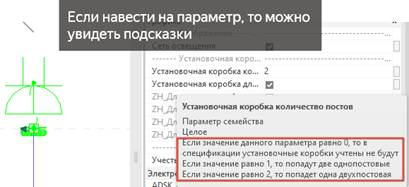

Рисунок 7.1.4. Подсказка

В данном случае параметр, отвечающий за учет установочной коробки, является числовым значением.

Если значение равно 0, то установочная коробка учтена не будет.

Рисунок 7.1.5. Спецификация

Если значение параметра равно 1, то в спецификацию попадут две однопостовые установочные коробки.

Рисунок 7.1.6. Спецификация

Если значение параметра равно 2, то в спецификацию попадет одна двухпостовая установочная коробка.

Рисунок 7.1.7. Спецификация



Аналогичным образом устроен учет установочной коробки для строенной розетки скрытой установки. Разница от сдвоенной заключается лишь в том, что валидными значениями будут являться: 0 (учета не будет), 1 (три однопостовых уст.коробки), 3(одна трехпостовая уст.коробка).



Так же в данных семействах добавлена возможность изменить тип установочной коробки:

- Для твердых стен;
- Для полых стен.

За это отвечает параметр – «Установочная коробка для твердых стен».
У всех семейств розеток скрытой установки данный параметр работает одинаково.

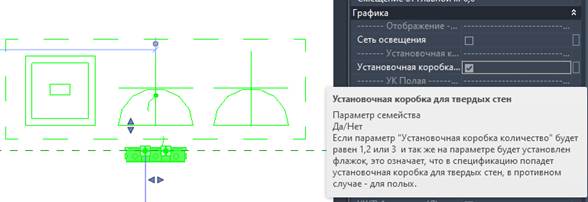

Если выделить экземпляр скрытой розетки и навести курсором на параметр «Установочная для твердых стен», то можно увидеть пояснение.

Рисунок 7.1.8. Подсказка

В общем смысл заключается в том, что если у параметра установлена галочка, то в спецификацию попадет экземпляр установочной коробки с наименованием, отражающим то, что установочная коробка предназначена для твердых стен, в ином случае, если галочки нет, то для установки в полых стенах.

Рисунок 7.1.9. Галочка

По умолчанию у типоразмеров розеток для скрытой установки данный параметр является активным (т.е. установлена галочка), если необходимо учесть установочную коробку как для полых стен нужно сделать параметр неактивным (т.е. снять галочку).

 7.2 Рамка для розеток

Для розеток скрытой установки имеется возможность учесть рамку.

Для этого у типоразмера семейства скрытой розетки имеется параметр «Учесть рамку»:

Рисунок 7.2.1. Учесть рамку

Если навести курсор на данный параметр, можно увидеть подсказку:

Рисунок 7.2.2. Подсказка

В зависимости от типа розетки (одинарная/сдвоенная/строенная) для каждого из этих типов по умолчанию установлен свой типоразмер рамки.

- Для одинарной розетки – рамка одинарная;
- Для сдвоенной розетки – рамка двойная;
- Для строенной розетки – рамка тройная.

Если параметр «Учесть рамку» является активным (т.е. установлена галочка), то в спецификацию попадет тот типоразмер рамки, который установлен для типоразмера розетки.

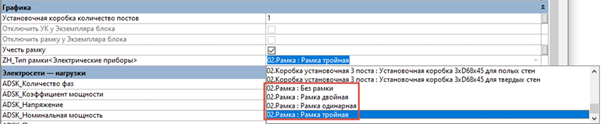

Чтобы узнать, какой типоразмер рамки установлен, нужно выбрать экземпляр розетки и перейти в «Свойства типа»

Рисунок 7.2.3. Типоразмер

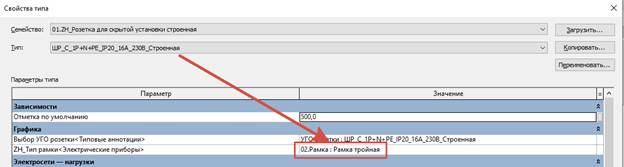

По умолчанию параметр «Учесть рамку» является активным, что автоматически учитывает экземпляр рамки в спецификации.

Рисунок 7.2.4. Учесть рамку - активно

Рисунок 7.2.4. Спецификация

 8. Блок розеток

В шаблоне предусмотрено семейство «01.ZH_Блок розеток», которое является составным и может заключать в себе от одного, до трех различных типоразмеров семейств скрытых розеток, включающих дополнительные материалы, такие как установочные коробки и рамки.

Рисунок 8.1. Семейства

Поскольку комбинаций тех или иных сочетаний розеток и их взаимное расположение в блоке может достигать больших значений, в шаблоне созданы всего два базовых типоразмера, которые можно взять за основу и создать свои экземпляры.

Данное семейство является динамическим, т.е. положение УГО и его тип формируется автоматически.

8.1 Расшифровка названий

Разберем каким образом называются блоки розеток в шаблоне, для более конкретного понимания каким образом они сформированы.

2xШР_С_1P+N+PE_IP20 + RG45, откуда:

Таблица 5.



Итого выходит, что данный типоразмер включает в себя три розетки: две силовые и одну слаботочную.

Если создать экземпляр данного типоразмера, то наглядно можно в этом убедиться.

Таблица 6.

Экземпляр розетки в модели	Экземпляр розетки на виде при средней детализации

УГО блока розетки формируется исходя из того, какие типоразмеры экземпляра розетки находятся в этом блоке.

 8.2 Создание типоразмера блока розеток

Для создания собственного типоразмера блока розетки необходимо выполнить следующие шаги:

1. Через Диспетчер проекта найти семейство «01.ZH_Блок розеток» и при нажатии ПКМ выбрать «Копировать». Будет создан новый типоразмер, который необходимо переименовать по усмотрению пользователя.

Рисунок 8.2.1. Копировать

Либо если в проекте имеются расставленные элементы блока розеток, то выбираем любой экземпляр и переходим через панель свойств в «Свойства типа», где нажимаем «Копировать» и переименовываем скопированный типоразмер.

2. Следующим этапом является установка необходимых параметров только что созданному типоразмеру.

2.1 Меняем электрические параметры.

Рисунок 8.2.2. Меняем параметры

2.2 Меняем количество розеток в блоке и их типоразмеры, изменение типоразмера рамки и настройка УГО.

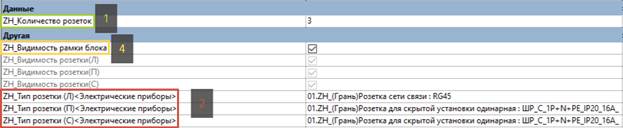

Рисунок 8.2.3. Параметры

Рисунок 8.2.4. Тип рамки

1 – Параметр «ZH_Количество розеток». В данном параметре указываем какое количество розеток будет включать в себя данный блок.

Если значение = 2, то отображаться будут 2 розетки и эти розетки попадут в спецификацию.
Если значение = 3, то отображаться будут 3 розетки и эти розетки попадут в спецификацию.

2 – Параметры «ZH_Тип розетки (Л/С/П)». Буква в (*) означает положение розетки на виде:

Л - Слева;
С – Середина;
П – Справа.

Данные параметры необходимы для того, чтобы задать нужные типоразмеры розеткам участвующим в блоке.

Пример. Выбирая новое значение типоразмера розетки в параметре «ZH_Тип розетки (Л)», означает, что розетка, расположенная слева в блоке, примет новое значение. Допустим, изначальный типоразмер розетки в блоке слева был RG45, и меняем его на RG45+TV, в итоге левая розетка в данном блоке изменится на RG45+TV и в спецификацию подает именно этот типоразмер розетки.

Таблица 7.

Аналогичным образом меняются параметры для типа розетки справа и посередине

Если значение параметра «ZH_Количество розеток» = 2. То необходимо изменить параметры:

«ZH_Тип розетки (Л)»
«ZH_Тип розетки (П)»

Если значение параметра «ZH_Количество розеток» = 3. То необходимо изменить параметры:

«ZH_Тип розетки (Л)»
«ZH_Тип розетки (С)»
«ZH_Тип розетки (П)»

3 - Параметр «ZH_Тип рамки» позволяет для типоразмера блока рамки задать сколько постов будет содержать рамка (1,2,3 или без рамки). Тип рамки, который будет установлен в данном параметре, будет учитываться в спецификации.

Рисунок 8.2.5. Тип рамки

4 - Параметр «ZH_Видимость рамки блока».

Параметр «ZH_Видимость рамки блока» отвечает за отображение границ рамки блока. Границей рамки блока является прямоугольник, внутри которого изображены УГО входящих в состав данного блока розеток.

Таблица 8.

2.3 Необходимо указать, нужно ли для данного типоразмера блока розетки учитывать рамку и установочную коробку.

Рисунок 8.2.6. Учитывать рамку и установочную коробку

Параметр «Учесть рамку», если данный параметр активен, то в спецификации будет учтена рамка для данного блока, тип этой рамки задавался в п.6/6.2/2.2.

Параметр «Установочная коробка количество постов». Данный параметр отвечает, какой тип установочной коробки (далее УК) будет учтен в спецификации.

Рисунок 8.2.7. Подсказка

Если значение данного параметра будет равно 0, то установочная коробка учитываться не будет;
Если равно 1 и количество розеток равно 2, то учтено будет 2 однопостовые УК;
Если равно 1 и количество розеток равно 3, то учтено будет 3 однопостовые УК;
Если равно 2 и количество розеток равно 2, то учтена будет 1 двухпостовая УК;
Если равно 3 и количество розеток равно 3, то учтена будет 1 трехпостовая УК.

2.4 Параметр экземпляра «Установочная коробка для твердых стен».

Если данный параметр активен, а также в типоразмере блока розетки предусмотрено наличие установочных коробок, то в спецификации данные УК будут маркироваться как для твердых стен, в случае если параметр неактивен, то как для полых стен.

Рисунок 8.2.8. Установочная коробка



После корректировки всех необходимых параметров итогом будет является уникальный типоразмер блока розетки.

8.3 Положение УГО блока розеток

Для того, чтобы избежать коллизий УГО (условно графических обозначения) блока розеток с УГО иных элементов, в данном семействе предусмотрены два параметра, отвечающие за положение УГО на планах этажа:

Рисунок 8.3.1. Параметры

Данный способ аналогичен тому, что описан в п.4.2 «Разнесение наложенных друг на друга УГО розеток».

Данные значения по X и Y можно изменять в следующих пределах:

- для X -2000 <= x <= 2000.

- для Y -1000 <= x <= 1000.

Для удобства у каждого экземпляра блока розеток предусмотрены ползунки для перемещения.



Рисунок 8.3.2. Ползунки
