18-Фильтры скрытия осей связных файлов
1. Изменения в документе
| Версия | Дата изменения | Предмет изменений |
Ответственный |
| 1.0 | 26.11.2025 |
Хлыбов С.Е..,BIM-координатор |
|
|
|
2. Основа
Правильно установленные оси в самом начале проектирования поспособствуют тому, что вам в будущем будет легче выполнять работу над моделью. В случае, если вы изначально подключите их неправильно, могут возникнуть проблемы, из-за которых будет много переделок. Когда в модели много связных файлов, получается наслоение осей активного файла и связного файла, и требуется перенос осей связного файла, чтобы он не закрывал необходимые элементы, поэтому Оси связного файла будем скрывать через фильтры.

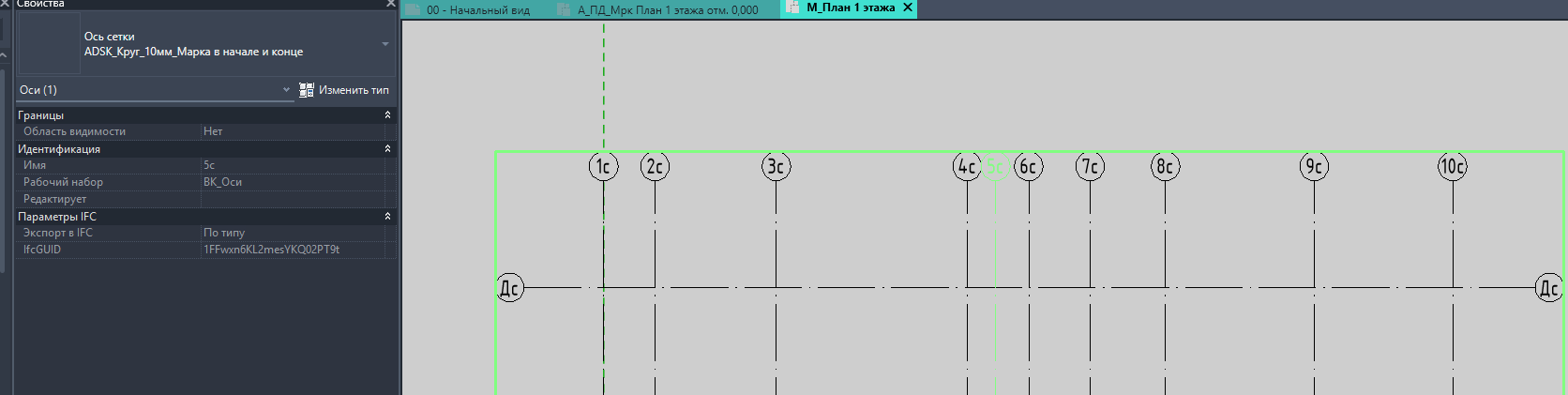

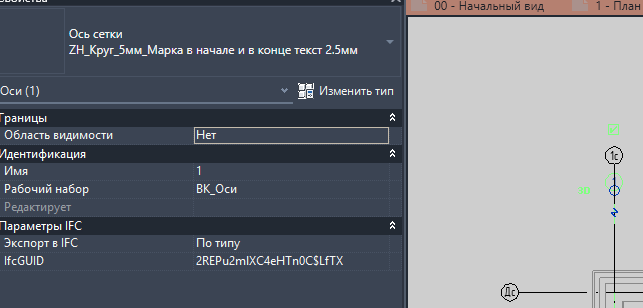

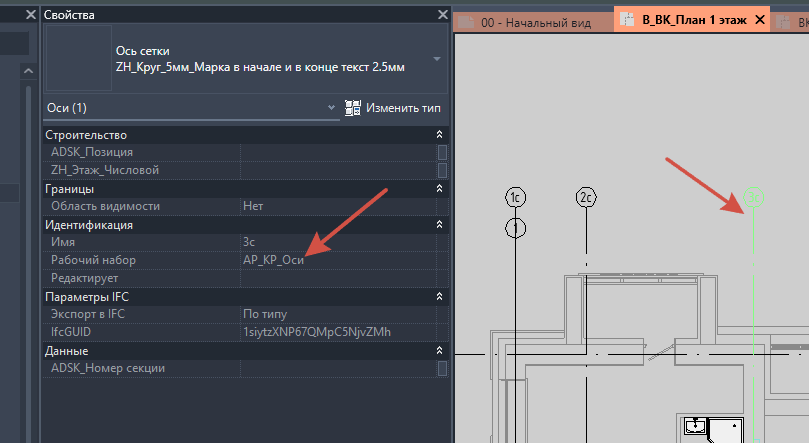

В зависимости от раздела/файла осям в фоновом режиме будет присваиваться свой рабочий набор
| Рабочий набор оси | Применение |
| Габаритные_Оси |
Общие габаритные оси |
| АР_КР_Оси |
Раздел архитектуры (АР) Раздел конструкций (КР) |
| КР_МН_Оси | Раздел конструкций (КР_МН) |
| КР_КЖ_Оси | Раздел конструкций (КР_КЖ) |
| АР_КР_ПН_Оси | Раздел конструкций (АР_КР_ПН) |
| КЖ_ПН_Оси | Раздел конструкций (КЖ_ПН) |
| КР_МН_ПН_Оси | Раздел конструкций (КР_МН_ПН) |
| ОВ_Оси | Раздел отопления и вентиляции (ОВ) |
| ВК_Оси | Раздел водоснабжения и канализации(ВК) |
| ЭОМ_Оси | Раздел электрооборудование и освещение(ЭОМ) |
| СС_Оси | Раздел сети связей(ЭОМ) |
Рисунок 2.1.1. Рабочие наборы осей по разделам.

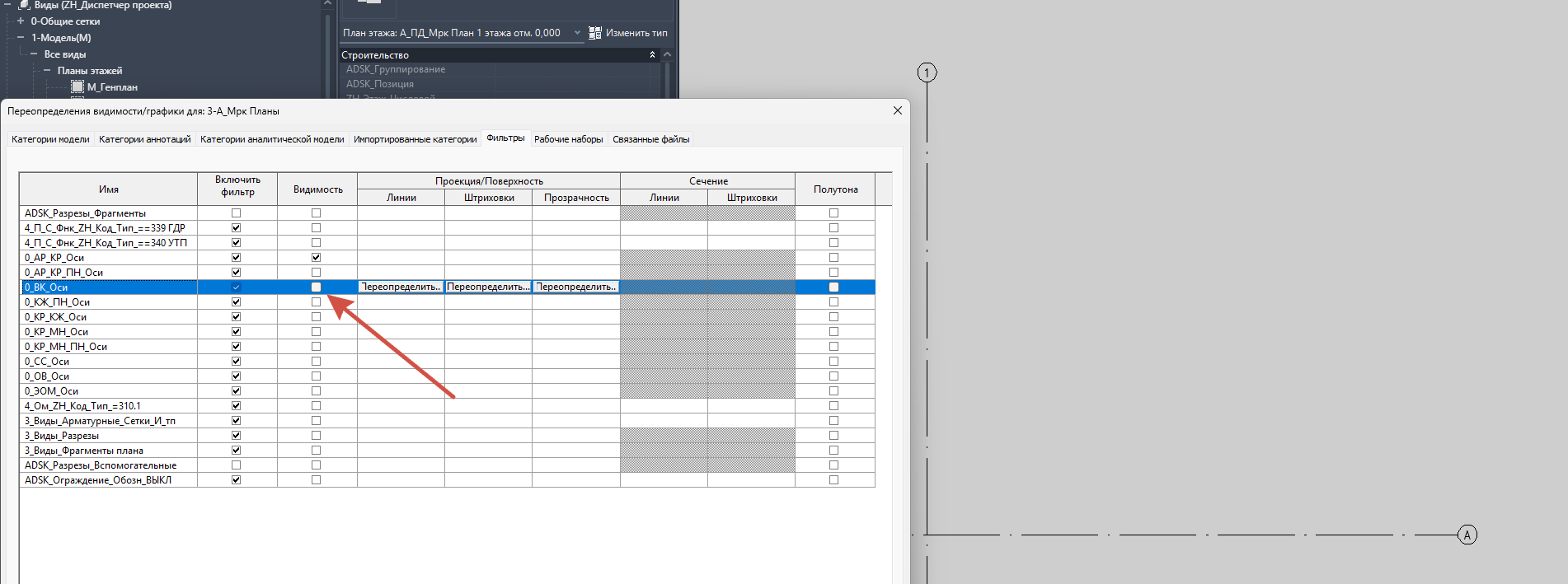

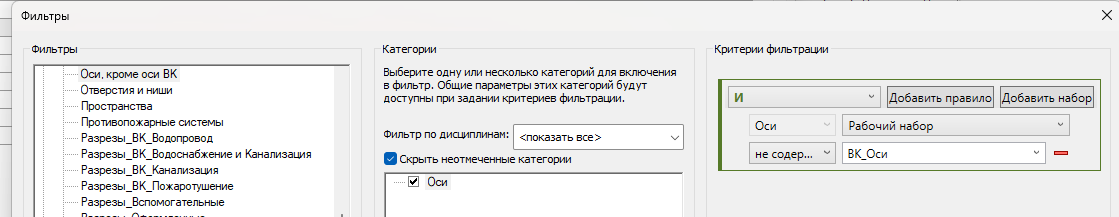

В каждом файле будут присутствовать определенный/ые фильтры который можно будет добавить к любому шаблону вида и скрывать оси
| Файл | Наименование фильтра | Функционал фильтра | |
| АР_КР | 0_Габаритные_Оси 0_АР_КР_Оси 0_КР_МН_Оси |
||
| 0_АР_КР_Оси | |||
| 0_КР_МН_Оси | |||
| 0_КР_КЖ_Оси | |||
| 0_АР_КР_ПН_Оси | |||
| 0_КЖ_ПН_Оси | |||
| 0_КР_МН_ПН_Оси | |||
| 0_ОВ_Оси | |||
| 0_ВК_Оси | |||
| 0_ЭОМ_Оси | |||
| 0_СС_Оси |
