07-Работа с отчетом Tangl Control

Ссылка на видео-уроки в курсе:



• Tangl_Control
• 1_Метод_Проверки
• 2_Метод_Проверки
• Исправление_Проблем_ADSK_Позиция_ADSK_Номер_Ква
• Исправление_Проблем_ZH_Конструкция_КС_ZH_Марка
• Исправление_Проблем_Ключевая_Пометка
• Исправление_Проблем_Кодировка
• Исправление_Проблем_Площади
• Исправление_Проблем_Семейство
• Исправление_Проблем_Функциональное_Назначение
• Исправление_Проблем_Этаж



Видео по работе в плагине:

·         P:\10_Документы\Bim\_Совещания\Tangl Control\Работа с отчетом Tangl Control через Плагин.mp4



1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный
1.0	05.03.2025	Tangl Control	Соболев С.А., BIM-координатор   ООО «Масштаб» Березина Ю.И., BIM-координатор   ООО «Масштаб»
2.0	06.05.2025	Работа с плагином Работа со справочником проверок Железно «ZH_Проверка на параметры АР_КР»	Березина Ю.И., BIM-координатор   ООО «Масштаб»



2. Общие положения

2.1. Термины

Таблица 1.



2.2. База

Таблица 2.



2.3. Инструменты

Здесь будут рассмотрены основные инструменты необходимые для данной темы.

Таблица 3.

Термин/сокращение	Определение / пояснение
Программа для ПК Tangl Control	Устанавливается специалистами «Офиса цифровой трансформации» по заявке в Bim help



3. Основа

Tangl Control представляет собой облачный сервис для автоматизации проверки BIM-моделей. Позволяет проверять модель на правильность заполнения параметров.



3.1. Начало работы

Работа с программой начинается с заявки в bimhelp@zhcom.ru на установку программы для ПК.

3.2. Интерфейс программы

Видео-урок "P:\10_Документы\Bim\Курсы\Курсы ZH\Видео\2-ЭП\ZH_BIM_Revit_Архитектура_Эскизная_Модель_Тема_18_Tangl_Control_1_Метод_Проверки.wmv"

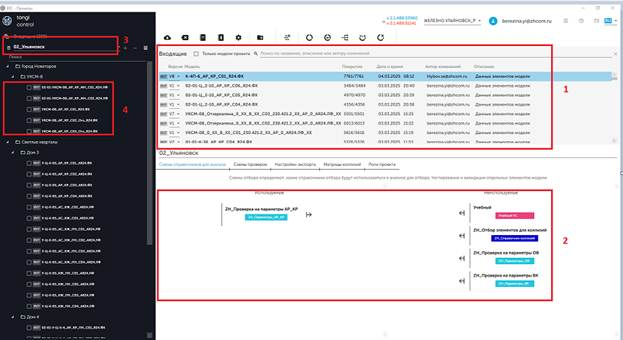

При открытии программы Вы попадаете в основное меню, см. Рис. 3.2.1.

Рисунок 3.2.1. Интерфейс программы Tangl Control

Под цифрами на рис. 1. Обозначены:

1. Входящие данные
2. Сборники правил, по которым осуществляется проверка
3. Папка с проектами. Разделение осуществляется по городам, как в папках на сервере
4. Список проверенных моделей

3.3. Как найти нужный отчет

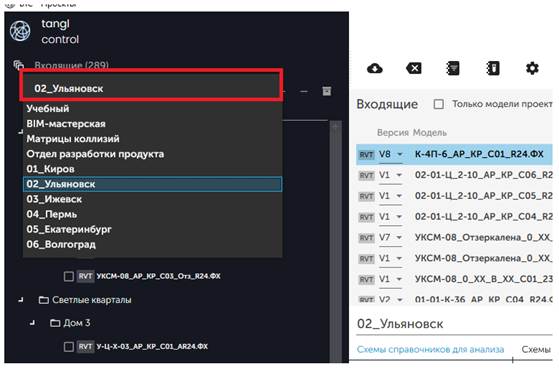

Поиск нужного отчета начинается с выбора города в папке с проектами, см. Рис. 3.3.1.



Рисунок 3.3.1. Деление папки с проектами осуществляется по городам

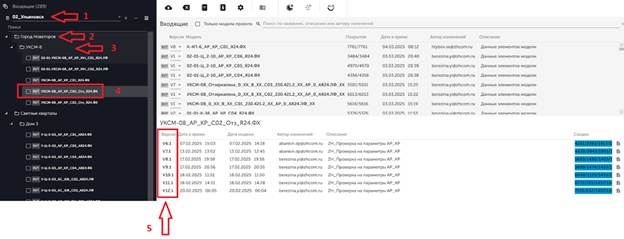

Далее, когда выберите город, нужно выбрать нужный Вам объект и секцию, нажав на нее. После этих действий, под входящими данными появятся отчеты по выбранной секции, см. Рис. 3.3.2.

Рисунок 3.3.2. Выбор нужной секции и версии отчета

Под цифрой 5 указаны версии отчета по выбранной секции, нужно выбрать ту версию, которую указал bim-координатор.

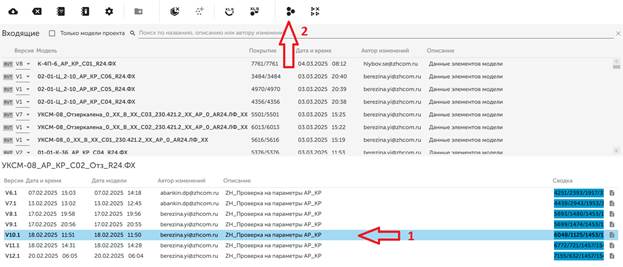

Для открытия отчета нужно нажать сначала на отчет нужной версии (чтобы он стал подсвечен голубым цветом) и далее на кнопку «Посмотреть результат», см. Рис. 3.3.3.

Рисунок 3.3.3. Открытие отчета



3.4. Интерфейс отчета

Спустя несколько секунд отчет откроется в отдельном окне, см. Рис. 3.4.1. Базово, отчет открывается на вкладке Элементы

Рисунок 3.4.1. Открытый отчет

3.4.1.  Вкладка элементы

Скорее всего, Вы столкнетесь с проблемой с рис. 6, когда отчет открылся и ничего не видно. Для исправления ситуации в левой части экрана нужно найти разделитель столбцов и растянуть ширину столбца, отображающего позиции отчета, и растянуть его, см. Рис. 3.4.1.1.

Рисунок 3.4.1.1. Действия, для отображения столбца «Позиция»

После этих действий, Вам будет виден отчет с элементами, которые не прошли тесты, см. Рис. 3.4.1.2.

Рисунок 3.4.1.2. Отчет с элементами, которые не прошли тесты

Варианты отображения элементов на вкладке, см. Рис. 3.4.1.3.

Рисунок 3.4.1.3. Варианты отображения элементов отчета

Под цифрами обозначены кнопки, которые:

1. Разворачивает/сворачивает список всех элементов (от «Прошли не все тесты» до разворачивания отчета по экземпляру);
2. Аналогично 1, только на 1 ступень («Прошли не все тесты»/Категория/Типоразмер/Экземпляр/Отчет по экземпляру);
3. Посмотреть в 3D;
4. Показать группы элементов, не начавших отбор (не применяется);
5. Показать группы элементов, не прошедших отбор(не применяется);
6. Показать группы элементов, прошедших тесты;
7. Показать группы элементов, не прошедших тесты (самое применимое для вас).

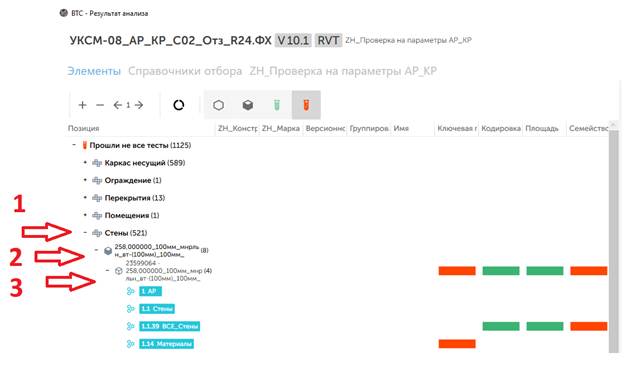

Для просмотра отчета по конкретному элементу нужно нажать на несколько «+» для развертывания списка элементов, см. Рис. 3.4.1.4.

Рисунок 3.4.1.4. Отображение отчета по экземпляру на вкладке «Элементы»



3.4.2.  Вкладка ZH_Проверка на параметры АР_КР

Также, удобно работать с вкладкой ZH_Проверка на параметры АР_КР

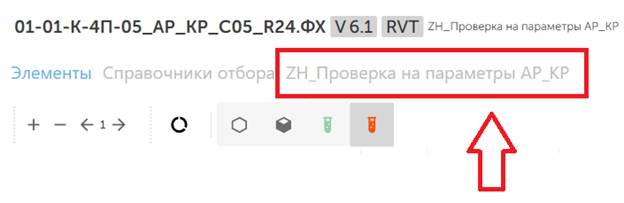

Открыть вкладку, см. Рис. 3.4.2.1.

Рисунок 3.4.2.1. Открыть вкладку ZH_Проверка на параметры АР_КР

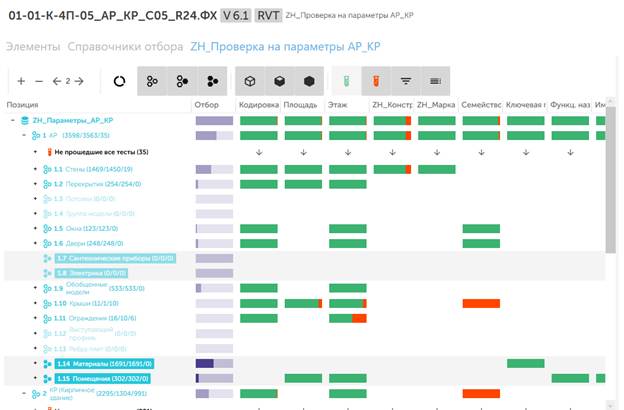

Внешний вид вкладки ZH_Проверка на параметры АР_КР, см. Рис. 3.4.2.2.

Рисунок 3.4.2.2. Внешний вид вкладки ZH_Проверка на параметры АР_КР

Варианты отображения элементов на вкладке, см. Рис. 3.4.2.3.

Рисунок 3.4.2.4. Варианты отображения элементов отчета на вкладке «ZH_Проверка на параметры АР_КР»

На рис.3.4.2.4 отображено оптимальные настройки для просмотра отчета

Под цифрами обозначены кнопки, которые:

1. Разворачивает/сворачивает список всех элементов (от Наименования сборника «ZH_Проверка на параметры АР_КР» до разворачивания отчета по экземпляру);
2. Аналогично 1, только на 1 ступень Наименования сборника «ZH_Проверка на параметры АР_КР»/Категория/Вхождение в конкретную группу по определенному признаку/Прошли все тесты или Не прошли все тесты/ Отчет по экземпляру);
3. Посмотреть в 3D;
4. Показать пустые строки отчета (не применяется);
5. Показать пустые обязательные строки отчета (не применяется);
6. Показать непустые строки (показать строки отчета по проверкам, в которые попали элементы и прошли проверки, оптимально для просмотра отчета)
7. Показать строки элементов в начальных позициях (не применяется);
8. Показать строки элементов в промежуточных позициях (не применяется);
9. Показать строки элементов в конечных позициях (оптимально для просмотра отчета);
10. Показать строки элементов, прошедших тесты (можно применять, но неудобно, тк покажет элементы, прошедшие тесты. С другой стороны, можно посмотреть правильное заполнение параметров);
11. Показать строки элементов, не прошедших тесты (оптимально для просмотра отчета);
12. Показать строки элементов, не прошедших отбор (не применяется);



Показать столбцы атрибутов (оптимально для просмотра отчета).

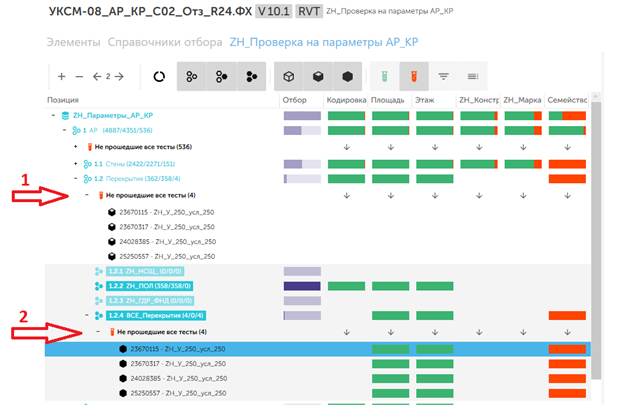

Чтобы просмотреть элементы необходимо выполнить несколько действий, см. Рис. 3.4.2.5.

Рассмотрим перекрытия, не прошедшие проверку по свойству «Семейство», для этого нужно нажать на несколько «+» для развертывания списка элементов.

Рисунок 3.4.2.5. Открытие отчета до вкладок элементов и просмотр свойств



3.5. Как работать с отчетом

Работа с отчетом и исправление ошибок сводится к работе по сопоставлению привязки со значением параметра, указанного в проекте, см. Рис. 3.5.1.

Привязки позиции – правила, по которым элемент отбирается в список элементов для проверки на сопоставление со значением параметра.

Свойства – окно вывода значения параметров в проекте. Сверху в свойствах есть строка поиска, в нее можно записать, либо наименование параметра для быстрой навигации, либо значение параметра.

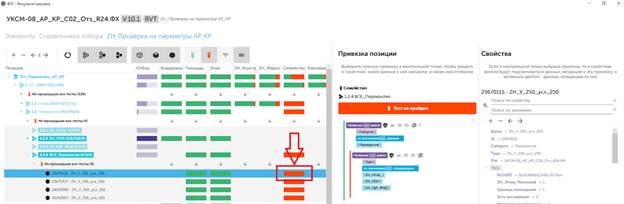

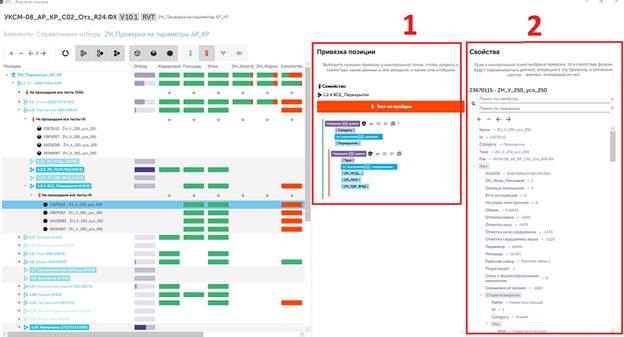

Рисунок 3.5.1 Расположение окон «Привязка позиции» и «Свойства» в отчете

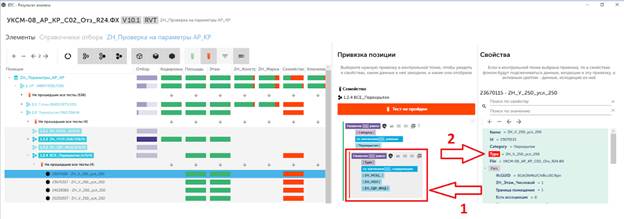

1.       Для просмотра ошибки нужно развернуть замечания до конкретного экземпляра в проекте и нажать на подсвеченный красным квадрат параметра, см. Рис. 3.5.2.

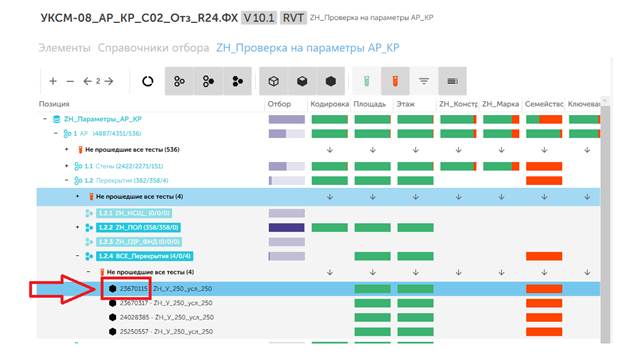

Рисунок 3.5.2. Выбор замечания для просмотра ошибки

2.       Далее нажимаете в окне «Привязка позиции» на правило проверки, чтобы оно подсветилось серым и автоматически в окне «Свойства» подсвечивается параметр, который не совпадает с правилом привязки, см. Рис. 3.5.3.

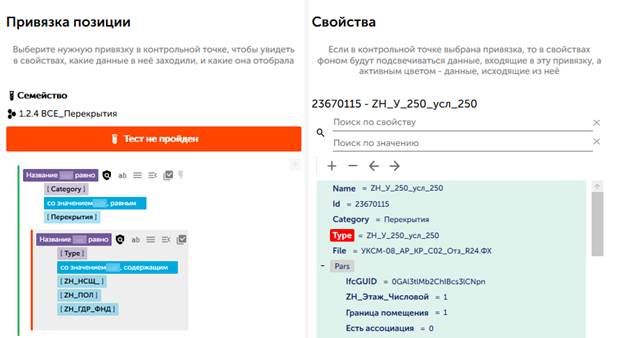

Рисунок 3.5.3. Сопоставление привязки с заполнением параметра – выявление неправильно заполненного параметра

3.       Смотрите правило привязки, там написано, что параметр Type (имя типоразмера) должен содержать одну из следующих комбинаций ZH_НСЩ_; ZH_ПОЛ_;ZH_ГДР_ФНД_ при этом в проекте выбранный экземпляр идет с Type (подсвечено красным в окне «Свойства») ZH_У_250_усл_250, см. Рис. 3.5.4. Таким образом, можно сделать вывод, что применено семейство с неправильным наименование. В данном случае, скорее всего применено старое семейство и нужно его заменить на новое.

Рисунок 3.5.4. Анализ ошибки

В плагине

Видео-урок"P:\10_Документы\Bim\Курсы\Курсы ZH\Видео\2-ЭП\ZH_BIM_Revit_Архитектура_Эскизная_Модель_Тема_18_Tangl_Control_2_Метод_Проверки.wmv"

С отчетом удобно работать напрямую через плагин Tangl. Плагин выглядит следующим образом, см. Рис. 3.5.5.

Рисунок 3.5.5. Внешний вид плагина Tangl

Разберемся с началом работы, если у Вас нет вкладки 1, то пишем заявку на установку приложения Tangl для Revit  в bimhelp@zhcom.ru с темой Общее_Установка плагина Tangl.

Если неактивны все клавиши, кроме клавиши 2, то жмем на нее и проходим авторизацию.

Если все хорошо, то нажимаем иконку 3 для импорта отчета из Tangl Control.

Внешний вид окна «Импорт». Для загрузки отчета нажимаем на «Выбрать анализ» и далее выбираем город расположения объекта, наименование файла и версию отчет (скорее всего последнюю).

Рисунок 3.5.6. Подгрузка отчета Tangl Control в Revit

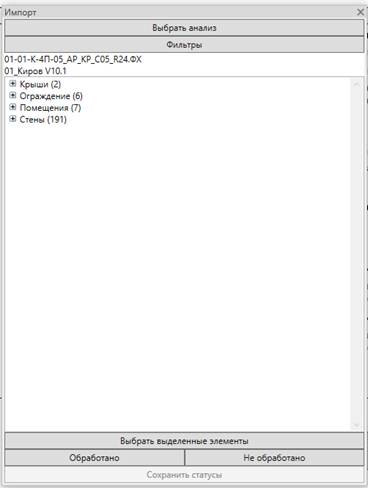

После загрузки отчета появится такое окно:

Рисунок 3.5.7. Окно «Импорта» после открытия отчета

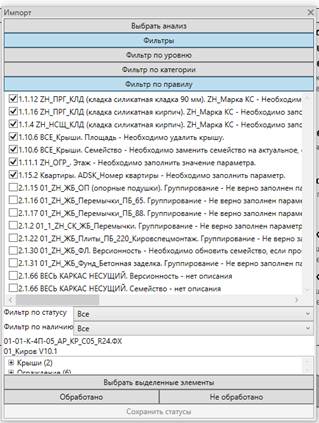

Для фильтрации элементов, относящимся к АР, нужно нажать на фильтры/фильтр по правилам/далее отжать все галочки у позиций, начинающихся с 2 (это элементы КР).

Рисунок 3.5.8. Окно «Импорта» при настройке отображения нужных элементов

Далее снова нажать на фильтры, чтобы настройки применились.

Рисунок 3.5.9. Окно «Импорта» после настройки отображения нужных элементов. В этом примере например «ушли» позиции Каркаса несущего.

Для открытия позиций отчета нажимаем на «плюсик» рядом с категорией и далее на «плюсик» около типоразмера, наводим курсор на экземпляр и читаем всплывающую подсказку с тем, что нужно сделать.

Рисунок 3.5.10. Окно «Импорта» после открытия позиций отчета

Данная ошибка говорит о том, что в проекте используется неактуальное семейство (это хорошо видно по наименованию типоразмера).

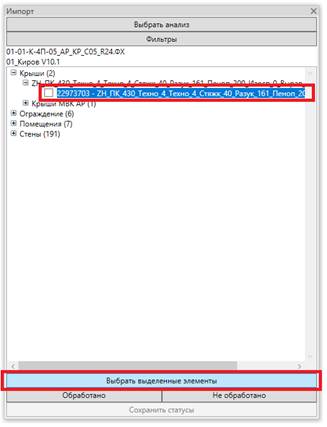

Чтобы быстро найти элемент в проекте и просмотреть его параметры (в данном случае из-за того, что семейство неактуально, у него будет неверный ZH_Код_тип), нужно нажать на экземпляр в окне «Импорта» так, чтобы текст подсветился синим цветом, и нажать на кнопку «Выбрать выделенные элементы».

Чтобы посмотреть все причины ошибок, перейдите в пункт 4.1 «Причины ошибок».

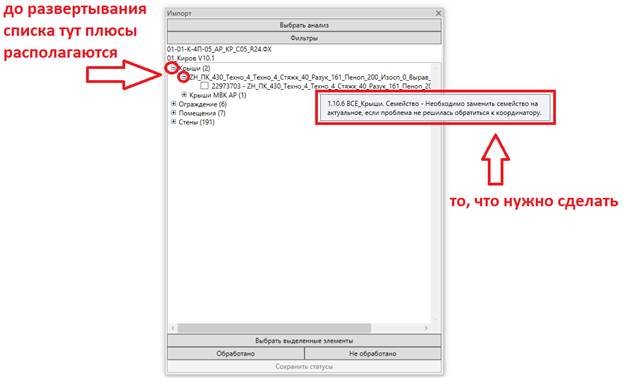

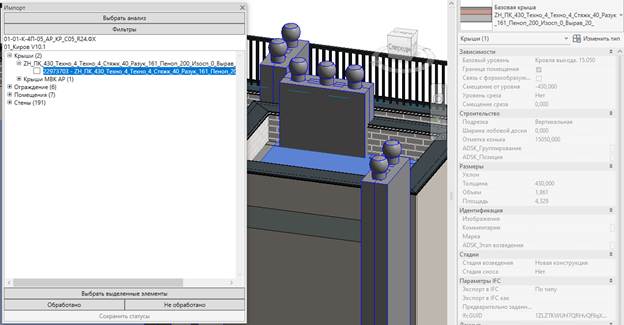

Рисунок 3.5.11. Выбор экземпляра для отработки замечания и его быстрый поиск в проекте.

В результате, мы увидим выбранный экземпляр кровли.

Рисунок 3.5.12. Выбранный экземпляр кровли



4. Анализ отчета

4.1. Причины ошибок

Для анализа ошибок необходимо будет проанализировать таблицу Excel по ошибкам. Ниже приведена таблица соответствия столбцов спецификации и их принадлежности к определенным параметрам.

Таблица 4.



4.2. Как исправлять ошибки в Revit

Исправление ошибок описаны в видео-уроках, расположенных P:\10_Документы\Bim\Курсы\Курсы ZH\Видео\2-ЭП.

1.       Замена семейств

Удобнее всего через контекстный фильтр ModPlus выделить одинаковые типоразмеры и заменить на нужный через панель Свойств.

2.       Заполнение параметра ZH_Конструкция КС, ZH_Марка КС

Нужно заполнить через таблицу «Материалы кладки для перегородок, несущих стен и парапетов» (для быстрого поиска можно скопировать здесь и вставить в поиск Диспетчера проекта).

3.       Заполнение параметра Функц. назначение, Имя



Также удобно найти помещения через фильтр ModPlus c фильтрацией помещений по наименованию параметров или через спецификацию «Помещения/проверка» и заполнить

4.       Заполнение параметра Площадь

Стены, перекрытия, крыши - Найти через ModPlus c фильтрацией по площади и удалить.

Помещения - Найти помещения через фильтр ModPlus c фильтрацией помещений по наименованию параметров или через спецификацию «Помещения/проверка» и удалить/разместить неразмещенные помещения.

5.       Этаж

Заполнить через плагин «Железно», см. Рис. 4.2.1.

Рисунок 4.2.1. Заполнение параметра ZH_Этаж_Числовой через плагин «Железно»

6.       Также, если ошибка идет по единичному элементу, то его легко найти по Id элемента (см. следующий пункт Инструкции)



4.3. Как найти элемент в проекте

Для поиска конкретного элемента в проекте можно воспользоваться Id элемента.

Id элемента – уникальный идентификационный код элемента.

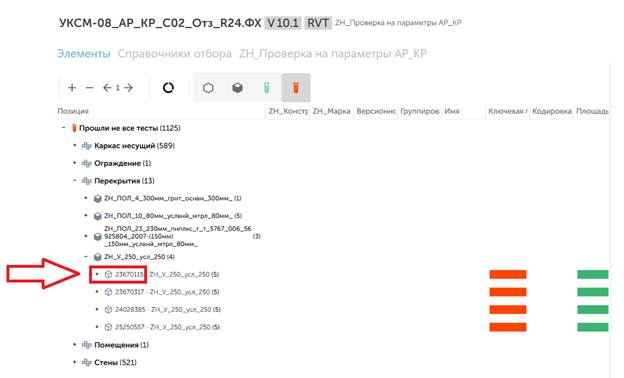

В окне программы он указан слева от элемента, см. Рис. 4.3.1, 4.3.2.

Рисунок 4.3.1. Id элемента на вкладке ZH_Проверка на параметры АР_КР

Рисунок 4.3.2. Id элемента на вкладке Элементы

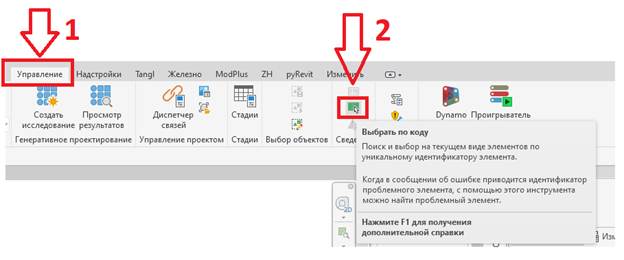

Далее в окне Revit нужно перейти по следующему пути, см. Рис. 4.3.3.

Рис. 20. Поиск элемента по Id в Revit

В окне написать Id элемента, указанный в Tangl Control и нажать «Ок», см. Рис. 21.

Рисунок 4.3.4. Выбор элемента по Id

Нужный Вам элемент покажется в проекте.



5. Нюансы

По любым нестандартным ситуациям, касающимся данных проверок обращаться к координатору
