05-ModPlus_Контекстный фильтр

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный
1.0	21.02.2025	Работа с документом	Березина Ю.И., BIM-координатор   ООО «Масштаб»

2. Общие положения

2.1. База

Таблица 1.



2.2. Инструменты

Здесь будут рассмотрены основные инструменты, необходимые для данной темы.

 Таблица 2.



3. Основа

При работе в Revit очень удобным является контекстный фильтр от ModPlus.

Плюсы «Контекстного фильтра» относительно стандартного фильтра Revit:

• Работает внутри группы;
• Можно выбрать не только категорию, но и типоразмер, а также любой из параметров элемента.
• Можно сохранить поисковый набор для повторного применения



3.1. Включение инструмента

Для использования инструмента необходимо его включить и настроить «горячие клавиши» для быстрого вызова.

1.       Инструмент «Контекстный фильтр» расположен по следующему пути – вкладка ModPlus/Проект/Контекстный фильтр, см. Рис. 3.1.1

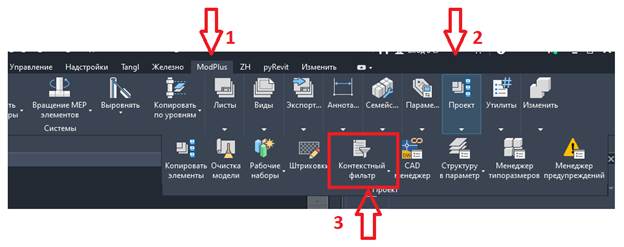

Рисунок 3.1.1. Расположение инструмента «Контекстный фильтр»

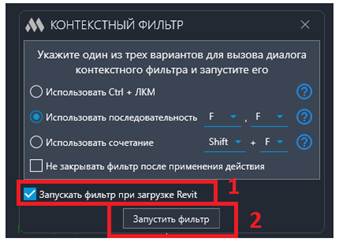

2.       Можно выбрать горячие клавиши для быстрого запуска (или оставить по умолчанию FF на русской раскладке). Выбрать запуск при загрузке Revit и запустить сам фильтр, см. Рис.3.1.2.

Рисунок 3.1.2. Первый запуск инструмента «Контекстный фильтр» и выбор «Горячих» клавиш

3.       Внешний вид инструмента «Контекстный фильтр», см. Рис.3.1.3. Пользуемся и наслаждаемся

Рисунок 3.1.3. Внешний вид инструмента «Контекстный фильтр»

3.2. Кейсы

1. Выбор на виде окон марки ОК-1 с высотой нижнего бруса 600.

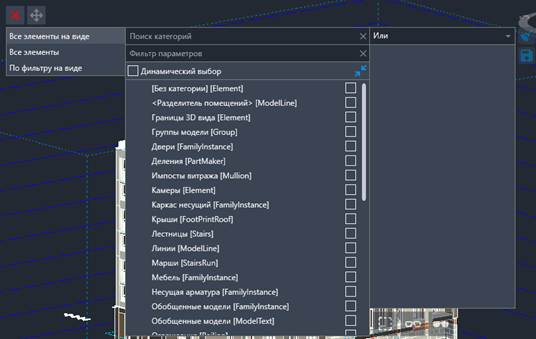

1.       Вызываете контекстный фильтр FF, см. Рис. 3.2.1.

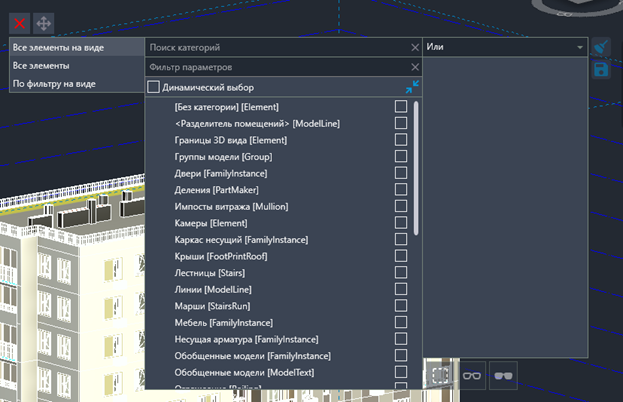

Рисунок 3.2.1. Окно «Контекстного фильтра» при его вызове, отображающее все списки категорий, размещенные на виде.

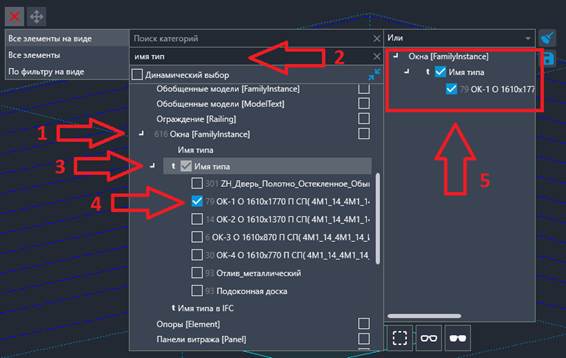

2.       Выбираем нужную категорию «Окна», чтобы не перебирать весь список параметров у окон, записываем в строку «Фильтр пара
метров» наименование нужного параметра (можно частично) «имя тип», выбираем из предложенного списка тот, у которого ряд
ом стоит t, выбираем окно, с нужной маркой, см. Рис. 3.2.2. В итоге, у Вас получатся выбранными все окна типоразмера ОК-1, разме
щенные в проекте

Рисунок 3.2.2. Порядок выбора окон с типоразмером ОК-1.

3.       Далее, ничего не нажимаем, стираем из «Фильтра параметров» искомый ранее «имя типа» и вписываем «высота нижнего бруса», выбираем со значением «555». Выбираем галку с ОК-1, иначе у Вас возникнет необходимость выбора также всех ОК-1, а не с конкретной высотой нижнего бруса. Сохраняем свой выбор, чтобы выбрать элементы в модели, см. Рис. 3.2.3.

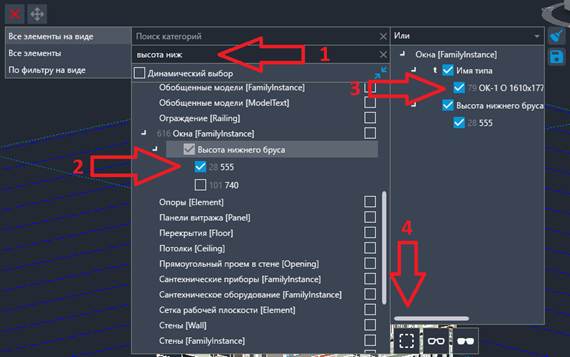

Рисунок 3.2.3. Порядок выбора окон с типоразмером ОК-1 и высотой нижнего бруса 555.

4.       В параметрах экземпляра меняем на нужную высоту нижнего бруса или просто заменяем в зависимости от того, что Вы хотели
сделать с окном



2. Замена конкретного типа пола в группе «1Полы 2этаж» и дальнейшая замена в группе «1Полы 3-6этаж»

1.       Вызываете контекстный фильтр FF.

2.       Выбираем группу с именем типа «1Полы 2этаж», см. Рис. 3.2.4.

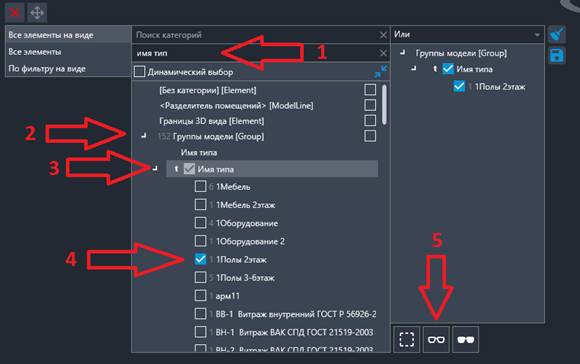

Рисунок 3.2.4 Выбор группы «1Полы 2этаж»

3.       Получаем изолированную от других элементов группу «1 Полы 2 этажа», см. Рис. 3.2.5.

Рисунок 3.2.5. Изолированная от других элементов группа «1Полы 2этаж»

4.       Открываем группу для редактирования, см. Рис. 3.2.6.

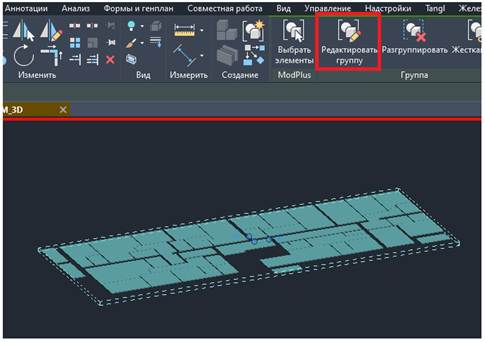

Рисунок 3.2.6. Открытие группы для редактирования

5.       Выбираем нужный тип пола и сохраняем правила поиска для возможности использования в другой группе без поиска по категориям и типоразмерам, см. Рис. 3.2.7.

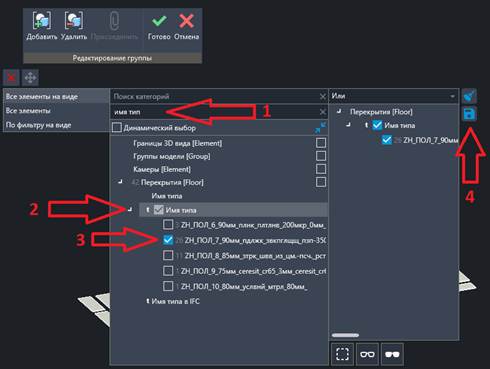

Рисунок 3.2.7. Выбор нужного типа пола и сохранение правил поиска.

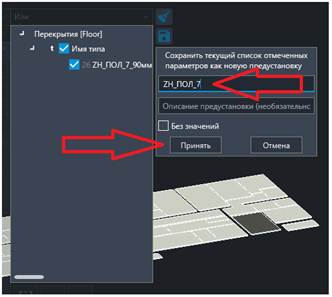

6.       Сохраняем правила поиска и нажимаем «Принять», см. Рис. 3.2.8.

Рисунок 3.2.8. Сохранение правил поиска.

7.       При последующем запуске фильтра уже будет возможность сразу выбрать сохраненный тип пола, см. Рис. 3.2.9.

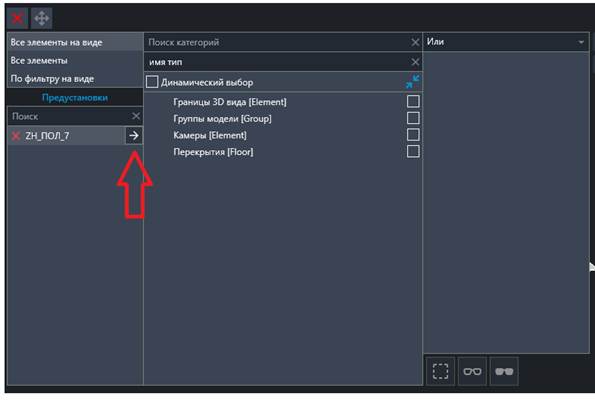

Рисунок 3.2.9. Нажимаем на стрелку.

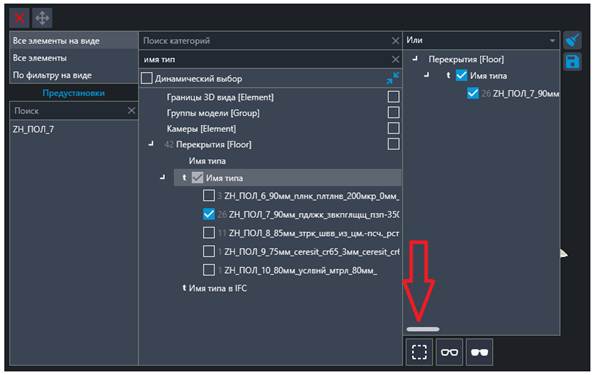

8.       Выбираем пол и выделяем в модели, см. Рис. 3.2.10.

Рисунок 3.2.10. После применения правил выбора, нажимаем на кнопку выбора элементов в модели.

9.       Если нужно заменить типоразмер пола, то заменить, если его нет, то выходим из группы.

10.   Повторяем пункты 2-4 только с заключением «1Полы 3-6этаж».

11.   Повторяем пункты 7-9 в группе «1Полы 3-6этаж».

3. Выбрать все стенки на виде типоразмера «ZH_НСЩ_КЛД__250мм_крпч_крмчскй_250мм_», у которых ZH_Этаж_Числовой не заполнен.

1.       Вызов контекстного фильтра FF

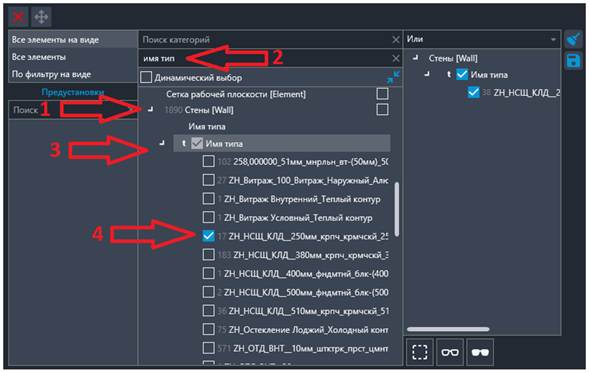

2.       Выбираем нужный типоразмер стен, см. Рис. 3.2.11.



Рисунок 3.2.11. Выбор нужного типоразмера стены

3.       Далее в «Фильтре параметров» меняем параметр на «ZH_Этаж_Числовой», далее выбираем те стенки, в которых параметр не заполнен, снимаем выделение со всех стен нужного типоразмера. Чтобы они не попали в выборку и выделяем элементы в модели, см. Рис. 3.2.12.

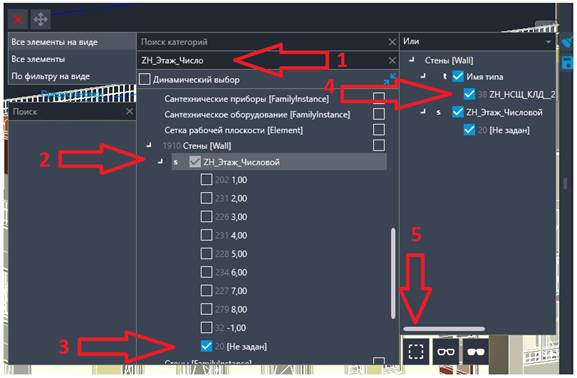

Рисунок 3.2.12. Выбор стен нужного типоразмера, у которых не заполнен параметр «ZH_Этаж_Числовой»

4.       Заполняем параметр экземпляра «ZH_Этаж_Числовой».

4. Выводы

Путем применения операций, аналогичных описанным выше, можно выполнить следующие кейсы и значить ускорить свою работу:

• Выбор отделки пола в с/у, перемещение горизонтально у которых не равно -10 (т.е не доходит до пола и появляется зазор);
• Выбрать помещения с именем коридор и назначением «Техническое помещение».
