03-Работа с группами

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный
1.0	21.02.2025	Работа с документом	Березина Ю.И., BIM-координатор   ООО «Масштаб»

2. Общие положения

2.1. Термины

2.2. База

Таблица 1.

Определение
Группа - элемент модели, собранный из других элементов модели. В результате изменения в группе Вы вносите изменения во все экземпляры данной группы. Часто сравнивают с блоком в AutoCad.



2.3. Инструменты

Здесь будут рассмотрены основные инструменты необходимые для данной темы.

3. Основа

Группы помогают увеличивать скорость создания, редактирования модели, но при неправильном использовании создают большое количество проблем.

1 этаж в группу не собираем.

Что включаем группу типового этажа:

• • Стены

  • Перегородки

  • Двери

  • Помещения

  • Разделители помещений

  • Мебель

  • Сантехника

  • Перекрытия (не полы)

Что не включаем в группу типового этажа:

• • Витражи (т.к они сами собираются в группу)

  • Окна (т.к они часто отличаются откосами, отливами по цветам, размерам, что невозможно реализовать в рамках группы)

  • Полы (в каждом отдельном контуре пола руками прописывать номер помещения квартиры никто не любит)

  • Другие группы

Что собираем в группы, но не собираем в группах типовых этажей:

• Витражи
• Ограждения лоджий, балконов
• Вентблоки, сформированные стенками шиделя



4. Нюансы

Есть несколько простых правил, которые помогут избежать неприятностей при работе с группами

4.1. Правила хорошего тона при работе с группой

- краткое и понятное наименование группы, отражающее ее содержание и функционал.

Пример: Полы 2-5 этаж, Стены 2-5 этаж, Типовой 2-5 этаж, Перемычки 3-6 этаж

Плохой пример: Группа1, Группа 31 (данные названия допускаются и приветствуются при сборке групп витражей, но только до 1го запуска скрипта), итж, Витраж1_2780

- поработал в модели – почисти неиспользуемые группы.

И сами не запутаетесь, и будет проще управлять элементами в модели.

Поскольку группы включают в себя несколько элементов, то при удалении группы из модели и не удалении из Диспетчера проекта, программа все еще помнит, что какой-то элемент есть в группе, но уже не размещен в проекте. Таким образом, существует много проблем с удалением неиспользуемых окон, дверей и тд

Порядок удаления неиспользуемых компонентов групп

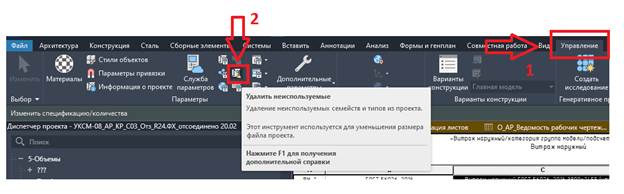

1. На вкладке Управление найдите инструмент Удаление неиспользуемых, см. Рис. 1

Рисунок 4.1.1. Использование инструмента Удалить неиспользуемые

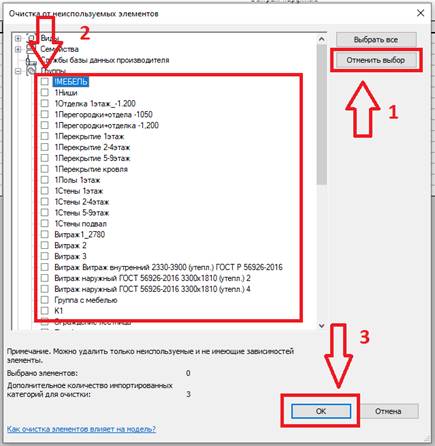

2.      Сначала отмените выбор, чтобы не удалить ничего лишнего, далее найдите группы, разверните список, выберите ненужные группы и нажмите ОК, см. Рис. 2

Рисунок 4.1.2. Настройки инструмента «Удалить неиспользуемое» для удаления неиспользуемых групп.

3.      Если после проделанных действий посмотреть диспетчер проекта, то выбранные на предыдущем шаге элементы, там отсутствуют.

Стоит отменить, что в список Неиспользуемых элементов попадут только те группы, которые не размещены в проекте.

4.2. Что категорически нельзя делать с группой

- исключать компоненты из конкретного экземпляра

Это делают путем выделения конкретного элемента через Tab и дальнейшего удаления элемента

- удалением элемента через спецификацию (например, дверей, окон)

- собирать лишние элементы в группы

- делать бессмысленные группы, которые не повторяются в проекте, т.е не используются по своему прямому назначению

Помните, бессмысленные группы не ускоряют, а тормозят работу, Revit постоянно будет находиться в поиске второго экземпляра группы с целью его обновить.
