14 - Опирание плит

1. Изменения в документе.

Версия	Дата изменения	Предмет изменений	Ответственный

2. Видео-ролик по работе.

➡️➡️➡️   Краткий ролик по работе данной команды, нажмите    ⬅️⬅️⬅️

3. Предварительные действия.

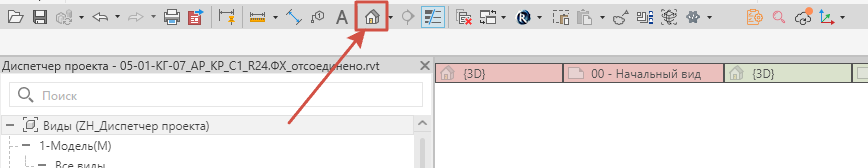

3.1 Для начала работы необходимо перейти на 3D - вид.

п.3.2 можно пропустить на усмотрения специалиста раздела КР.

3.2 Для более быстрой визуальной оценки результатов по опиранию плит, рекомендуется отключить:

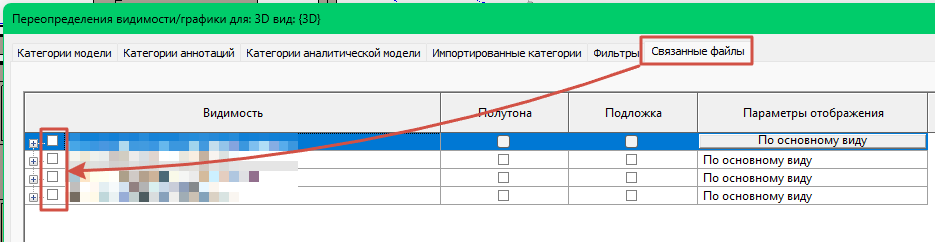

- Видимость связанных файлов;

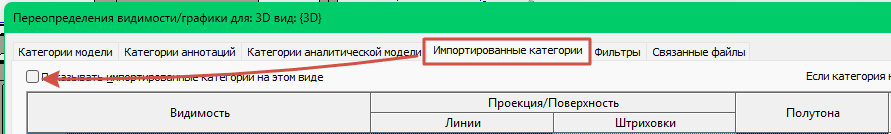

- DWG подложек;

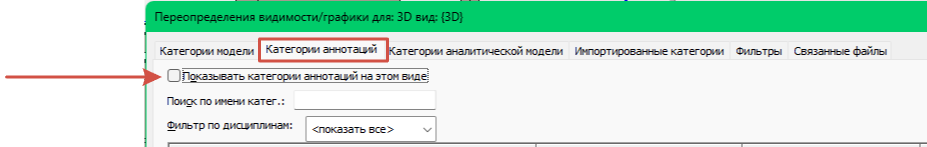

- Категории аннотаций, кроме ("Границы 3D");

- Все категории модели, кроме ("Каркас несущий" и "Стены").

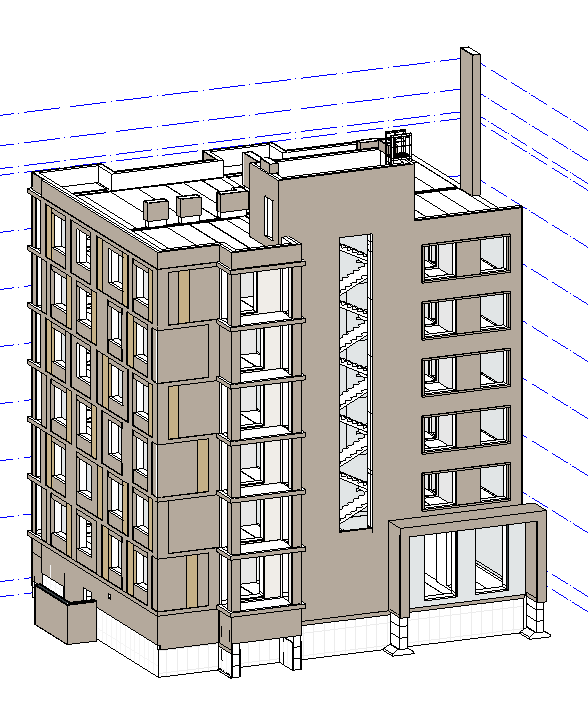

По итогу 3D будет выглядеть похожим образом⬇️⬇️⬇️

4. Начало анализа.

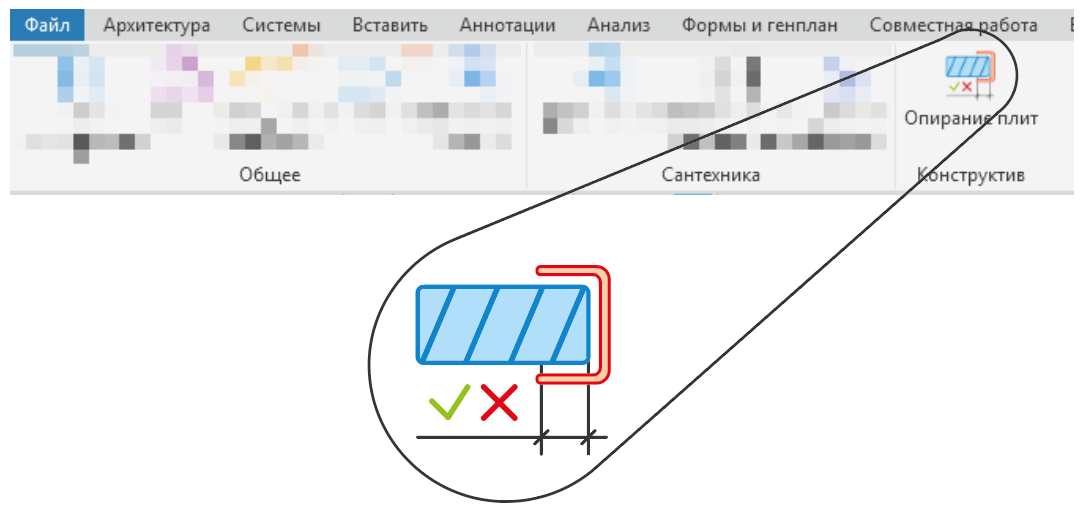

Необходимо перейти на вкладку "ZH" и ,находясь на 3D виде из п.3, запустить команду "Опирание плит".

После этого на небольшой промежуток времени Revit уйдет в режим анализа, после чего отобразится результат проверки.

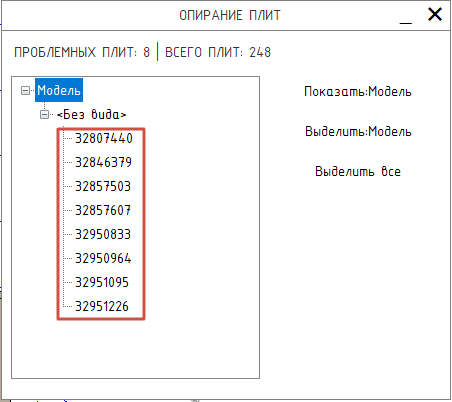

В данном окне можно увидеть количество "Проблемных плит" - из примера их 8 шт, а также общее количество плит в проекте (из примера - 248 шт.)

В центральном поле можно увидеть позицию "Модель" - ее нужно раскрыть через "+". Далее будет "<Без вида>" - снова раскрываем через "+".

Тем самым мы дойдем до итогового списка с конфликтными плитами.

Чтобы выбрать плиту в модели - необходимо выделить ее из данного списка. Тем самым она будет выделена и в модели.

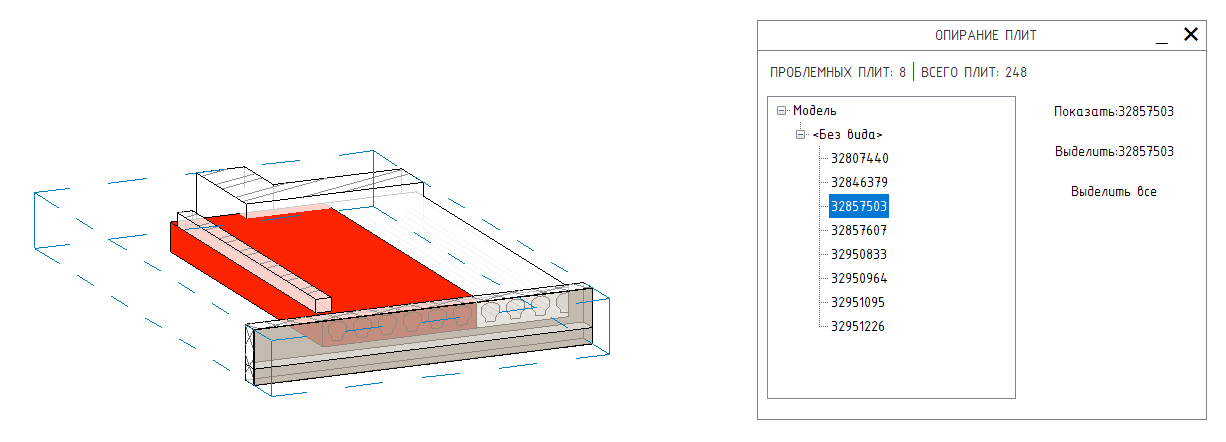

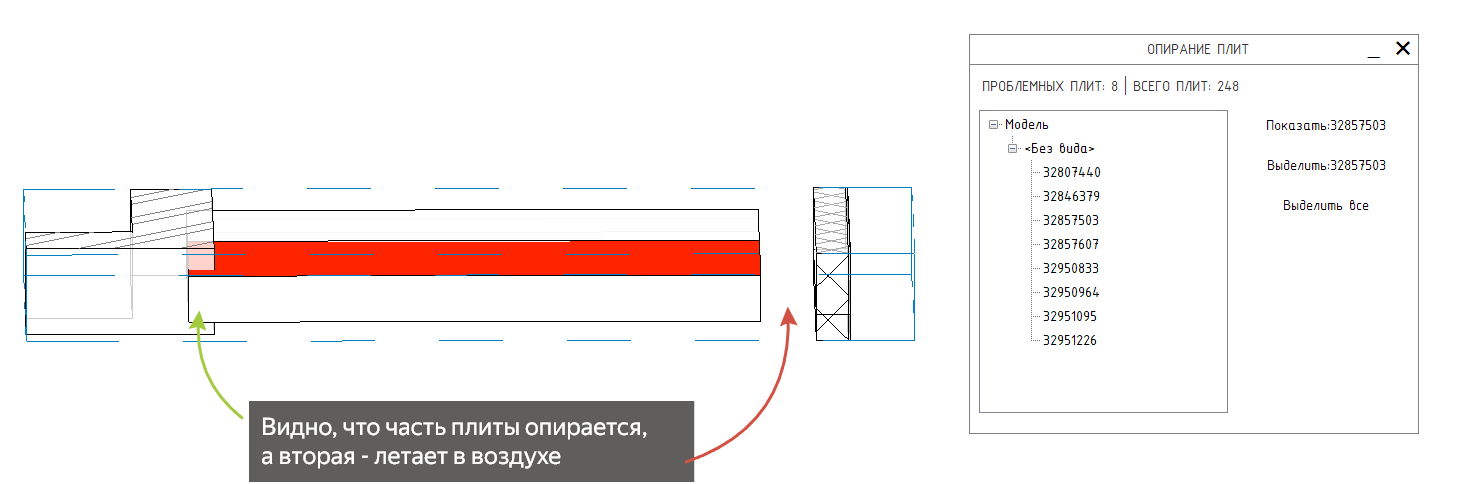

Чтобы визуально отобразить плиту в 3D - необходимо дважды (двойной клик) нажать на эту позицию из списка, или же нажать на "Выделить: ххххххх" в правой части окна.

После чего на ранее подготовленном 3D-виде по проблемной плите построиться 3D-Граница

Далее можно вручную взаимодействовать с этим 3D-видом, чтобы понять конкретно в чем дело и предпринять меры по решению данной проблемы.

5. По каким правилам определяются плиты и элементы опирания?

Плитой считается элемент, у которого параметр "ZH_Код_Тип" находится в численном диапазоне от 311.099 до 311.931.

Проверяются два вида опирания плиты:

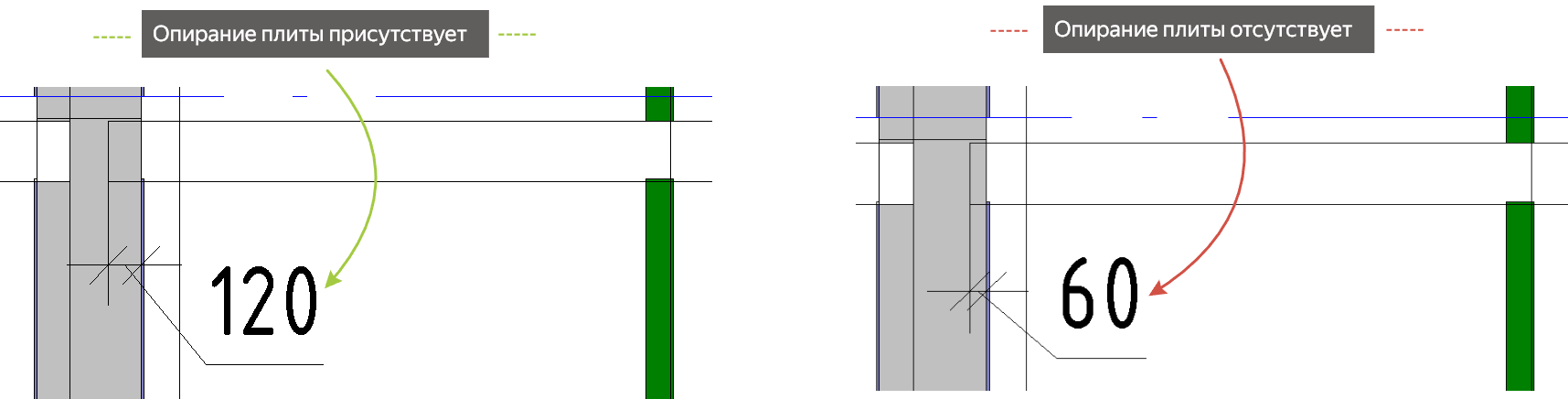

1 - На 100 мм
Элементами опирания на 100 мм считаются:
Элементы категории "Стены", у которых параметр "ZH_Код_Тип" находится в численном диапазоне от 200.999 до 201.199;
Элементы категории "Каркас несущий", у которых параметр "ZH_Код_Тип" находится в численном диапазоне от 311.999 до 313.101;

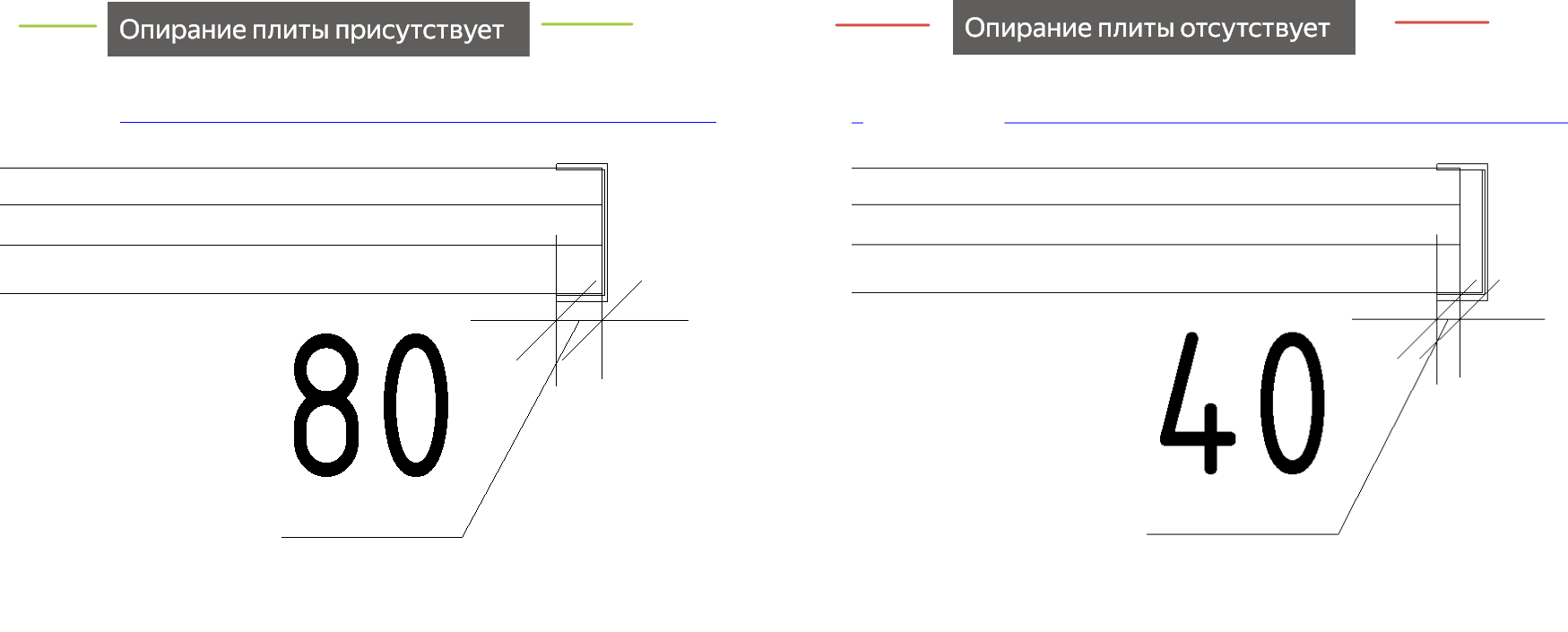

2 - На 60 мм
Элементами опирания на 60 мм считаются:
Элементы категории "Каркас несущий", у которых параметр "ZH_Код_Тип" находится в численном диапазоне от 301.999 до 303.301;

Плита будет иметь опирание при условии, что каждый из ее торцов опирается на стены (от 200.999 до 201.199)/ или каркас несущий (от 311.999 до 313.101) на 100 мм, либо опираются на 60 мм на каркас несущий (от 301.999 до 303.301).
