15 - Выделить вентшахты стенами

1. Изменения в документе.

Версия	Дата изменения	Предмет изменений	Ответственный

2. Видео-ролик по работе.

➡️➡️➡️   Краткий ролик по работе данной команды, нажмите    ⬅️⬅️⬅️

3. Старт работ с плагином

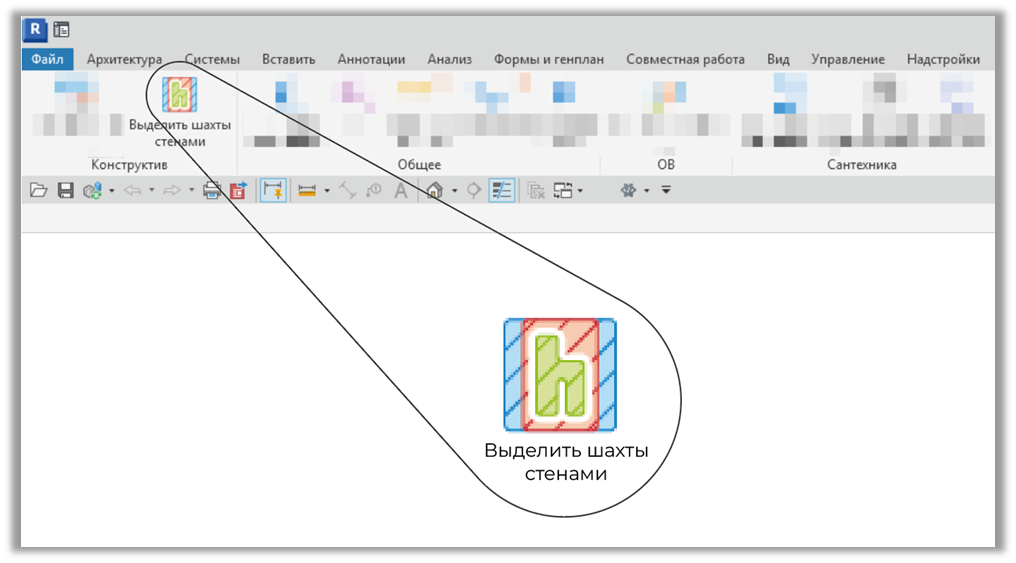

Инструмент "Выделить шахты стенами" находится на вкладке "ZH"

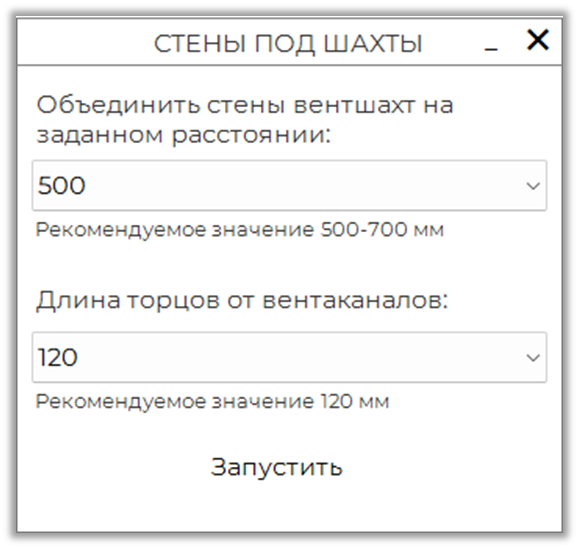

После запуска данного инструмента откроется диалоговое окно, где пользователю необходимо будет выбрать предпочтительные для него настройки, по которым дальше будет отрабатывать инструмент.

Где, - "Объединить стены вентшахт на заданном расстоянии" отвечает за то, при каком взаимном положении шахт необходимо             объединять построенные плагином участки стен. (По умолчанию 500 мм)
        - "Длина торцов от вентканалов" отвечает за то, на какое расстояние новые участки стен будут отступать от крайних границ           вентканалов. (По умолчанию 120 мм)

После выбора предпочтительных значений из списка, необходимо нажать "Запустить" и инструмент начнет анализировать модель.

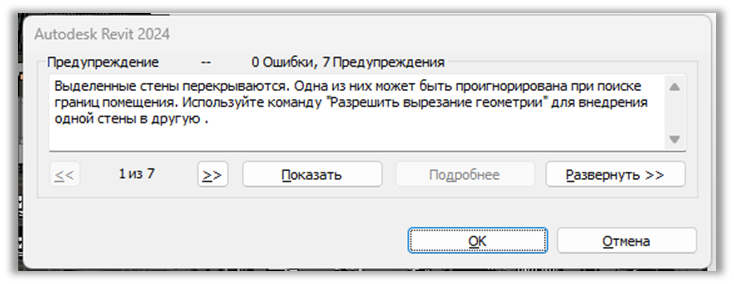

В процессе анализа может выйти уведомление (см. ниже), что часть стен перекрываются. Данная ошибка связана с тем, что ранее в данной модели некоторые участки стен - не были объединены, т.е. один участок стен, состоял из 2х и более мелких участков, выполненных одним и тем же материалом.

Необходимо нажать на "Ок", после чего выйдет уведомление о завершении анализа:

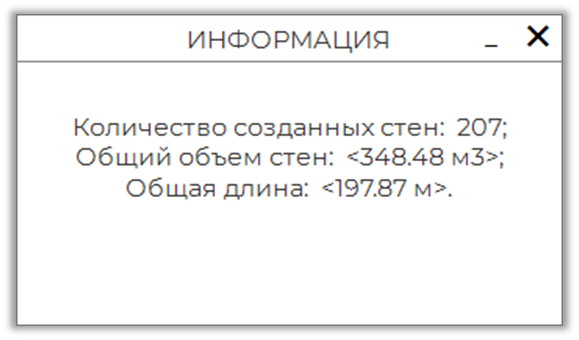

где будет указано:
- Количество созданных участков стен;
- Общее значение объема стен в м3;
- Общая длина участков стен;

Новые участки стен создаются на основе того типа стены, где находятся вентканалы.

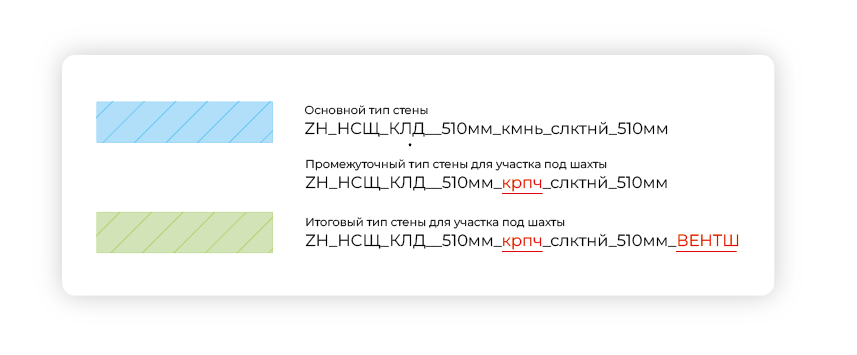

А т.е. если вентканалы были размещены на стене с типоразмером "ZH_НСЩ_КЛД__510мм_кмнь_слктнй_510мм" , то его аналогом для стен под шахты будет "ZH_НСЩ_КЛД__510мм_крпч_слктнй_510мм". Если аналог был найден в заготовках модели, то плагин отработает должным образом и создаст нужное кол-во участков стен и назначит им нужный тип + дополнительно с этим добавит к типоразмеру окончание "ВЕНТШ", чтобы потом можно было по данному типу быстро определить стены в модели.
Итоговый тип стены будет выглядеть похожим образом - "ZH_НСЩ_КЛД__510мм_крпч_слктнй_510мм_ВЕНТШ".

• итоговые названия зависят от стены на которой были определены шахты

Если хотя бы для одной из стен не было определено аналога в модели - выйдет уведомление, что конкретно типа стены нет в модели и необходимо добавить данную заготовку. Плагин же в свою очередь не отработает до тех пор, пока все необходимые заготовки не будут присутствовать в модели.

Изолированные участки стен под шахты будут выглядеть следующим образом.

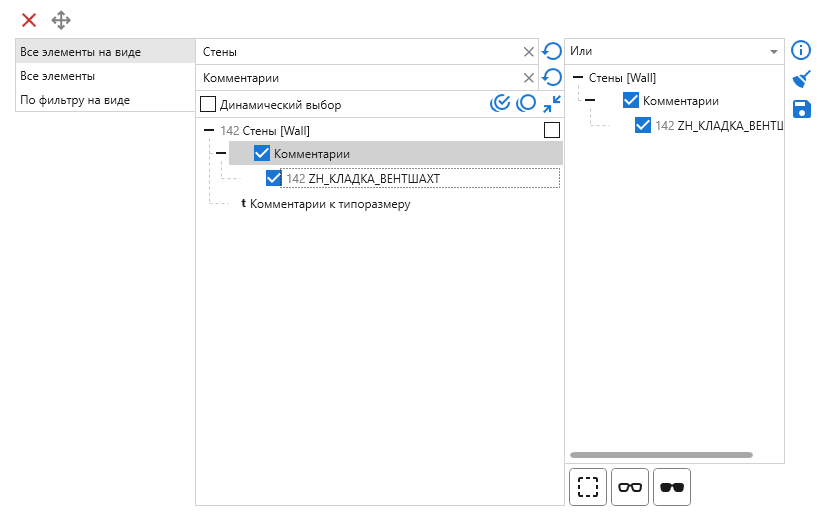

Помимо этого в созданные участки стен под шахты в параметр "Комментарии" будет записано - "ZH_КЛАДКА_ВЕНТШАХТ", по этому значению можно отсортировать спецификаци или же выделить все экземпляры через "Контекстный фильтр "Modplus"" (см. ниже)

4. Подробнее о том, как данный инструмент анализирует модель

Этапы работы плагина "Выделить стены шахтами"

На первом этапе инструмент определяет все стены и вентканалы (шахты) в текущей модели.
В поиске участвуют все стены категории "Стены" без исключения.
В поиске вентканалов (шахт) участвуют только вентканалы категории "Воздухораспределители", у которых имя семейства содержит одну из нижеуказанных подстрок:

"Вентшахта_П"
"Вентшахта без решетки"
"Вентшахта одинарная"

При необходимости добавить новые семейства вентканалов, которые должны обрабатываться данным инструментом - необходимо обратиться через заявку на BIM-help.

После того как все составляющие (стены и шахты) были определены, плагин определяет типоразмеры стен из модели, которые необходимо назначить созданным участкам под шахты. (см п.3)

Если хотя бы одного подходящего типоразмера не было обнаружено - плагин выдаст исключение и попросит добавить недостающие заготовки в проект. После чего можно по новой запускать инструмент.

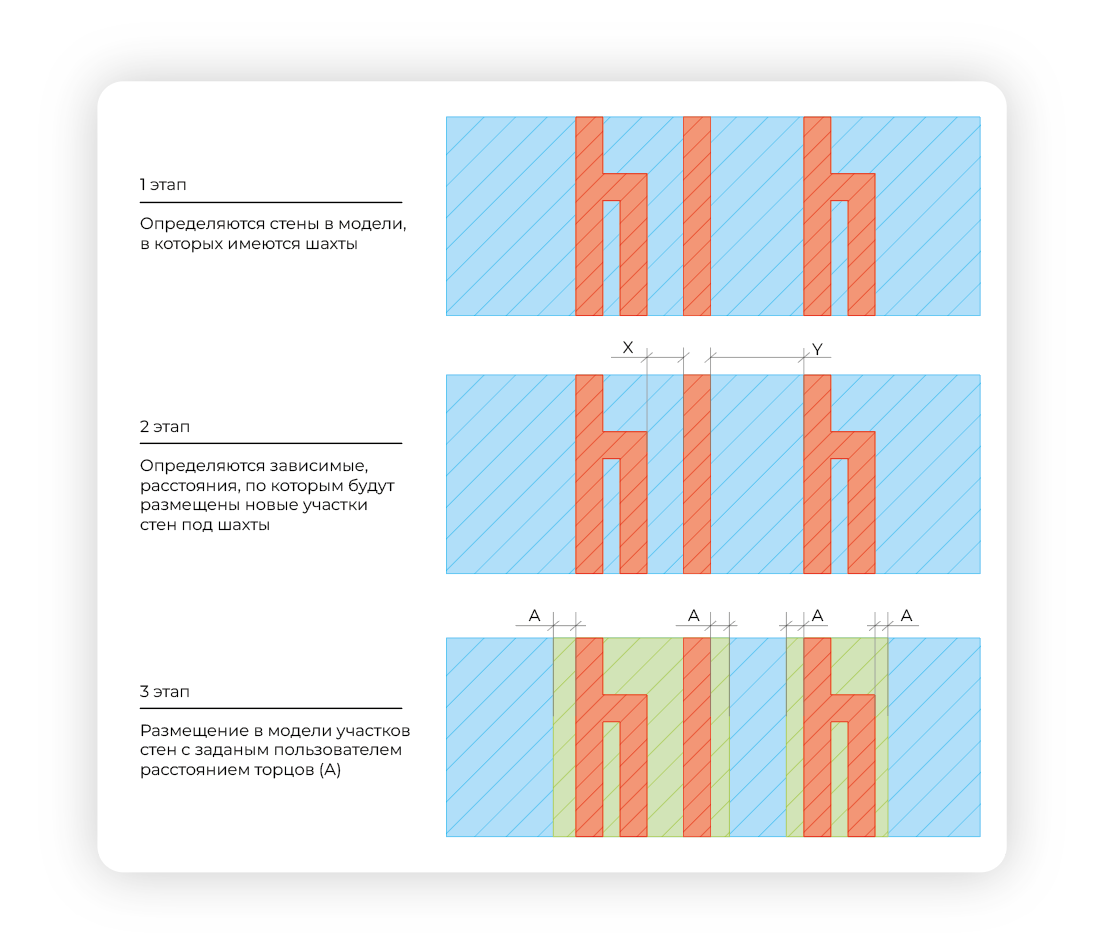

На втором этапе плагин в пределах той или иной стены определяет ближайшие вентшахты и ищет между стеной и пересекающими ее шахтами пересечение. Именно данное пересечение и будет являться будущей основной для нового участка стены.

Если расстояние между участками меньше чем расстояние (X), которое пользователь выбрал на стартовом окне, то данные два участка объединяются в один общий, и вместо двух участок - будет один с общей длиной. И так далее, пока все "близкие" друг к другу участку не будут объединены. Из примера выше - X меньше чем расстояние указанное пользователем, тем самым левыхй крайний и центральный участок будут объединены в один общий. А расстояние между центральным и крайним правым вентканалом (Y) больше чем X, тем самым участок стены под крайнюю правую шахты будет обособленным.

На третьем этапе дополнительно к получившимся отрезкам добавляется расстояние торцов (А).
Получив итоговые отрезки, плагин начинает формировать участки стен поэтажно. Данные участки стен накладываются поверх основных стен (т.е. плагин не разрезает и не делит основные стены - они остаются нетронутыми). Поскольку используется метод наложения одной стены на другую, объем из основной стены - вычитается. Тем самым исключается дублирования объемов на бюджете.

Данным участкам стен назначается типоразмер стен, который был определен на этапе 1, дополнительно с этим для более быстрого нахождения и анализа данных стен - в конец добавляется префикс "ВЕНТШ".

5. Прочее

Если в процессе работы с данным инструментов возникают трудности / проблемы / ошибки / вопросы / пожелания - просьба писать на портал поддержки bimhelp@zhcom.ru
