12-Визуальные проверки
1. Изменения в документе
|
Версия |
Дата изменения |
Предмет изменений |
Ответственный |
|
1.0 |
21.05.2025 |
Разработка документа |
Соболев С.А., BIM-координатор ООО «Масштаб» |
|
1.1 |
10.06.2025 |
Добавлена информация о ламинированных балконных дверях |
Соболев С.А., BIM-координатор ООО «Масштаб» |
|
|
|
|
|
2. Общие положения
2.1. Термины
Таблица 1.
|
Термин/сокращение |
Определение / пояснение |
|
Чек-лист |
Список визуальных проверок |
|
Семейство |
Простейший элемент информационной модели. Например: окно, дверь |
|
BIM-отдел |
Отдел проектной организации, занимающийся контролированием и развитием технологии информационного моделирования |
|
BIM-менеджер |
Специалист, который принимает основные решения BIM-отдела и определяет вектор его развития |
|
BIM-координатор |
Специалист, занимающийся координацией процесса формирования ТИМ-модели |
|
Пользователь |
Проектировщик какого-либо раздела. Например: архитектор, конструктор и т.п. |
2.2. База
Таблица 2.
|
Определение |
|
Визуальные проверки выполняют после прохождения моделью проверок на Tangl Control и Value |
3. Основа
В процессе работы над моделью на одном из этапом нам необходимо будет выполнять визуальные проверки.
3.1. Чек-лист
Для выполнения данных проверок разработан чек-лист. В нем по пунктам расписаны позиции, которые необходимо проверять в модели. Путь до заготовки:
P:\10_Документы\_BIM ресурсы\06_Проекты\01_Визуальные проверки
3.2. Описание проверок
В данной инструкции описаны принципы выполнения проверки. Каждая позиция здесь есть в чек листе. Отслеживать принципы проверок необходимо в этом файле.
3.2.1. Ограждение лоджий
Ограждения лоджий могут быть как снаружи, так и изнутри витража, однако в любом случае их имя типа должно содержать “ZH_ОГР_ЛДЖ_”. Привязка, смотри рисунок 3.2.1.1. Положение в модели смотри рисунки 3.2.1.2 и 3.2.1.3.

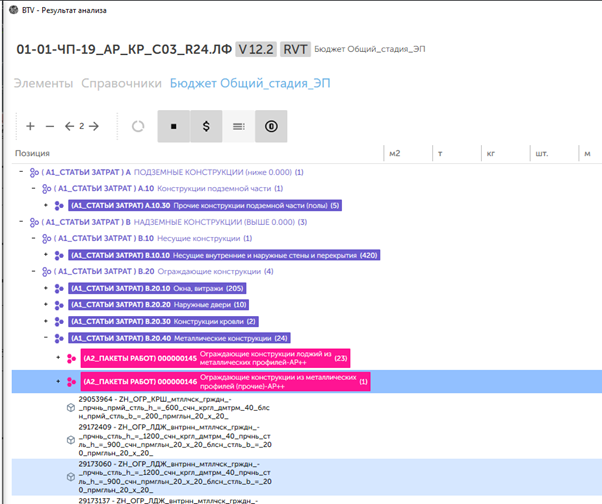

Рисунок 3.2.1.1. Положение позиции ограждения лоджий в Tangl Value

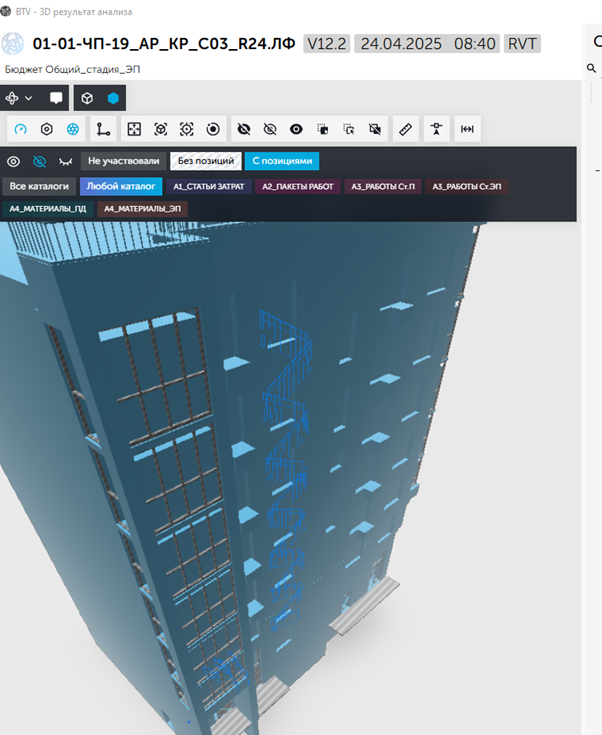

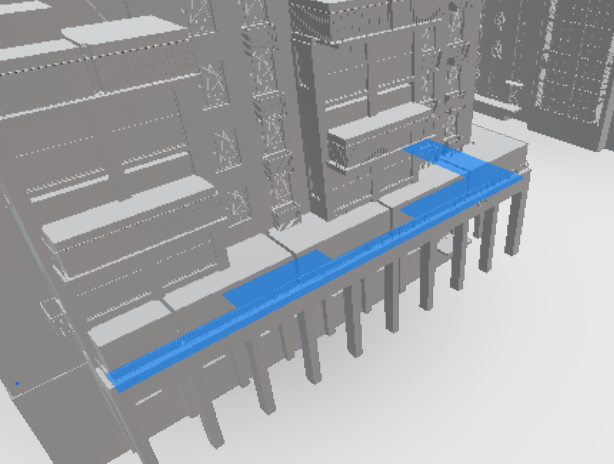

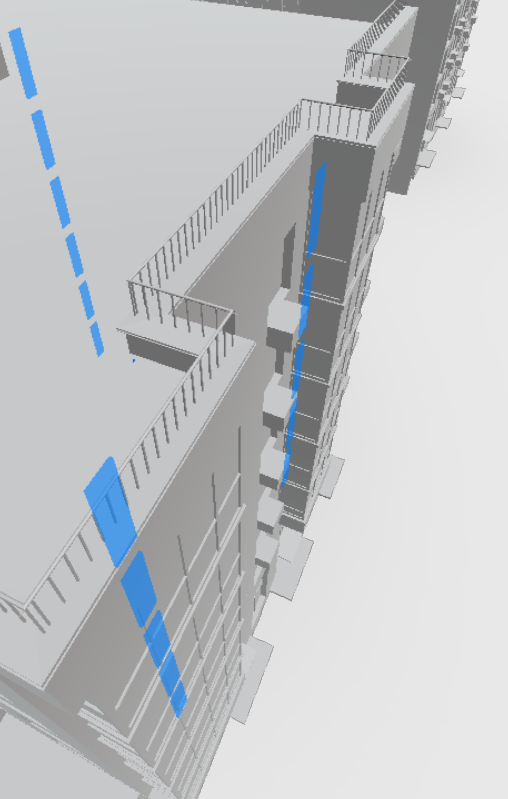

Рисунок 3.2.1.2. Положение ограждения лоджий в модели

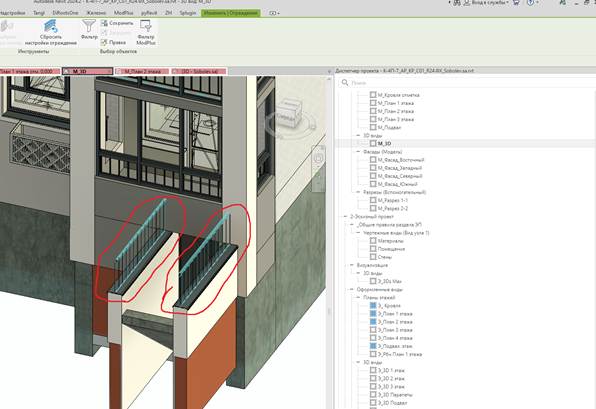

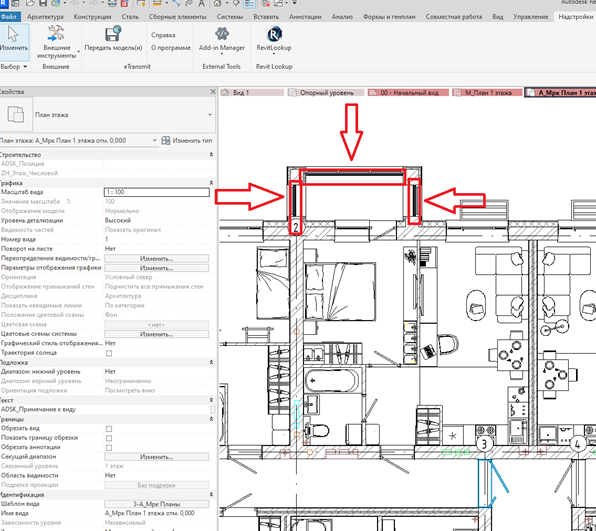

Рисунок 3.2.1.3. Элемент в Revit
3.2.2. Ограждение парапетов (поз.4,5 - выделяются при этой же позиции справочника)
Ограждения парапетов моделируется типом “ZH_ОГР_КРШ_”. Находятся они в области крыши здания. Привязка, смотри рисунок 3.2.2.1. Положение в модели смотри рисунки 3.2.2.2 и 3.2.2.3.

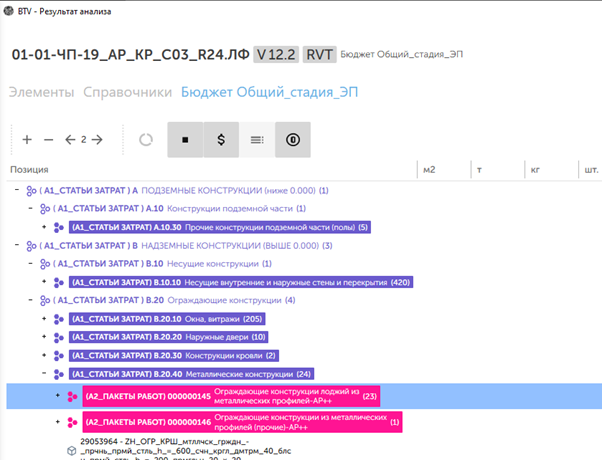

Рисунок 3.2.2.1. Положение позиции ограждения парапетов в Tangl Value

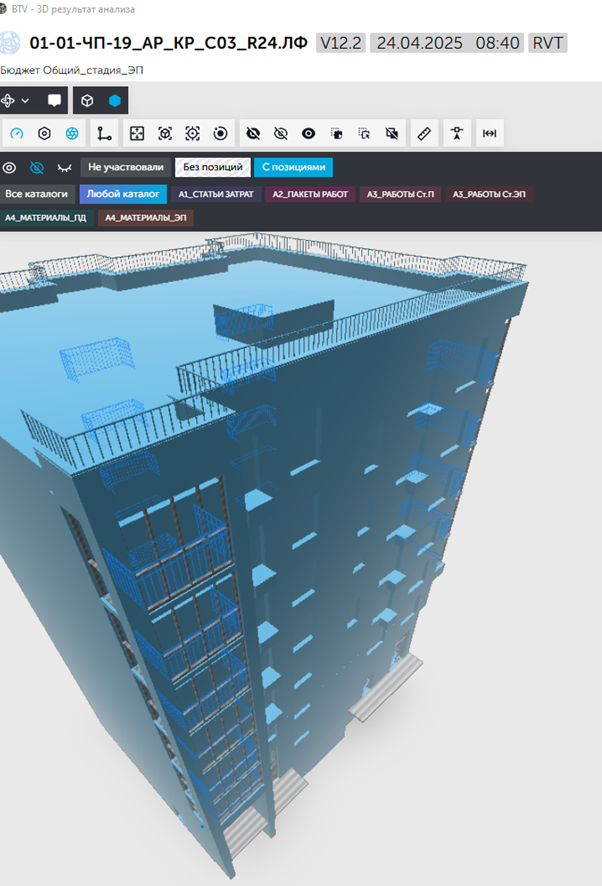

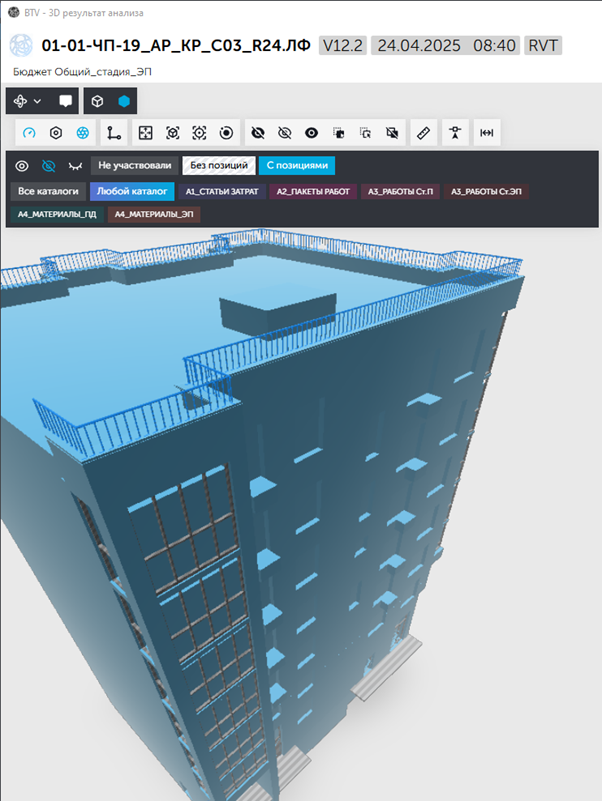

Рисунок 3.2.2.2. Положение ограждения парапетов в модели

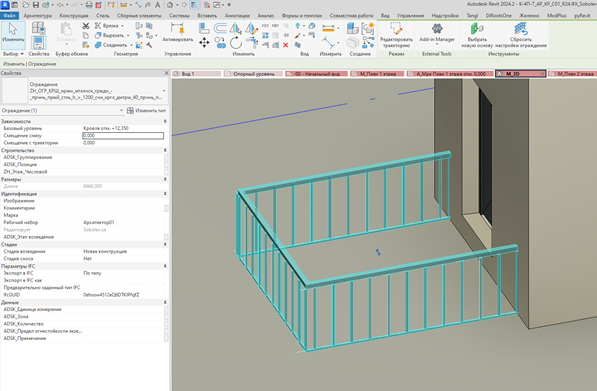

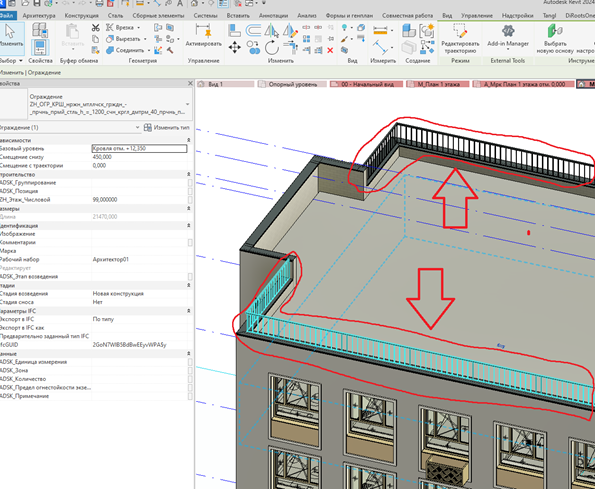

Рисунок 3.2.2.3. Положение ограждения в модели Revit
3.2.3. Ограждение лестничных маршей
Ограждения лестничных маршей моделируется типом “ZH_ОГР_ЛК_”. Находятся они в области лестничной клетки здания. Привязка, смотри рисунок 3.2.3.1. Положение в модели смотри рисунки 3.2.3.2 и 3.2.3.3.

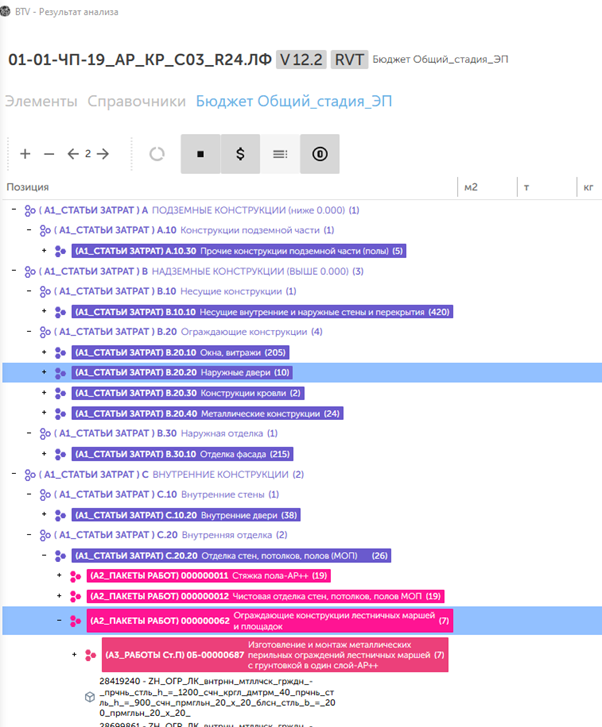

Рисунок 3.2.3.1. Положение позиции ограждения лестничных маршей в Tangl Value
Рисунок 3.2.3.2. Положение ограждения лестничных маршей в модели Tang
l

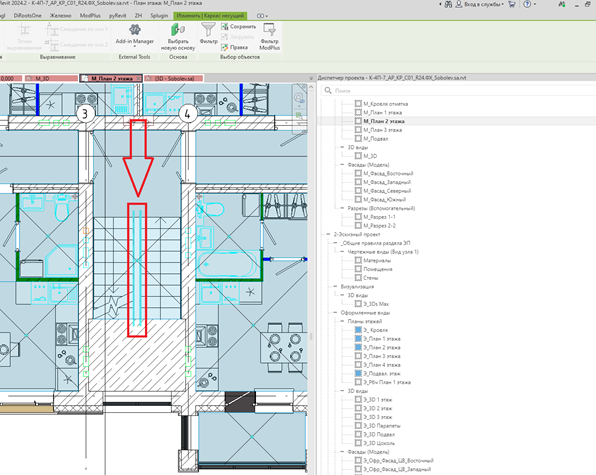

Рисунок 3.2.3.3. Положение ограждения лестничных маршей в модели Revit
3.2.4. Ограждения выходов из подвала
Ограждения выходов из подвала моделируется типом “ZH_ОГР_КРШ_”. Находятся они в области выхода из подвала здания. Привязка, смотри рисунок 3.2.4.1. Положение в модели смотри рисунок 3.2.4.2.
Рисунок 3.2.4.1. Положение позиции ограждения выхода из подвала в Tangl Value
Рисунок 3.2.4.2. Положение ограждения выхода из подвала в модели Revit
3.2.5. Ограждения открытых террас
Ограждения открытых террас моделируется типом “ZH_ОГР_КРШ_”. Находятся они в области открытых площадок для отдыха жильцов здания. Привязка, смотри рисунок 3.2.5.1. Положение в модели смотри рисунки 3.2.5.2 и 3.2.5.3.
Рисунок 3.2.5.1. Положение позиции ограждения открытых террас в Tangl Value

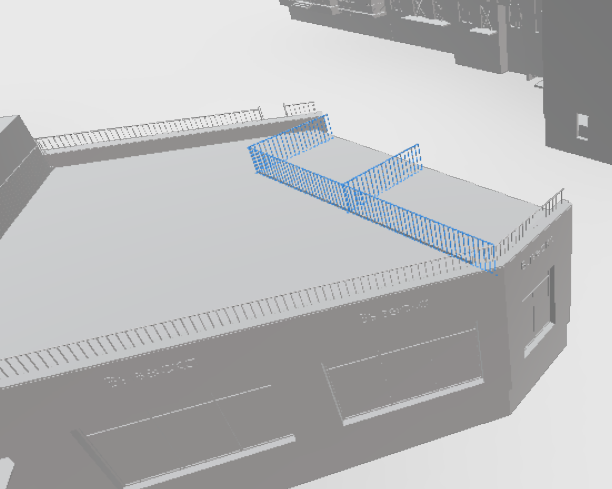

Рисунок 3.2.5.2. Положение ограждения открытых террас в модели Tangl
Рисунок 3.2.5.3. Положение ограждения открытых террас в модели Revit
3.2.6. Окна не ламинированные внутри лоджий
Окна не ламинированные находятся внутри здания и моделируются окнами из основного списка окон. Их отличие в том, что в параметре “ADSK_Позиция” должно содержать “ПВХ белый без ламинации”. Привязка, смотри рисунок 3.2.6.1. Положение в модели смотри рисунок 3.2.6.2 и 3.2.6.3.
Рисунок 3.2.6.1. Положение позиции окон без ламинации в Tangl Value
Рисунок 3.2.6.2. Положение окон без ламинации в модели Tangl

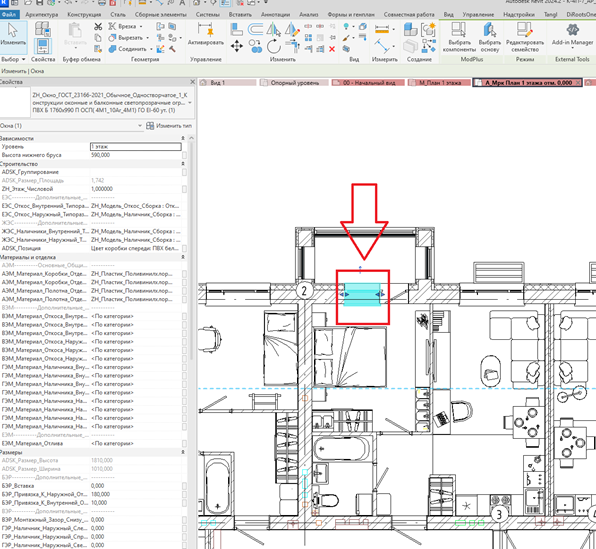

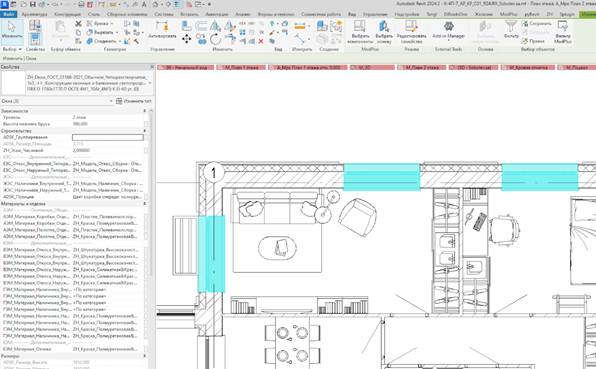

Рисунок 3.2.6.3. Положение окон без ламинации в модели Revit
3.2.7. Двери не ламинированные внутри лоджии или остекленного балкона
Двери не ламинированные находятся внутри здания и моделируются дверями балконными из основного списка окон. Их отличие в том, что в параметре “ADSK_Позиция” должно содержать “ПВХ белый без ламинации”. Привязка, смотри рисунок 3.2.7.1. Положение в модели смотри рисунки 3.2.7.2 и 3.2.7.3.

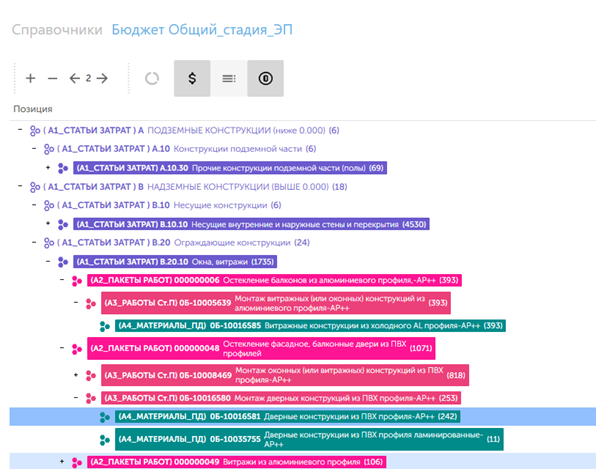

Рисунок 3.2.7.1. Положение позиции двери без ламинации в Tangl Value
Рисунок 3.2.7.2. Положение двери без ламинации в модели Tang
l
Рисунок 3.2.7.3. Положение двери без ламинации в модели Revit
3.2.8. Окна ламинированные
Окна ламинированные находятся снаружи здания и моделируются обычными окнами из списка окон. Их отличие в том, что в параметре “ADSK_Позиция” должно содержатся значение кроме “ПВХ белый без ламинации”. Привязка, смотри рисунок 3.2.8.1. Положение в модели смотри рисунок 3.2.8.2 и 3.2.8.3.

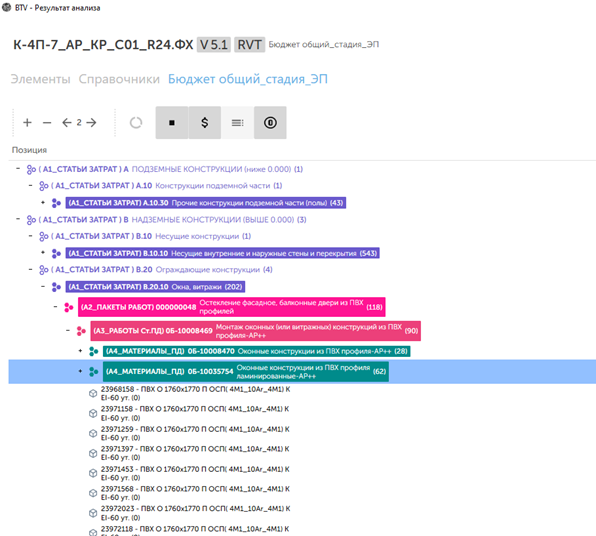

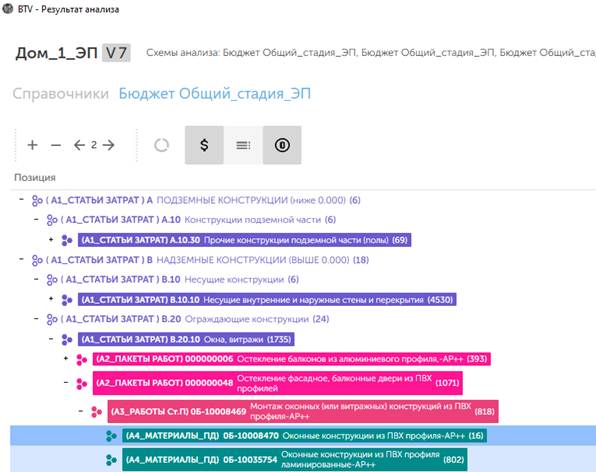

Рисунок 3.2.8.1. Окна ламинированные в Tangl

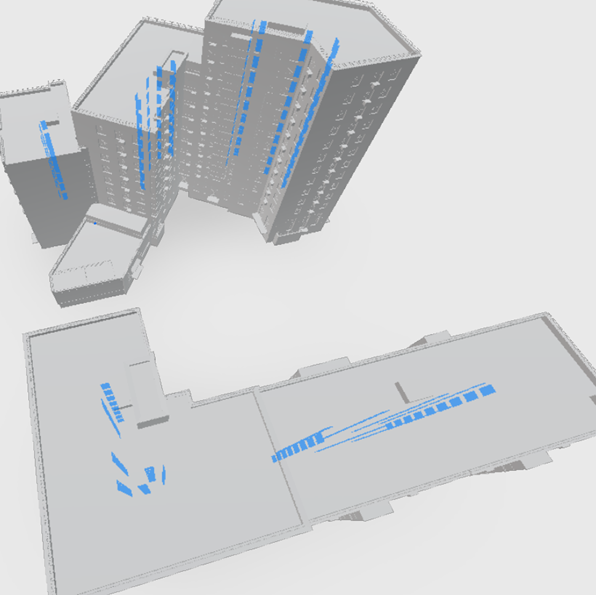

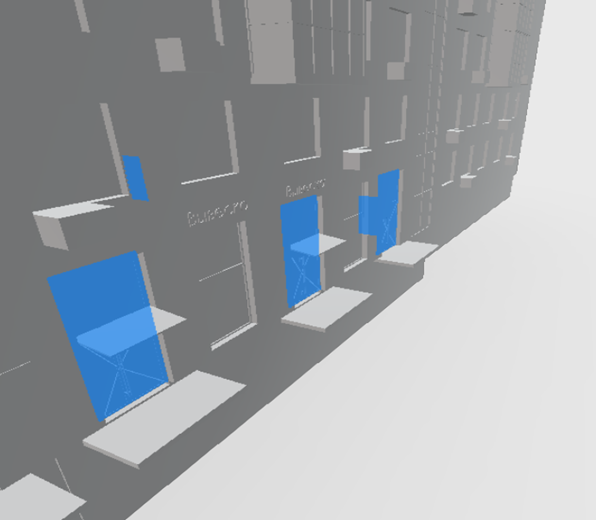

Рисунок 3.2.8.2. Окна ламинированные в модели Tangl
l
Рисунок 3.2.8.3. Окна ламинированные в модели Revit
3.2.9. Двери внутренние квартирные
Двери квартирные входные в квартиру. Привязка, смотри рисунок 3.2.9.1. Положение в модели смотри рисунок 3.2.9.2 и 3.2.9.3.

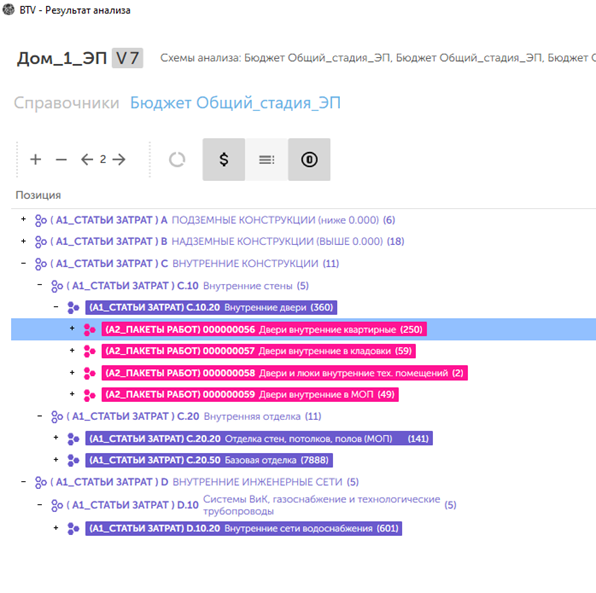

Рисунок 3.2.9.1. Положение позиции двери квартирной входной в Tangl Value
Рисунок 3.2.9.2. Положение двери квартирной входной в модели Tangl

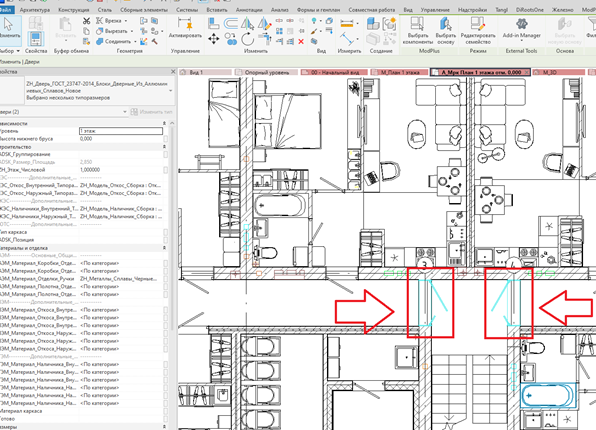

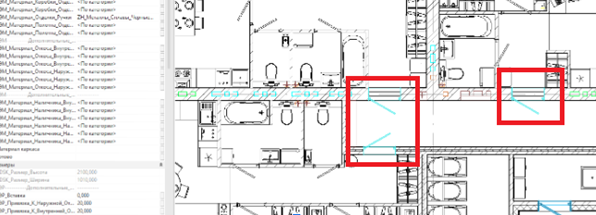

Рисунок 3.2.9.3. Положение двери квартирной входной в модели Revit
3.2.10. Двери внутренние МОП
Двери МОП не утепленные. Размещаются во внеквартирных коридорах. Как правило соединяют собой помещения, относящиеся к МОП (Местам общего пользования). Привязка, смотри рисунок 3.2.10.1. Положение в модели смотри рисунок 3.2.10.2 и 3.2.10.3.

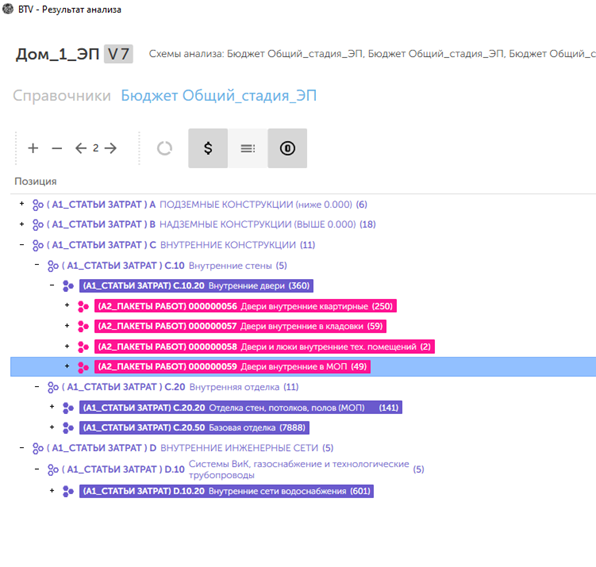

Рисунок 3.2.10.1. Положение позиции внутренней в МОП в Tangl Value
Рисунок 3.2.10.2. Положение позиции внутренней в МОП в модели Tangl
Рисунок 3.2.10.3. Положение позиции двери внутренней в МОП в модели Revit
3.2.11. Двери внутренние технических помещений
Двери МОП не утепленные. Размещаются в технических помещениях для размещения инженерных коммуникаций и помещениях подвала. Как правило соединяют собой помещения, относящиеся к техническим помещениям (Помещениям для размещения инженерного оборудования и всех помещений в пространстве ниже 0). Привязка, смотри рисунок 3.2.11.1. Положение в модели смотри рисунок 3.2.11.2 и 3.2.11.3.

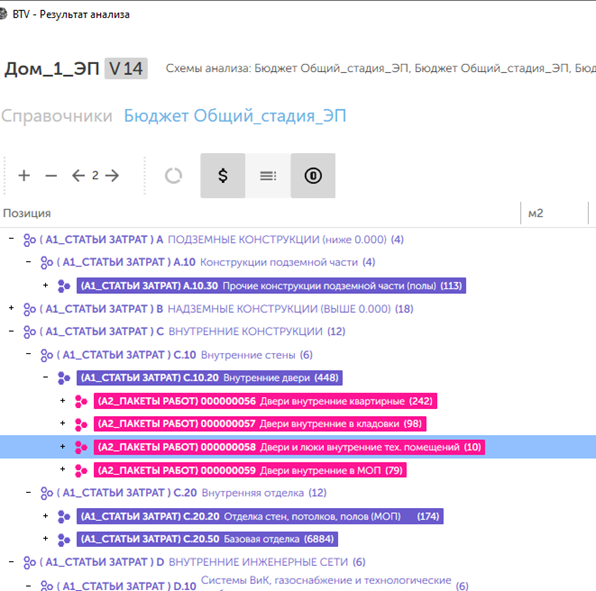

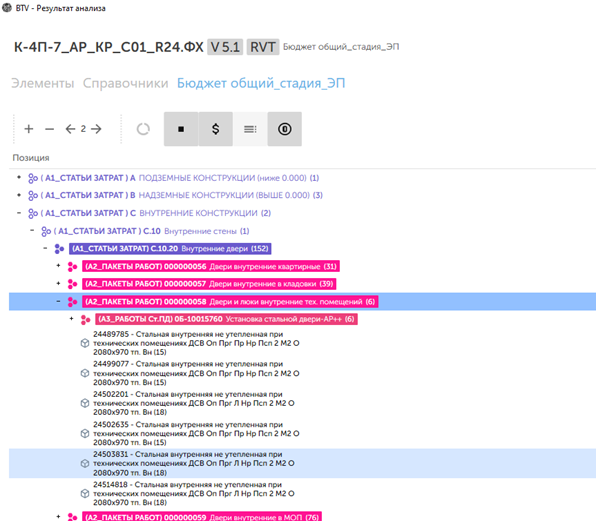

Рисунок 3.2.11.1. Положение дверей внутренних в технические помещения в Tangl Value
Рисунок 3.2.11.2. Положение дверей внутренних в технические помещения в модели

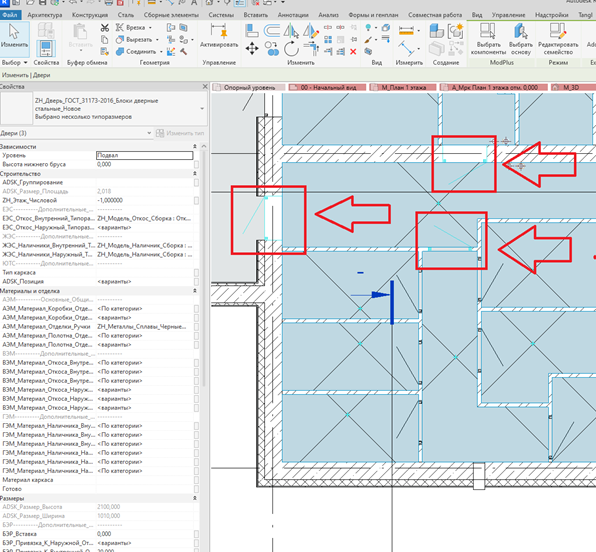

Рисунок 3.2.11.3. Положение дверей внутренних в технические помещения в модели Revit
3.2.12. Двери наружные стальные и алюминиевые

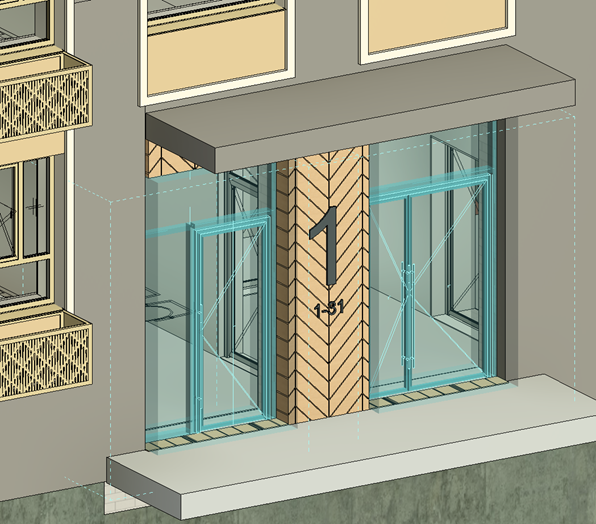

Двери наружные. Размещаются снаружи здания. Как правило находятся на фасаде при входе в здание, входе в офисы, входе в подвал, выходе на крышу в лестничной клетке. Привязка, смотри рисунок 3.2.12.1. Положение в модели смотри рисунок 3.2.12.2 и 3.2.12.3.

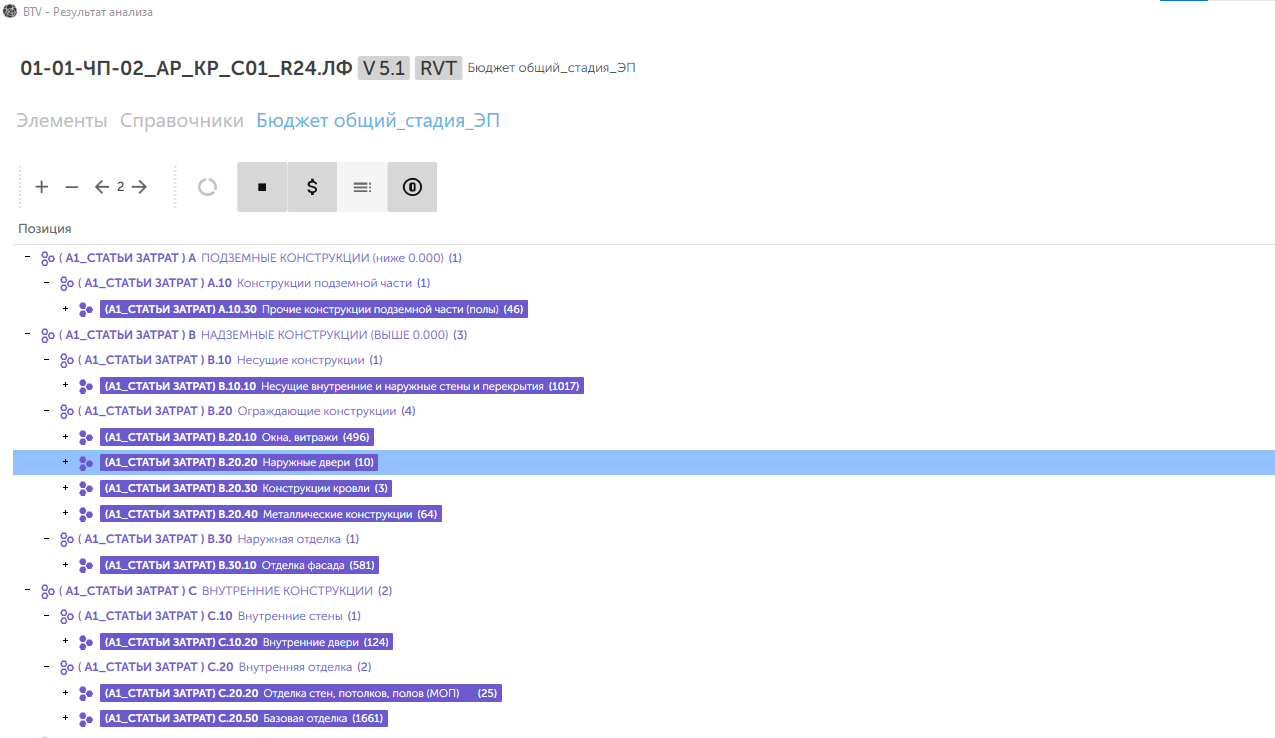

Рисунок 3.2.12.1. Положение наружные дверей в Tangl Value

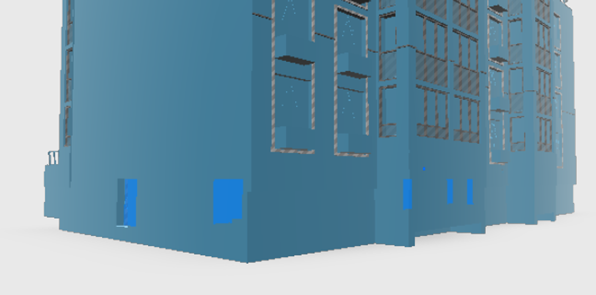

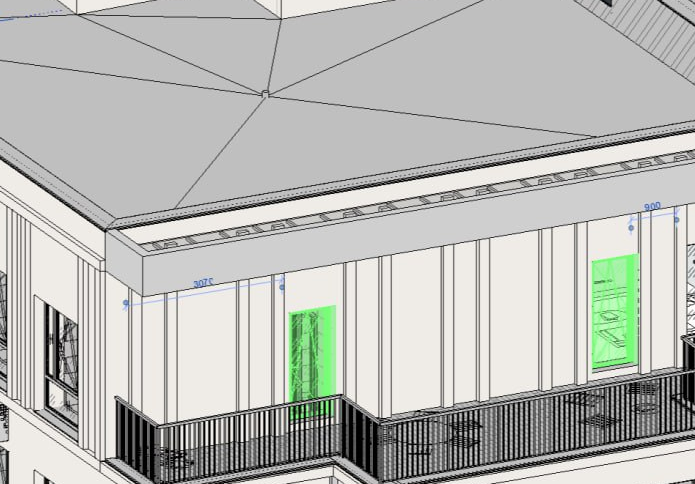

Рисунок 3.2.12.2. Положение наружные дверей в кладовки в модели Tangl
Рисунок 3.2.12.3. Положение наружных дверей в кладовки в модели Revit
3.2.13. Двери внутренние стальные в кладовки

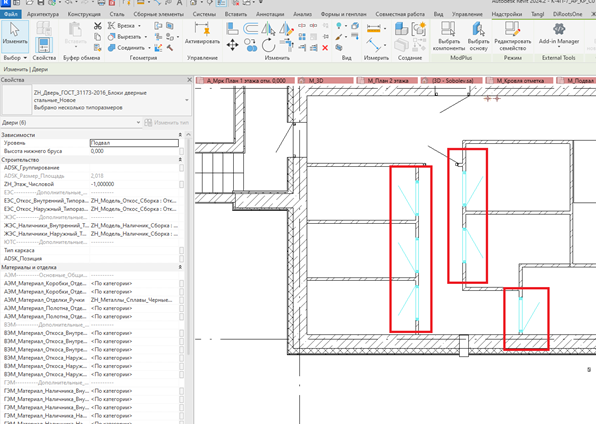

Двери внутренние. Размещаются внутри здания. Как правило находятся в местах входа в кладовые помещения в подвале секции. Привязка, смотри рисунок 3.2.13.1. Положение в модели смотри рисунок 3.2.13.2 и 3.2.13.3.
Рисунок 3.2.13.1. Положение внутренних дверей в кладовки в Tangl Value
Рисунок 3.2.13.2. Положение наружные дверей в кладовки в модели Tangl Value
Рисунок 3.2.13.3. Положение наружных дверей в кладовки в модели Revit
3.2.14. Лишние элементы вокруг здания

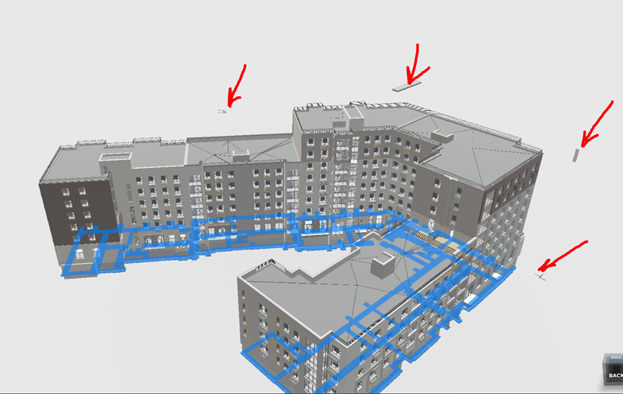

Тут все понятно. В модели не должны быть размещены элементы не относящиеся к проектному решению

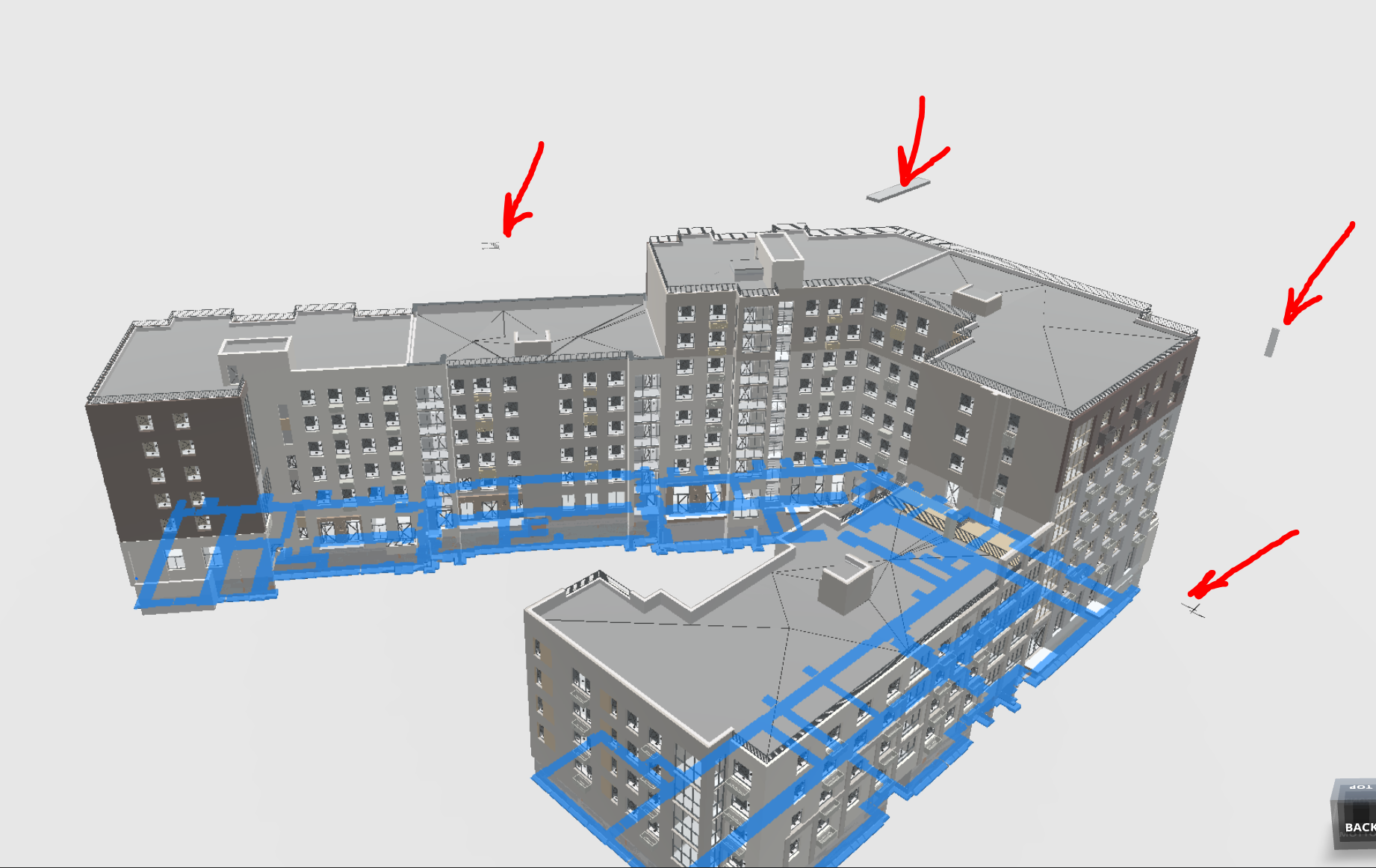

Рисунок 3.2.14.1. Лишние элементы в модели
3.2.15. Террасные доски у террас на крыше
Террасные доски на террасах домов. На крыше здания. Как правило находятся рядом с дверью, выходящей на крышу здания, при этом их ширина более 2 метров. Не путать с покрытием выходов на крышу, они узкие в пределах 1м. Также они могут быть на открытых террасах в других местах. Всегда сопровождаются помещением - "Терраса". Привязка, смотри рисунок 3.2.15.1. Положение в модели смотри рисунок 3.2.15.2 и 3.2.15.3.

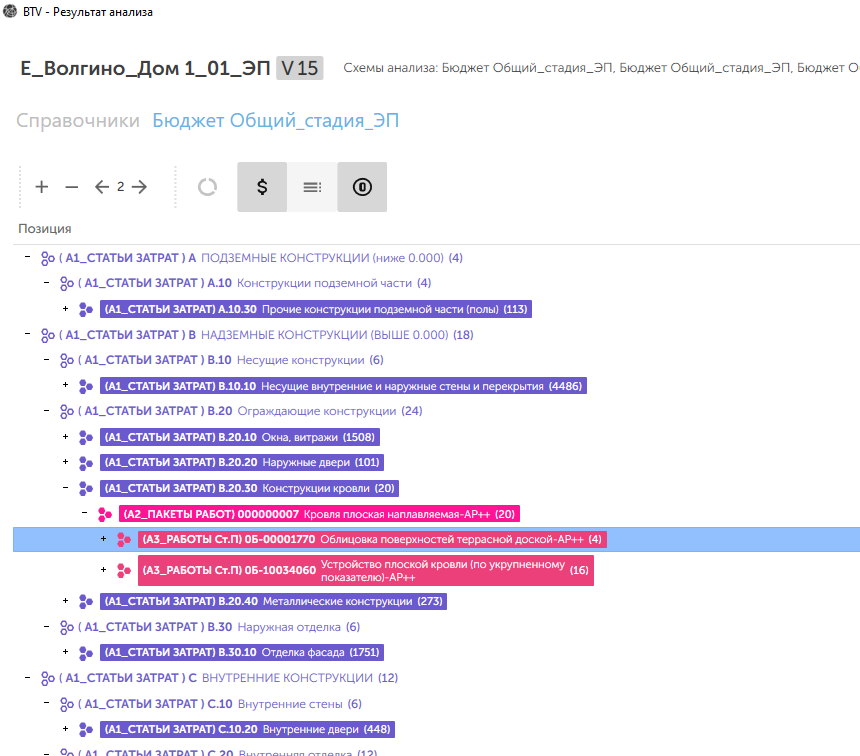

Рисунок 3.2.15.1. Положение привязки террасной доски в модели

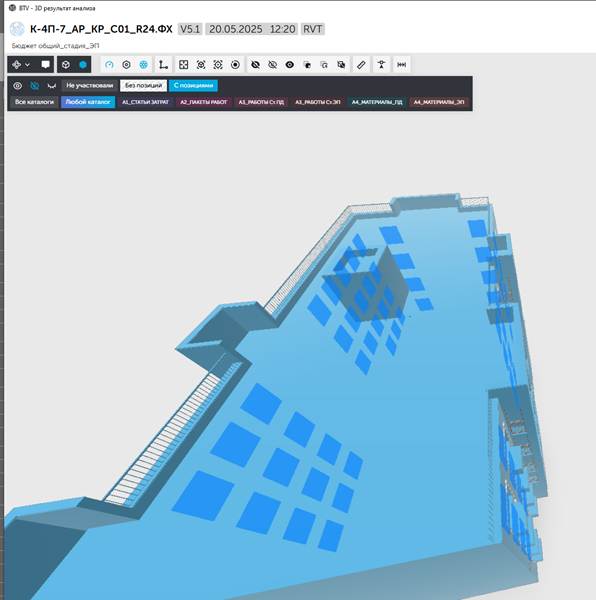

Рисунок 41.Положение террасной доски в модели Tangl

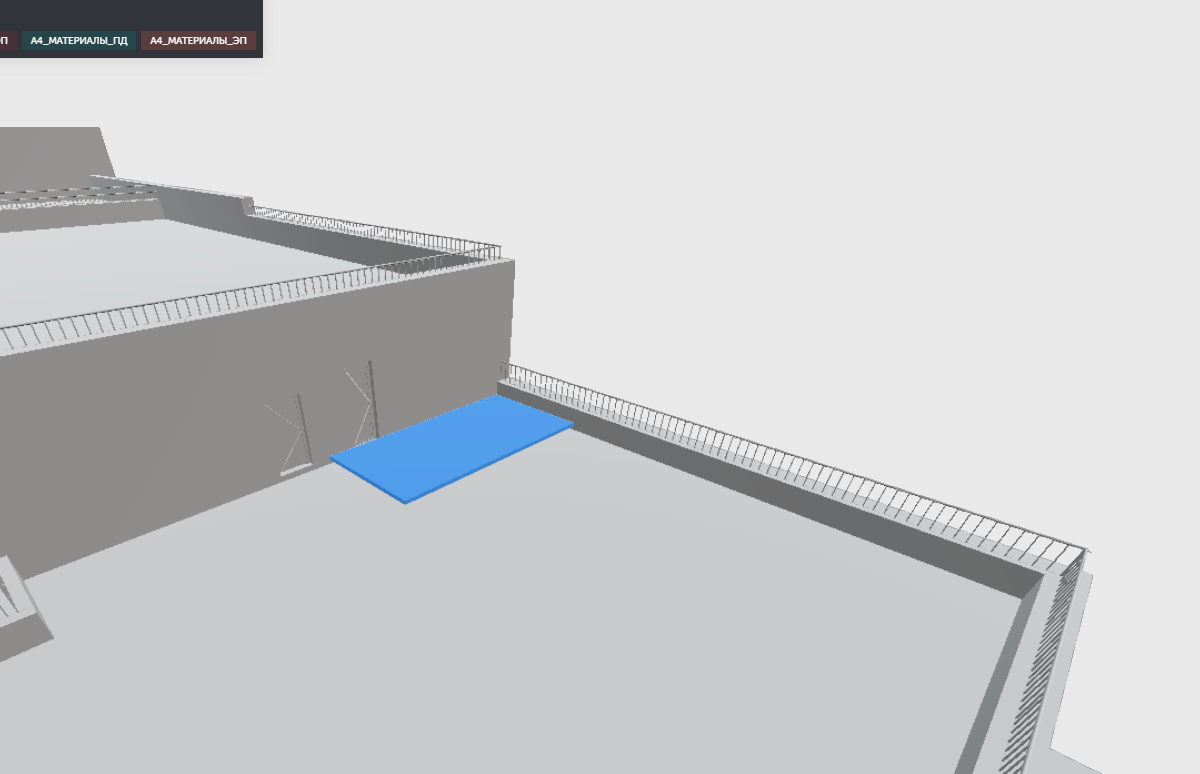

Рисунок 3.2.15.2. Положение привязки террасной доски в модели Tangl

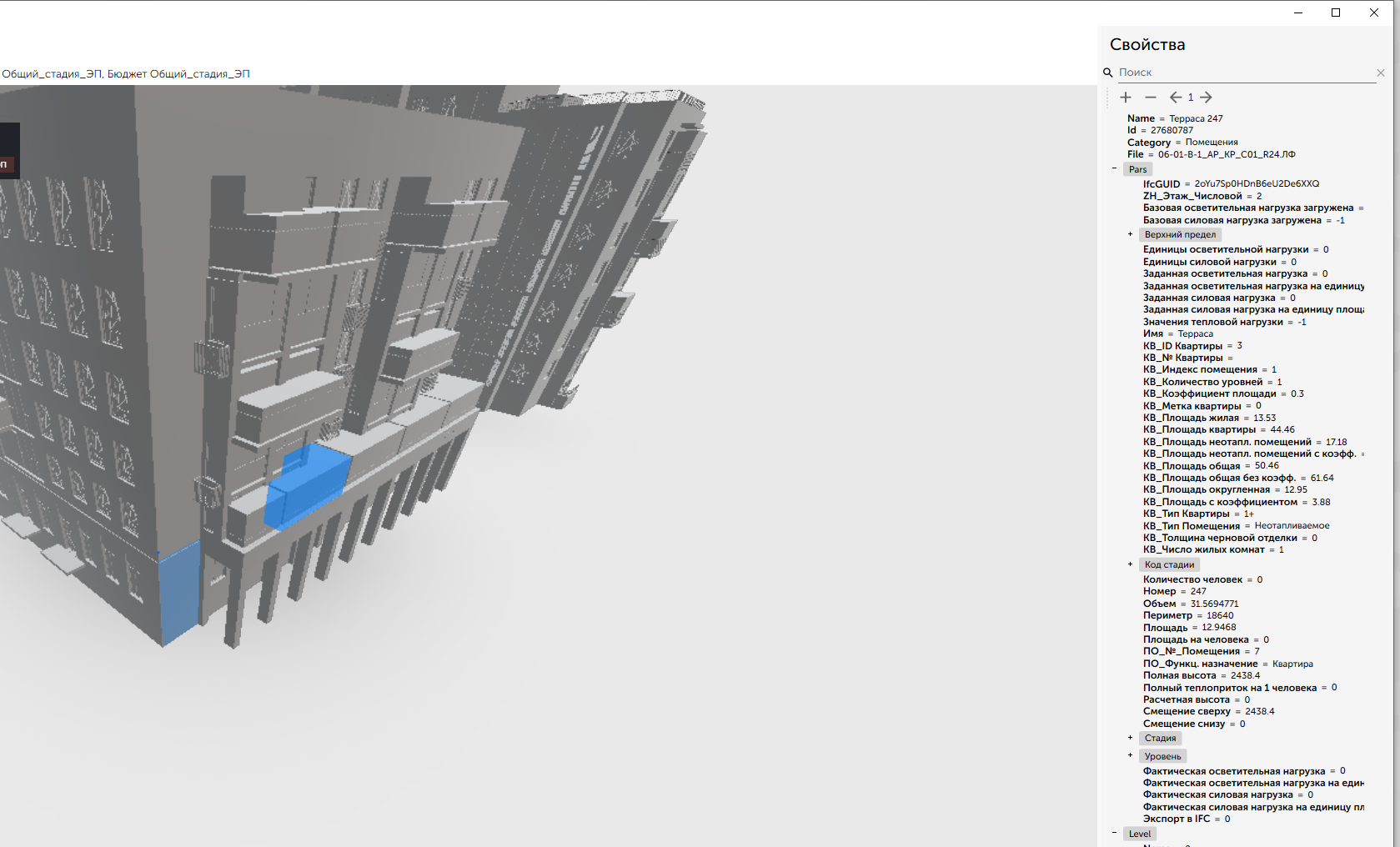

Рисунок 3.2.15.3. Положение прилежащего помещения террасы
3.2.16. Стадия эскиза. Полы бетонные

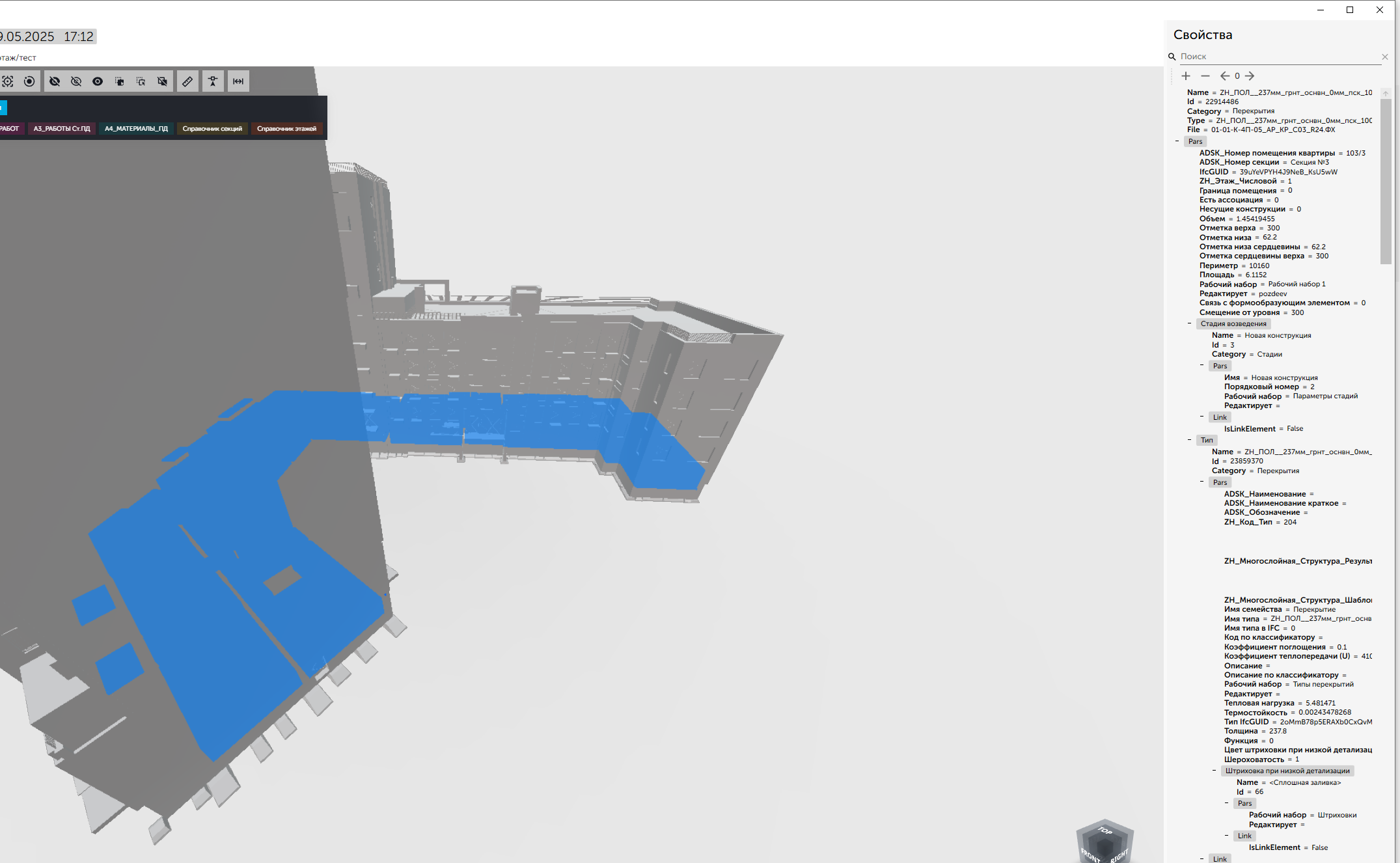

В модели на стадии эскиза считаем все полы в подвале как бетонные. Объем берется с помещений. Соответственно все помещения подвала должны попадать в эту позицию, смотри рисунок 3.2.16.1.

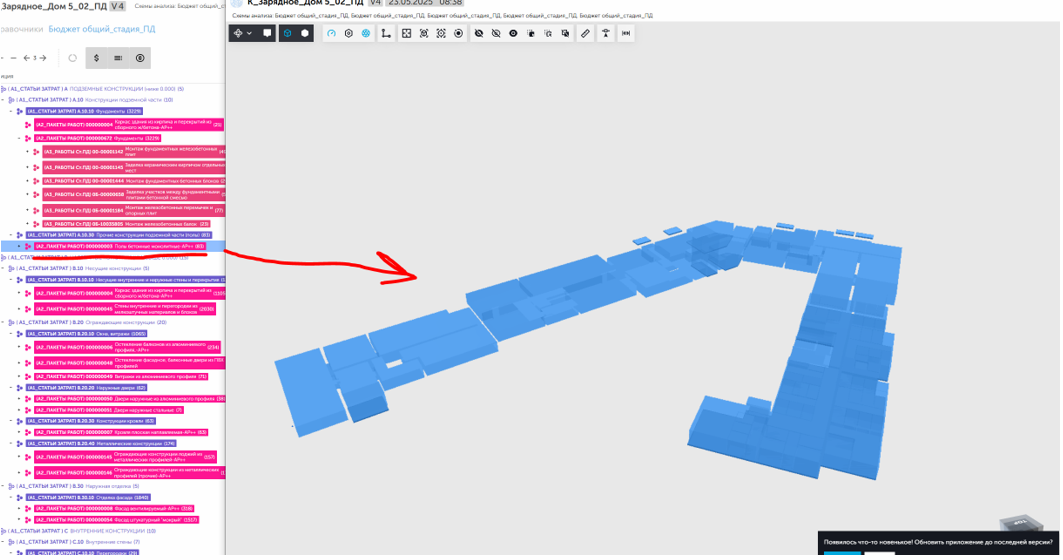

Рисунок 3.2.16.1. Положение привязки помещений подвала в Tangl
Рисунок 3.2.16.2. Положение привязки помещений подвала в Tangl
3.2.17. Фасады бесхозные
В разделе фасадов, смотри рисунок 3.2.17.1. Необходимо выделить эти отделки и заизолировать в Tangl. Смотри рисунок 3.2.17.2.

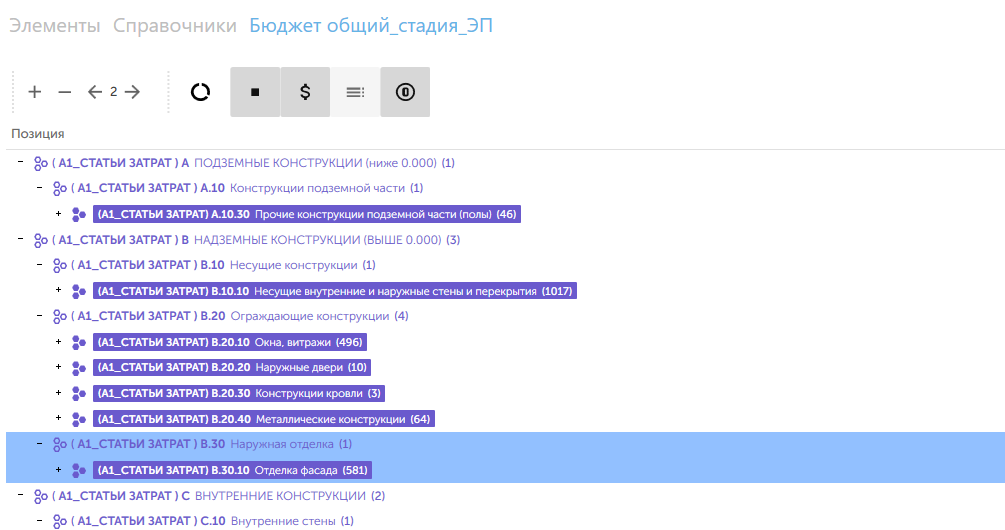

Рисунок 3.2.17.1. Положение отделок фасада.

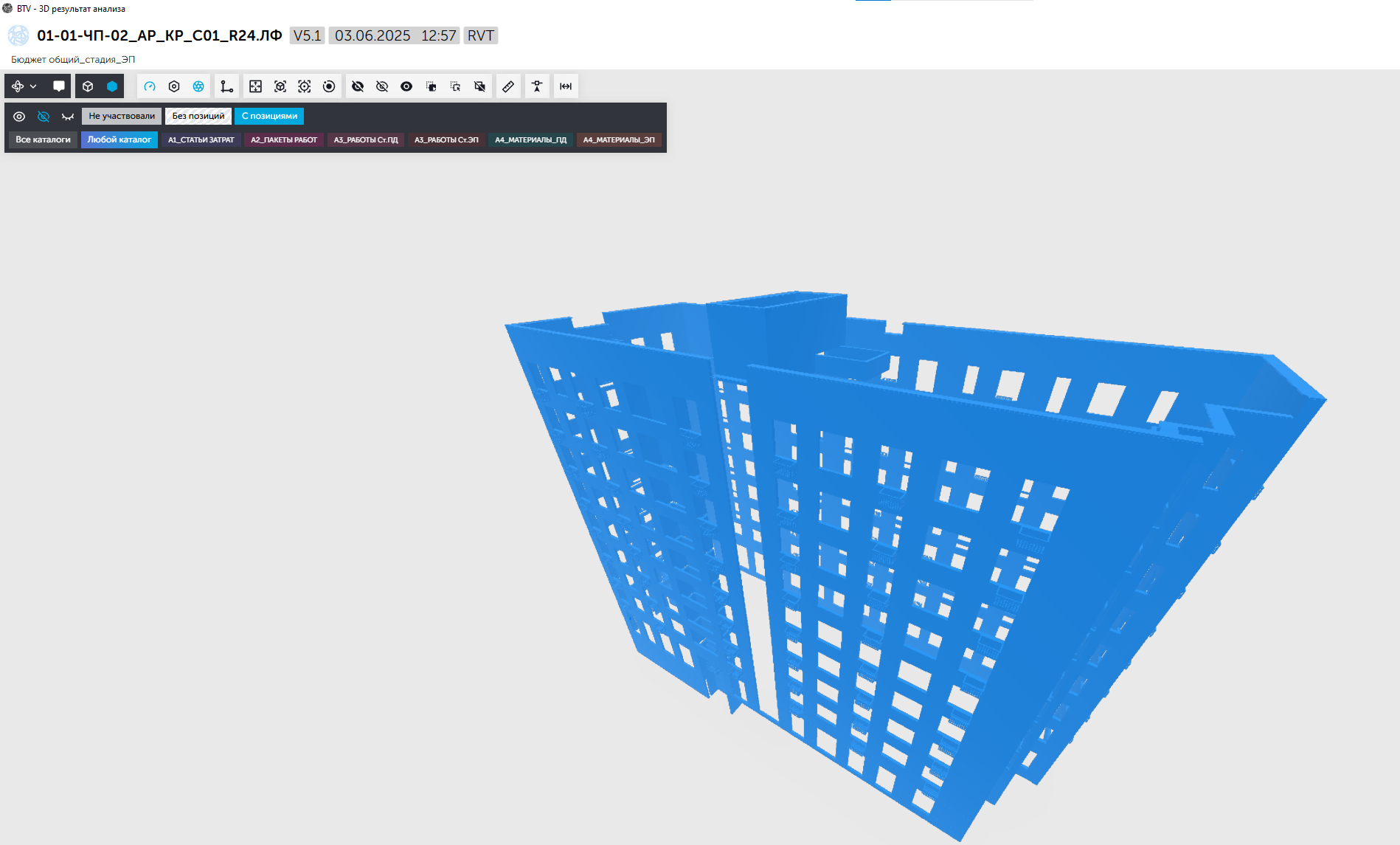

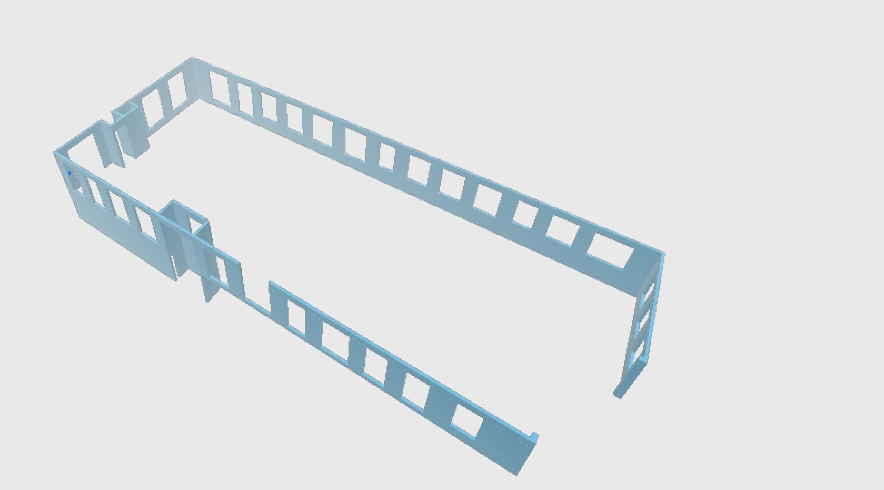

Рисунок 3.2.17.2. Заизолированные отделки фасада.
Далее необходимо выделяя все позиции работ их скрывать на виде, смотри рисунок 3.2.17.3 и 3.2.17.4.

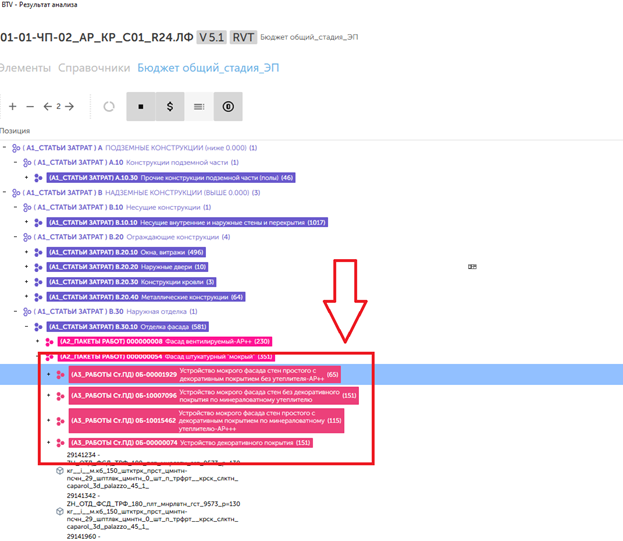

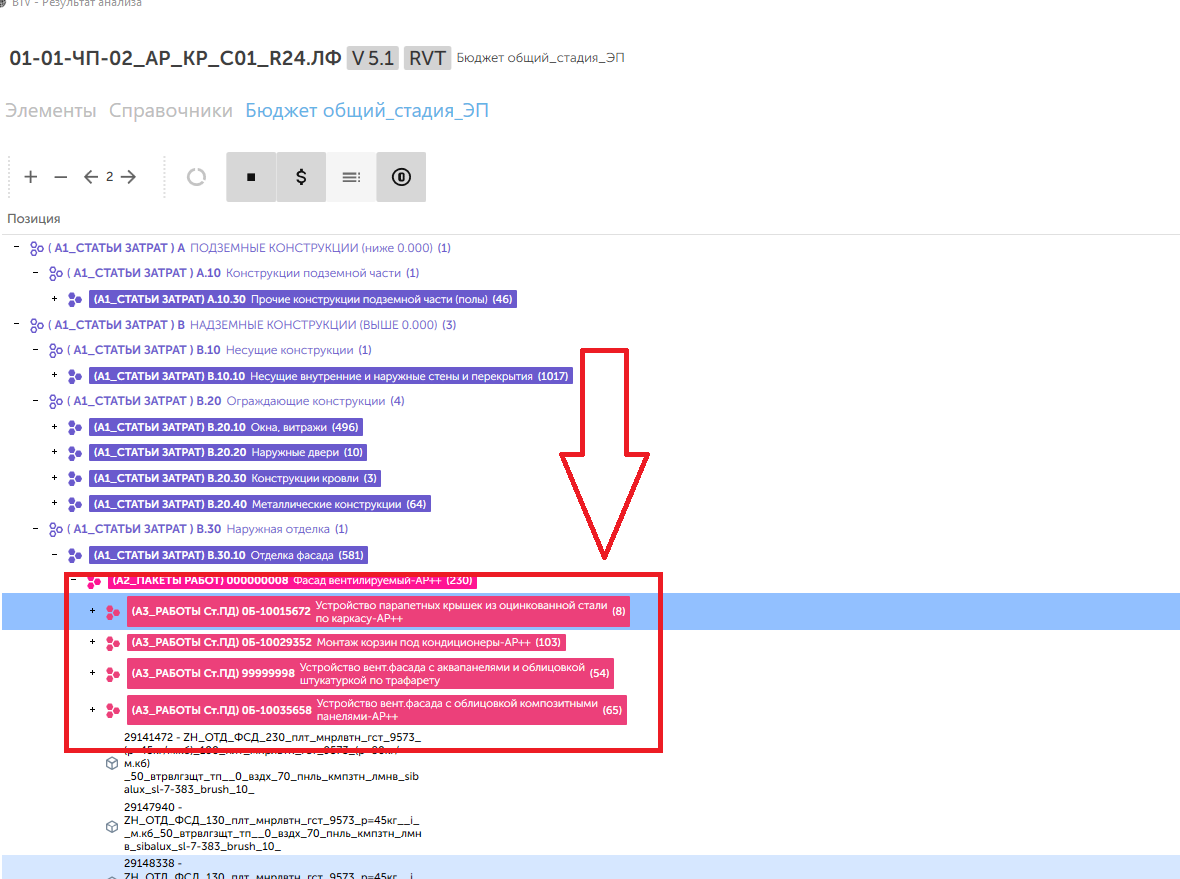

Рисунок 3.2.17.3. Позиции вент. фасада.

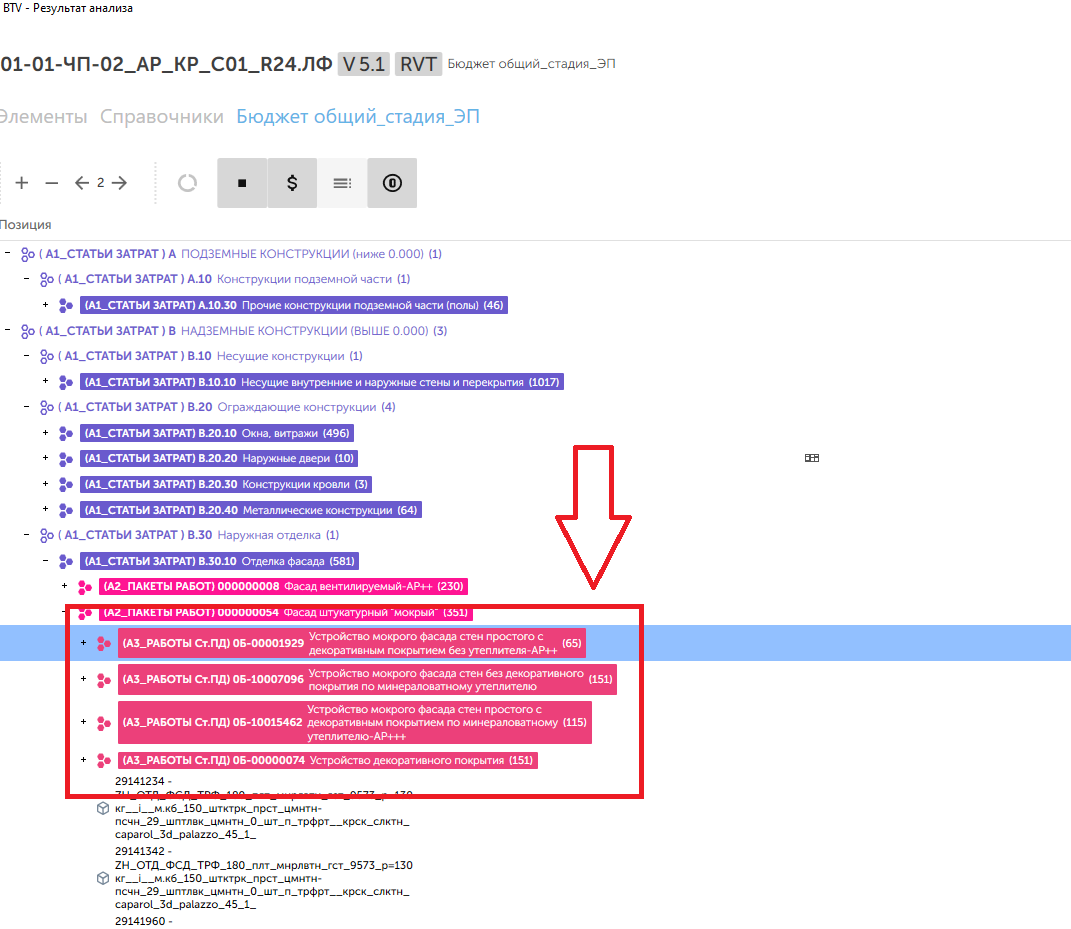

Рисунок 3.2.17.4. Позиции мокрого фасада.
После выполненной проверки не должно оставаться вот таких отделок, смотри рисунок 50

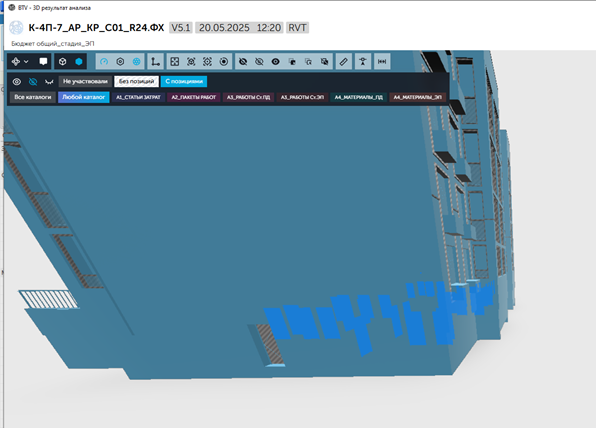

Рисунок 3.2.17.5. Остатки отделки после скрытия позиций работ фасада.
3.2.18. Двери ламинированные на открытых балконах или лоджиях
Двери ламинированные находятся снаружи здания и моделируются дверями балконными из основного списка окон. Их отличие в том, что в параметре “ADSK_Позиция” не должно содержать “ПВХ белый без ламинации”, значение должно быть любым другим. Привязка, смотри рисунок 3.2.18.1. Положение в модели смотри рисунок 3.2.18.2.

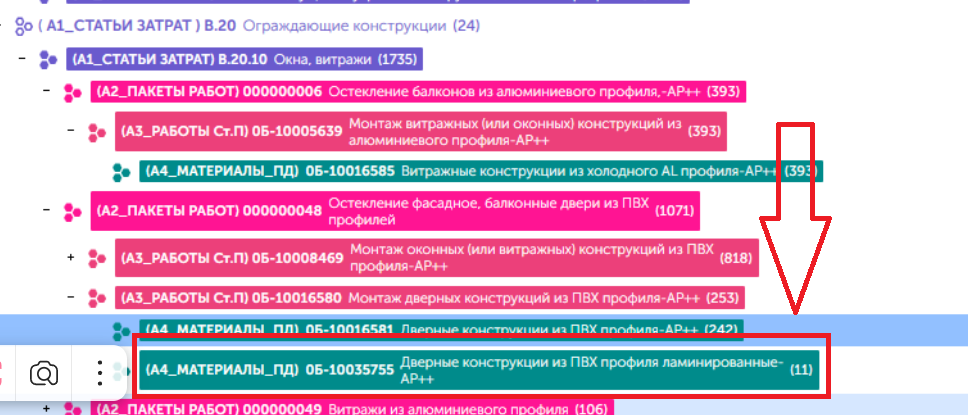

Рисунок 3.2.18.1. Положение двери с ламинацией в Tangl

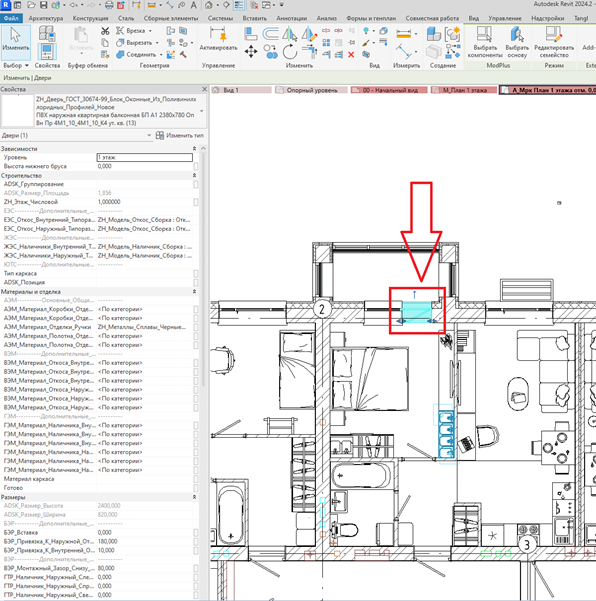

Рисунок 3.2.18.2. Положение двери с ламинацией в модели Revit
