Заполнение спецификации водомерных узлов на вводе

1. Изменения в документе

Версия

Дата изменения

Предмет изменений

Ответственный

















2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Заполнение спецификации водомерных узлов на вводе

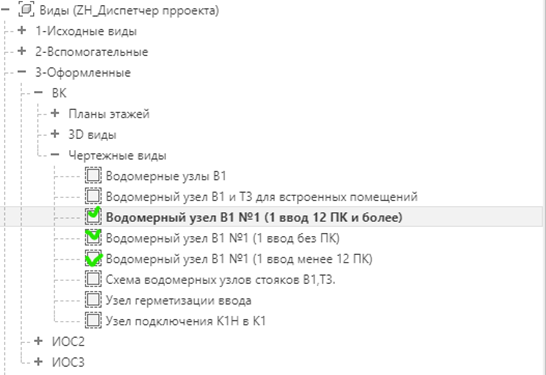

В шаблоне подготовлены чертежные виды с оформленными водомерными узлами на вводе разных типов.

В диспетчере проекта они расположены во вкладке 3-Оформленные.

Изображение выглядит как текст, снимок экрана, Шрифт, число

Содержимое, созданное искусственным интеллектом, может быть неверным.

Рисунок 3.1. Чертежные виды водомерного узла

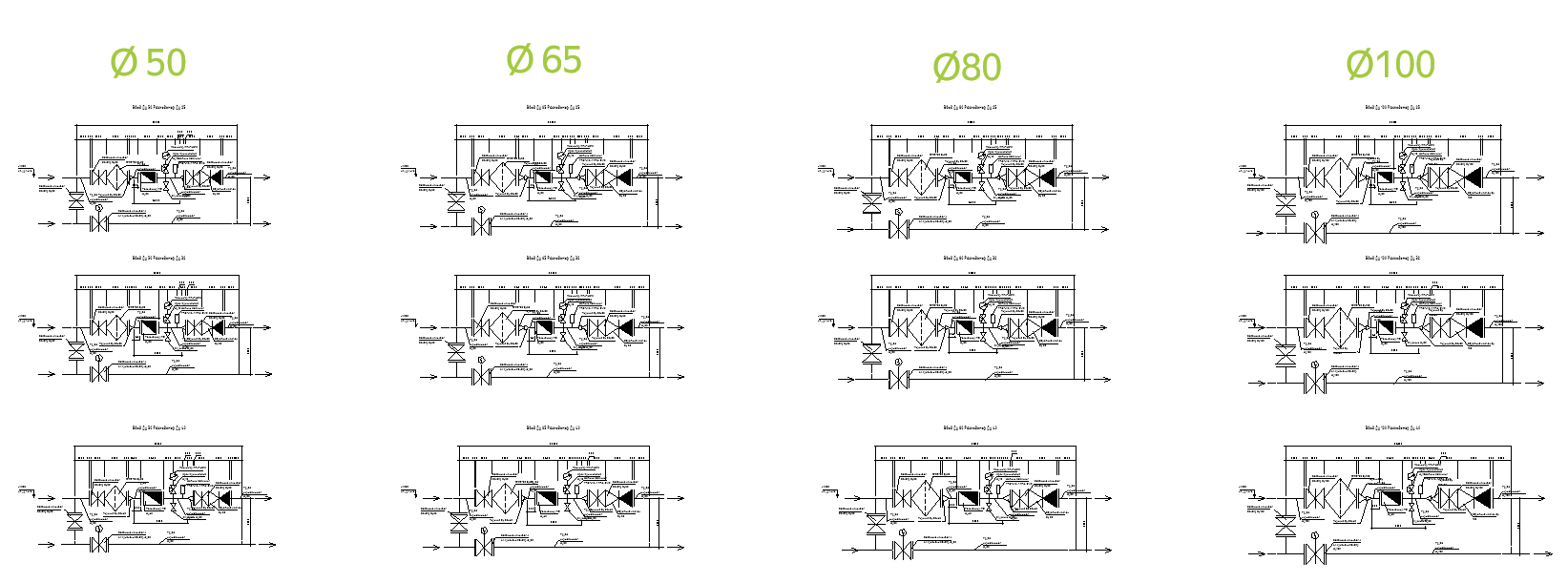

На каждом из чертежных видов расположены водомерные узлы с диаметром ввода от 50 до 100 мм, с различными расходомерами Dy от 25 до 40 мм.

Изображение выглядит как диаграмма, текст, зарисовка, Технический чертеж

Содержимое, созданное искусственным интеллектом, может быть неверным.

Рисунок 3.2. Чертежные виды

Все элементы сделаны из семейств УГО, которые учитываются в спецификации.

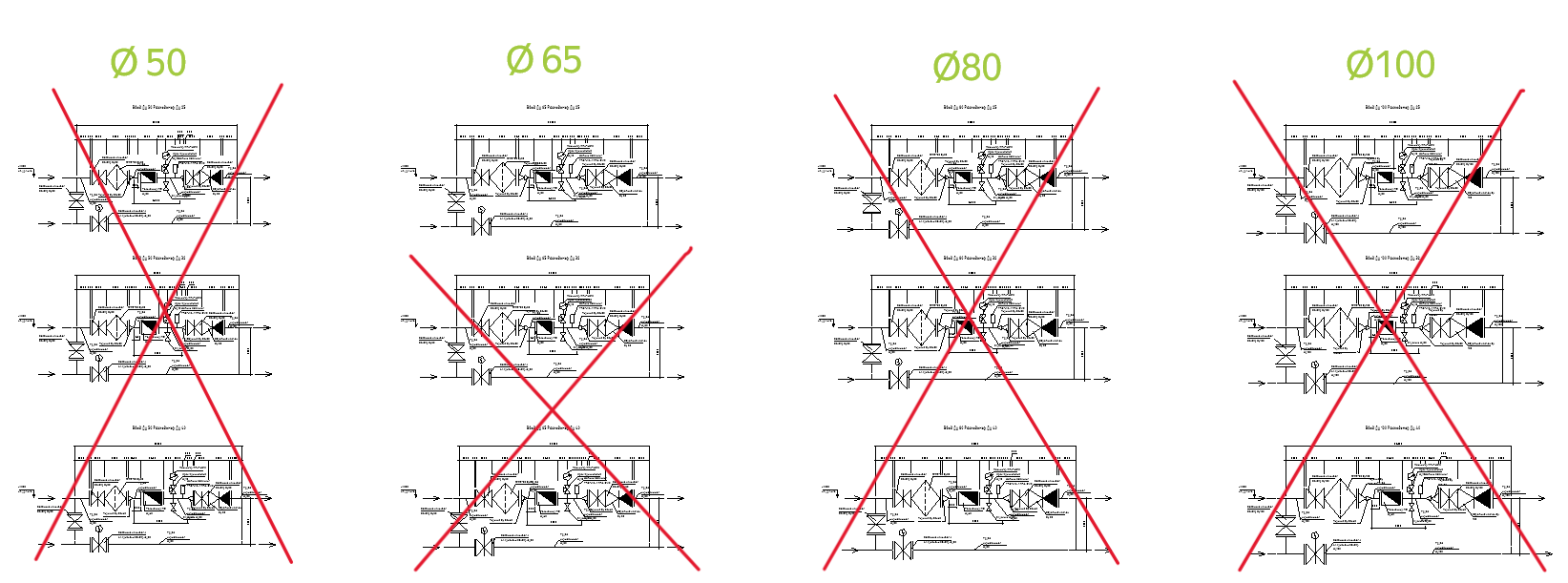

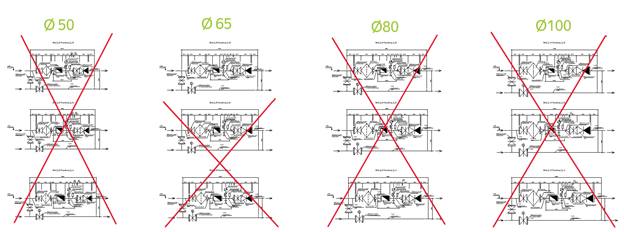

Для каждого вида создана спецификация, чтобы в спецификацию попали только нужные элементы, с вида нужно удалить лишние узлы.

Изображение выглядит как диаграмма, линия, План

Содержимое, созданное искусственным интеллектом, может быть неверным.

Рисунок 3.3. Удаление узлов

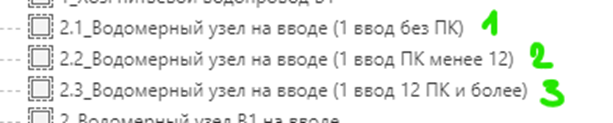

Элементы попадают в спецификацию по параметру ADSK_Позиция на схеме (со значением 1, 2 или 3).

Изображение выглядит как текст, снимок экрана, Шрифт, линия

Содержимое, созданное искусственным интеллектом, может быть неверным.

Рисунок 3.4. Параметр для спецификации

Рисунок 3.5. Позиции

Семейства УГО содержат в себе несколько типоразмеров, данные семейства нельзя расположить на 3d виде.

Изображение выглядит как текст, снимок экрана, Шрифт, белый

Содержимое, созданное искусственным интеллектом, может быть неверным.

Рисунок 3.6. Типоразмеры

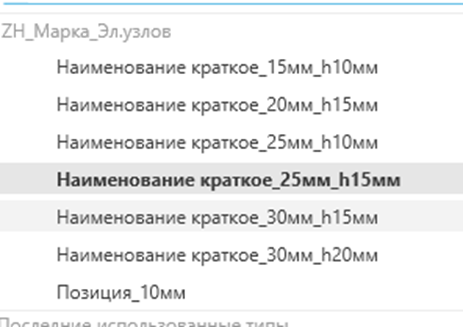

Для семейств УГО настроена марка с различными типами высоты и длины полки, для наименований различной длины.

Изображение выглядит как текст, Шрифт, снимок экрана

Содержимое, созданное искусственным интеллектом, может быть неверным.

Рисунок 3.7. Марки

Семейство расходомера имеет прямые участки до и после себя. Участки трубы из данного семейства в спецификацию не попадают.

Изображение выглядит как линия, белый, дизайн

Содержимое, созданное искусственным интеллектом, может быть неверным.

Рисунок 3.8. Расходомер

Для того, чтобы участки трубы попали в спецификацию, создано семейство УГО_Труба. Для учета в спецификации нужно выбрать нужный тип и ввести значение длины участка в параметр ADSK_Размер_Длина и разместить на чертежном виде.

Изображение выглядит как текст, снимок экрана, Шрифт, белый

Содержимое, созданное искусственным интеллектом, может быть неверным.Изображение выглядит как текст, снимок экрана, Шрифт

Содержимое, созданное искусственным интеллектом, может быть неверным.

Рисунок 3.9. Параметры Трубы УГО

Если планируется собрать свой узел из семейств УГО, нужно заполнить параметр ADSK_Позиция на схеме.

Изображение выглядит как текст, снимок экрана, Шрифт, линия

Содержимое, созданное искусственным интеллектом, может быть неверным.

Рисунок 3.10. Заполнение параметра

Для того, чтобы посчитать длину трубопровода УГО, нужно запустить стратегию параметризации Modplus.

Изображение выглядит как текст, Шрифт, белый, снимок экрана

Содержимое, созданное искусственным интеллектом, может быть неверным.

Рисунок 3.11. Подсчет длины трубопровода через плагин

Если в списке нет данной стратегии необходимо обновить набор стратегий ВК по инструкции: "P:\10_Документы\_BIM ресурсы\03_Инструкции для работы в BIM\07-Водоснабжение и канализация\Общее\Инструкция_Заполнение параметров для спецификаций.pdf"

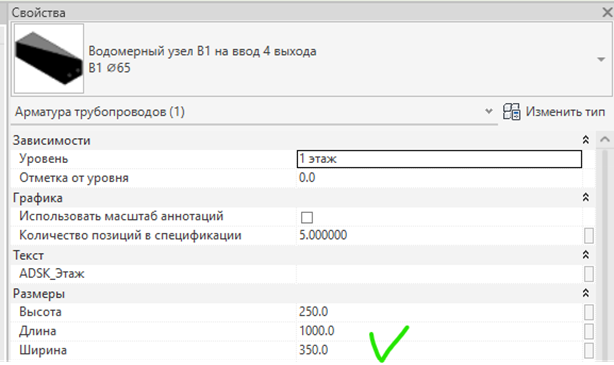

После того, как узел выбран и известна его длина, ее необходимо внести в параметр Длина 3D семейству водомерного узла.

Изображение выглядит как снимок экрана, текст, программное обеспечение, число

Содержимое, созданное искусственным интеллектом, может быть неверным.

Рисунок 3.12. Внесение параметров
