Инструкция по работе с плагином Железно Апдейтер

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Инструкция по работе с плагином UpdateDuctsAndPipes

Плагин создан для того, чтобы автоматически заполнять параметры для спецификаций разделов ОВ и ВК.
Плагин расположен в разделе МЕР плагина Железно.
Для обновления плагина до последней версии следуйте инструкции:
zhUpdater | База Знаний BIM

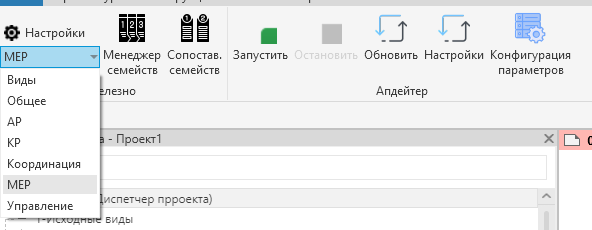

Рисунок 3.1. Вкладка плагина

После установки/обновления необходимо запустить плагин - проверьте, что кнопка «Запустить» не активна, как на скриншоте.

Рисунок 3.2. Кнопка «Запустить» неактивна

При таких настройках плагин будет работать автоматически. При создании и изменении элементов в модели параметры будут всегда актуально заполнены.

*В случае есть потребуется обновить элементы, которые не менялись нужно нажать кнопку «Обновить», даже если кнопка «Запустить» не активна.

!_Важно_!

Затем нужно перейти в раздел «Настройки», выбрать свой раздел и сохранить.
Если не выбрать радел перед началом работы - параметр ZH_Позиция спецификации заполнится некорректно и спецификации соберутся неверно.

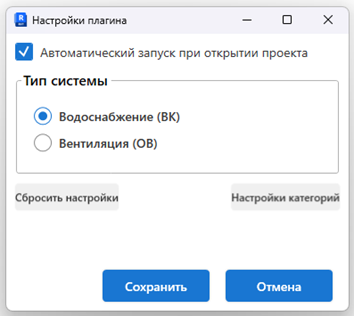

Рисунок 3.3. Настройки

Кнопка «Конфигурация Параметров» хранит в себе настройки формул для наименования трубопроводов и изоляции труб (заносится в параметр ADSK_Количество). Так же на панели можно настроить коэффициент запаса (заносится в параметр ADSK_Количество).
Формулы для всех труб и изоляции хранятся в одном файле.
После установки/обновления файл необходимо запросить у координатора раздела и разместить в папку:
(пользователя в ссылке поменять)
C:\Users\lyalina.mv\AppData\Roaming\Autodesk\Revit\Addins\2024\ZHELEZNO_PLUGIN\Functions\Resources\ConfigSetting

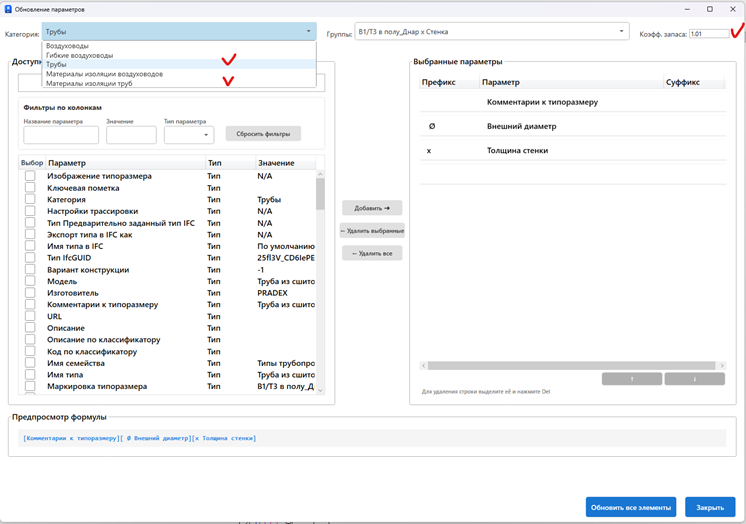

Рисунок 3.4. Обновление параметров

Трубопроводы и изоляция труб группируются по параметру «Маркировка типоразмера».

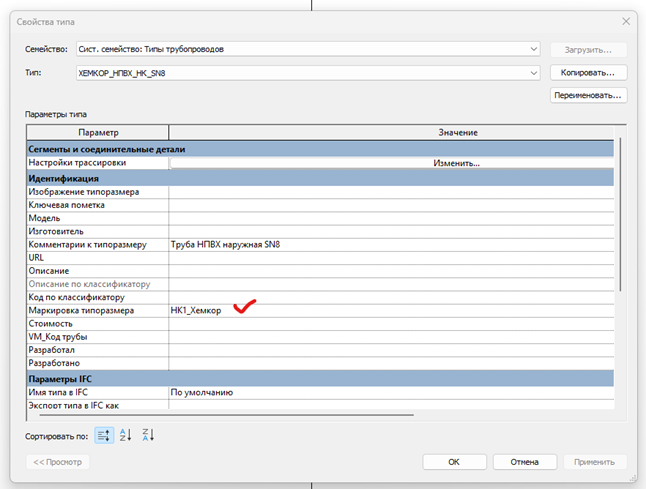

Рисунок 3.5. Маркировка типоразмера

Формулы для заполнения параметров можно откорректировать для каждой группы, выбрав ее из выпадающего списка (при необходимости).

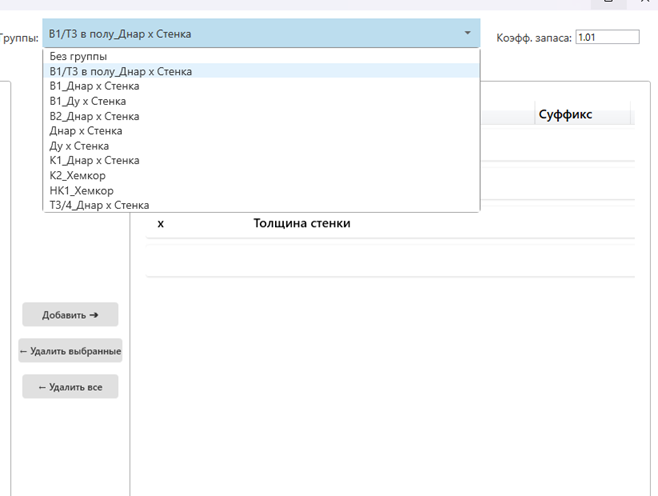

Рисунок 3.6. Формулы

С помощью кнопки «Обновить элементы» можно обновить параметры сразу у всех групп. Это необходимо делать перед выпуском спецификаций.

Кроме этого, плагин заполняет параметры: ADSK_Система_Имя; ADSK_Система_Классификация; ADSK_Система_Сокращение; ADSK_ Система_Тип.

Параметры заполняются путем копирования только при условии, что элемент имеет трубопроводную систему.

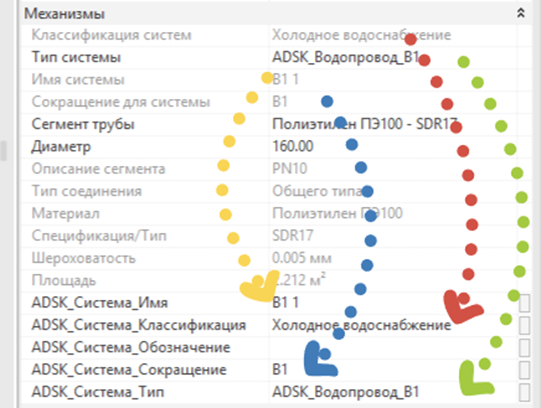

Рисунок 3.7. Заполнение параметров
