Заполнение спецификации водомерного узла на ИТП

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный
1.0	05.10.2026	Создание инструкции	Лялина М.В. BIM-координатор

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Заполнение спецификации водомерных узлов на ИТП

В шаблоне подготовлен чертежный вид с оформленными водомерными узлами на вводе разных типов.

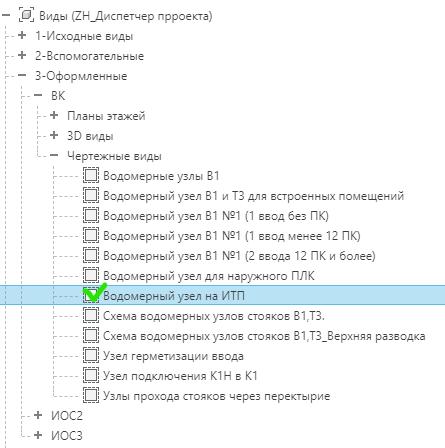

В диспетчере проекта они расположены во вкладке 3-Оформленные.

Рисунок 3.1. Чертежный вид водомерного узла

На чертежном виде расположены водомерные узлы с диаметром от 32 до 65 мм, с различными расходомерами Dy от 20 до 50 мм.

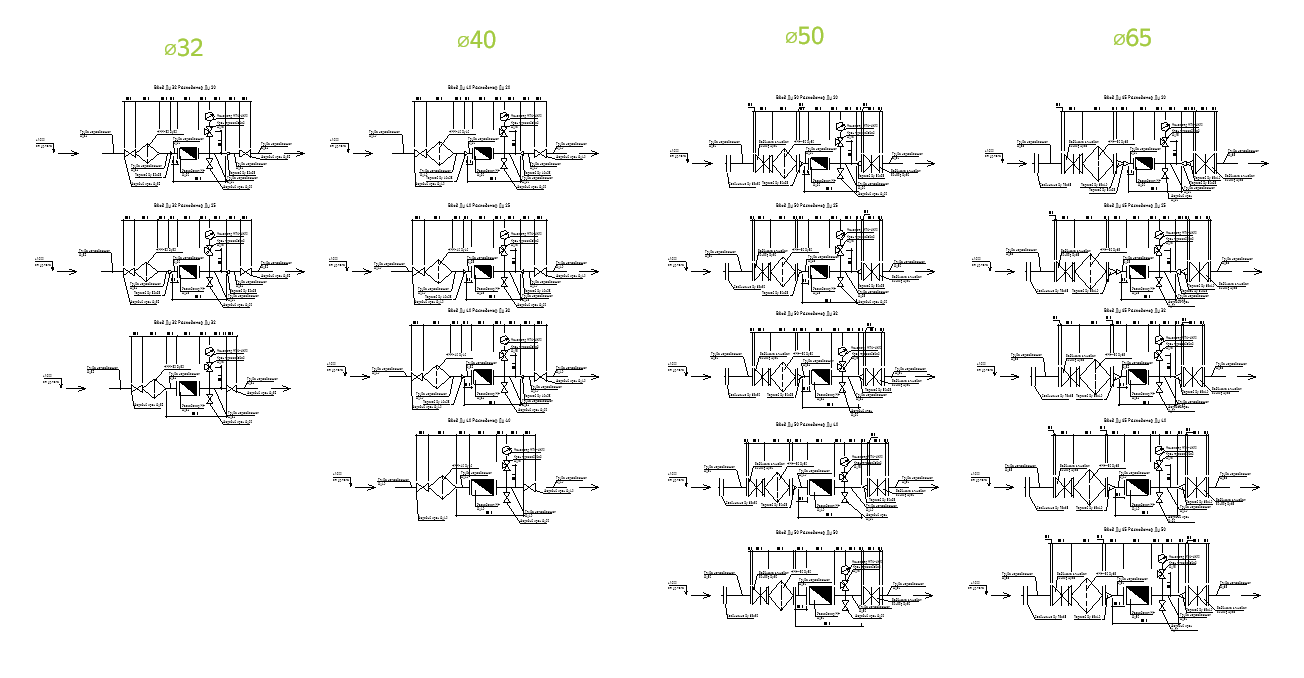

Рисунок 3.2. Чертежный вид

Все элементы сделаны из семейств УГО, которые учитываются в спецификации.

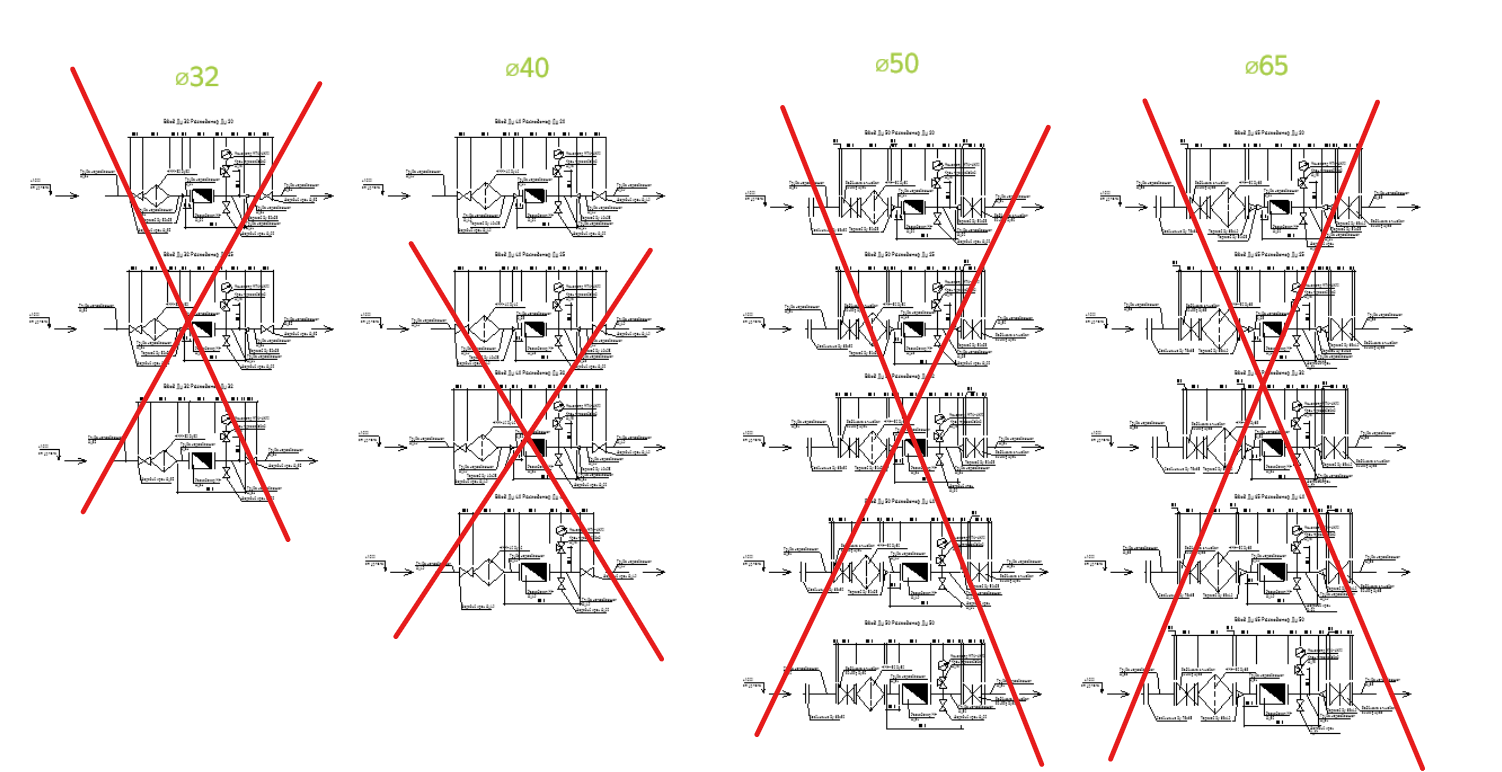

Для вида создана спецификация. Чтобы в спецификацию попали только нужные элементы, с вида нужно удалить лишние узлы:

Рисунок 3.3. Удаление узлов

Элементы попадают в спецификацию по параметру ADSK_Позиция на схеме (со значением 4).

Рисунок 3.4. Параметр для спецификации

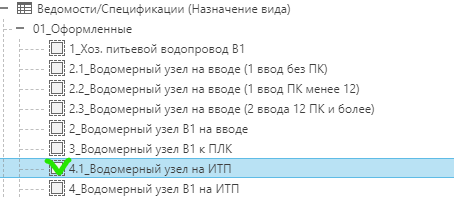

Рисунок 3.5. Спецификация для водомерного узла на ИТП

Семейства УГО содержат в себе несколько типоразмеров, данные семейства нельзя расположить на 3d виде.

Рисунок 3.6. Пример типоразмеров УГО

Для семейств УГО настроена марка с различными типами высоты и длины полки, для наименований различной длины.

Рисунок 3.7. Марки

Семейство расходомера имеет прямые участки до и после себя. Участки трубы из данного семейства в спецификацию не попадают.

Рисунок 3.8. Расходомер

Для того, чтобы участки трубы попали в спецификацию, создано семейство УГО_Труба. Для учета в спецификации нужно выбрать нужный тип и ввести значение длины участка в параметр ADSK_Размер_Длина и разместить на чертежном виде.

Рисунок 3.9. Параметры Трубы УГО

Если планируется собрать свой узел из семейств УГО, нужно заполнить параметр ADSK_Позиция на схеме.

Рисунок 3.10. Заполнение параметра

Для того, чтобы посчитать длину трубопровода УГО, нужно запустить стратегию параметризации Modplus.

Рисунок 3.11. Подсчет длины трубопровода через плагин

Если в списке нет данной стратегии необходимо обновить набор стратегий ВК по инструкции: Инструкция по заполнен... | База Знаний BIM

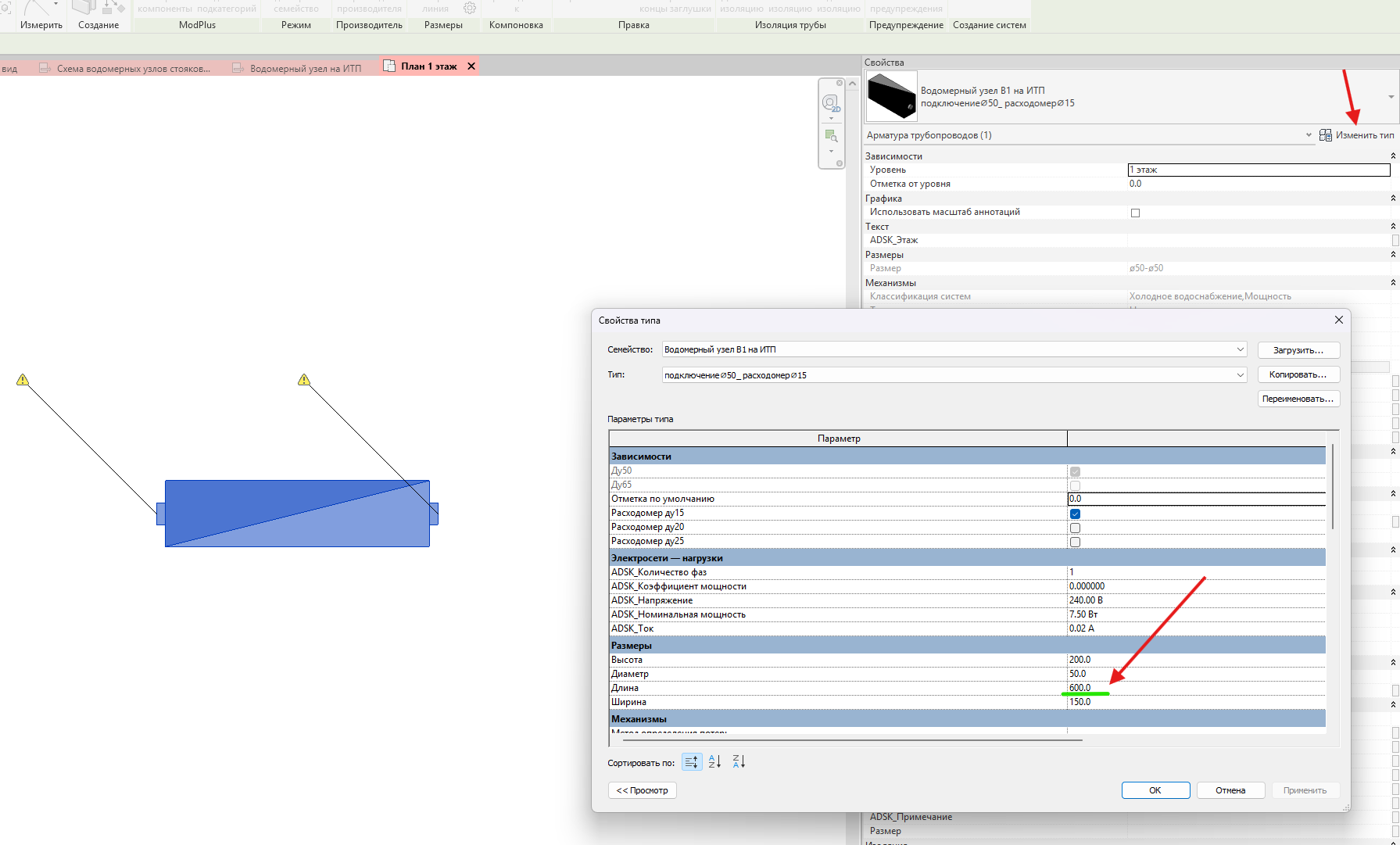

После того, как узел выбран и известна его длина, ее необходимо внести в параметр Длина типу семейства водомерного узла.

Рисунок 3.12. Внесение параметров
*В данном случае размещенный тип семейства приведен для примера, если вам понадобится тип, которого нет в семействе - обращайтесь к координатору.
