Задание для ЭОМ

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный
1.0	07.10.2026	Создание инструкции	Лялина М.В. BIM-координатор  ООО «Железно»

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Задание для ЭОМ

3.1 Формирование задания.

В шаблоне и семействах предварительно настроены параметры, благодаря которым можно сформировать задание для ЭОМ.

Ознакомиться со списком элементов, которые настроены и могут попасть в задание, можно в таблице Вопросы введения BIM для ВК - Google Таблицы. В задание попадают перечисленные в таблице элементы, у которых заполнен параметр «Модель». Экземпляры элементов должны быть размещены в модели.

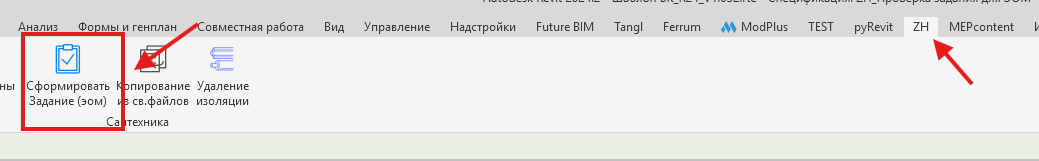

Для того чтобы выдать задание для ЭОМ, необходимо перейти на вкладку параметра «ZH» и нажать «Сформировать Задание (ЭОМ)» (см. рис.3.1.1).

Рисунок 3.1.1. Расположение плагина

В результате получите уведомление (рис.3.1.2).

Рисунок 3.1.2. Уведомление о передаче задания

Все, задание выдано. Его можно проверить/откорректировать через вспомогательную спецификацию.

3.2 Спецификация

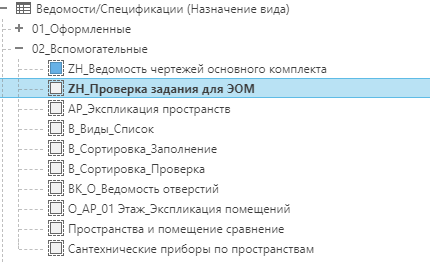

Данная спецификация находится в разделе 02_Вспомогательные (рис.3.2.1).

Рисунок 3.2.1. Расположение спецификации

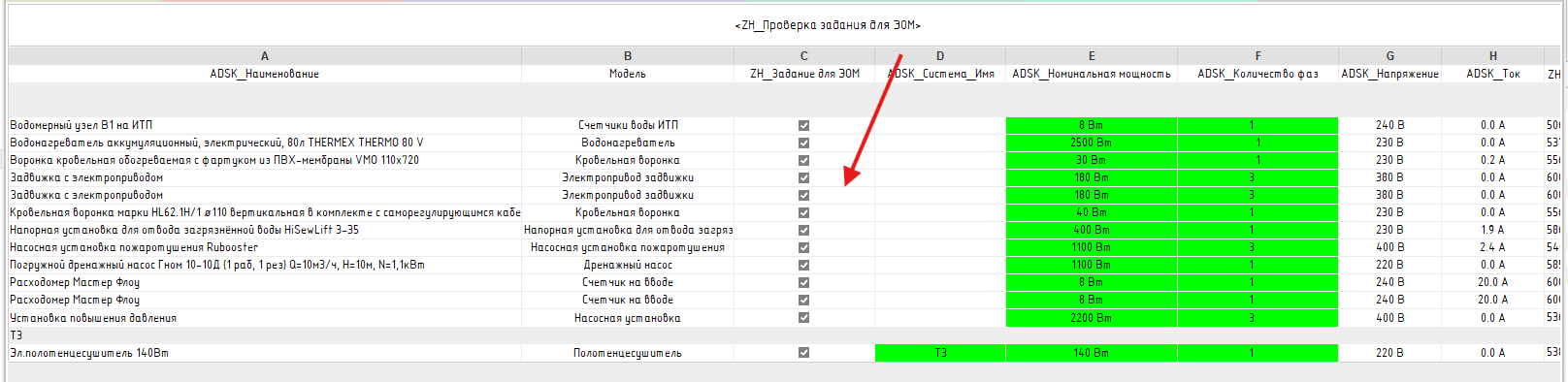

На данном примере размещены все элементы ( по одному экземпляру каждого типа), данные которых, мы можем передать в задании. Если вы не хотите передавать какой-либо элемент - вы можете снять галочку из столбика "ZH_Задание для ЭОМ".

Рисунок 3.2.2. Вид спецификации

Далее разберем спецификацию по столбикам.

Столбик ADSK_Наименование: тут выводится параметр семейства, как в обычной спецификации.

Столбик Модель: это параметр содержит имя, которое будет передаваться в задании для ЭОМ.

Столбик ZH_Задание для ЭОМ: тут необходимо поставить галочку, если необходимо передать элемент модели в задание электрикам.

Столбик ADSK_Система_Имя. Тут отображается имя системы, к которой отнесен элемент модели (рис.3.2.5). Если поле не заполнено - система пустая. Необходимо обновить Апдейтер Ferrum.

Столбик ADSK_Номинальная мощность: в данный столбик попадает значение параметра по типу ADSK_Номинальная мощность.

Столбик ADSK_Количество фаз: в данный столбик попадает значение параметра по типу ADSK_Количество фаз.

Столбик ADSK_Напряжение: в данный столбик попадает значение параметра по типу ADSK_Напряжение.

Столбик ADSK_Ток: в данный столбик попадает значение параметра по типу ADSK_Ток.

Если в параметре ADSK_Ток значение равно 0, то это значит, что его не знаем.

*Важно!

Необходимо проверять, верно ли заполнены электрические параметры насосного оборудования, так как они меняются из проекта в проект!

Не менее важно проверять параметры остальных элементов, перед тем как сообщить проектировщику ЭОМ о своем задании.

Если заметили несоответствие электрических параметров в семействе - сообщите BIM-координатору для корректировки.

*Примечание:

Если какой-то из элементов не попадает в задание - необходимо его обновить из библиотеки семейств.
