Описание структуры Диспетчера проекта

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Описание структуры Диспетчера проекта

Фильтрация видов происходит по параметрам:

,

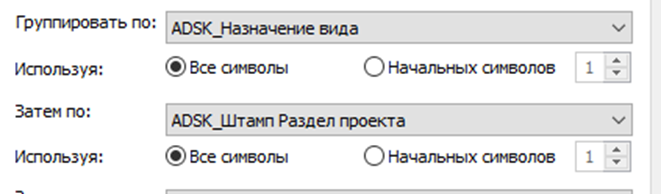

Рисунок 3.1. Параметры фильтрации

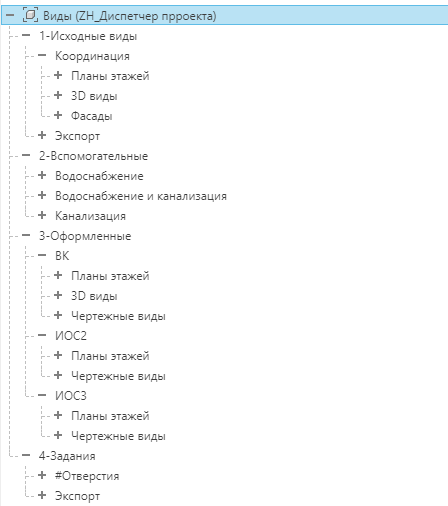

Рисунок 3.2. Диспетчер проекта

Структура Исходных видов:

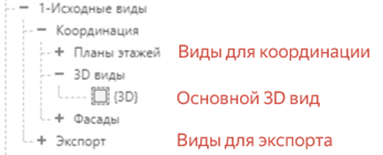

Рисунок 3.3. Исходные виды

Структура Вспомогательных видов:

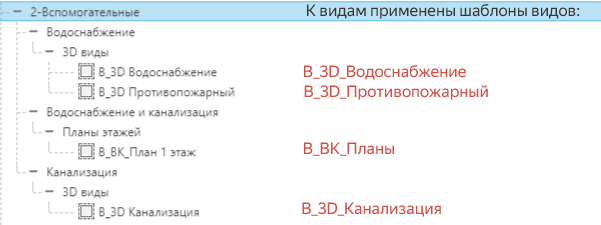

Рисунок 3.4. Вспомогательные виды

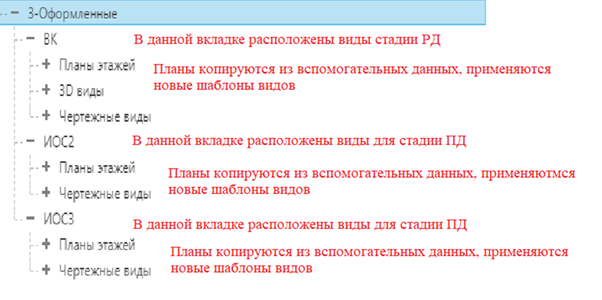

Структура Оформленных видов:

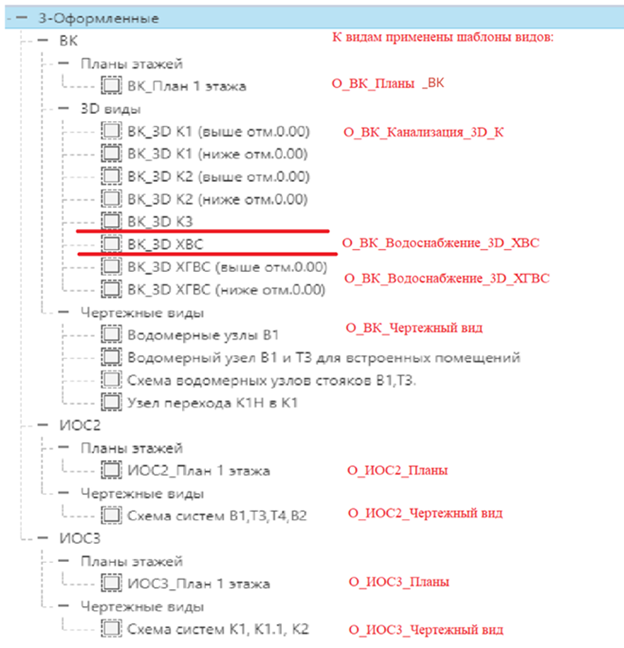

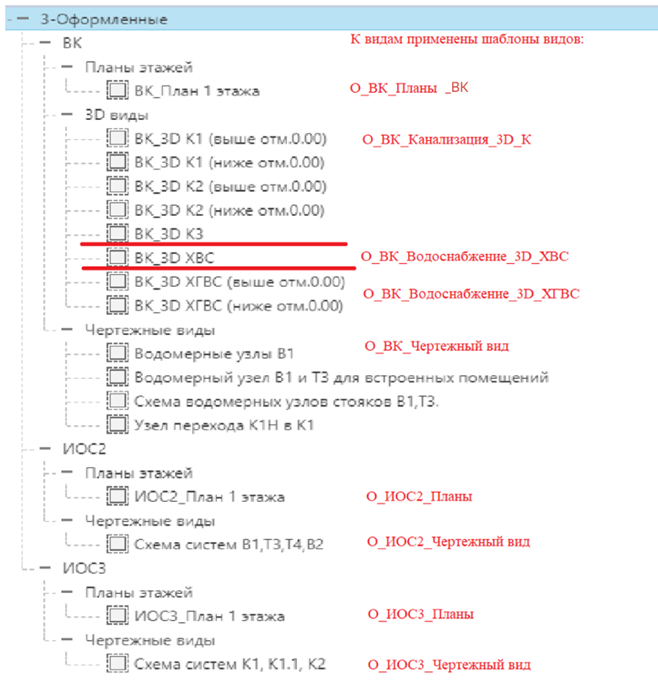

Рисунок 3.5. Оформленные виды

Рисунок 3.6. Шаблоны видов

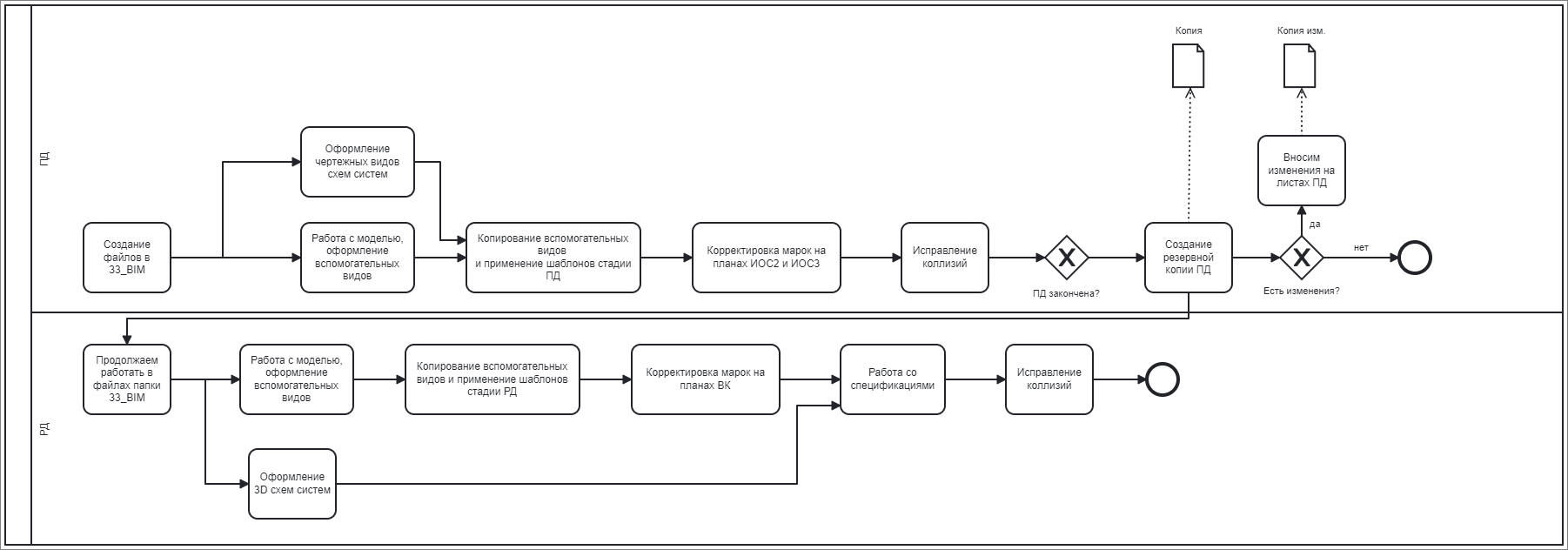

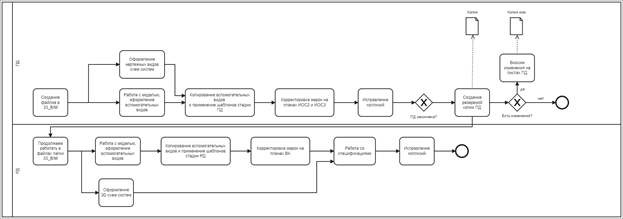

Рисунок 3.7. Схема работы

Работаем с оформленными спецификациями:

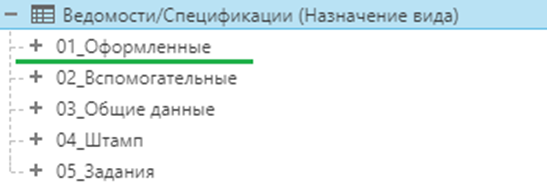

Рисунок 3.8. Оформленные спецификации

Листам присваиваем значения АDSК_Штамп Раздел проекта: ИОС2/3 или ВК, в зависимости от стадии.

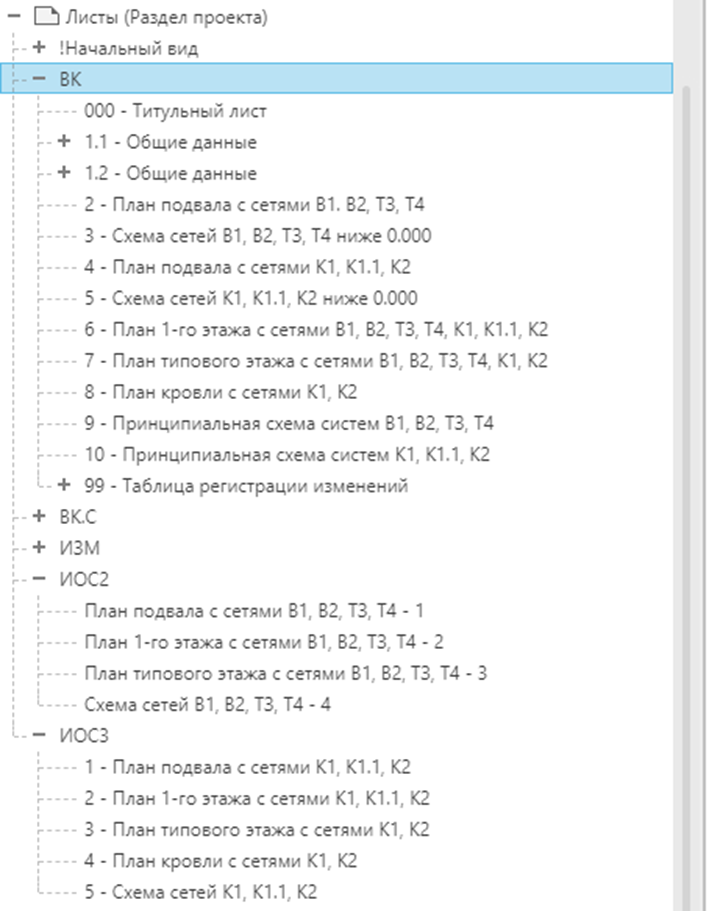

Рисунок 3.9. Заполнение штампа в зависимости от стадии

Для того, чтобы корректно пронумеровать листы, использованы символы Юникода:

Листы ГЧ для РД нумеруем без символов.

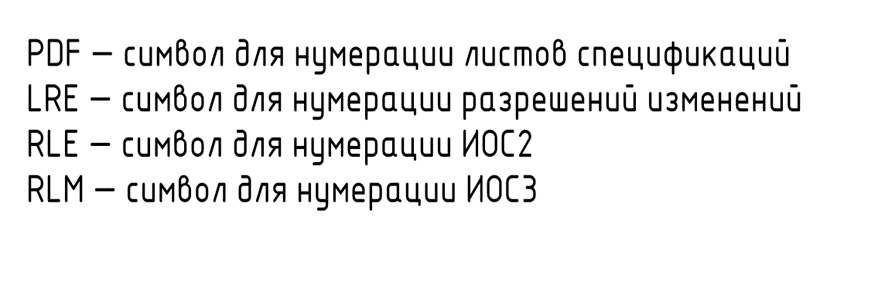

Рисунок 3.10. Символы Юникода

Для того, чтобы добавить символ Юникода:

Выберем номер листа и после выделения текста нажмем ПКМ.

Рисунок 3.11. Выделим

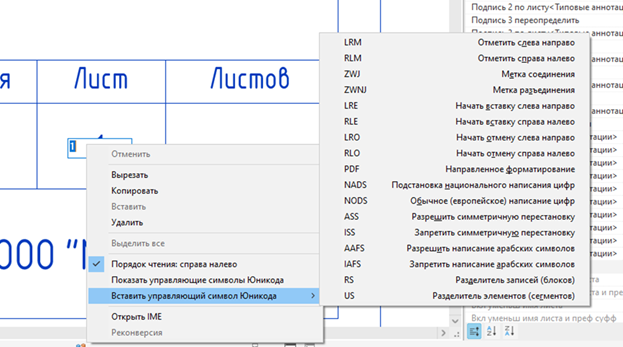

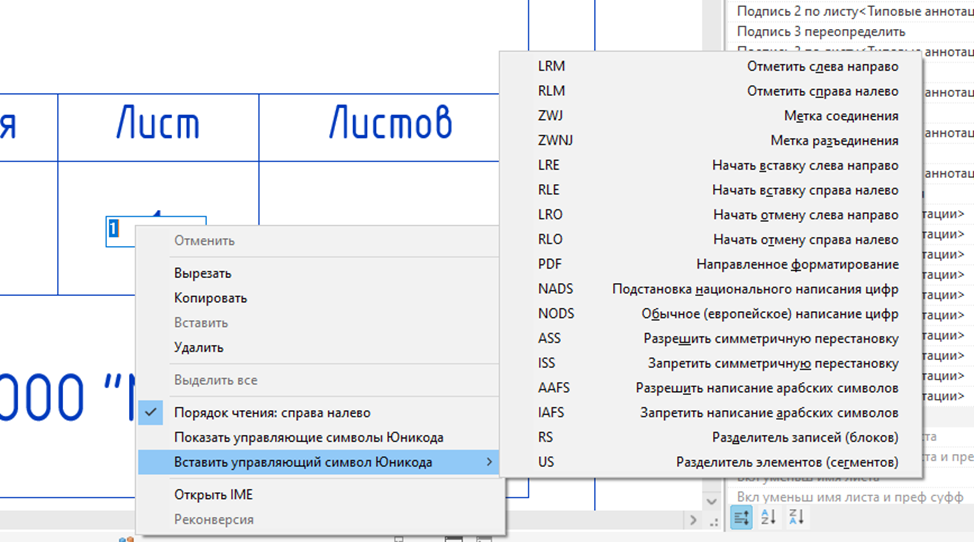

Рисунок 3.12. Вставить управляющий символ Юникода

Нужно выбрать нужный код, ориентируясь на легенду символов Юникода.

Новые шаблоны видов:

Таблица 1.

	Планы	3д виды	Чертежные виды
ПД	О_ИОС3_Планы (высокая дет-я)		О_ИОС3_Чертежные виды
	О_ИОС2_Планы (высокая дет-я)		О_ИОС2_Чертежные виды
	О_ИОС2_План подвала (низкая дет-я)
РД	О_ВК_Планы ВК (высокая дет-я)	О_ВК_Канализация_3D_К (низкая дет-я)	О_ВК_Чертежные виды
	О_ВК_План подвала В (низкая дет-я)	О_ВК_Водоснабжение_3D_ХГВС (низкая дет-я)
	О_ВК_План подвала К (высокая дет-я)	О_ВК_Водоснабжение_3D_ХВС (низкая дет-я)
Вспомогательные виды	В_ВК_Планы (высокая дет-я)	В_3D_Канализация (высокая дет-я)
		В_3D_Водоснабжение (высокая дет-я)
		В_3D_Противопожарный (высокая дет-я)
