Работа с файлом хранилищем

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Работа с файлом хранилищем

Для проектов, которые расположены на Revit Server, появилась необходимость работать Файлом хранилищем.

Рисунок 3.1. Revit Server

Принцип работы немного отличается от работы с локальными файлами.

Принцип работы показан на схеме. После того, как в файле запускается совместная работа, файл из локального, становится файлом хранилищем.

Теперь при открытии файла, появляется необходимость ставить кнопку «Создать новый локальный».

Рисунок 3.2. Создать новый локальный файл

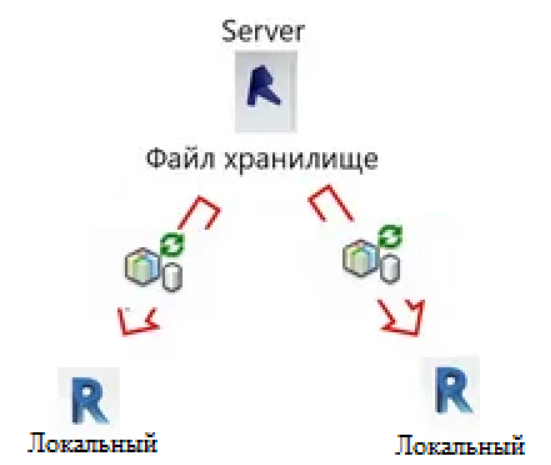

Рисунок 3.3. Схема

Теперь основной файл, находится на Revit Server, а создаваемые для работы локальные файлы лежат на диске C.

Для того, чтобы загрузить изменения в файл хранилище – необходимо синхронизироваться.

При каждом начале работы рекомендуется создавать новый локальный файл (заменяя старый).

3.1. Последовательность работы.

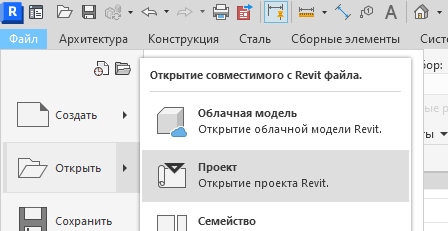

Открываем Revit и выбираем открыть проект.

Рисунок 3.1.1. Открытие проекта

Переходим на Revit Server, выбираем файл, ставим галочку «Создать новый локальный» и нажимаем открыть.

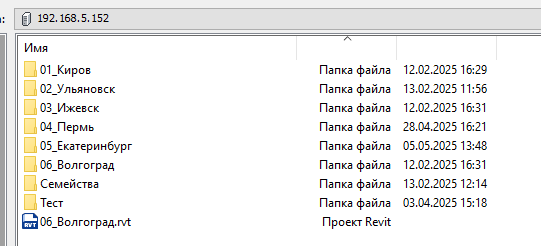

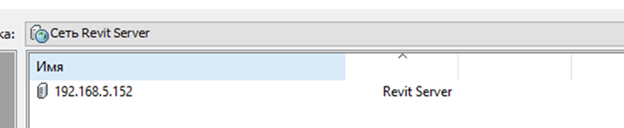

Рисунок 3.1.2. Переходим на Revit Server

Рисунок 3.1.3. Создание нового локального файла

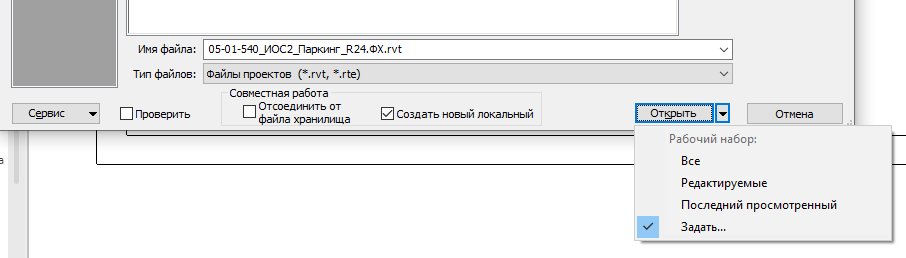

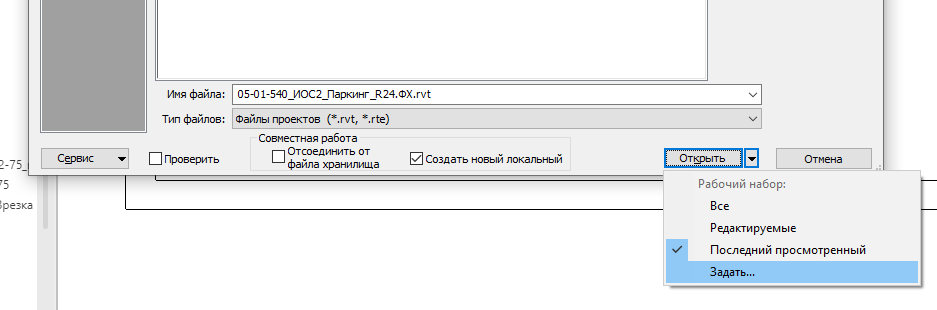

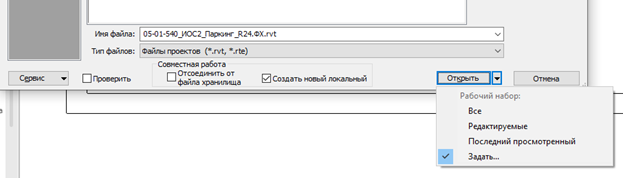

При необходимости открыть файл быстрее можно выбрать рабочие наборы, которые не нужно загружать при открытии. Для этого рядом с кнопкой открыть развернем список и выберем из него Задать. А затем нажмем Открыть.

Рисунок 3.1.4. Задать

После этого открывается локальная копия файла. В ней можно работать.

Так же при открытии, если выбрали «Задать» появится окно с рабочими наборами. Связанные файлы должны находится в рабочем наборе Связи.

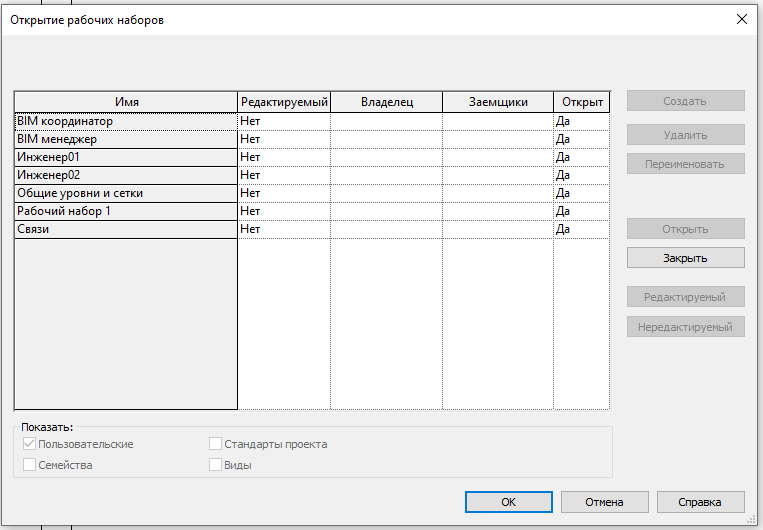

Рисунок 3.1.5. Открытие рабочих наборов

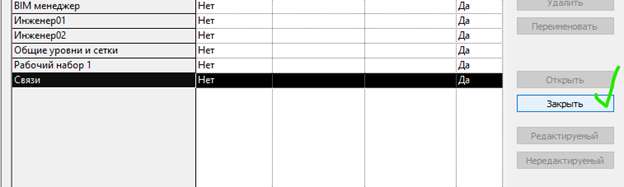

Данный рабочий набор можно выбрать и нажать закрыть.

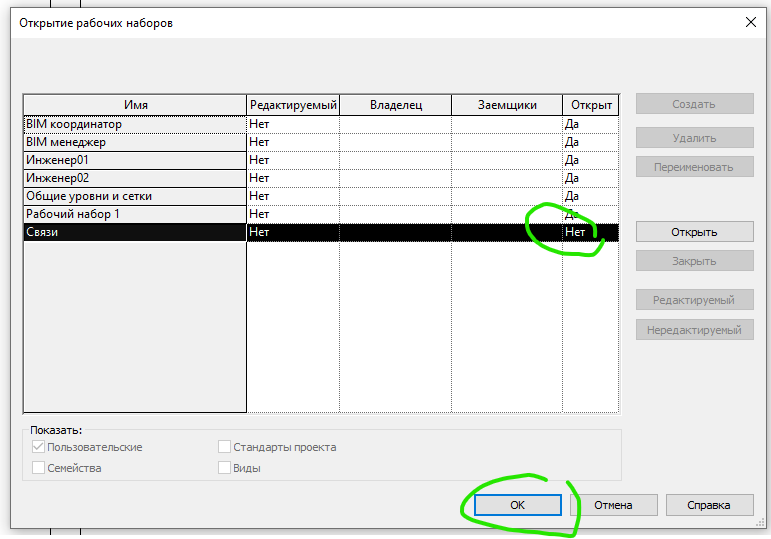

Рисунок 3.1.6. Закрыть

Теперь после нажатия ОК связанные файлы, которые будут в данном рабочем наборе загружаться не будут.

Рисунок 3.1.6. Ок

ВАЖНО!

Работать в файле хранилище нельзя!

Файлы, которые содержат в наименовании «ФХ» - открываем с созданием локальной копии!

Основное отличие работы заключается в том, что появляется необходимость работать в нужном рабочем наборе. Ниже представлен перечень рабочих наборов в файле ВК.

Рисунок 3.1.7. Рабочие наборы

Выбрать рабочий набор можно как через строку состояния,

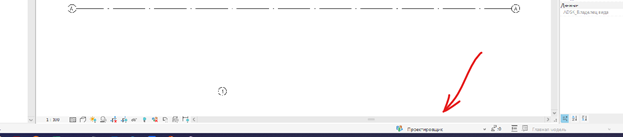

Рисунок 3.1.8. Выбор набора внизу

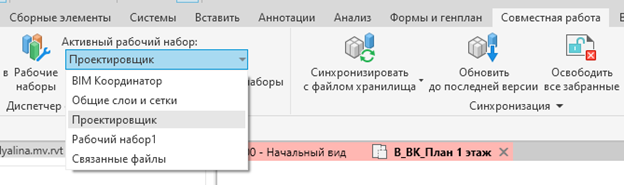

Так и на вкладке совместной работы.

Рисунок 3.1.9. Выбор набора через вкладку совместной работы

После того, как вы присвоите рабочий набор всем элементам, размещенным в модели, будет присвоен данный рабочий набор.

Рисунок 3.1.10. Присвоение рабочего набора

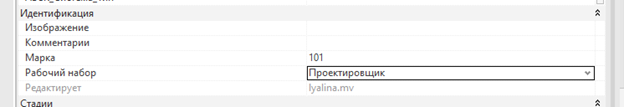

Для того, чтобы сменить рабочий набор элементу – выберите его из выпадающего списка в свойствах.

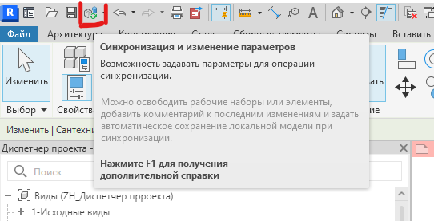

Для того, чтобы синхронизироваться с ФХ нажмем на кнопку синхронизации в левом верхнем углу,

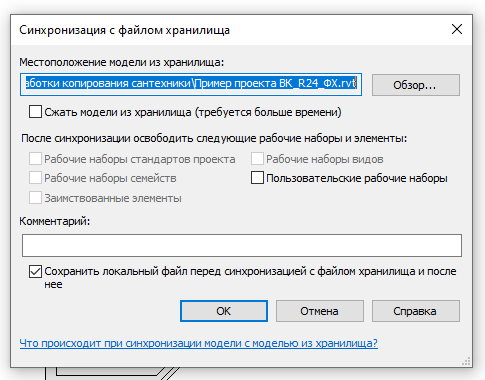

Рисунок 3.1.11. Синхронизация

Или перейдем на вкладку Совместная работа и выполним синхронизацию.

Рисунок 3.1.12. Синхронизация через вкладку совместной работы

После нажатия появится окно, где Revit предложит освободить рабочие наборы. Несмотря на то, что совместная работа в нашем случае развернута формально, рабочие наборы, которые позволяет выбрать Revit, лучше освободить.

Рисунок 3.1.13. Ок

После того как вы синхронизировались – файл можно закрыть.

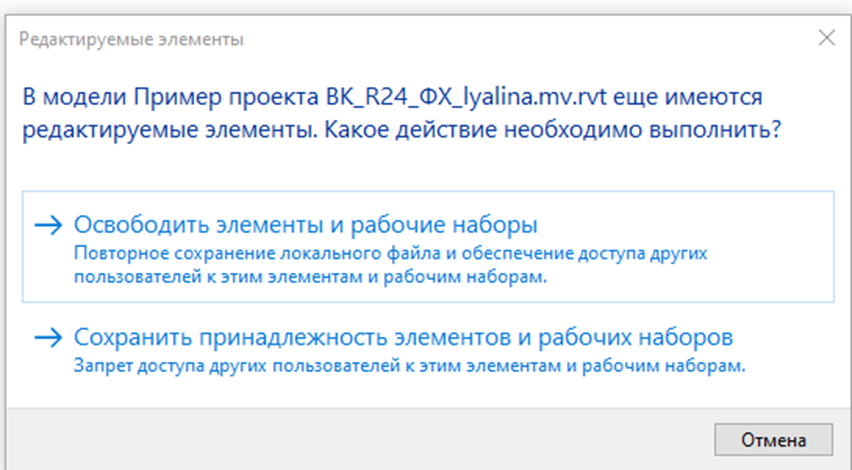

При закрытии Revit также может предложить освободить рабочие наборы. Тут лучше выбрать «Освободить элементы и рабочие наборы».

Рисунок 3.1.14. Освобождение наборов

При открытии файла вновь – рекомендуется создавать новый локальный файл.

3.2. Как проверить себя

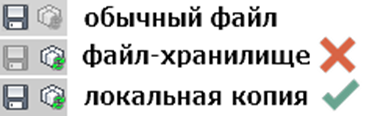

Рисунок 3.2.1. Проверка файла
