Опуск сшитого ПЭ

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный
1.0	21.10.2026	Создание инструкции	Лялина М.В. BIM-координатор

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Поиск семейств в проекте

   Для того, чтобы разместить опуск – найдите его в диспетчере проекта по названию.

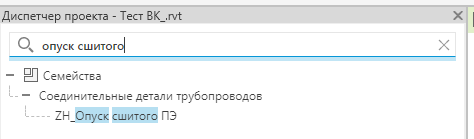

Рисунок 3.1– поиск семейства в проекте

Либо загрузите из библиотеки "P:\!_Документы\_BIM ресурсы\05_Шаблоны и библиотеки семейств\02_Семейства\06_Водоснабжение\02_Соединительные детали Прадекс\ZH_Опуск сшитого ПЭ.rfa"

     4. Размещение семейств в модели

Для удобного размещения опуска трубы с заглушкой семейство включено в трассировку сшитого ПЭ как деталь-заглушка.

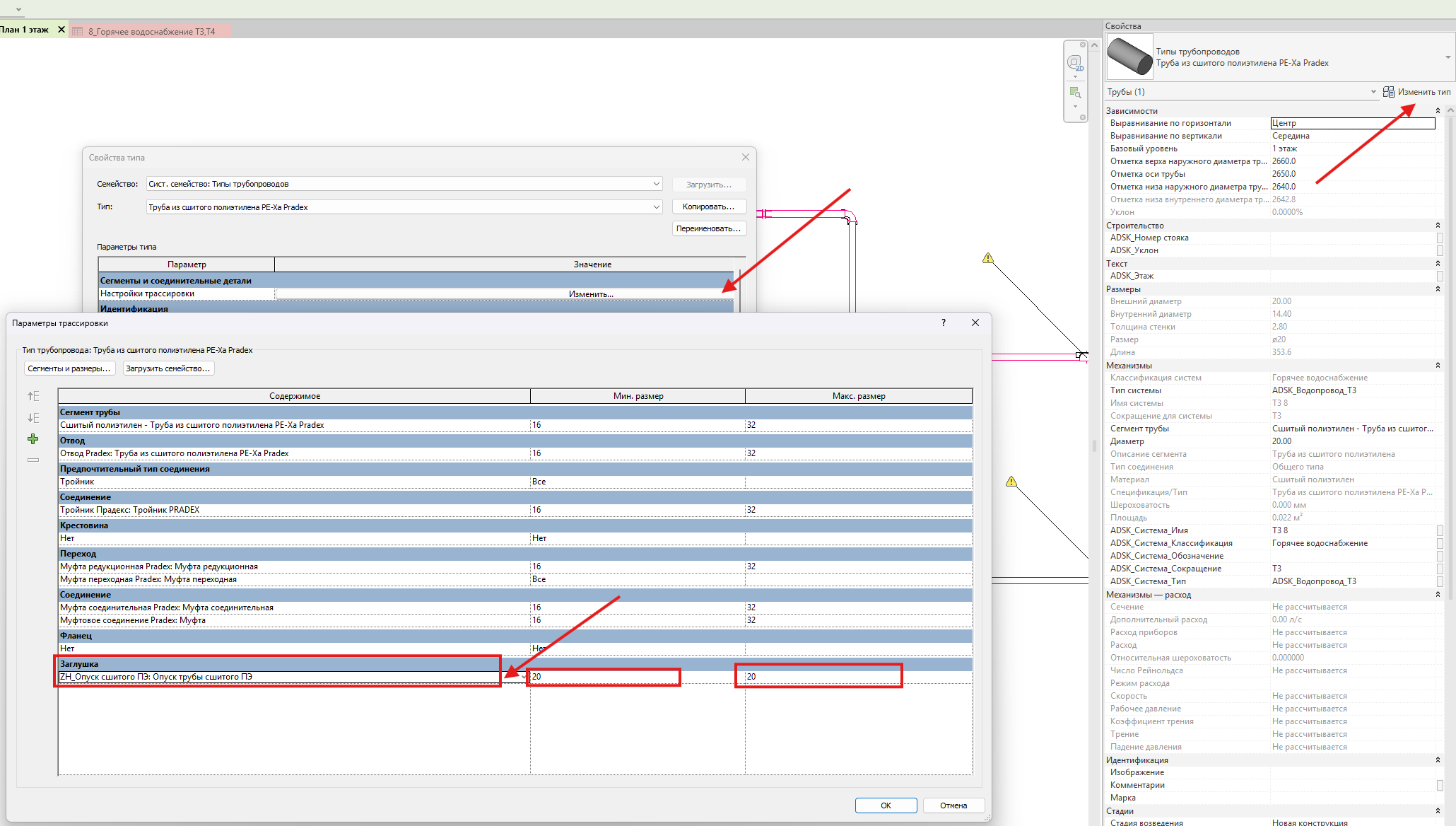

Рисунок 4.1 – Трассировка сшитого ПЭ в проекте

Таким образом, чтобы разместить семейство опуска в модели достаточно выбрать свободный коннектор трубы на плане и выбрать "заглушка на открытом конце".

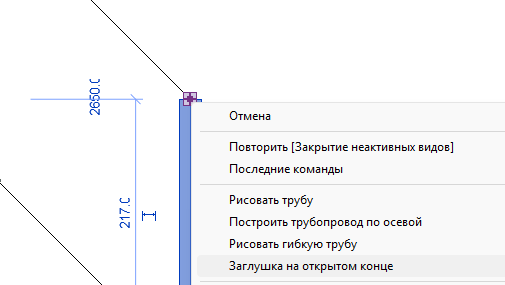

Рисунок 4.2 – Размещение опуска с плана

Высота трубы опуска настроена таким образом, чтобы труба заканчивалась на расстоянии +500 мм к уровню этажа.

За высоту трубы отвечает параметр "Высота подъема трубы".

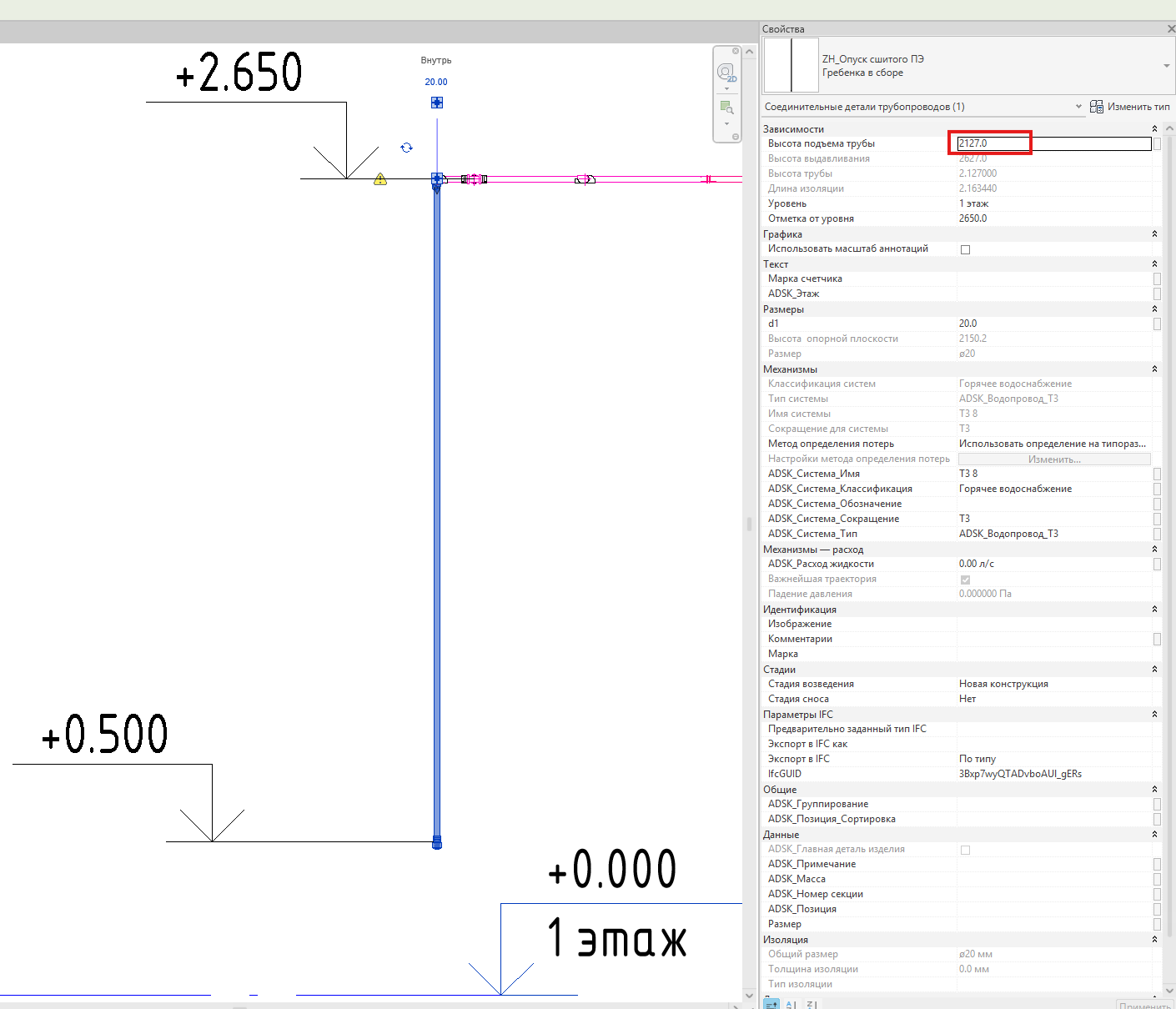

Рисунок 4.3 – Параметр высоты подъема трубы

В случае, если высота этажа выше - при размещении необходимо померять расстояние от оси горизонтального участка до уровня и вычесть значение 523.2 мм.

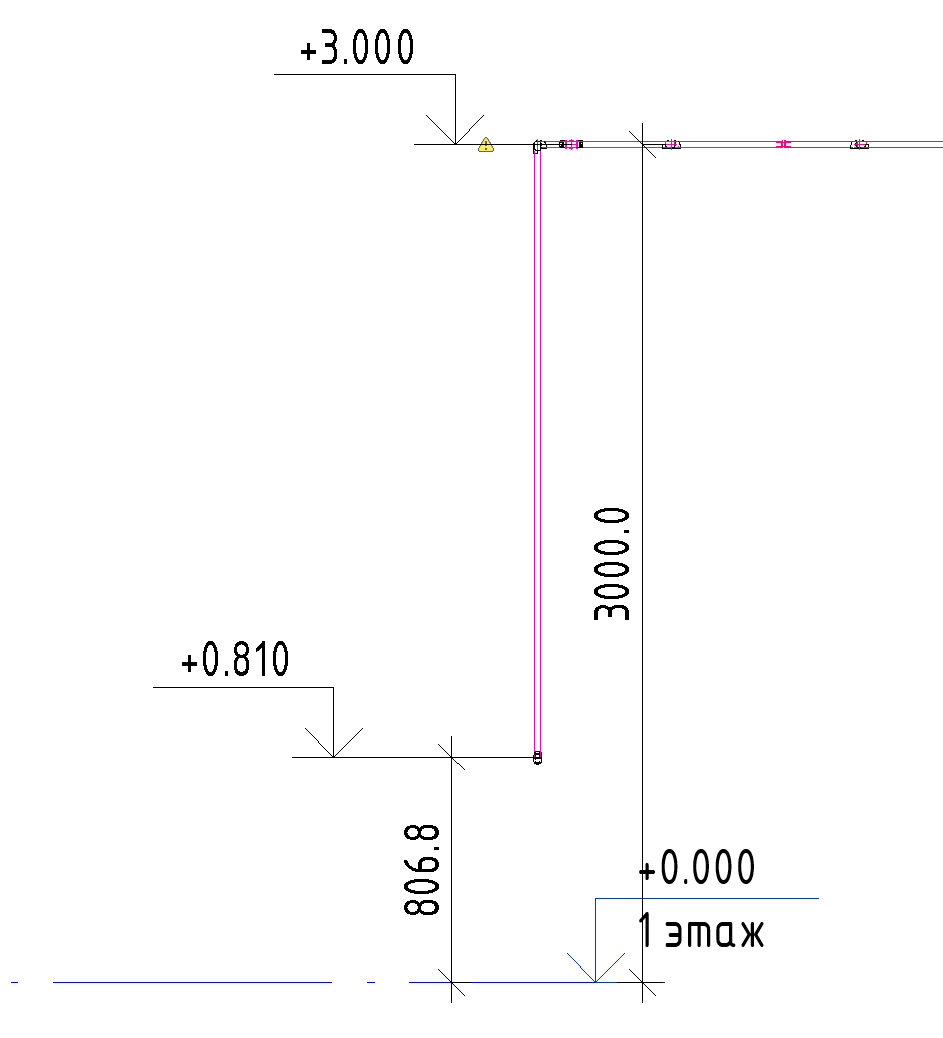

Рисунок 4.3 – Измеряем высоту от оси трубы до уровня.

Например высота 3000 мм -523.2 мм= 2476.8 мм. Изменим значение параметра "Высота подъема трубы":

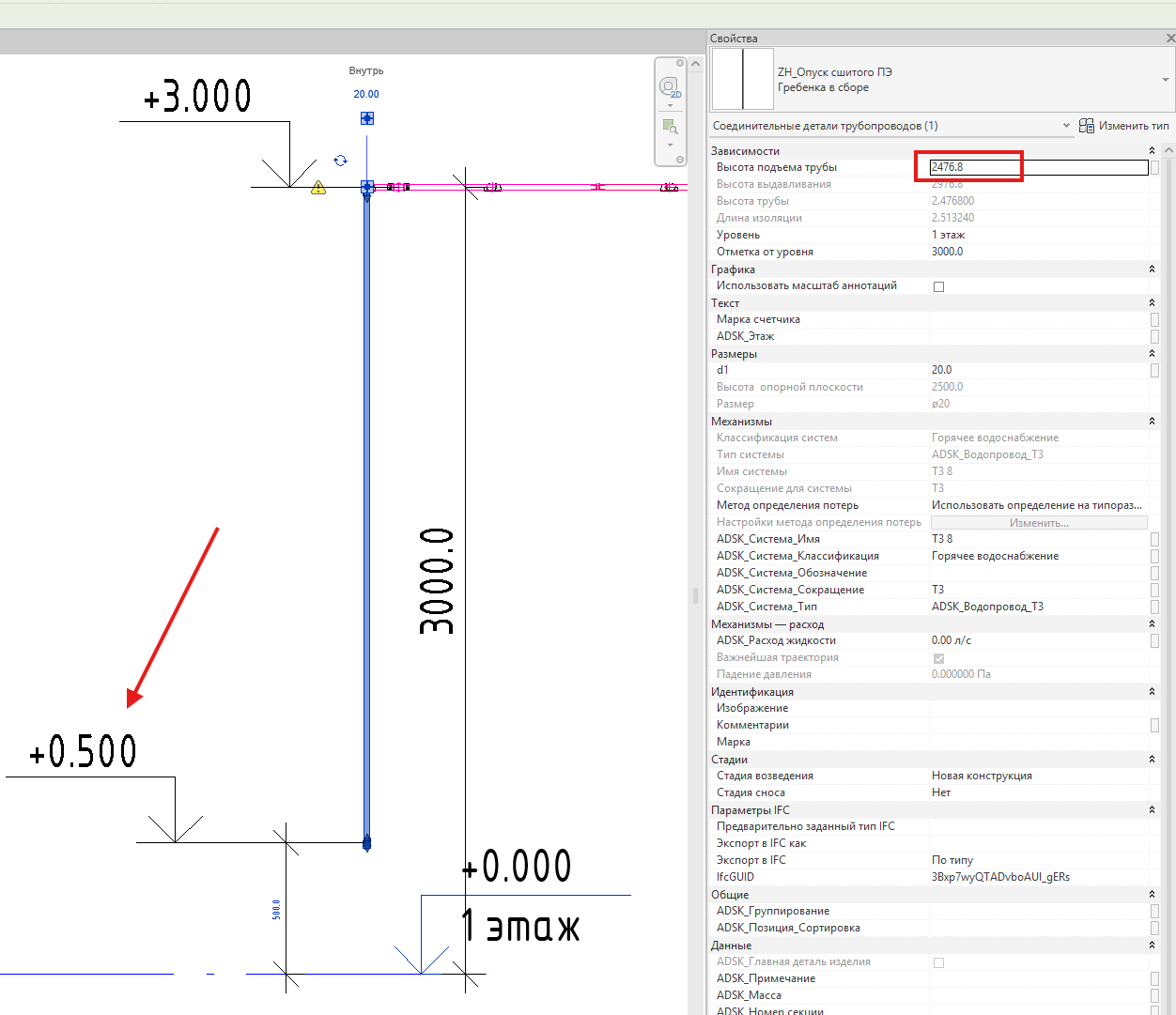

Рисунок 4.4 – Изменили значение параметра "Высота подъема трубы"

5. Состав элементов, которые попадут в спецификацию:

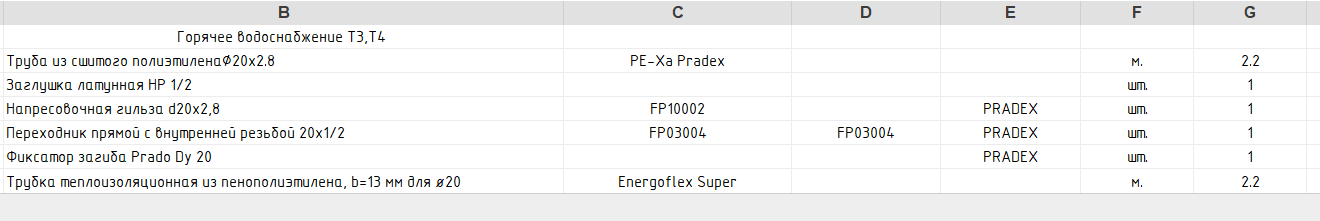

Рисунок 5.1 – Состав семейства опуска трубы сшитого ПЭ

Рассмотрим из чего складывается длина трубы:

2.170 м – длина трубы подъемов от коллектора

0.03644 м – длина трубы отвода
В сумме получаем значение 2.20644 , что мы и видим в спецификации.

Изоляция считается так же как труба.

Так как труба изгибается по оси z – в спецификацию попадает фиксатор загиба.

Кроме этого в семейство вложена заглушка в составе: заглушка латунная, переходник с внутренней резьбой и напресовочная гильза.
