Инструкция по копированию сантехники

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Копирование через плагин ZH

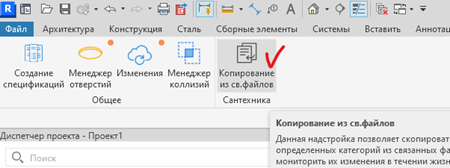

Переходим на вкладку ZH и запускаем плагин.

Рисунок 3.1. Запуск плагина

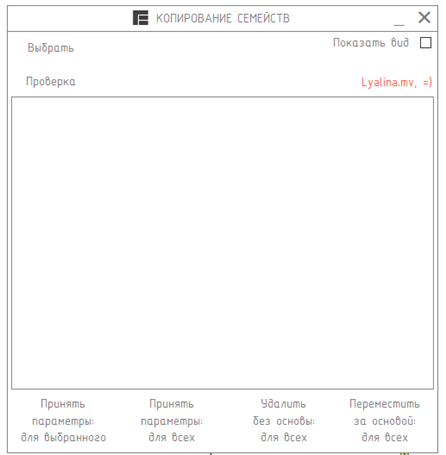

Рисунок 3.2. Окно копирования свойств

В появившемся окне нажимаем кнопку выбрать

Рисунок 3.3. Выбрать

Появляются кнопки:

Рисунок 3.4. Появились кнопки

Далее последовательно выбираем мышкой сантехнические приборы, которые необходимо скопировать и нажимаем готово.

Рисунок 3.5. Выбор приборов

Элементы скопированы в проект.

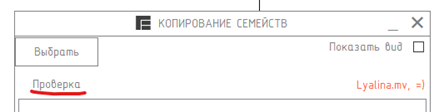

Если есть необходимость проверить расположение приборов нужно нажать на кнопку Проверка.

Рисунок 3.6. Проверка расположения

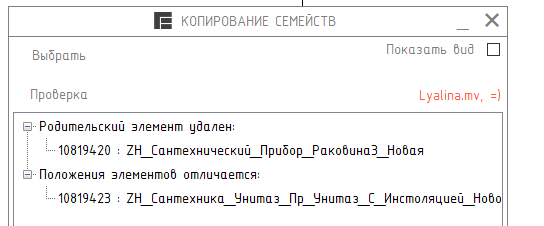

В случае изменения расположения приборов или их удаления из файла АР, появятся предупреждения:

Рисунок 3.7. Предупреждение

Для удаления элемента из своей модели выберем кнопку «Удалить без основы» внизу панели. В этом случае уведомление о том, что родительский элемент удален – пропадет, прибор удалится из модели.

Рисунок 3.8. Удалить

В случае, если нужно переместить элементы, перемещенные архитектором, воспользуемся кнопкой «Переместить за основой»

Рисунок 3.9. Перемещение

После нажатия данных кнопок видим, что в окне предупреждений ошибки исчезли и разночтений не обнаружено.

Рисунок 3.10. Результат

Попробуем самостоятельно переместить скопированный прибор.

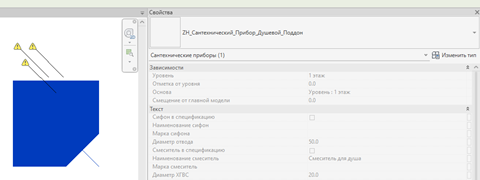

Рисунок 3.11. Перемещение прибора

После перемещения и нажатия кнопки «Проверка» – видим предупреждение, о том, что приборы отличаются.

Рисунок 3.12. Предупреждение

Переместим приборы или проигнорируем предупреждение и оставим их на месте.

4. Копирование приборов через Копирование/мониторинг с сопоставлением типов.

Данным способом можно воспользоваться в случае, если в проекте АР расставлена 2D сантехника.

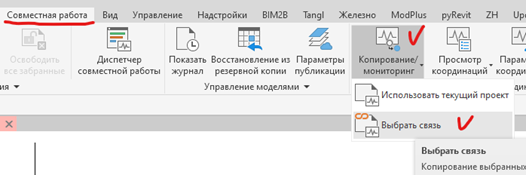

Перейдем на вкладку совместная работы, Копирование и мониторинг и выберем связанный файл АР – при наведении на него мышкой должна появиться синяя рамка.

Рисунок 4.1. Выбор связанного файла

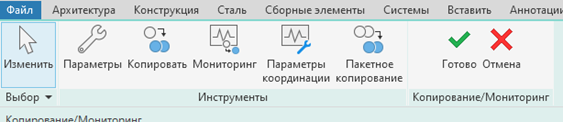

После этого будут доступны кнопки копирования и мониторинга.

Рисунок 4.2. Панель мониторинга

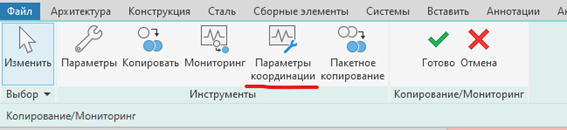

Для настройки сопоставления типов перейдем в «Параметры координации».

Рисунок 4.3. Параметры координации

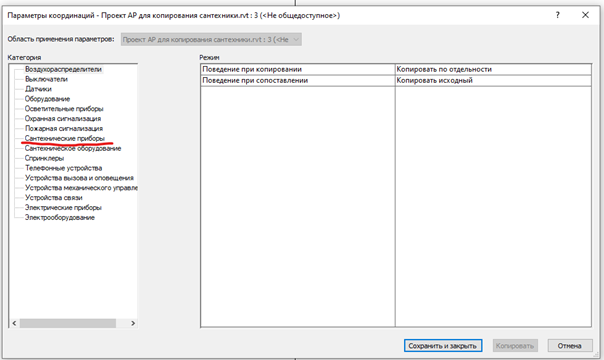

В появившемся окне слева выбираем категорию «Сантехнические приборы».

Рисунок 4.4. Выбор категории

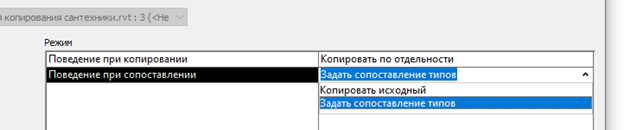

Справа настраиваем режим копирования:

Поведение при копировании – оставляем «Копировать по отдельности».

Поведение при сопоставлении – выбираем «Задать сопоставление типов».

Рисунок 4.5. Задать сопоставление типов

После данной настройки в левой стороне появляется настройка для сопоставления копируемых семейств. Выберем «Сопоставление типов».

Рисунок 4.6. Сопоставление

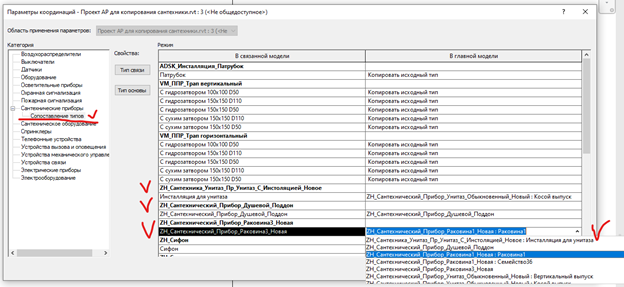

Далее справа сопоставим семейства.

Например так:

Рисунок 4.7. Сопоставим типы

Далее нажимаем «Сохранить и закрыть».

В основном используются семейства с таким наименованием:

Рисунок 4.8. Наименования основных семейств

В случае, если вы не знаете, какое семейство выбрать для сопоставления – выбирайте семейства с данным наименованием.



*Для того, чтобы узнать, как называются размещенные семейства из модели АР – включим выбор связи внизу экрана.

Рисунок 4.9. Включение выбора связи

Через клавишу Tab последовательно выберем элемент из связанного файла архитектуры и запомним названия, затем при сопоставлении выберем для них семейства.

Рисунок 4.10. Выбор элемента

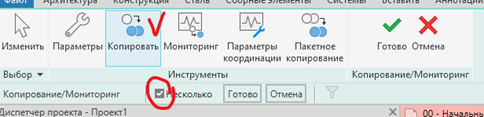

После сохранения настроек сопоставления выберем кнопку копировать и поставим галочку «Несколько», а затем выберем элементы сантехники из АР с зажатой клавишей «Ctrl», нажмем кнопку «Готово» и затем на галочку «Готово»

Рисунок 4.11. Готово

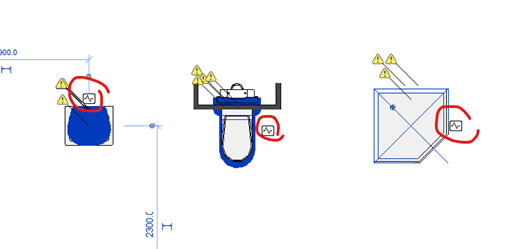

После этого приборы будут скопированы, появится знак мониторинга. Обратим внимание на то, что при сопоставлении типов для раковины и унитаза были выбраны отличные от модели АР семейства.

Рисунок 4.12. Результат

Так как приборы с большой вероятностью будут смещаться, их мониторинг нам не нужен. Выделим приборы и нажмем кнопку остановить мониторинг.



Рисунок 4.13. Остановка мониторинга

Теперь при перемещении приборов Revit не будет требовать просмотр координации.

Размещение семейств в модели из диспетчера проекта

Находим в диспетчере нужное семейство сантехнического прибора и перетягиваем его в модель.

Рисунок 4.14. Перенос семейства в модель

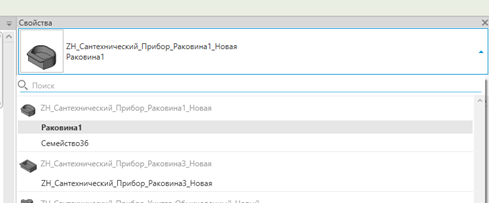

Так же можно воспользоваться кнопкой «Сантехнические приборы» на вкладке «Системы» и выбрать из выпадающего списка нужное семейство для размещения в модели.

Рисунок 4.15. Выбор семейства
