Задание для ЭОМ

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный
1.0	05.12.2025	Создание инструкции	Малых И.Ю. BIM-координатор  ООО «Железно»

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Задание для ЭОМ

3.1 Формирование задания.

Перед тем как пользоваться заданием и спецификацией необходимо заполнить параметры Системы плагином Ferrum - Апдейтер, нажав кнопку Обновить

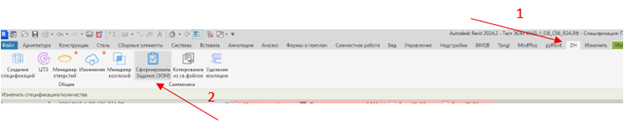

Для того чтобы выдать задание для ЭОМ, необходимо перейти на вкладку параметра «ZH» и нажать «Сформировать Задание (ЭОМ)» (см. рис.3.1.1).

Рисунок 3.1.1. Расположение плагина

В результате получите уведомление (рис.3.1.2).

Рисунок 3.1.2. Уведомление о передаче задания

3.2 Спецификация

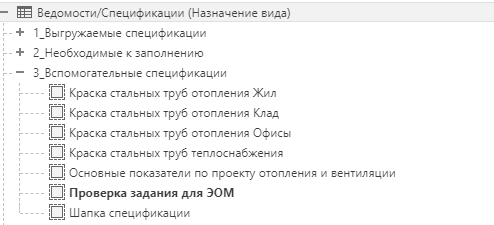

Данная спецификация будет находиться в разделе 3_Вспомогательные спецификации (рис.3.2.1).

Рисунок 3.2.1. Спецификация

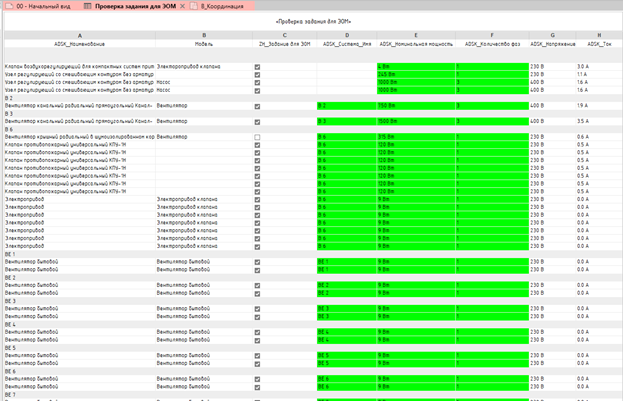

На рис.3.2.2. представлен пример спецификации.

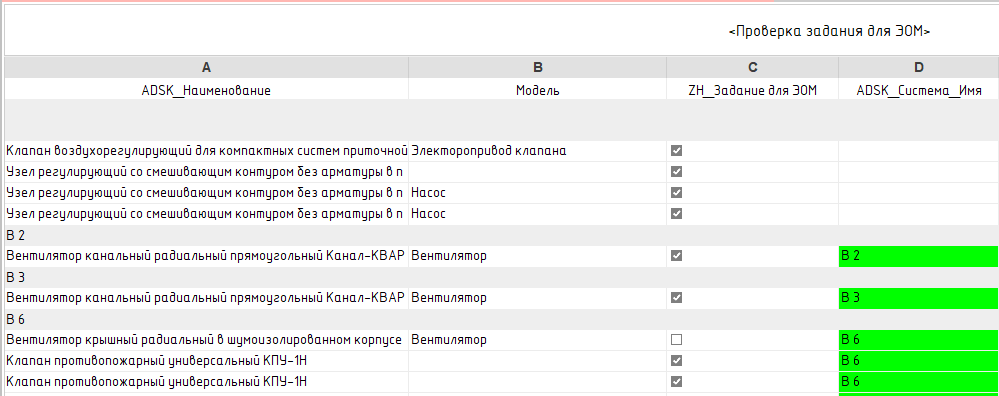

Рисунок 3.2.2. Вид спецификации

Далее разберем спецификацию по столбикам.

Столбик A – ADSK_Наименование. Тут выводится параметр семейства.

Столбик B – Модель. Это параметр содержит имя, с которое будет передаваться в задании для ЭОМ.

Он может быть заполнен не у всех элементов. Например, клапан неморозостойкий может быть не заполнен, т.к. нет электроподогрева привода (рис.3.2.3), и это ошибкой не является.

Рисунок 3.2.3. Заполненность параметра

Столбик C – ZH_Задание для ЭОМ. Тут необходимо поставить галочку, если необходимо передать элемент модели в задание электрикам (рис. 3.2.4).

Рисунок 3.2.4. Включение/выключение галочки

Столбик D - ADSK_Система_Имя. Тут отображается имя системы, к которой отнесен элемент модели (рис.3.2.5). Если поле не заполнено - система пустая. Необходимо провести Параметризацию.

 Рисунок 3.2.5. Параметр ADSK_Система_Имя

Важно! Необходимо проверять, заполнены ли эти параметры ZH_Задание для ЭОМ и ADSK_Система_Имя.



Столбик E - ADSK_Номинальная мощность. В данный столбик попадает значение параметра по типу ADSK_Номинальная мощность.

Столбик F - ADSK_Количество фаз. В данный столбик попадает значение параметра по типу ADSK_Количество фаз.

Столбик G - ADSK_Напряжение. В данный столбик попадает значение параметра по типу ADSK_Напряжение.

Столбик H - ADSK_Ток. В данный столбик попадает значение параметра по типу ADSK_Ток.

Если в параметре ADSK_Ток значение равно 0, то это значит, что его не знаем.
