Начало работы с проектом и разработка раздела отопления

1. Изменения в документе

2. Загрузка связного файла, создание уровней и планов этажей

1. Загрузка АР файла в проект

Изначально файл ОВ идет без архитектуры.

В диспетчере проекта открываем любой вид фасадов

Переходим на вкладку Вставить - Связь Revit

После выбора файла секции, внижней части обязательно ставим Размещение Авто – По общим координатам.

2. Копирование и мониторинг уровней

Теперь когда появилась архитектура необходимо скопировать уровни.

Для копирования уровней используем инструмент Копирование мониторинг на вкладке Совместная работа

Затем выбираем наш связный файл и сверху появляется инструменты, среди которых выбираем Копировать, а также нажимаем галочку Несколько чтобы скопировать сразу несколько уровней.

Затем можно рамкой, можно отдельно выбираем уровни АР

Далее важна последовательность, сначала нажимаем готово без галочки и только потом с галочкой.

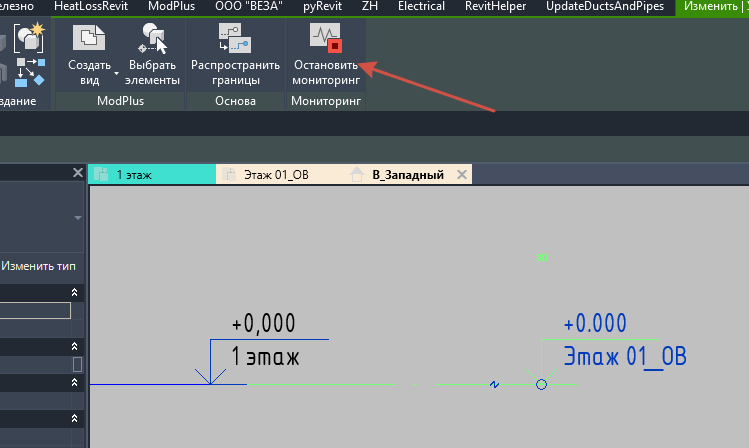

После нажатия на первую, у вас ревит переключится на вкладку Изменить на верхней панели. Необходимо вернуться на вкладку Копирование/Мониторинг и принять вторую Готово. После это у вас появятся уровни в вашем файле.

Изначально в шаблоне существует один уровень с название Этаж 01_ОВ, его необходимо замониниторить с уровнем АР_1 этаж. Открыв также Совместная работа - Копирование/мониторинг. Теперь вместо копировать, выбираем Мониторинг. Затем сначала выбираем уровень из нашего проекта с припиской ОВ, затем уровень из файла АР_КР. После этого у нашего уровня появится инструмент мониторинга в верхней панели.

3. Создание планов этажей

Переходим на вкладку Вид – Виды в плане – План этажа

1 – Выбираем шаблон вида с которым будет план этажа

Шаблоны вида

- ZH_Отопление и вентиляция (Используется для моделирования и работы)

-ZH_Отопление и вентиляция стадия П (Используется для вывода на листы, с последующим выводом в пдф)

-ZH_Отопление и вентиляция стадия Р (Используется для вывода на листы, с последующим выводом в пдф)

-ZH_Отопление (Используется для работы и последующего вывода на листы,  в случае если необходимо разделить планы Отопления и Вентиляции)

 -ZH_Вентиляция (Используется для работы и последующего вывода на листы,  в случае если необходимо разделить планы Отопления и Вентиляции)

2- Выбираем уровни по которым необходимо создать план этаж.

Галочку «Не копировать существующие виды» оставляем включенной

С зажатой клавишей Shift можно выбрать сразу все этажи

Затем нажимаем Ок

Планы появляются в соответсвующем разделе диспетчера проекта

Данные планы этажей необходимо переименовать чтобы потом не запутаться и не потерять их. Предложение добавлять в начале названия префикс

ОВ_ – Отопление и вентиляция

В_ – Вентиляция

О_ – Отопление

Отв_ – Отверстия

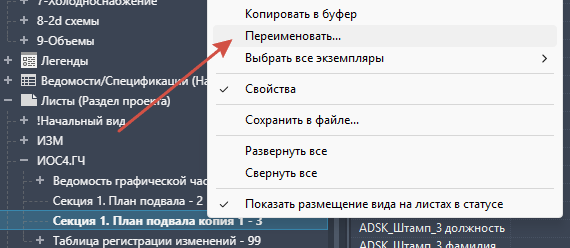

Для того чтобы переименовать необходимо в диспетчере проекта выбрать план, ПКМ - переименовать

В данном окне всегда выбираем Нет

Получается так

Перейдя на любой план этажа, закрепим связный файл на месте, чтобы случайно его не сдвинуть. Выбрав связный файл и вверхней панели выбираем закрепить

Если правой нижней панели будет кнопка с крестиком, вы не сможете выбрать прикрепленный связный файл.

4. Копирование и мониторинг осей

Копирование осей необходимо в случаях когда оси из архитектуры скрывают наши элементы, потому мы используем свои, а из АР скрываем.

Для копирования используем инструмент Копирование мониторинг на вкладке Совместная работа. Выбираем связный файл АР и переходим в параметры

В параметрах открываем вкладку Оси и видим такое окно

В данном окне нам необходимо выставить каждому типу осей соответствие по которому будет проходить копирование. Слева типы осей который в АР файле, справа типы которые будут применяться при копировании типов из АР.

Типы должны совпадать таким образом, чтобы было соответствие «в конце текст» и «в начале и в конце текст»

Габаритные оси выставляем «не копировать тип»

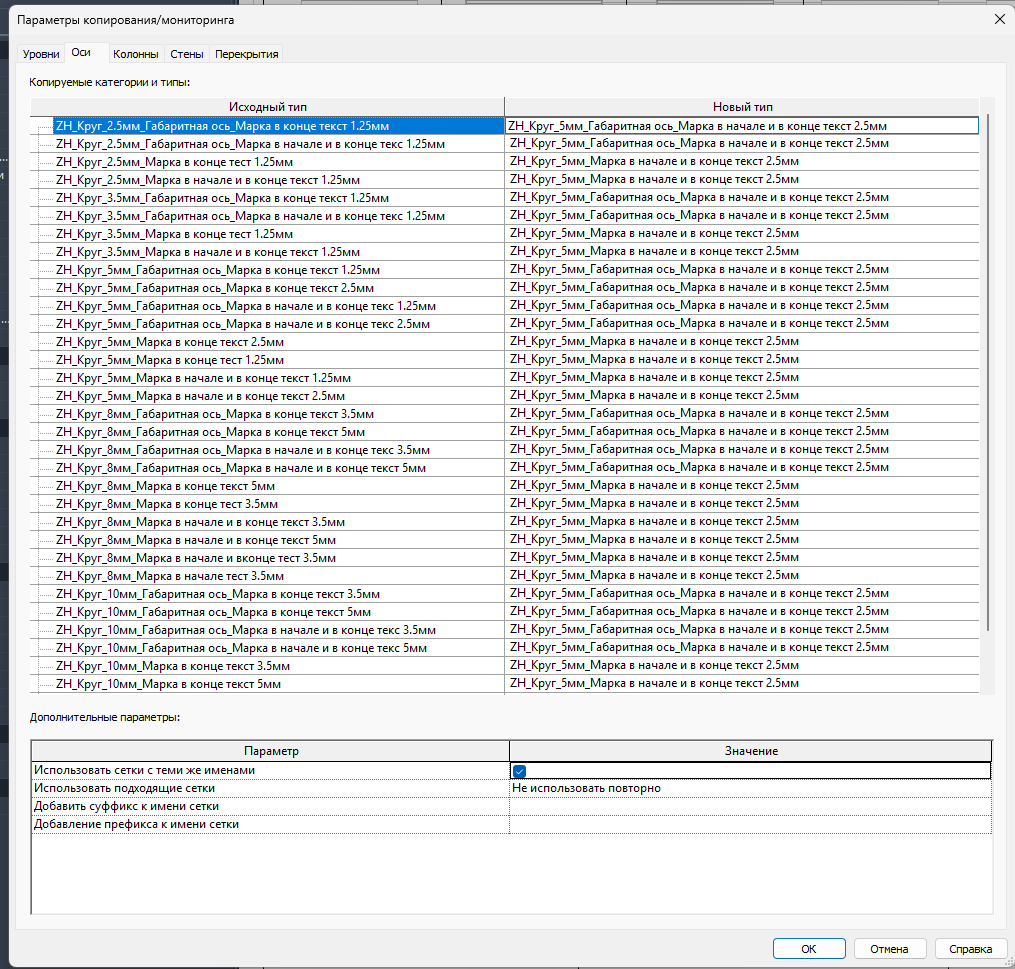

Итоговая таблица выглядит так

Нажимаем Ок, после выбираем вверху выбираем инструмент Копировать и выделяем на плане все оси для копирования. Не забываем поставить галочку Несколько

Выделяем все оси кроме осей в месте 1 и А. После выделения советую сделать проверку через фильтр, чтобы убедиться что выделены только Оси

Далее важна последовательность, сначала нажимаем готово без галочки и только потом с галочкой.

После нажатия на первую, у вас ревит переключится на вкладку Изменить на верхней панели. Необходимо вернуться на вкладку Копирование/Мониторинг и принять вторую Готово. После это у вас появятся Оси в вашем файле.

В каждом шаблоне вида, есть фильтр ZH_Оси АР, выключаете галочку видимости и оси файла АР будут скрыты

Также изначально у нас есть оси А-А и 1-1 их скрываем на каждом плане , выбрав их и через ПКМ – Скрыть при просмотре – Элементы

При случайном перемещении оси, Ревит выдаст предупреждение. Для того чтобы случайно не сместить ось, мы её также как и связный файл закрепляем

Просмотр координации

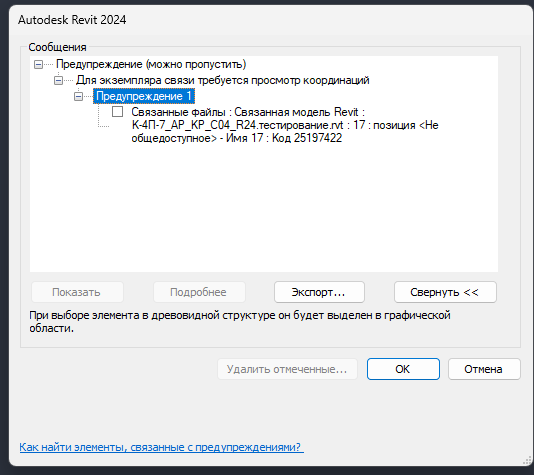

Иногда при открытие файла вы могли наблюдать окно Предупреждение, что требуется просмотр координацию

Данное окно предупреждает вас о том, что элементы которые вы Мониторите от АР_КР изменились и стоит обратить внимание

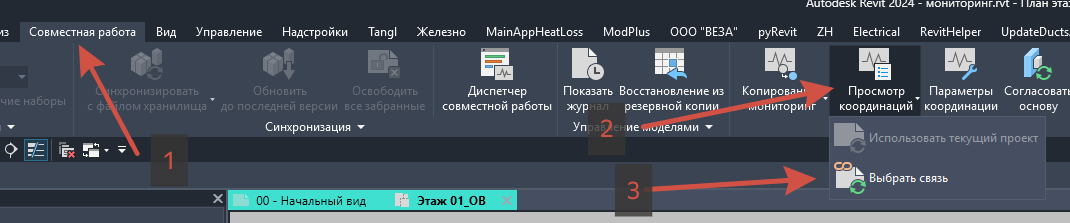

После открытия файла переходим на план этажа и сверху выбираем вкладку Совместная работа - Просмотр координации - Выбрать связь

Затем необходимо выбрать файл АР_КР (так как чаще всего мониторим его элементы)

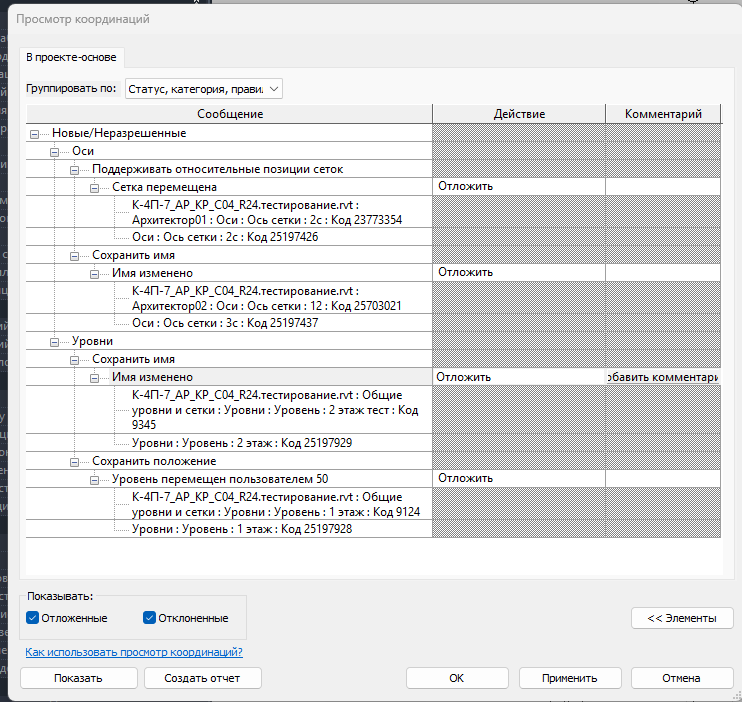

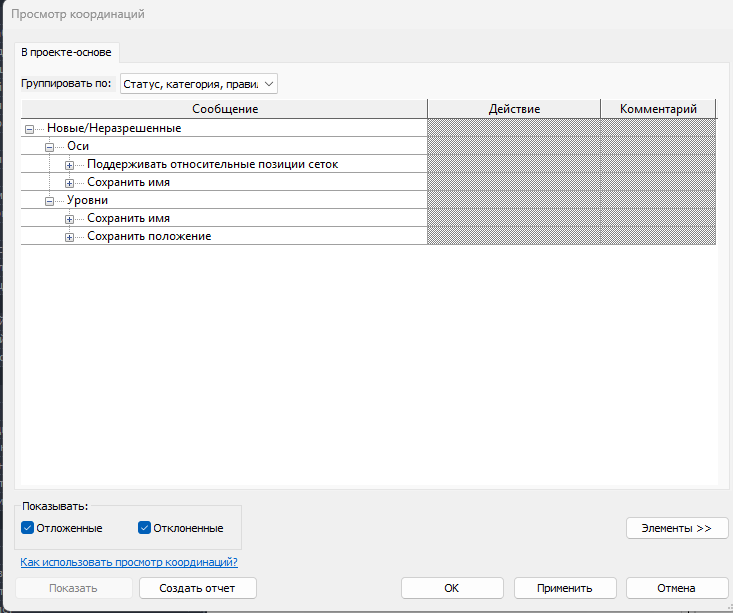

Откроется окно Просмотр координации, где будет видно какие элементы и какое изменение потерпели

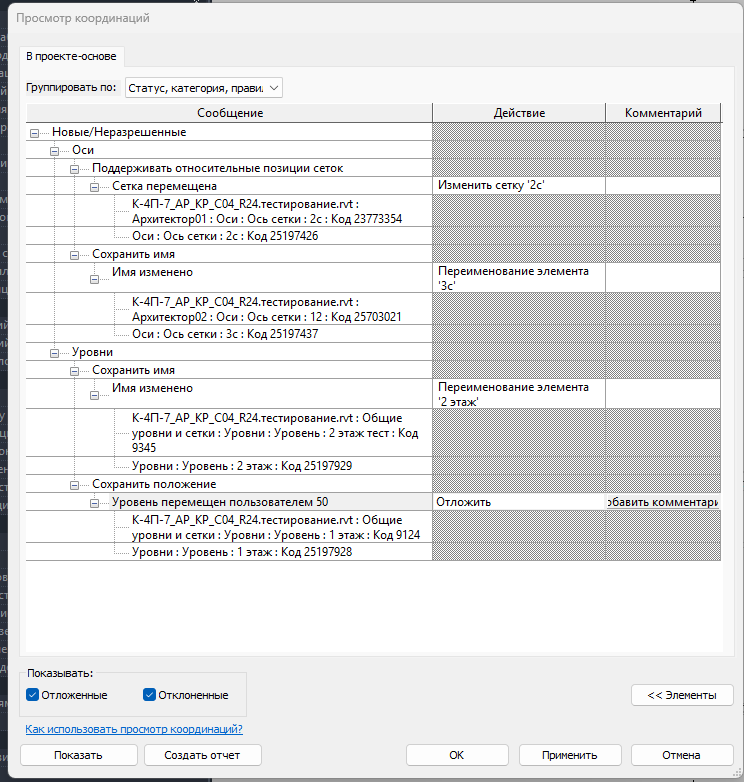

Раскрыв  " + "  увидим более подробную информацию

Какие возможные действия,

Оси

Сетка перемещена - выставляем действие "Изменить сетку 'х' "

Имя изменено - выставляем действие "Переименование элемента 'х' "

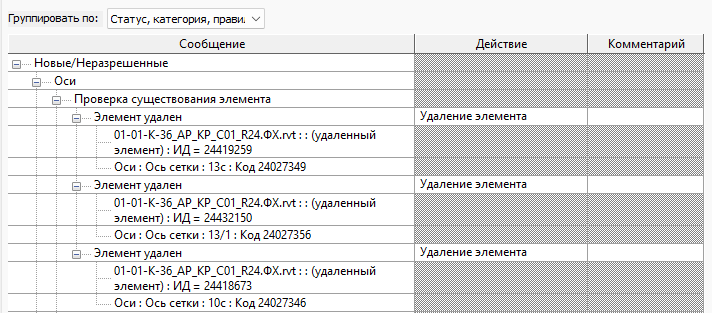

Элемент удален - выставляем действие "Удаление элемента" (Если потребуется,  копируем и мониторим новые оси)

Уровни

Имя изменено - можно игнорировать

Уровень перемещен пользователем - Необходимо написать заявку на bimhelp, Перенести уровни в связи с изменением отметки уровня в АР_КР

Соответственно после данных действий у вас будут актуальные наименования осей и уровней,и правильное их положение

5. Создание пространств из помещений АР

Выбираем связный файл АР, и переходим в Изменить тип через свойства

В свойствах типа ставим галочку Граница помещения

Далее переходим в верхней панели в плагин BIM2B инструмент Помещения в пространства

Далее пишет выбрать файл связи АР

Выбираем, в открывшемся окне выбираем Выбор верхнего предела из настройки помещений



Затем нажимаем Все и Создать/Обновить, плагин создаст пространства в нашей модели с именем и номером помещения из АР

В конце будет окно с отчетом о созданых пространствах

Если какие-то пространства не создались, чаще всего в подвале, попробовать в окне выбрать верхний предел «По уровням» и задать предел в 1500

1. Маркировка пространств на плане

Для того чтобы промаркировать созданные пространства переходим на вкладку  Анностации – Маркировать все

В открывшемся окне ставим галочку Марки пространств и справа выбираем тип марки, в данном случаее это Наименование

После жмем Применить – Ок

На плане этажа появляются марки у пространств. Марки можно переносить, выбрав за них у них визу текста появляются стрелки, за которые можно её перенсти в более удобное место.

Маркировка будет сделана только на том плане, на котором вы находитесь, то есть данную процедуру нужно будет проделать на всех остальных этажах, которые в последующем будут выводиться в пдф.

Если Архитектор сообщил об изменении в наименование или нумерации помещений, необходимо снова обновить пространства через плагин аналогично выше написаному.

6. Маркировка помещений АР

Если совсем плохо поставились пространства или вовсе не отработал плагин, можно промаркировать помещения из связной модели АР.

Для начала, необходимо включить отображение марки помещений в шаблоне вида, так как изначально они выключены.

После этого, аналогично маркировке пространств, переходим на вкладку Аннотации-Маркировать все

В открывшемся окне обязательно включить галочку «Включить элементы из связных файлов», затем галочку у «Марки помещений» и из списка выбрать тип марки, которым будет маркироваться помещение

Аналогично как и пространства, данный инструмент маркирует только тот план этажа на котором вы находитесь

3. Расстановка семейств и работа с ними

1. Отопление жилая часть

Особенности построения отопления жилой части.

Для отопления жилой части используются системы с припиской в конце Жил

Для удобства работы можно включить отображение модели Каркас и уровень детализации Высокий для того вида плана на котором работаете. После завершения работы данный шаблон вида меняется на шаблон вида со стадией П(Р) , которые настроеные для вывода в ПДФ

В качестве коллектора используется семейство категории Арматура трубопроводов «ZH_Узел этажный TDU правый по экземпляру»

Выставив коллектор в нишу на отметку от уровня 800 и в свойствах экземпляра задаем количество отводов

Затем можно приступить к отрисовке к труб в стяжке. Для этого используется тип труб их сшитого полиэтилена PE-Ха Pradex.  Чаще всего отметка оси трубы будет -50, чтобы трубы попадали в стяжку.

Если трубы начертили, но они не видны на плане, проверьте настройки Секущего диапазона для данного вида, так как трубы в стяжке на отметке -50 , то и секущий диапазон должен соответствовать

Отрисовав примерную трассировку труб можно расставить приборы отопления. Все приборы отопления находятся в категории Оборудование и расставляются на отметку от уровня 0.0

1. Приборы отопления

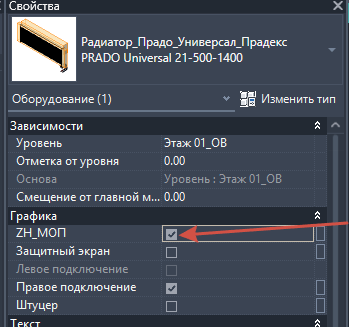

А также у всех радиаторов есть параметр выбора стороны подключения. Выбрав радиатор можно сделать 3д вид, чтобы убедиться что он проходит по высоте используя инструмент Рамка выбора которая обрезает 3д вид вокруг выбранного элемента

У радиаторов с присоединительным узлом уже настроена отметка ввода и выпуска на -50, при необходимости может корректироватся в параметрах экземпляра семейства. Затем трубы присоединяются к радиаторам. Остается присоединить трубы к коллектору

Используя инструмент Выровнять на вкладке Изменить, выравниваем трубы. Первым кликом выбираем ось по который будет выравнивание, затем ось трубы. Дл

Аналогично с обраткой

После чего просто доводим трубу до отвода с плана этажа

Ревит автоматически построит отвод и подъем к отводу коллектора

2. Изоляция труб сшитого полиэтилена

Добавим изоляцию труб на данную ветку. Для начала необходимо поставить разделить трубопроводов перед входов в квартиру, так мы сможем разделить трубу на две, для двух разных толщин изоляции.

Используем инструмент Изменить - Разделить элемент

И выбираем место разделения

Разделитель практически будет не виден

Теперь можно выделить трубы подачи до ввода в квартиру и добавим на неё изоляцию Energoflex Super Protect K толщиной 9 мм

изоляция появилась, теперь можно заизолировать остальные трубы подачи такой же изоляцией но толщиной 6 мм

Можно выбрать рамкой все трубы на плане и с помощью фильтра Modplus отфильтровать чтобы остались выбраны лишь трубы подачи без изоляции



Предварительно выполнить Параметризацию через плагин ModPlus!

В верхней панели при выбранных элементах находим инструмент Фильтр ModPlus. В открывшемся окне выбираем категорию Трубы

Далее находим параметр Тип системы и выбираем трубы с системой ZH_Отопление Т11 Жил и нажимаем выбрать элементы

Так у нас из всех выбранных элементов остались только трубы которые имеют систему ZH_Отопление Т11 Жил, теперь необходимо отфильтровать уже их на наличие изоляции

Также выбираем Трубы, и ищем параметр Тип изоляции, выбираем те у которых «Не задан» и выбираем их.  После чего фильтр можно закрыть и у нас останутся выбраны трубы нужно системы и без изоляции. После чего можем аналогично выше написанному Добавить изоляции, но уже толщиной 6 мм.

Теперь необходимо произолировать трубы обратки, где в доль наружных стен идут в защитной гофре 6 мм, в квартире 6 мм Energoflex Super Protect S, а в коридоре 9 мм Energoflex Super Protect S. Самый оптимальный способ это вручную выбрать трубы в доль наружных стен и отдельно в коридоре и их заизолировать как необходимо, а потом уже можно аналогично через фильтр Modplus выбрать всю ветку, Трубы, Тип системы ZH_Отопление_Т21 Жил, и Тип изоляции «Не задан»

По аналогии строятся другие ветки.

Для примера я отрисую другие ветки, с другим диаметром труб от коллектора.

3. Настройка коллектора

Перейдем к коллектору, построим перед ним разрез

Так как трубы на отводах имеют диаметр отличный от 16, необходимо поменять диаметр у коллектора в параметрах экземпляра, чтобы не было дублирования переходной муфты.

Выбрав коллектор и изменив параметры Dn «номер» отвода, Нумерация отводов считается от стояка.

После чего переходники уберутся, также если необходимо чтобы арматура на отводах имела другой диаметр необходимо поставить соответсвтующую галочу

4. Группирование узла управления

Теперь несколько раз через клавишу Tab выбираем всё включая коллектор и радиаторы.

В параметр ADSK_Группирование записываем «Узел управления 1. » , учитывая заглавные и прописные буквы

По данному параметру будут создаваться 3д виды (Узел управления) и фильтры(ZH_Узел управления 1.1 1.2 ...) к ним применяемые

5. Копирование на этажи выше

Если выше идут типовые этажи, может скопировать разводку и на другие планы.

Есть два способа, один с помощью инструментов Ревита, другой с помощью плагина Modplus, разберем оба.

С помощью инструментов Ревита

Необходимо выбрать все элементы, также перекликиванием клавиши Tab пока не выделится все.

На вкладке Изменить есть инструмент Копировать в буфер

Жмем его, затем рядом жмем Вставить и из выпадающего списка выбираем С выравниванием по выбранным уровням

В открывшемся окне выбираем уровни на которые необходимо скопировать нашу разводку и жмем Ок

Теперь перейдя на другие планы, в тех же местах будет расположены наши элементы.

С помощью плагина ModPlus

Здесь через клавишу Tab не получится выделить все, поэтому сначала выделяем Рамкой что необходимо скопировать, обращая внимание чтобы не попало лишнее, к примеру каналы ВЕ

Через фильтр вверху после выделения оставляем только данные категории

После переходим на вкладку Modplus выбираем инструмент Копировать по уровням

Нажимаем вверху кнопку Готово

И в открывшемся меню выбираем необходимые уровни и нажимаем Принять

После чего на каждом этаже необходимо поправить параметр ADSK_Группирование на следующее значение. Также как и заполняли его, выделяя все элементы и меняя его значение

После чего можно приступить к моделированию стояка стальными трубами, удобнее вертикальные трубы рисовать с Разреза.

6. Построение стояка

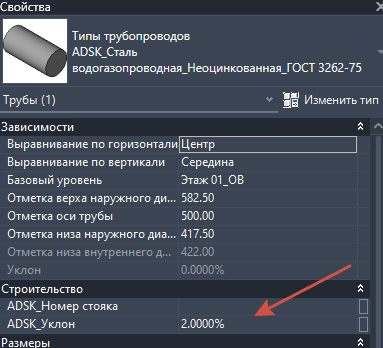

Для стояка возьмем два типа труб, пусть будет магистраль у нас 65 диаметра Электросварная труба

А уже после 2 этажа, уменьшим диаметр и будет идти уже водогазопроводная

Когда вы рисуете с разреза, на плане этажа элементы будут располагаться в плоскости Разреза, потому нужно будет их выровнять на плане этажа

При выравнивание вертикальных труб, чтобы выровнять по оси трубы , необходимо с помощью клавиши Tab перекликиванием поймать квадрат и только после этого нажимать ЛКМ для выравнивания

Далее прорисовываем стояк с уменьшением диаметра каждый этаж

Уже после чего можем присоединять коллектора к стояку, типом водогазопроводных труб, если тройника который построился отсутствует в ГОСТ, Ревит выдаст предупреждение, а так же сам тройник будет округлый показывая визуально на ошибку

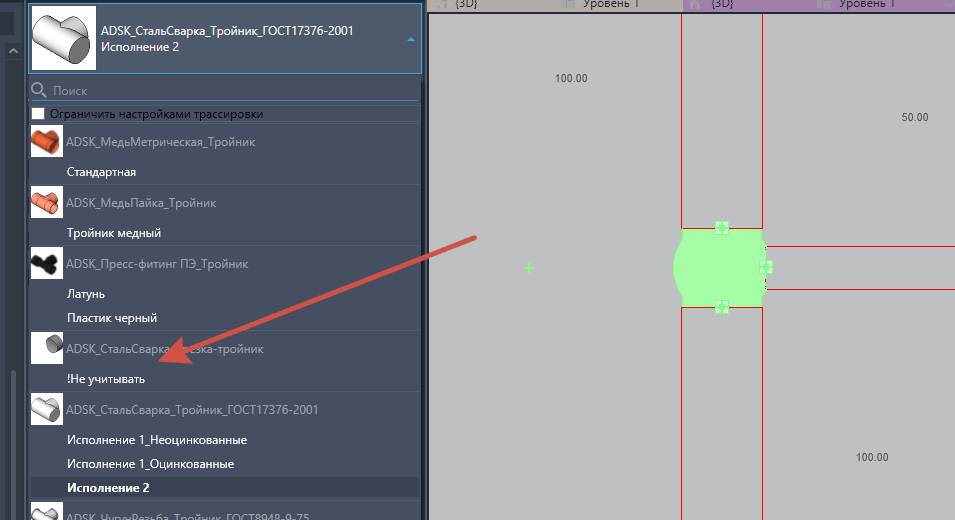

выбрав тройник с ошибкой, через свойства меняете его на Врезка-тройник и это будет ваша врезка

После чего размещаем необходимые семейства компенсаторов и неподвижных опор, можно также с разреза

Добавляем на трубы изоляцию Energoflex Super трубка толщиной 13 мм

7. Спускники и запорные клапаны к стояку

Используем разрез для установки спускников.

Можно сделать спускник через тройник из отвода , выбрав отвод, появляются + в какую сторону необходимо создать тройник. Уже от тройника можем рисовать трубу меньшего диаметра, на примере возьмем Dy20. Щелкнув ПКМ по коннектору у тройника

После нажатия рисовать трубу изменим у неё тип трубы и диаметр и только после этого прочертим её в низ. Желательно делать это подальше, так как автоматически он создаст переход после тройника и если мало трубы будет, это вызовет ошибку. Данного переходника в жизни не существую и используется условно, не попадая в спецификацию

После чего в категории Арматура трубопроводов находим необходимое семейство, с нужным диаметром



Цепляем его за конец трубы и поднимаем ближе к стояку.

Аналогично с обраткой

Второй вариант через врезки

Выбирается тип трубы Водогазопроводная с припиской Врезка

Задается необходимый диаметр и присоединяется к магистральной трубе

На плана этажа размещаем соответствующее семейство. Я возьму Запорный клапан сталь, тип Фланец

Семейство берет диаметр с трубы на которую ставится

Затем продолжается разводка к другим стоякам или разводка в(из) другой секции и добавляется изоляция на стальные трубы.

8. Настройка клапанов для радиаторов

Если уже были произведены расчеты гидравлики, то можем заполнить данные настройки клапана на радиаторы, при необходимости изменить их типоразмеры.

При выборе радиатора, в свойствах экземпляра есть параметр «ADSK_Настройка клапана» который необходимо заполнить

После заполнения может будет применить маркировку типа ADSK_Марка/ADSK_Настройка клапана. Данной маркой маркируются все приборы отопления для жилой части

9. Типовые аннотации и текст

Чтобы подписать трубы из какой секции идут, необходимо использовать Типовые аннотации , ADSK_A_Текст с выноской. Перейдем на вкладку Аннотации, Обозначения

Данное семейство используется для текста, у него есть параметры экземпляра «Текст верх» и «Текст низ» в которые прописывается необходимый текст, а также управление длиной полки. При необходимости можно добавить выноски в верхней панели

Также есть аналогичный инстумент для данной задачи. На вкладке Аннотации можно использовать инструмент Текст, у которого уже заданы некоторые тип для работы

10. Краска, лента и клей для труб

Для того чтобы посчитать Краску, Ленту и Клей для труб необходимо расставить определенные семейства на трубы.

В категории Арматура трубопроводов есть два семейство

Первое ZH_Краска записывается краска необходимая для стальных труб, в зависимости от системы на которой будет размещено семейство.

Второе ZH_Лента и клей для трубок, записывает количество Ленты и клея необходимое для труб.

ZH_Краска, предлагается располагать на открытых концах труб при межсекционном переходе или в месте где его можно будет легко найти, около стояков. Так как семейство не будет отображаться на средней и низкой детализации, а на высокой имеет малый размер.

В примере расположу на открытом конце трубы на стыке двух секций. Семейство копирует диаметр с трубы на которую располагается. На одну систему – одно семейство краски. Пример Система Жил, Система Офисы, Система Клад, на каждую будет только один экземпляр семейства.

Количество краски заполняется с помощью плагина ModPlus инструментом Параметризация двумя стратегиями. Первая записывает на каждую стальную трубу количество краски, вторая стратегия суммирует с каждой трубы это значение в семейство ZH_Краска

Запускать параметризацию стоит если меняете длины труб или их диаметр, так как это влияет на количество краски

ZH_Лента и клей для трубок

Семейство имеет 3 типа, под разный тип изоляции.

Родительское семейство в спецификации отображает «Ленту для теплоизоляции», вложенное семейство отображает «Клей».

Семейство предлагаю расмещать на соответствующих трубах. Тип «Для Energoflex Super», размещать на стальной трубе каждой системы и не забыть место где расположили его, так как оно будет невидимо для средней и низкой детализации или при межсекционном переходе

Пример

Тип «Energoflex Super Protect…» на отводе, на трубах Pradex, после коллектора (Узла учета). Также стоит запомнить месторасположение семейства. Располагается также в одном экземпляре для системы.

Пример размещения

Для заполнения «ADSK_Количество» используются плагин Modplus инструмент параметризация

Запускать параметризацию стоит, если вы меняете длину или диаметр труб, так как это влияет на расчет.

11. Горизонтальные опоры

Расставляются на горизонтальных участках труб (магистралях)

Семейство также принимает диаметр труб на которую ставится.

Если на трубе уже есть изоляция, то арматура также изолируется, её необходимо удалять с арматуры

12. Электроконвектор в электрощитовую

В шаблоне имеется семейство «Электроконвектор» имеющее несколько типов.

Созданные типы уже имеют настроенные электрические параметры для передачи нагрузки в раздел ЭОМ. Если нет необходимого типа, его можно создать из копии одного из типов.

Задается новое имя типа, затем меняются электрические параметры ADSK_Количество фаз, ADSK_Коэффициент мощности, ADSK_Номинальная мощность

Есть параметры отвечающие за габариты семейства, которые также меняются при добавлении типа «Высота» , «Ширина», «Глубина корпуса»

А также параметры для спецификации ADSK_Наименование и ADSK_Марка

Семейство всегда будет попадать в спецификацию отопления Жилой части

2. Отопление МОП

Отопление МОП присоединяется к отоплению жилой части и имеет ту же систему. Поэтому присоединимся к уже отрисованной части магистрали используя тип трубы Стальную врезка dy20. После поворота изменим тип трубы на обычную, без приписки врезка, чтобы видно создавались тройники

Доводим разводу до мест подъема к приборам и рисовать подъем будет удобнее с разреза

Для удобства и оценки где подняли трубы, можно воспользоваться инструментом Рамка выбора, чтобы на 3д виде увидеть не попалили в какой-то элемент архитектуры. Для это нужно выделить элементы вокруг которых будет построен 3д вид

Прорисуем остальные ветки к приборам отопления

Необходимо расставить приборы отопления. Если мы расставляем семейство с узлом присоединения прадекс, то там будет переход труб со стали на сшитый полиэтилен

Переход ставится следующим образом, открывается разрез подъема к радиатору, удаляется отвод и выделяем трубы подъема и меняем у них тип на трубы Прадекс соответствующего диаметра

Далее используется инструмент на вкладке Изменить – Обрезать/удлинить до угла

При работе с инструментом, сначала выбирается труба стальная, затем труба сшитого, тогда на месте отвода ставится семейство Угольника прадекса перехода с наружной на внутреннюю резьбу

Семейство имеет три типоразмеров

Когда у нас соединяются трубы 20 диаметра, Угольник автоматически не построится , построит какой-то отвод, либо сшитого, либо стальной. В данной случае тот отвод что он создал, мы выбираем и вручную через свойства меняем его на семейство Угольника соответстующего типа 20 х 3/4

Когда поставили одни, из-за того, что подача закрывает трубы обратки может быть не удобно работать с этим, воспользуемся инструментом временное скрытие в нижней панели, выбрав элементы которые необходимо скрыть

После скрытия, у нас стало видно трубы обратки, которые мы соединим аналогично подаче

Чтобы вернуть видимость скрытым элементам снова в нижней панели нажмем очки и выберем Восстановить исходный вид

Если прибор отопления будет с нижним или боковым подключением, используется только стальная труба нужного диаметра

Расставим приборы и подключим их. Приборы условного типоразмера

Так как подъемы труб не совпали с подключением Радиаторов, сдивигаем и подключаем

С плана этажа нарисуем небольшой длины трубу от прибора, для этого выберем прибор и ПКМ по коннектору – Рисовать трубу

После рисовки трубы, проверьте систему

После того как нарисовали небольшой участок труб, соединяем их с трубами подъема

Если делать иначе, будет ломаться фитинг угольника с перехода на сталь

Аналогично подключаем другие радиаторы

Теперь необходимо добавить на ответвление Ручной балансировочный клапан или Регулятор перепада давления на обратку и на подачу запорный клапан резьбовой

После этого труб также необходимо изолировать.

3. Отопление офисы

Для отопления офисной части здания используются системы ZH_Отопление_Т11 Офисы и ZH_Отопление_Т21 Офисы

1. Узел учета офисов

Для системы офисов используются следующие семейства арматуры. «ZH_Узел управления для офисов» и «ZH_Узел учета офисов» расположенных в категории Арматура трубопроводов

При размещении семейства Узла учета офисов может возникнуть проблема, потому что когда размещается семейство оно располагается горизонтально. По этому после расположения рядом строится разрез и при помощи инструмента «Поворот» на вкладке изменить поворачиваем семейство на 90 градусов, чтобы расположить его вдоль стены.



После размещения подключаем также с разреза трубы, вниз тип Pradex из сшитого полиэтилена, сверху Стальные.

Также можно увидеть подсказки по направлению , если красная, то подача, если синяя то обратка

После подключения у семейства необходимо заполнить параметр экземпляра «ADSK_Наименование», как «Узел учета..»

2. Трассировка и расположение оборудования

Далее аналогично жилью расставляются приборы отопления из категории Оборудования и проводится разводка трассы, трубами в стяжке пола и задается оперделенная изоляция. Семейства арматуры, краны, спускники, неподвижные опоры используются такие же как и на системе жилой части.

Аналогично, производится разводка по подвалу стальными трубами.

3. Краска, лента и клей для труб

После расставляются семейства ZH_Краска и ZH_Лента и клей для труб

Аналогично жилой части , семейства  ZH_Краска и ZH_Лента и клей (тип для Energoflex Super) предложено расставлять на открытых концах труб при межсекционном переходе. Типоразмеры Energoflex Super Protect S и K , расположить единожды после одного из узлов учета на трубах сшитого полиэтилена.

4. Узел управления офисов

Семейство узла управления офисов, сделано на основе коллектора отопления жилой части, за исключением некоторых арматур. Потому имеет схожие параметры для корректирования. Применяется совместно с семейством «Узел учета офисов» , так как на узле учета имеется счетчик.

4. Отопление кладовки

Для отопления кладовок используются системы ZH_Отопление_Т11 Клад и ZH_Отопление_Т21 Клад

В качестве приборов отопления берется, чаще всего, семейство с боковым подключением «ADSK_ Радиатор Прадо_Классик»

У семейства также можно закладывать клапан терморегулятора и термостатический элемент при необходимости. Параметрами «Узел терморегулятора» и галочкой «Термостат»

Семейства арматуры аналогичные жилой части.

5. Отопление паркинга

Для отопления паркинга используются системы ZH_Отопление_Т11 Парк и ZH_Отопление_Т21 Парк

В качестве приборов отопления берутся, чаще всего, Регистры из гладки труб»

На каждом из которых Длина и количество секций в параметрах экземпляра

Также имеются встроенные воздухоотводчик и спускник, управление диаметрами и толщиной стенки труб.

Семейства арматуры аналогичные жилой части.

6. ИТП

Для труб на вводе в здание используется система ADSK_Теплоснабжение Т1 и ADSK_Теплоснабжение Т2

В помещении ИТП, прорисовывается узел труб, к стене у которой будут стоять распределительные узлы в другие системы

Трубы выравниваются по отметке ввода ТС, внутри помещения выравниваются условно.

Трубы ввода, выбираются и заполняется параметр Комментарии для дальнейшей маркировки

Трубы других систем подключаются типом труб с припиской Врезка

Трубы подключается от систем к ТС, чаще всего подключается без переопределения систем. Если перекрасились трубы после подключения, написать BIM координатору по ОВ.

1. Передача нагрузки ИТП в раздел ЭОМ

Нагрузка на электрические приборы в ИТП передается с помощью размещения семейства категории Оборудование «ZH_Задание ЭОМ нагрузка ИТП» в помещение ИТП. Семейство не учитывается в спецификации.

Параметры необходимые для заполнения:

• ADSK_Количество фаз (чаще всего 3 фазы)

• ADSK_Напряжение (Чаще всего 400 В)

• ADSK_Номинальная мощность ( Мощность нагрузки на ИТП)

Параметр ADSK_Ток рассчитывается по формуле «ADSK_Номинальная мощность/ADSK_Коэффициент мощности/ADSK_Напряжение» где ADSK_Коэффициент мощности принят усредненно = 0,85

Если известен будет коэффициент мощности, его можно поменять в параметрах типа этого семейства

7. Теплоснабжение приточных установок

Используется система ZH_Теплоснабжение приточных установок_Т1 и ZH_Теплоснабжение приточных установок_Т2

В качестве узла учета имеется семейство ZH_Узел учета для теплоснабжения приточных установок

У семейства есть параметры экземпляра, где можно задать маркировку арматуры, а также в параметрах типа их наименование Так как в спецификацию попадает это комплектом, есть параметр экземпляра «Позиция комплект другая» который должен иметь отличное значние от другого комплекта

Также в качестве смесительных узлов имеются несколько семейств от различных производителей, Веза, Вертро

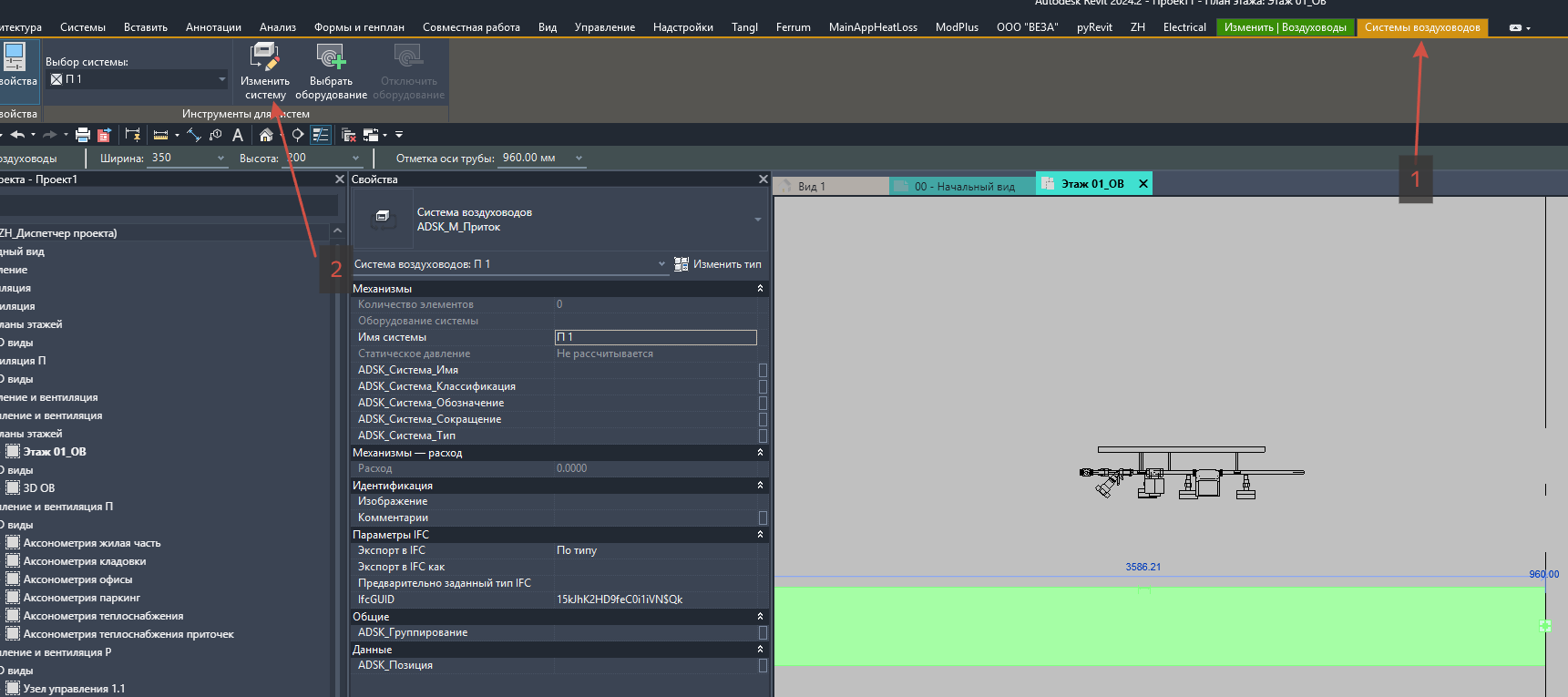

Смесительным узла, добавляем системы приточки к которой они относятся. Выбрав элемент системы, через верхнюю панель, Системы воздуховодов, далее Изменить систему , Добавить в систему выбрав Смесительный узел

Это необходимо для ЭОМ, чтобы в задании они видели к какой приточке относится узел

8. Краска, лента и клей для труб

После расставляются семейства ZH_Краска и ZH_Лента и клей для труб

Аналогично жилой части , семейства  ZH_Краска и ZH_Лента и клей (тип для Energoflex Super) предложено расставлять на открытых концах труб при межсекционном переходе.

1. Покровный слой изоляции

В Revit нет инструмента многослойная изоляция, потому используются скрипты для подсчета объема и записи в них покровного слоя.

Используется семейство категория «Арматура трубопроводов»

Данное семейство рекомендуется размещать на открытом конце трубопроводов, если таких нет, то использовать место, где вы запомните расположение этого семейства.

Семейство будет записывать в себя объем только изоляции воздуховодов типа «Изоляция Energoflex Super трубка с покровным слоем» и если толщина изоляции задана в соответствии с каталогом

После того как разместили семейство, используем плагин Modplus - Параметризация

Где есть стратегия «Запись покровного материала» которая подсчитывает объем с учетом толщины изоляции воздуховода

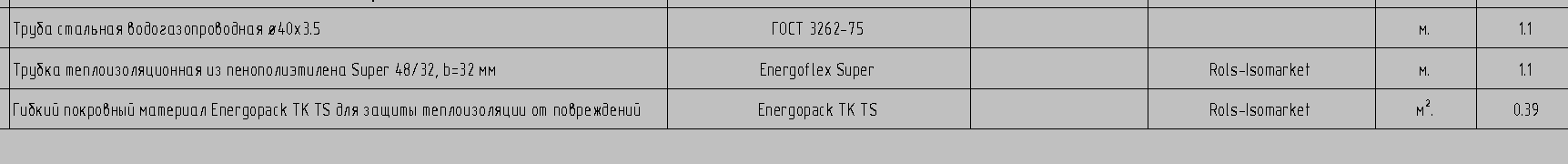

После проведения параметризации, в семейство «ZH_Покровный материал_ для труб» , в параметр ADSK_Количество запишется объем покровного слоя

Уклон у труб

Уклон у труб в ревите заполняется условно, только для маркировки. За это отвечает параметр трубы ADSK_Уклон, заполняется в процентах.

1. Маркировка стадии П

На стадии П, не выводятся такие виды как

-Аксонометрия офисов

-Аксонометрия кладовок

Планы этажа совмещают отопление различных систем, Жил, Офисы, Клад. Также если вентиляция только ВЕ, используется общий вид. Если в проекте механическая вентиляция могут использоваться отдельные виды для разделения систем отопления и вентиляции.

1. Планы этажа

После моделирования необходимо промаркировать элементы

Под каждую стадию проекта есть свой шаблон вида, после работы на шаблоне вида ZH_Отопление и вентиляция, необходимо выбрать все планы этажей, которые будут выводится в пдф и переназначить им шаблон вида со стадией

2. Аксонометрия жилой части

Под каждую стадию проекта есть свой шаблон вида, необходимо выбрать 3д вид аксонометрии который изначально уже создан и переназначить им шаблон вида со стадией

5. Маркировка стадии Р

1. План этажа

2. Аксонометрия жилой части

3. Узел управления

4. Аксонометрия офисов

5. Аксонометрия кладовок

6. Аксонометрия теплоснабжения приточек

7. Аксонометрия паркинга

6. Оформление листов и работа с ними

В Диспетчере проекта у вас уже будут пред настроенные листы для стадии П и Р

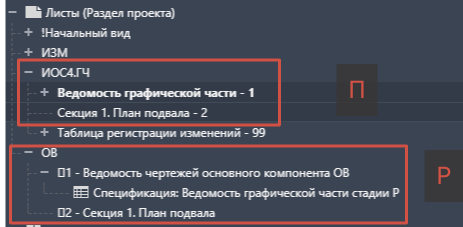

Обратите внимание, нумерация листов на стадии П, находится не в начале, а в конце

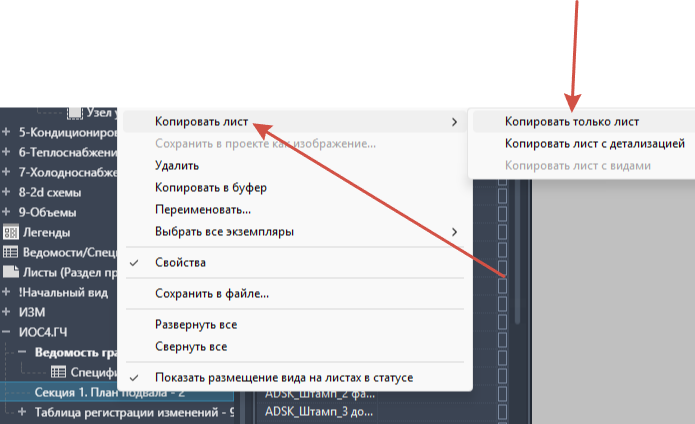

Для того чтобы добавить новые листы , необходимо выбрать из созданных листов подходящий по стадии, нажать на него ПКМ и выбрать Копировать лист - Копировать только лист. Это необходимо чтобы символ Юникода, который вписан в номер листа, сохранился и позволил заполнять одинаковые номера страниц

После копирования необходимо задать номер листа и его имя

Правой кнопкой мыши по созданному листу и Переименовать

После чего можно переносить необходимые виды на лист

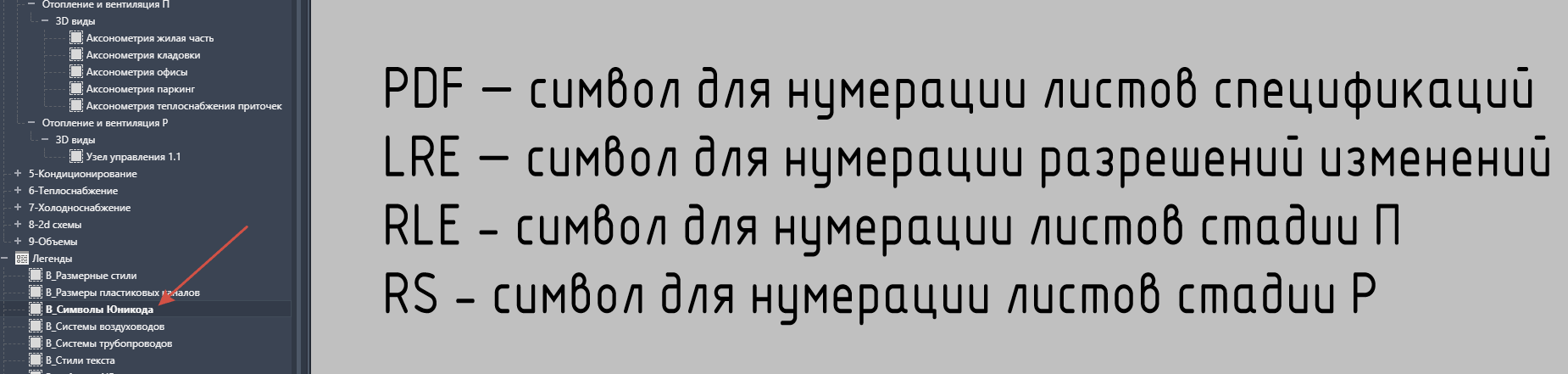

Также для памятки имеется Легенда с назначениям символов Юникода

В качестве основной надписи используется ZH_Аннотация_Основная_Надпись_Форма 3 : ОВ

1. Заполнение штампа

Для заполнения рамки на листе, выбирается основная надпись листа

У данного семейства есть ряд параметров по экземпляру, разберем самые необходимые

Размеры – «А» Управляет размером рамки А1,А2,А3,А4

Идентификация – «Имя листа» Заполняет имя листа в рамку и в диспетчер проекта

Идентификация – «Номер листа» Заполняет номер листа в рамку и в диспетчер проекта

Данные – «Колво листов» Заполняет количество листов

Данные – «Включить должность» Выключение/выключение должности(ГИП,Разработал,Проверил) у исполнителей

Данные – «Включить дату» Выключение/выключение даты у исполнителей

Данные – «Подпись Х переопределить» Необходима, если у нас в файле работают несколько исполнителей и включается, для переопределения исполнителя конкретно выбранного листа

Данные – «Подпись Х по листу» представляет собой раскрывающийся список всех исполнителей из базы

Номер указанные с параметрами подпись, указывает на порядок сверху-вниз, расположения параметров

Данные –«Измх подпись», представляет собой раскрывающийся список всех исполнителей из базы, из которого выбираются только с подписью

В параметрах типа заполняются следующие параметры

Текст – «Стадия» Заполняет стадию проекта

Текст – «Вкл Заказчик» Включает/выключает дополнительную строку с заказчиком

Данные – «Включить фамилии» Включает/выключает все фамилии в рамках

Данные – «Дата выдачи» заполняет дату выдачи проекта

Данные –«Подпись 1 по комплекту» представляет собой раскрывающийся список всех исполнителей из базы, и будет заполнять их на все листы с данным типом основной надписи, за исключением основной надписи у которой включен параметр экземпляра «Подпись Х переопределить»

Пример заполнения исполнителей

Заполнить информацию по проекту, можно выбрав основную надпись и нажать на знак вопроса/Без имени как самый быстрый способ

После заполнения выглядит так

2. Заполнение листа видами

Для того чтобы разместить план этажа или любой другой вид на листе, необходимо его перетащить из диспетчера проекта зажатой ЛКМ, затем выбрать место размещения его на листе.

Данный вид можно выделить и в свойствах выбрать тип «Заголовок на листе» который выведет наименование вида, например «1 этаж»

Перенести заголовок можно отменив выбор вида и выбрать на прямоугольник под текстом заголовка

И перенести в необходимое место. Также имеется тип который полностью убирает данный заголовок «Без названия»

3. Чертежные виды

Чертежные виды, это 2д схемы, которые уже заготовленные в шаблоне.

Но можно и создать свои схемы, перейдя на вкладку Вид – Чертежный вид

Чертежные виды можно расположить лишь на одном из листов. Легенды же можно расположить одну на несколько листов.

Чертежные виды разрешается поправляться под особенности проекта и являются лишь основой.

4. Легенды

Легенды такие же 2д схемы, которые размещаются сразу на нескольких листах (Примечание и тд)

5. Добавление блок схемы проекта

Блок схема берется с DWG файла который загружается в Ревит

На вкладке Вид – Легенда, создается легенда на которой будет размещаться блок схема

В DWG блок схема выглядит так

С блок схемы лучше удалить текст, например подпись нумерации секции. Потому что при загрузке в ревит может слететь стиль текста.

После того как почистили блок схему в автокаде, можем грузить её в ревит

На вкладке Вставить, выбираем Импорт САПР и выбираем наш файл

В окне загрузки, выставить такие настройки

После необходимо настроить масштаб схемы. Выбрав схему, перейти в изменить тип и изменить параметр «Масштаб» Например 100

Перенеся на лист можно будет увидеть как это будет выглядеть на листе

Если на листе расположена блок схема и вы поменяете её масштаб в легенде, на листе она может у вас улететь в сторону, а на месте останется заголовок, если он был. Чтобы найти куда сместилась блок схема искать её придется, вручную отдаляя вид колёсиком мышки

6. Добавление необходимых к заполнению спецификации на лист

Также имеются спецификации, которые используются на листах совместно с видами аксонометрий. Это необходимые к заполнению спецификации и выносятся аналогично видам, перетаскиванием из диспетчера проекта.



7. Ведомость графической части

В шаблоне есть спецификация «Ведомость графической части», которая собирает листы с проекта, а также со связных файлов в проекте.

В данный момент лист Ведомости графической части собирается в пдф или двг, из Ревита мы можем выгрузить таблицу с наименование и нумерацией листов

Для того чтобы получить все наименования листов и нумерацию со всех секций, в одной ведомости, необходимо загрузить связью Revit загрузить файлы ОВ, в текущий проект.

В связных файлах, листы со спецификацией должны быть с заполненным Именем листа и содержать «Спецификация»

Также обязательно для этого должна быть включена галочка «Включить элементы из связей»

В данном примере, попали листы без имени, это спецификации, у которых не заполнено Имя листа, также можно сразу заметить, если где-то сбита нумерация или синтаксическая ошибка

Данный лист, с ведомостью выгружаем в пдф или dwg  и корректируем его.

Также ведомость можно собирать посекционно, открыв необходимую секцию, перейти в спецификацию ведомости, в полях выключить галочку «Включить элементы из связей», тогда останется список листов относящиеся только к данной секции.

8. Текст

На листах также можно оставлять текстовые заметки.

Используя инструмент Аннотации – Текст, или выноски Аннотации – Обозначение – Текст с выноской

9. Оформление изменения

Нанесем пометочное облако на лист. Перейдем на лист.

Перейдем на вкладку Аннотации, выберем кнопку «Пометочное облако». Нанесем на лист и выберем номер изменения в свойствах из выпадающего списка.

Завершив построение нажав в верхней панели галочку

Облако изменения можно окрасить в привычный красный цвет, перейдя в переопределение видимости у листа

Изменения маркируются «Маркировать по категории»

Маркировка пометочного облака происходит следующим образом:
- берется значение из параметра «Номер изменения»;
- берется значение из параметра «ADSK_Примечание»;
- итоговым значением будет «Номер изменения».«ADSK_Примечание» (например 1.1 или 2.5 и т.п.)

В параметр «Комментарий» необходимо записать содержание изменения. (в дальнейшем будет отображаться в ведомости по изменениям)

Для маркировки изменений необходимо пользоваться следующими семействами:
- ADSK_М_Пометочное облако для маркировки параметра Комментарии
- ADSK_Марка_Изменение для маркировки параметра ADSK_Примечание

При нанесении пометочного облака на лист, будут заполняться следующие графы основной надписи

Для того чтобы правильно заполнить дату и шифр изменения, необходимо перейти на вкладку «Вид» и выбрать кнопку «Изменения»

В данном окне заполняются столбцы «Дата» и «Утверждено для». «Утверждено для» это будет шифр изменения

Для каждого номера изменения создано 3 варианта с различным заполнением поля Лист.

Пометочное облако видно на листе только для изменений с прочерком в поле Лист.

Для того, чтобы ввнести подпись в изменения выбирается основная надпись на листе и в свойствах заполняются следующие параметры

Количество участков на листе заполняется с помощью плагина ZH, Изменения

В открывшемся окне, оставляем как есть «Без альбома» и нажимаем выполнить



После увидим окно об успешком завершении процесса

Количество изменений заполнено

7. Экспорт в PDF

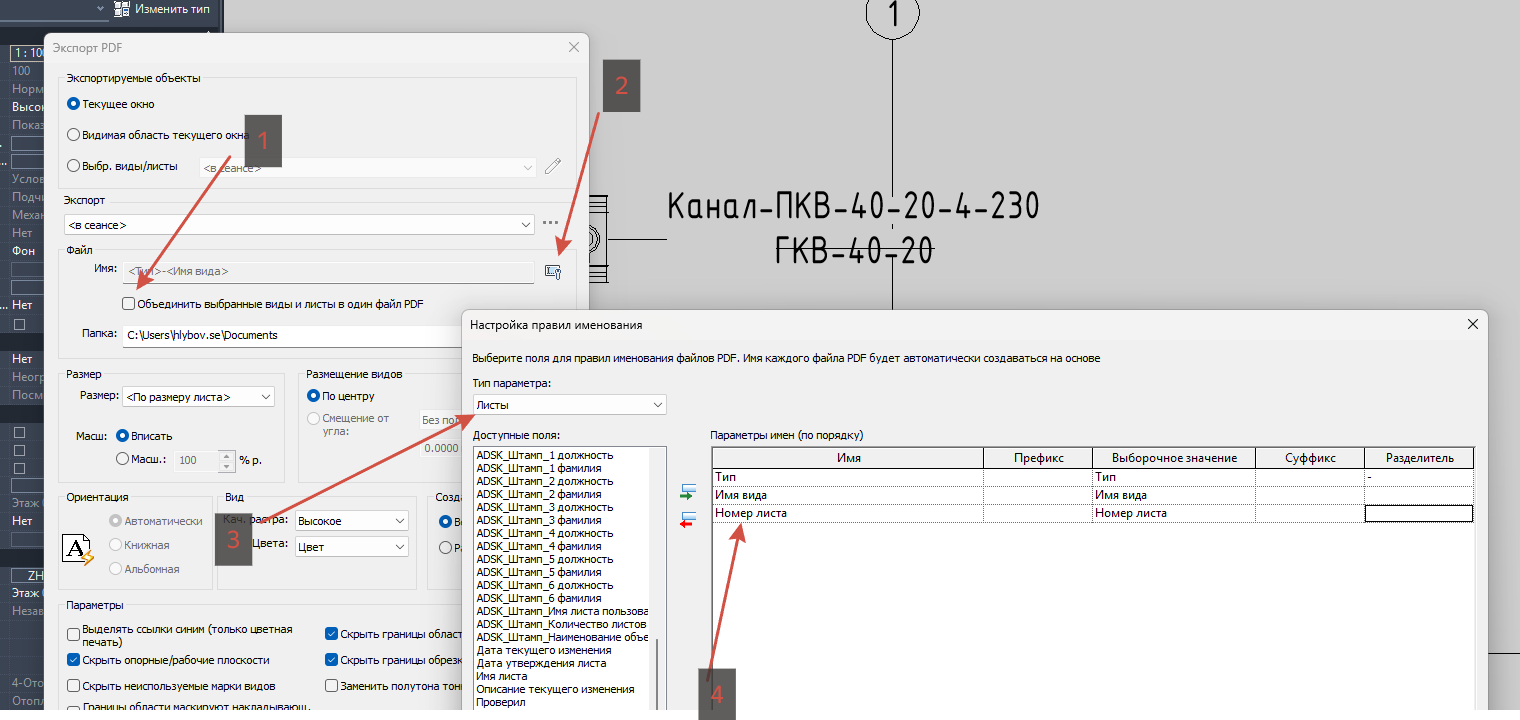

Переходим на вкладку «Файл», «Экспорт», «PDF»

Выберем редактировать и отметим галочками нужные листы, нажмем «Выбрать»

Выбираем необходимые листы и если необходимо поменять порядок печати, внизу выбираем «Изменить порядок печати»

В открывшемся окне, выбираем «Номеру листа», далее «Ок»

Далее сохраним набор листов для последующей выгрузки

Теперь можно нажимать «Экспорт»
