Работа с семействами радиаторов с подключением L и T трубками

1. Изменения в документе

2. Параметры

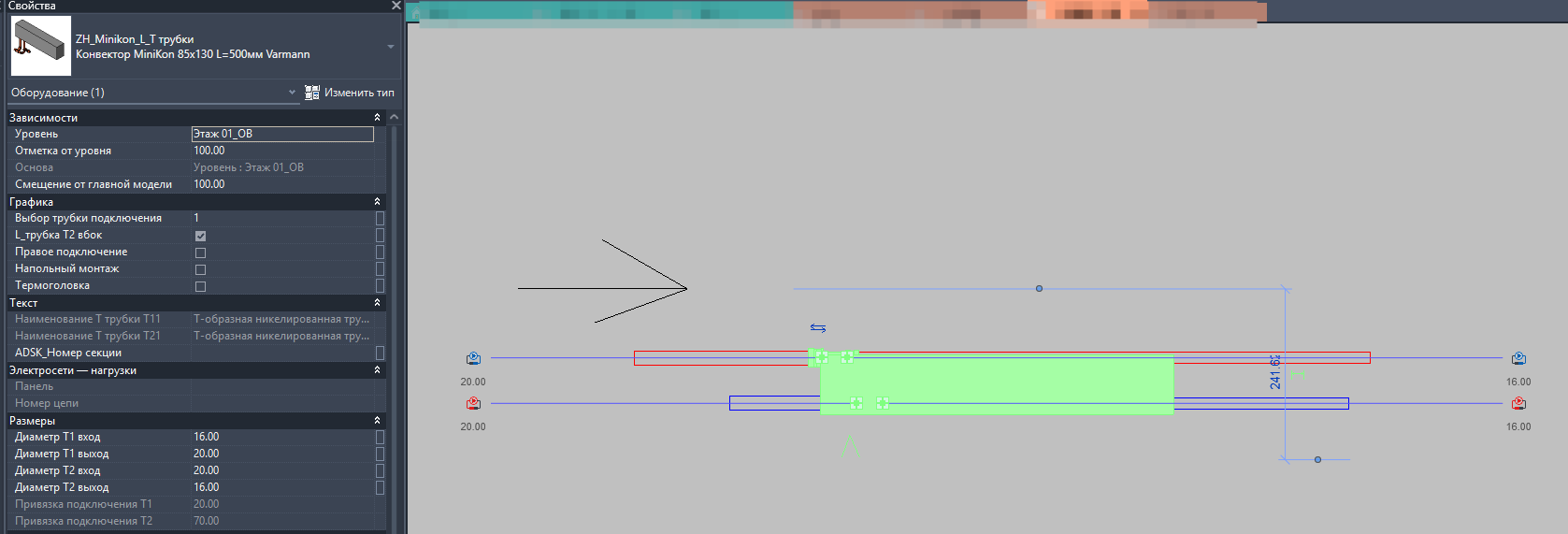

   Семейства с подключением L и T трубками из пола, имеют одинаковые параметры управления выбора трубки



   Параметр "Выбор трубки подключения" переключает подключения между L и T трубками, изначально 0, то есть обе трубки включены, для работы необходимо назначить 1 или 2
   Значения параметра

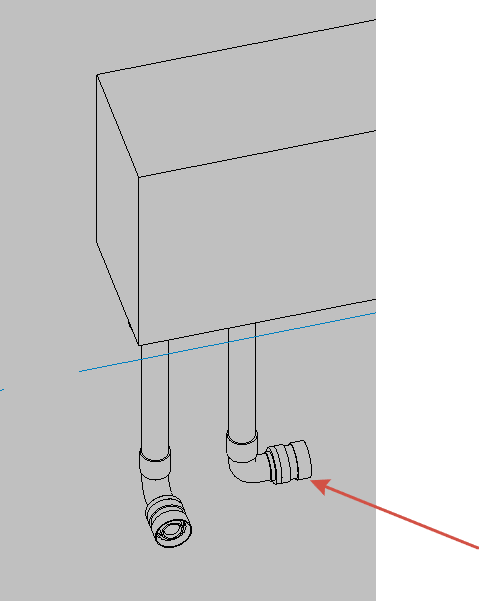

   Параметр "L трубка Т2 вбок" позволяет трубку обратки Т2 развернуть на 90 градусов вдоль радиатора



   Параметры "Диаметр Т1(2) вход(выход)" управляют размером подключения Т трубки, к примеру на входе Т1 может быть 20 диаметра, а после 16. Важно, Вход и Выход могут меняться в зависимости от стороны с которой подводится труба

Пример

Если у нас движение слева направо, то Т1 вход будет 16, а Т1 выход 20, аналогично наоборот Т2, Т2 вход 20, Т2 выход 16

Данные параметры влияют на типоразмер Т трубки и напрессовочную гильзу на них

Для типа L трубки используется один типоразмер 16х15, потому диаметр подключения нельзя изменить и он всегда равен 16
