Внутрипольные конвекторы Varmann

1. Изменения в документе

2. Семейство







   Семейства внутрипольных конвекторов Qtherm, Qtherm ECO и Ntherm имеют одинаковые параметры и управляются схоже, поэтому такая инструкция походит для всех данных типов.

   Типоразмеры



   Семейство в типах меняется по высоте и ширине, а длина задается вручную в параметрах экземпляра

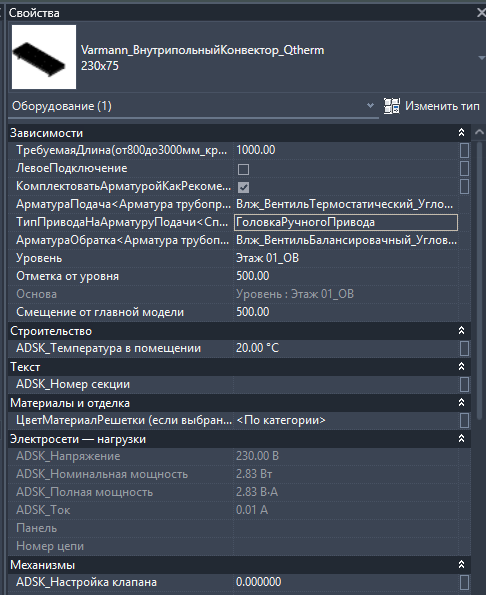

Параметры экземпляра

Параметр "Требуемая длина" задает длину конвектора

Параметр "ЛевоеПодключение" задает сторону подключение подачи

Параметр "КомплектоватьАрматуройКакРекомендуетПроизовдитель" включает ручное управление типами арматуры на подачу и обратку (параметры ниже) . Когда галочка включена применяется рекомендуемая арматура от производителя для данного типа

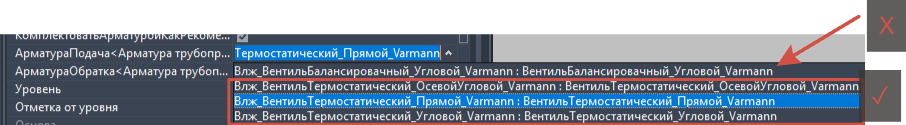

Параметр "АрматураПодача" имеет раскрывающийся список арматуры. Внимательно читайте что здесь выбирается, потому как в список попадает не только нужная арматура. Для подачи есть 3 типа, ОсевойУгловой, Прямой и Угловой

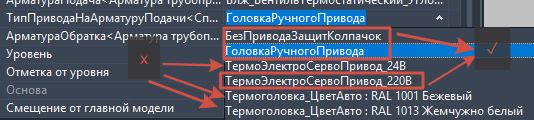

Параметр "ТипПриводаНаАрматуруПодачи" имеет раскрывающийся список приводов на термостатический клапан подачи. Есть 3 типа,

Без привода-ставится Защитный колпачок

Ручной привод головкой (Изначально ставиться данный тип)

Сервопривод 220В

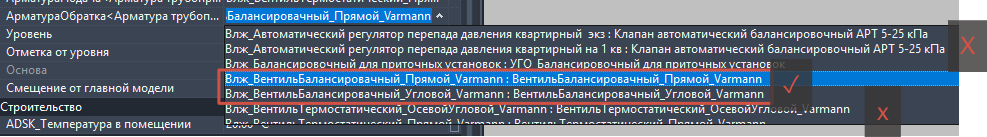

Параметр "АрматураОбратка" имеет раскрывающийся список арматуры. Внимательно читайте что здесь выбирается, потому как в список попадает не только нужная арматура. Для обратки есть 2 типа, Прямой или Угловой

Параметр "ADSK_Настройка клапана" используется для указания настройки регулирующей арматуры

Подключение

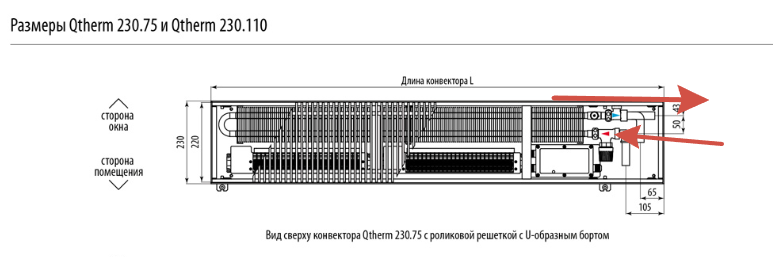

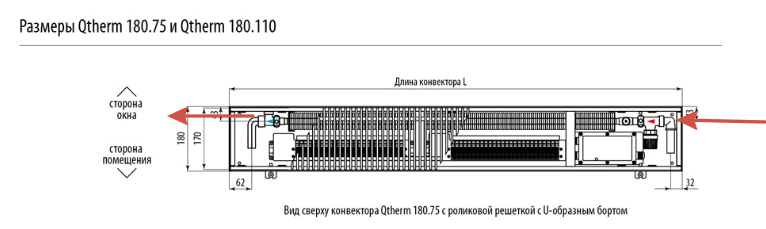

У данного типа подключение отличается от типа. При ширине 180, подключение подачи и обратки с разных сторон

При ширине более 180 подключение будет с одной стороны

Из-за этого могут быть ошибки при смене типоразмеров с одного типа на другой, потому прежде необходимо прибор отключить от присоединенных труб

Прибор подключается трубами сшитого полиэтилена Pradex и уже имеет внутри переходник на необходимый диаметр арматуры

Спецификация

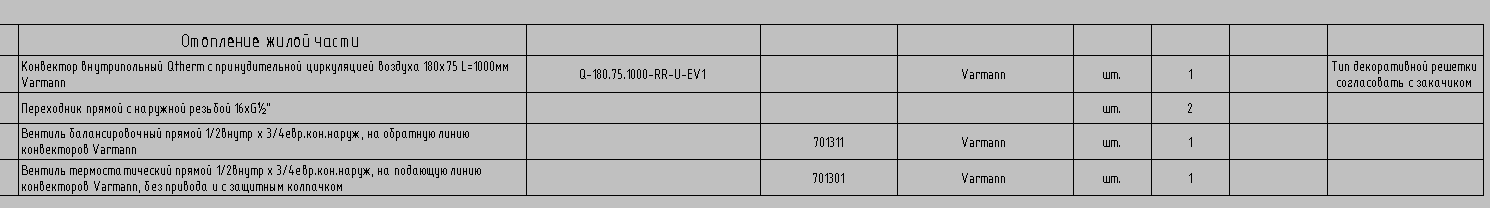

В спецификацию попадает сам конвектор, переходник к арматуре с Сшитого на резьбу и Клапаны на подаче/обратке

Марка конвектора задается использует обозначения связанные с решеткой по умолчанию, в примечание указывается что Тип декоративной решетки согласовывается с заказчиком
