Апдейтер

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный
1.0	18.03.2026		Хлыбов С.Е.

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Инструкция по работе с плагином Апдейтер

Плагин создан для того, чтобы заполнять параметры для спецификаций разделов ОВ и ВК.

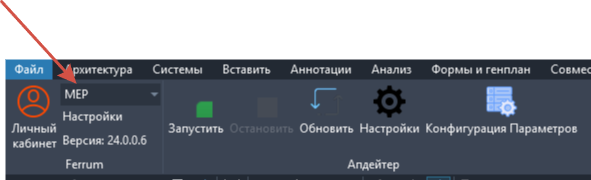

Рисунок 3.1. Вкладка плагина

После установки необходимо проверить, что кнопка «Запустить» не активна, как на скриншоте.

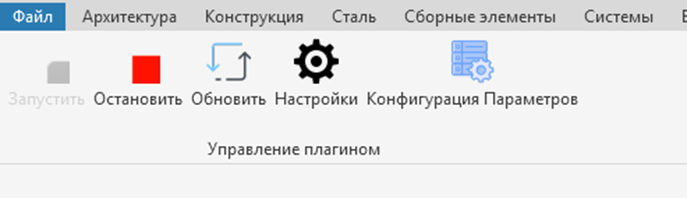

Рисунок 3.2. Кнопка «Запустить» неактивна

Если кнопка "Запустить" не активна, при таких настройках плагин будет работать автоматически. При создании и изменении элементов в модели параметры будут всегда актуально заполнены.

*В случае есть потребуется обновить элементы, которые не менялись нужно нажать кнопку «Обновить», даже есть кнопка «Запустить» не активна.

!_Важно_!

Затем нужно перейти в раздел «Настройки», выбрать свой раздел и сохранить.
Если не выбрать радел перед началом работы - параметр ZH_Позиция спецификации заполнится некорректно и спецификации соберутся неверно.

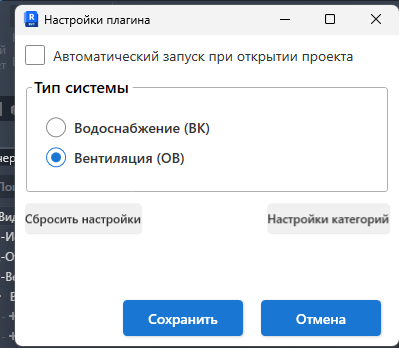

Рисунок 3.3. Настройки

Кнопка «Конфигурация Параметров» хранит в себе настройки формул для наименования трубопроводов и изоляции труб (заносится в параметр ADSK_Количество). Так же на панели можно настроить коэффициент запаса (заносится в параметр ADSK_Количество).

Формулы для всех труб и изоляции хранятся в двух файлах.
После установки/обновления файл необходимо запросить у координатора раздела и разместить в папку:
(пользователя в ссылке поменять)
C:\Users\hlybov.se\AppData\Roaming\Ferrum\Presets\Revit24

Рисунок 3.4. Обновление параметров

Трубопроводы и изоляция труб группируются по параметру «Маркировка типоразмера».

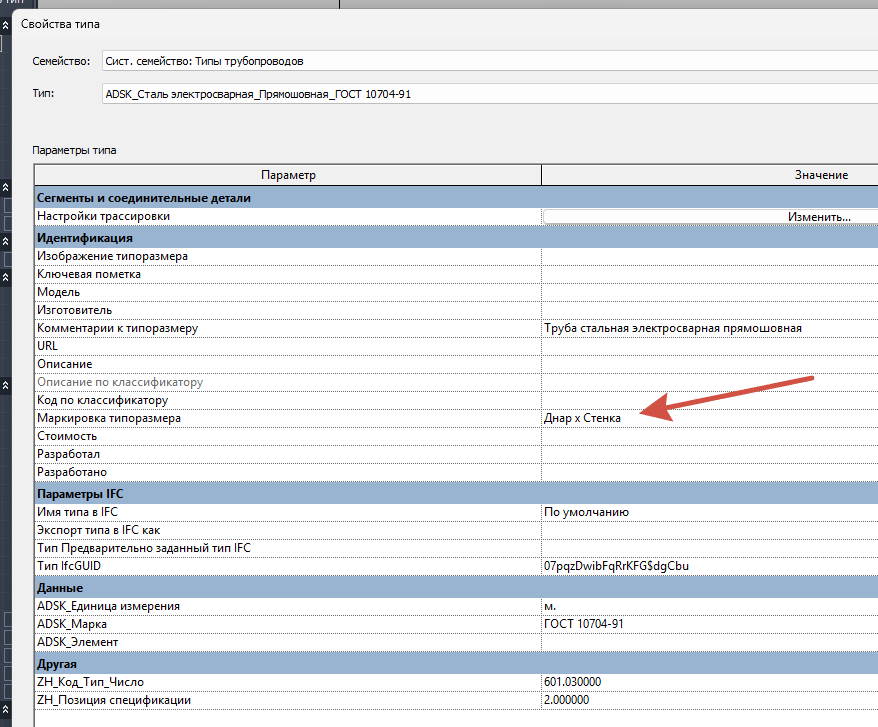

Рисунок 3.5. Маркировка типоразмера

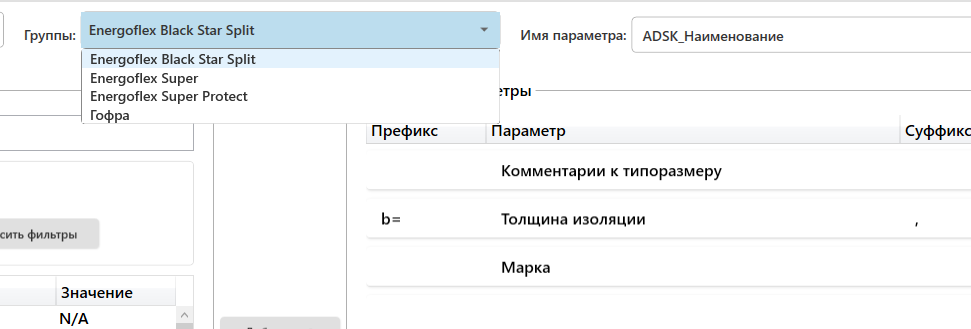

Формулы для заполнения параметров можно откорректировать для каждой группы, выбрав ее из выпадающего списка.

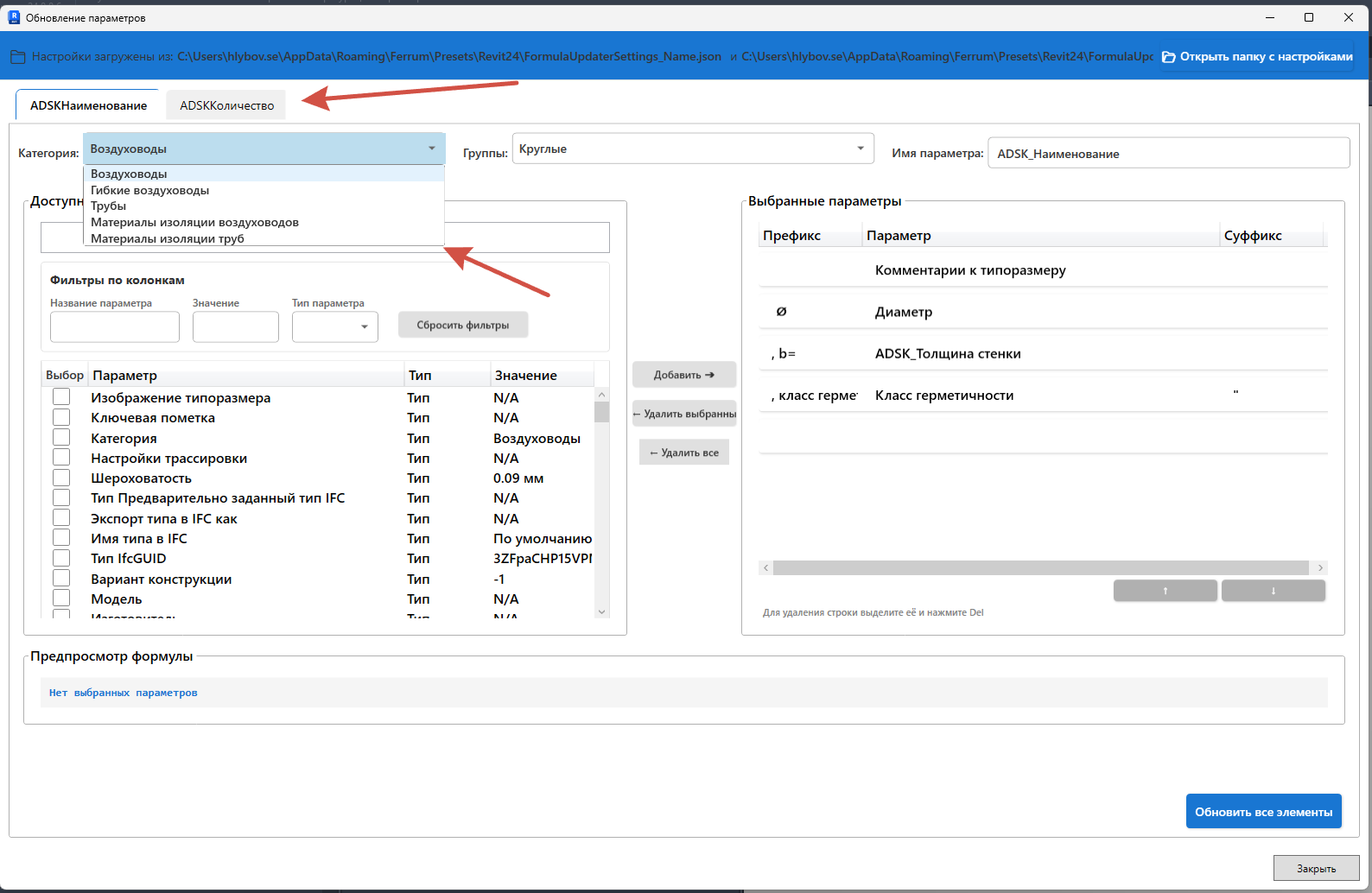

Рисунок 3.6. Формулы

С помощью кнопки «Обновить элементы» можно обновить параметры сразу у всех групп. Это необходимо делать перед формированием комплектов документации.

Кроме этого, плагин заполняет параметры: ADSK_Система_Имя; ADSK_Система_Классификация; ADSK_Система_Сокращение; ADSK_ Система_Тип.

Параметры заполняются путем копирования только при условии, что элемент имеет трубопроводную систему.

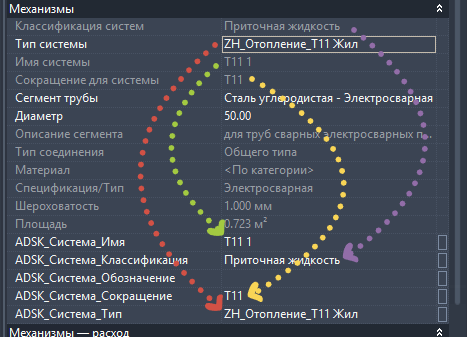

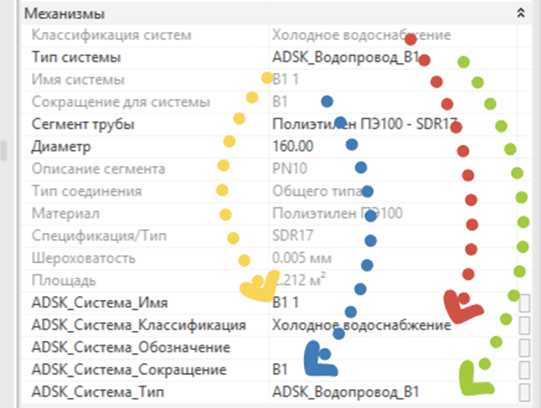

Рисунок 3.7. Заполнение параметров
