3. Покровный слой изоляции воздуховодов

3.1 Работа с семейством и заполнение объема

В Revit нет инструмента многослойной изоляции, потому используются скрипты для подсчета объема и записи в них покровного слоя.

Используются два семейства категории Арматура воздуховодов. С припиской «К», круглое, с припиской «П» прямоугольное.

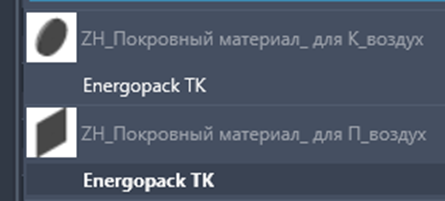

Рисунок 3.1.1. Семейства

Данные семейства рекомендуется размещать на открытом конце воздуховода, если таких нет, то использовать место, где вы запомните расположение этого семейства.

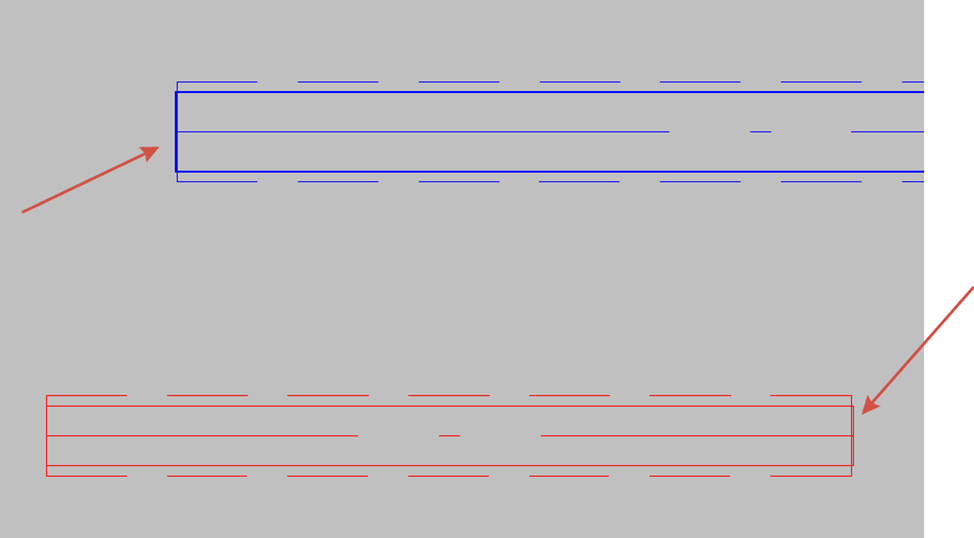

Рисунок 3.1.2. Расположение семейства

Семейство будет записывать в себя объем только изоляции воздуховодов типа Energoflex Vent и если толщина изоляции задана в соответствии с каталогом.

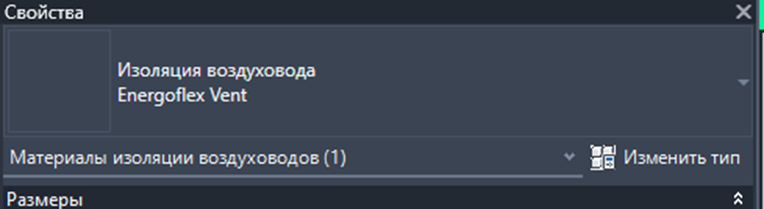

Рисунок 3.1.3. Изоляция

После того как разместили семейство, используем плагин Modplus – Параметризация.

Где есть стратегия «Запись покровного материала» которая подсчитывает объем с учетом толщины изоляции воздуховода.

Рисунок 3.1.4. Запись покровного материала

После проведения параметризации, в семейства ZH_Покровный материал для К_воздух и ZH_Покровный материал_для П воздух, в параметр ADSK_Количество запишется объем покровного слоя.

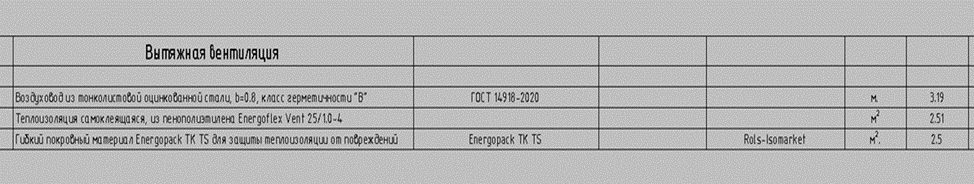

Рисунок 3.1.5. Спецификация
