Тема_7_Мебель

Ссылки на видео-уроки в курсе:

· Мебель

1. Изменения в документе

Версия

Дата изменения

Предмет изменений

Ответственный

1.0

14.11.2024

Мебель

Соболев С.А.,

BIM-координатор

ООО «Масштаб»

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1. Обеспечение единообразного BIM-моделирования

2. Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3. Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4. Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Общие положения раздела

3.1 Термины

Таблица 1.

Термин/сокращение	Определение / пояснение
Проект	Информационная модель, представляющая собой 3-х мерный объект, насыщенный информацией.
Семейство	Простейший элемент информационной модели. Например: окно, дверь
BIM-отдел	Отдел проектной организации, занимающийся контролированием и развитием технологии информационного моделирования
BIM-менеджер	Специалист, который принимает основные решения BIM-отдела и определяет вектор его развития
BIM-координатор	Специалист, занимающийся координацией процесса формирования ТИМ-модели
Пользователь	Проектировщик какого-либо раздела. Например: архитектор, конструктор и т.п.
Шаблон	Заготовка для Revit выполненная «Офисом цифровой трансформации» ГК ЖЕЛЕЗНО.
Разделы шаблона	Разделы, которые совмещает в себе шаблон
.rvt	Формат модели Revit
Мебель	Загружаемое семейство Revit с категорией «Мебель»
BIM HELP	Поддержа по BIM проектированию от «Офиса цифровой трансформации». Для того чтобы обратиться к ней необходимо написать заявку на почту bimhelp@zhcom.ru

3.2 База

Таблица 2.

Определение
Мебель в проектах на данный момент это 2D семейство
Несмотря на то, что такие семейства просты в своей разработке, каждое новое семейство должно быть разработано «Офисом цифровой трансформации»
Как говорилось в теме 4 «Семейства АР», копировать элементы из файла семейств лучше всего с помощью ctrl+c, ctrl+v. В случае если понадобиться обновление семейства, то сделать это нужно при помощи редактора семейств. Подробнее смотри тему 4 «Семейства АР».
На стадии Архитектуры рабочей модели предстоит лишь скрывать мебель.

3.3 Инструменты

Здесь будут рассмотрены основные инструменты, необходимые для данной темы.

Таблица 3.

Термин/сокращение	Определение / пояснение
Разместить компонент	Инструмент «Разместить компонент» находится по следующему пути – (Архитектура-Компонент-Разместить компонент)

4. Основа

Мебель представляет собой 2D семейства с категорией «Мебель». Основная часть семейств меняет свои параметры в зависимости от значений параметров.

4.1 Выключение видимости мебели

Стандартно видимость мебели на планах раздела Архитектуры рабочей модели включена. Связанно это с тем, что Архитектору в начале работы выключать мебель чревато разными проблемами по переносу проемов, стен, окон и т.п. Мебель Архитектор может отключить в любое подходящее время после того, как будет уверен, что проблем с предварительно размещенной мебелью не будет. Для выключения видимости мебели необходимо в шаблоне вида снять галочку на категории «Мебель», смотри рисунки 4.1.1, 4.1.2 и 4.1.3.

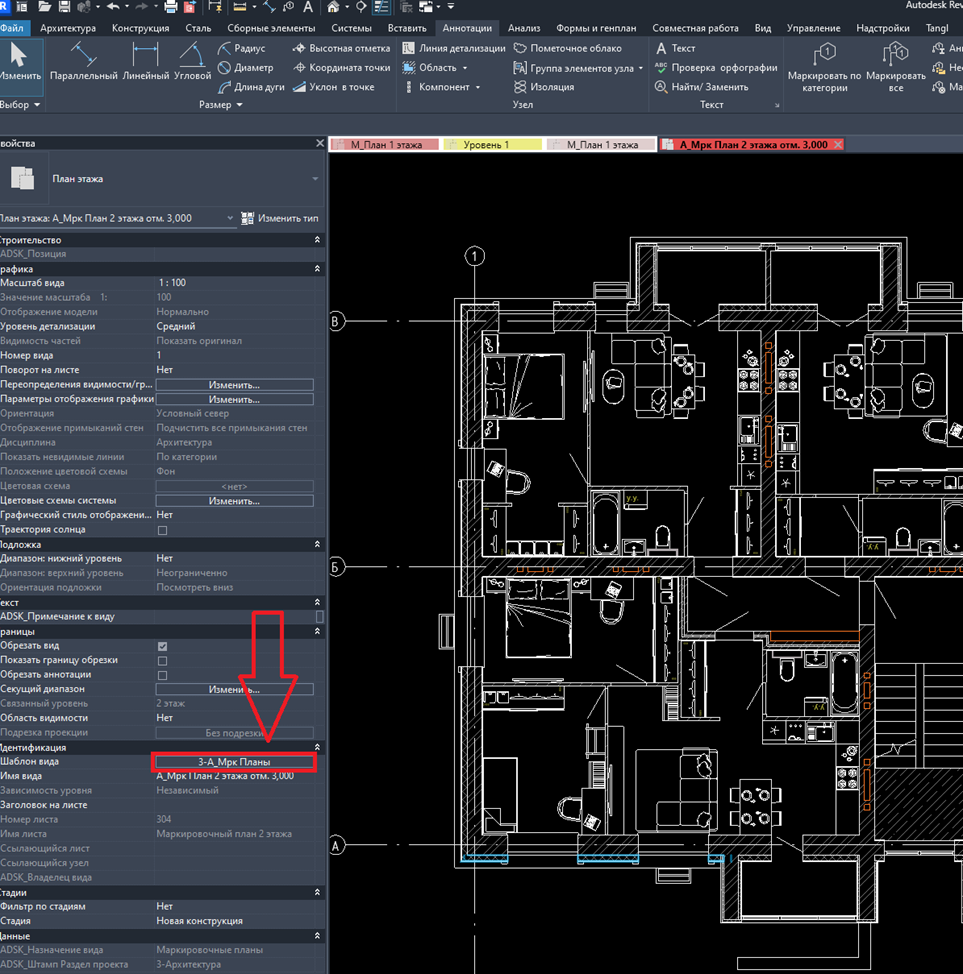

Рисунок 4.1.1. Переход в шаблон вида.

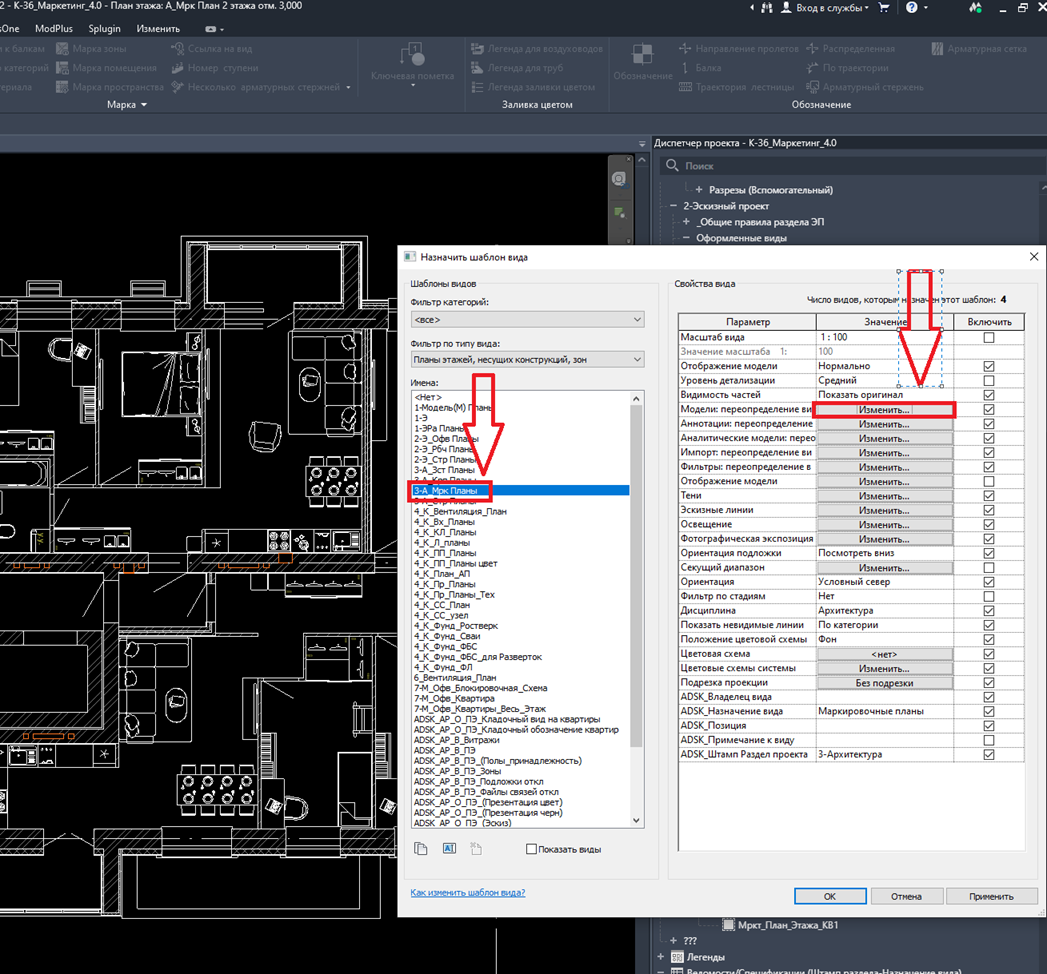

Рисунок 4.1.2. Переход в редактирование шаблона вида для отключения мебели

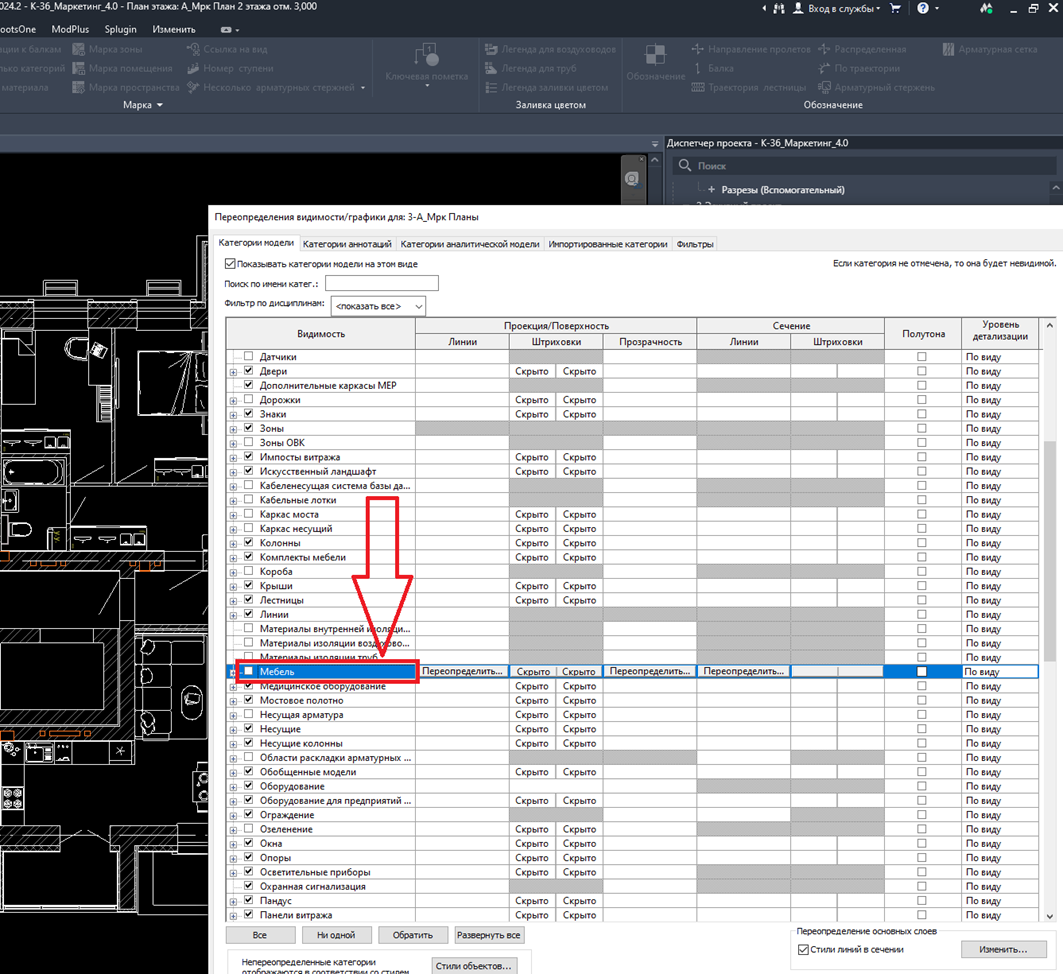

Рисунок 4.1.3. Галочка по отключения мебели.
