Тема_14_Экспорт

Ссылки на видео-уроки в курсе:

· Экспорт

1. Изменения в документе

Версия

Дата изменения

Предмет изменений

Ответственный

1.0

22.11.2024

Экспорт

Соболев С.А.,

BIM-координатор

ООО «Масштаб»

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования свайных фундаментов.

Задачи настоящего документа:

1. Обеспечение единообразного BIM-моделирования

2. Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3. Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4. Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Общие положения раздела

3.1 Термины

Таблица 1.

Термин/сокращение	Определение / пояснение
Проект	Информационная модель, представляющая собой 3-х мерный объект, насыщенный информацией.
Семейство	Простейший элемент информационной модели. Например: окно, дверь
BIM-отдел	Отдел проектной организации, занимающийся контролированием и развитием технологии информационного моделирования
BIM-менеджер	Специалист, который принимает основные решения BIM-отдела и определяет вектор его развития
BIM-координатор	Специалист, занимающийся координацией процесса формирования ТИМ-модели
Пользователь	Проектировщик какого-либо раздела. Например: архитектор, конструктор и т.п.
Шаблон	Заготовка для Revit выполненная «Офисом цифровой трансформации» ГК ЖЕЛЕЗНО.
Разделы шаблона	Разделы, которые совмещает в себе шаблон
.rvt	Формат модели Revit
Экспорт pdf	Инструмент Revit, предназначенный для вывода документации в формат PDF.

3.2 База

Таблица 2.

Определение
Основным инструментом по выводу документации в формат PDF является «Экспорт в PDF».

3.3 Инструменты

Здесь будут рассмотрены основные инструменты, необходимые для данной темы.

Таблица 3.

Термин/сокращение	Определение / пояснение
Экспорт pdf	Файл – Экспорт – PDF

4. Основа

Одним из основных этапов в работе над BIM моделью является вывод проектной документации в формат PDF. Для выполнения данной операции существует два основных метода выполнения работы

1. Печать PDF

2. Экспорт PDF

Рассмотрим каждый из вариантов.

4.1. Экспорт PDF

Основной инструмент по переводу документации в формат PDF из Revit. Для выполнения данной операции необходимо проследовать следующему алгоритму:

1. Запустить экспорт

2. Выполнить настройку окна экспорта, смотри рисунок 4.1.

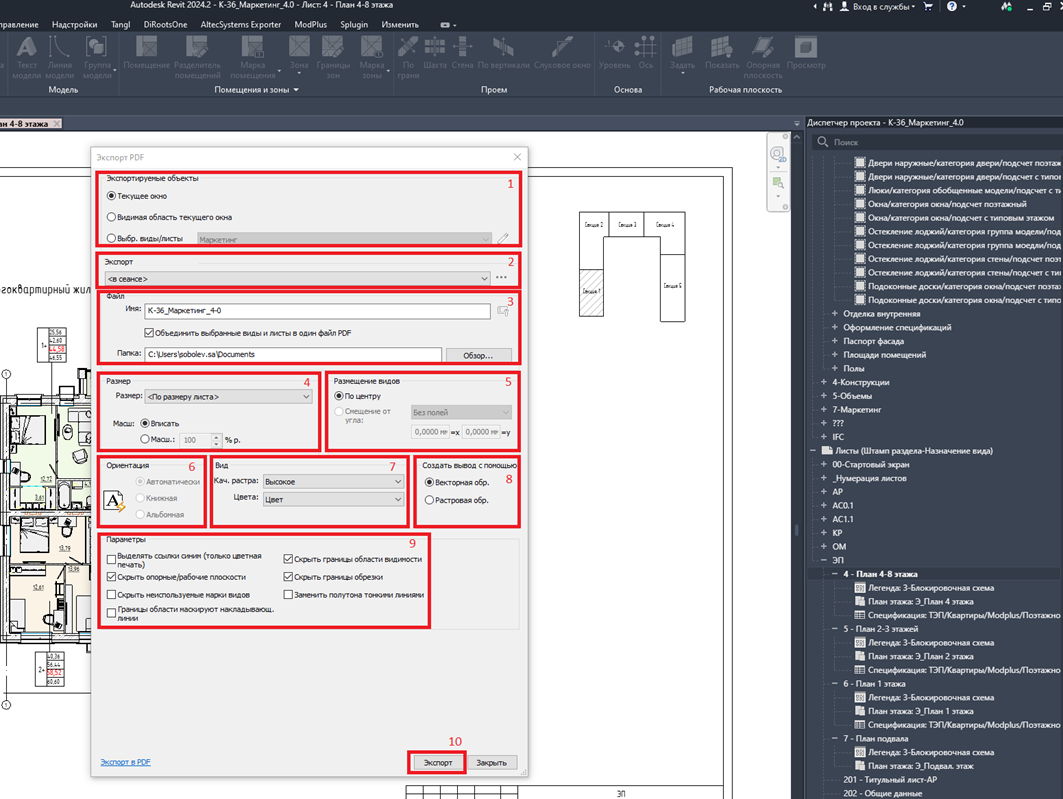

Рисунок 4.1. Окно настройки экспорта в PDF,

где: (1) – настройка экспортируемых объектов, (2) – окно варианта экспорта, (3) – настройка имени конечного файла и конечной папки, (4) – задание размера листа, (5) – настройка размещения листа в конечном pdf, (6) – ориентация листа, (7) – настройка вида, (8) – вариация формата вывода, (9) – дополнительные параметры экспорта, (10) – кнопка старта экспорта.

3. На этом экспорт завершен.

1. Настройка экспортируемых объектов

Здесь выбираем один из следующих вариантов:

1. Текущее окно – экспортирует текущее окно Revit.

2. Видимая область текущего окна – вариант, при котором экспортируется только видимая область текущего окна.

3. Выбр. виды/листы – вариант, при котором экспортируется набор сохраненный под определенным именем.

2. Окно варианта экспорта

Здесь выполняется сохранение настроек экспорта ниже под определенным набором.

3. Настройка имени конечного файла и конечной папки

Здесь есть три поля:

1. Имя – поле для ввода названия конечного PDF

2. Объединить выбранные виды и листы в один PDF – позволяет все листы Revit в конечном счете объединить в один PDF.

3. Папка – поле для ввода пути сохранения конечного PDF.

4. Задание размера листа

Здесь есть два поля:

1. Размер – настройка применения определенного размера листа. Обычно выставляем «По размеру листа». Применение данного варианта накладывает ограничение на применение размещения и ориентацию.

2. Масштаб – вариация масштабирования видов. Обычно выставляется «Масш.» 100 %.

5. Настройка размещения листа в конечном

Настройка размещения видов задается в зависимости от условий. Обычно «По центру».

6. Ориентация листа

Настраивается при использовании конкретного размера листа.

7. Настройка вида

Здесь есть два поля:

1. Кач. растра - настраивается качество PDF

2. Цвета – настраиваются цвета применяемые к конечному PDF

8. Вариация формата вывода

Здесь настраивается способ формирования графики PDF. Обычно выбирается «Векторная обработка».

9. Дополнительные параметры экспорта

Здесь настраиваются дополнительные свойства.

10. Кнопка старта экспорта

Кнопка, позволяющая запустить экспорт в PDF.
