1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1. Обеспечение единообразного BIM-моделирования

2. Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3. Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4. Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Общие положения раздела

3.1 Термины

Таблица 1.

Термин/сокращение	Определение / пояснение
Проект	Информационная модель, представляющая собой 3-х мерный объект, насыщенный информацией.
Семейство	Простейший элемент информационной модели. Например: окно, дверь
BIM-отдел	Отдел проектной организации, занимающийся контролированием и развитием технологии информационного моделирования
BIM-менеджер	Специалист, который принимает основные решения BIM-отдела и определяет вектор его развития
BIM-координатор	Специалист, занимающийся координацией процесса формирования ТИМ-модели
Пользователь	Проектировщик какого-либо раздела. Например: архитектор, конструктор и т.п.
Шаблон	Заготовка для Revit выполненная «Офисом цифровой трансформации» ГК ЖЕЛЕЗНО.
Разделы шаблона	Разделы, которые совмещает в себе шаблон
.rvt	Формат модели Revit

3.2 База

Таблица 2.

Определение
Материалы, кроме облицовочных слоев отделки фасада и отделки внутренней, запрещаются.

3.3 Инструменты

Здесь будут рассмотрены основные инструменты, необходимые для данной темы.

Таблица 3.

Термин/сокращение	Определение / пояснение
Перекрытие	Инструмент «Перекрытие» находится по следующему пути – (Архитектура- Пол/Перекрытие)

4. Основа

Грамотная работа с элементами позволит вам комфортнее работать с моделью.

4.1. Разбиение стен элементов генплана.

В рамках шаблона данный инструмент получил свое применение в таких конструктивных элементах как входные площадки, решетки входных площадок, условные и чистовые площадки.

В рамках применения элементы генплана в тех или иных случаях выполнен регламент по наименованию стен, смотри таблицу 4.

Таблица 4. Регламент применения используемых заготовок элементов генплана.

Категория	1 характерный признак	2 характерный признак	3 характерный признак	4 характерный признак	Применение	Префикс
Генплан	Входные площадки				Входные площадки входов в дом	ZH_ГНП_ВХД_
	Решетки входных площадок				Решетки размещаемые на входных площадках в дом	ZH_ГНП_РШТ_ВХД_
	Характерные площадки ГП	Условные			Условные площадки генплана, например площадка для озеленения и прочего	ZH_ГНП_ПЛЩ_
	Характерные площадки ГП	Чистовые			Точные площадки определенного слоя, например площадка из тротуарной плитки и прочего	ZH_ГНП_ПЛЩ_

4.2. Входные площадки

Элементы, предназначенные для моделирования входных площадок, по своей логике полностью совпадают с самыми обычными перекрытия за единственным исключением, относящимся к уникальной кодировке элемента что в дальнейшем используется.

4.3. Решетки входных площадок

Элементы, предназначенные для моделирования решеток входных площадок. Решетки, как правило, моделируются обычными перекрытиями, однако в этих заготовках есть небольшое отличие от стандартных перекрытий, заключающееся в том, что нижний слой таких площадок это воздушная прослойка с возможностью изменения толщины. Такие решетки представляют собой следующее, смотри рисунок 4.3.1.

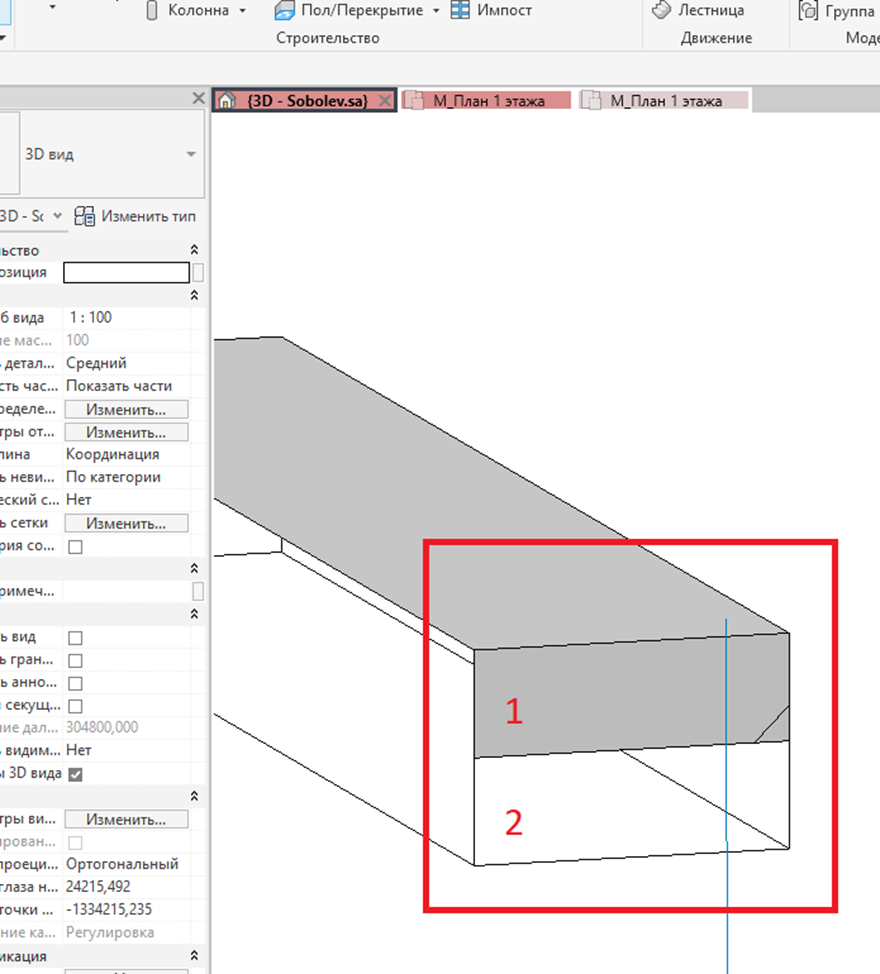

Рисунок 4.3.1. Семейство грязезащитной решетки.

Здесь:
1) Грязезащитная решетка
2) Воздушное пространство сбора грязи. Если отредактировать субэлементы такого перекрытия получим воздушное пространство нужной толщины.

4.4. Характерные площадки ГП

Здесь на данный момент заготовки на все необходимые случаи площадок ГП. Условные нужны для стадии ЭП, чтобы размещать необходимые площадки, когда нет информации об итоговом материале площадки. Чистовые нужны более для стадии ПД. где уже есть информация о составе элементов.
