04_Границы участка и территории

1. Изменения в документе

Версия

Дата изменения

Предмет изменений

Ответственный

1.0

25.06.2026

Создание

Малых И.Ю.,

BIM-координатор

ООО «Проектное бюро Железно»

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1. Обеспечение единообразного BIM-моделирования

2. Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3. Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4. Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

2.1 Термины

Таблица 1.

Термин/сокращение	Определение / пояснение

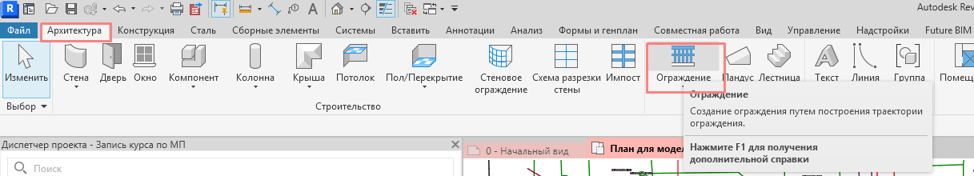

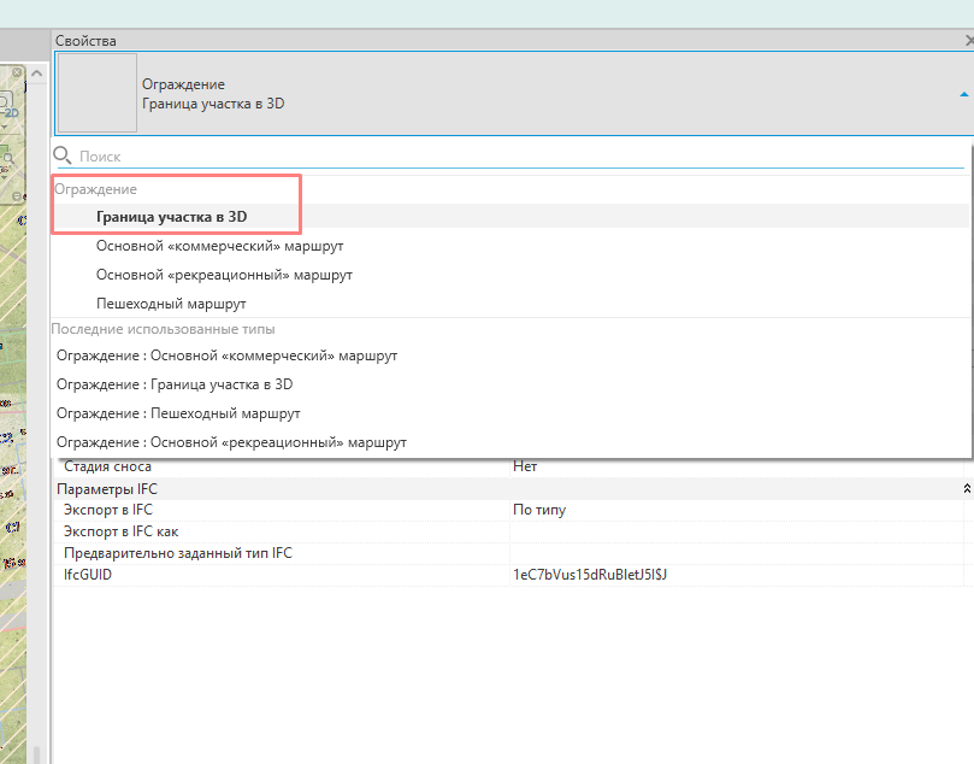

Ограждение	Инструмент, который в данном шаблоне позволяет моделировать границу участка в 3D с учетом рельефа, а также служит для оформления маршрутов (о них позже).
Перекрытие	Инструмент для создания горизонтальной конструкции в модели, будет использоваться для подсчета площади ЗУ и формирования дорожек, тротуаров и площадок.

3. Формирование участка и границ

3.1 Построение участка/территорий

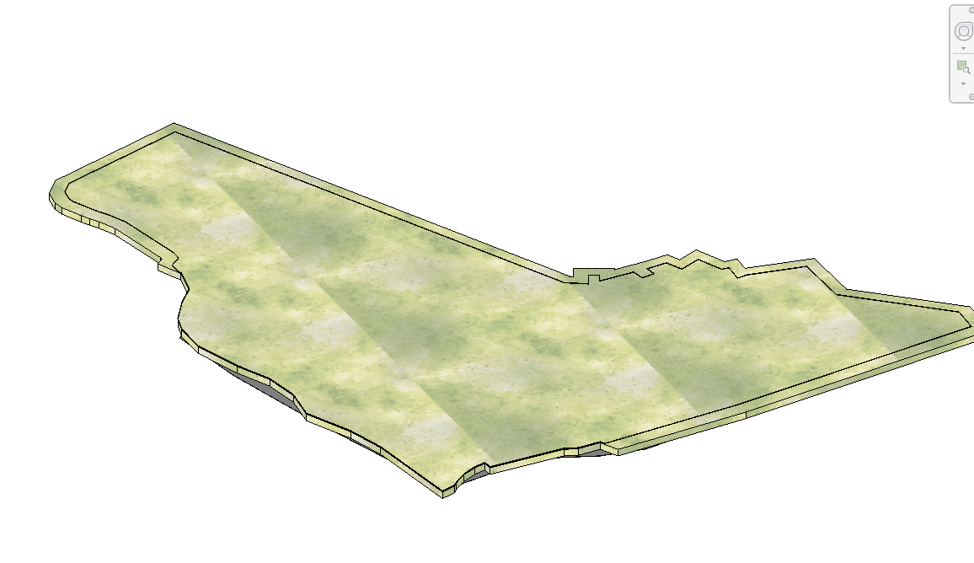

Площадь участка на мастерплане может состоять как из одной территории, так и из нескольких.

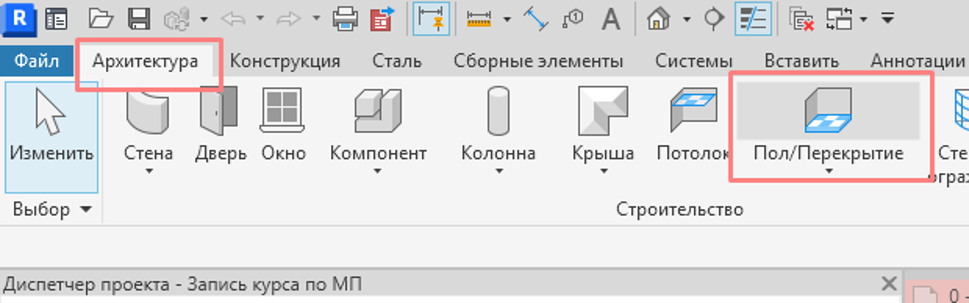

Для того, чтобы их построить, необходимо выбрать инструмент «Перекрытие», рис. 3.1.1.

Рисунок 3.1.1. Перекрытие

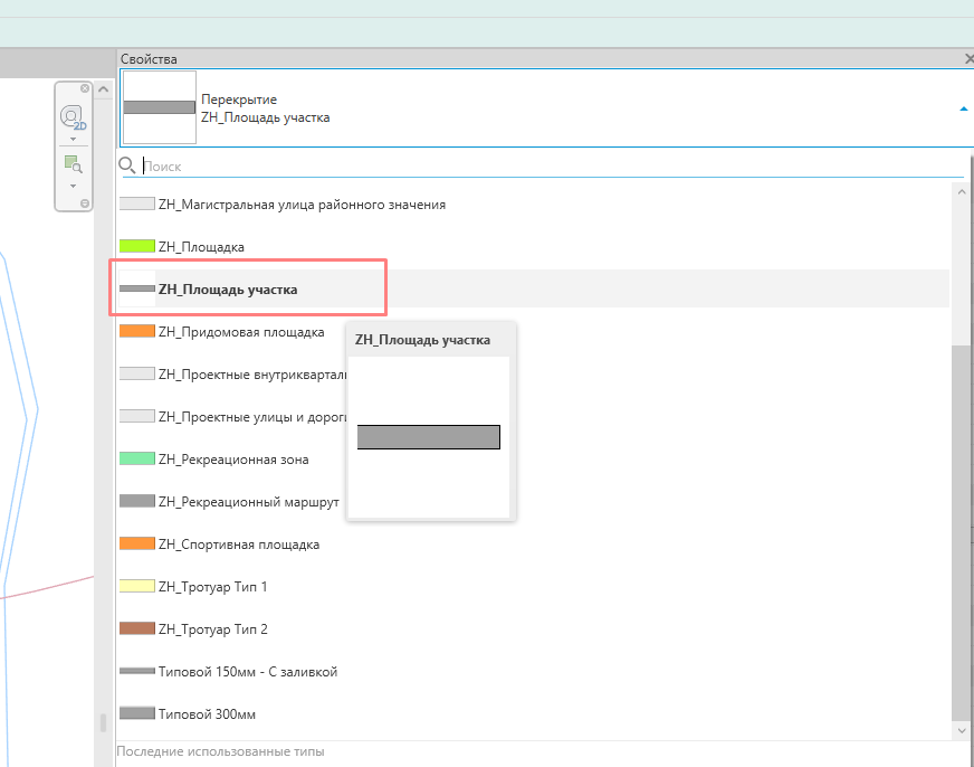

Далее в свойствах перекрытия нужно выбрать тип «ZH_Площадь участка», рис. 3.1.2.

Рисунок 3.1.2. ZH_Площадь участка

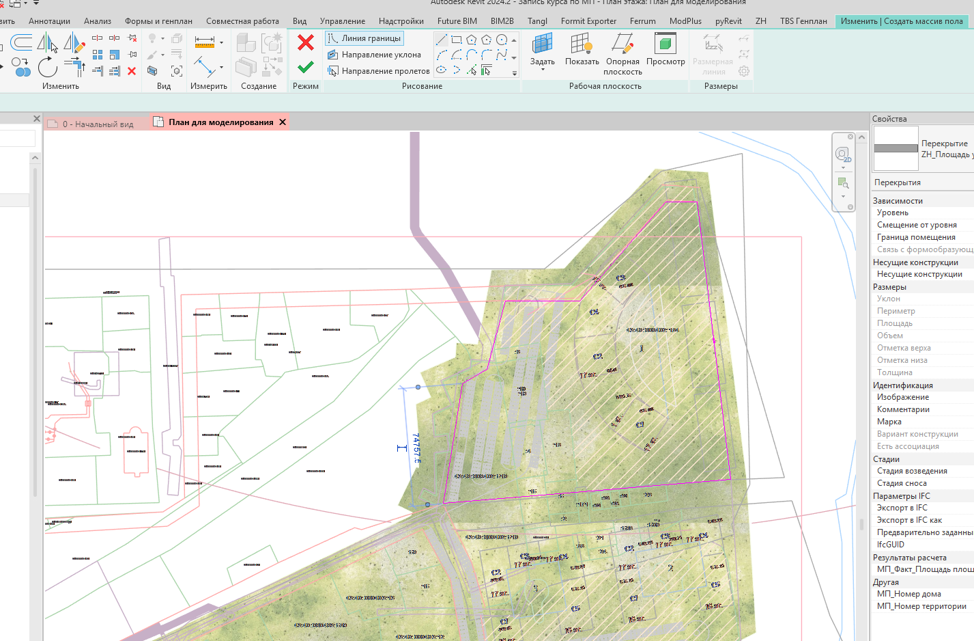

Далее необходимо отстроить территорию и нажать галочку, рис.3.1.3.

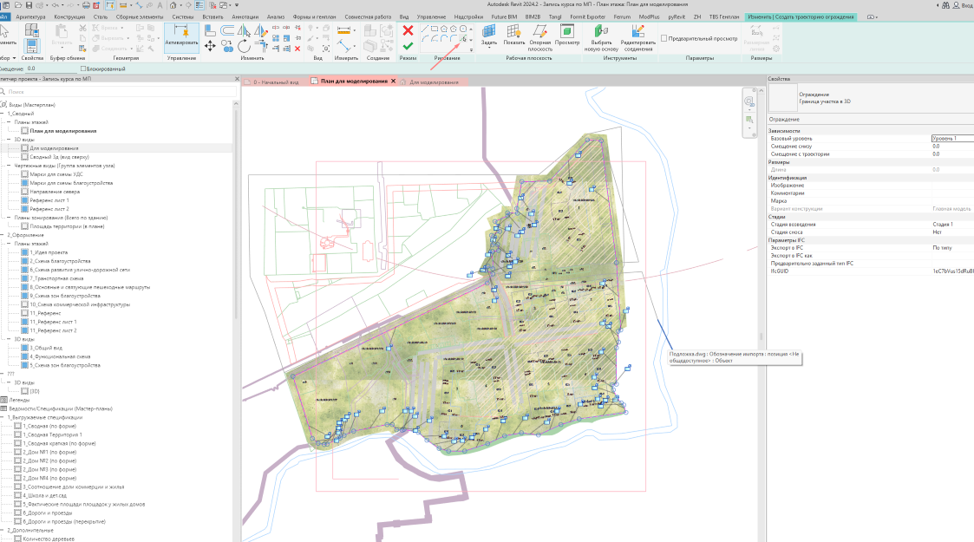

Рисунок 3.1.3. Эскиз территории

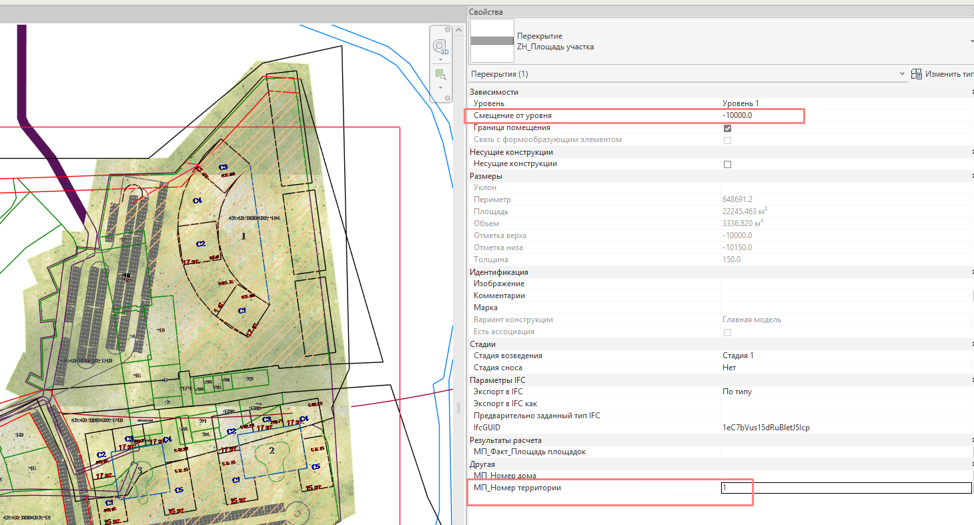

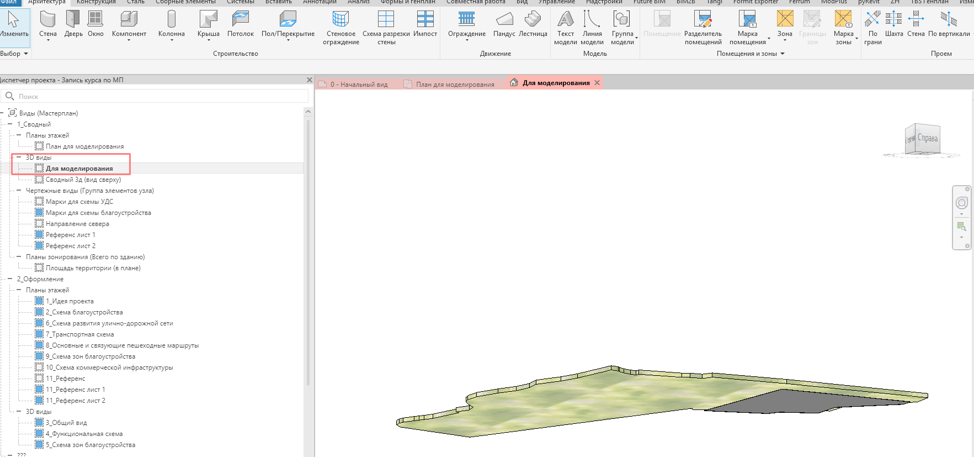

Далее необходимо сместить само перекрытие ниже топотела, зададим смещение от уровня в свойствах, а также сразу указывает номер территории (см. рис.3.1.4).
