Проверка моделей ГАПами, ГИПами перед сдачей модели.

1. Общие проверки.

1.1. Удаление элементов не относящихся к модели.

Проблема.

Вокруг модели очень часто встречаются элементы которые не относятся к зданию, но т.к. они присутствуют в модели, они подают в подсчет объемов.

Решение.

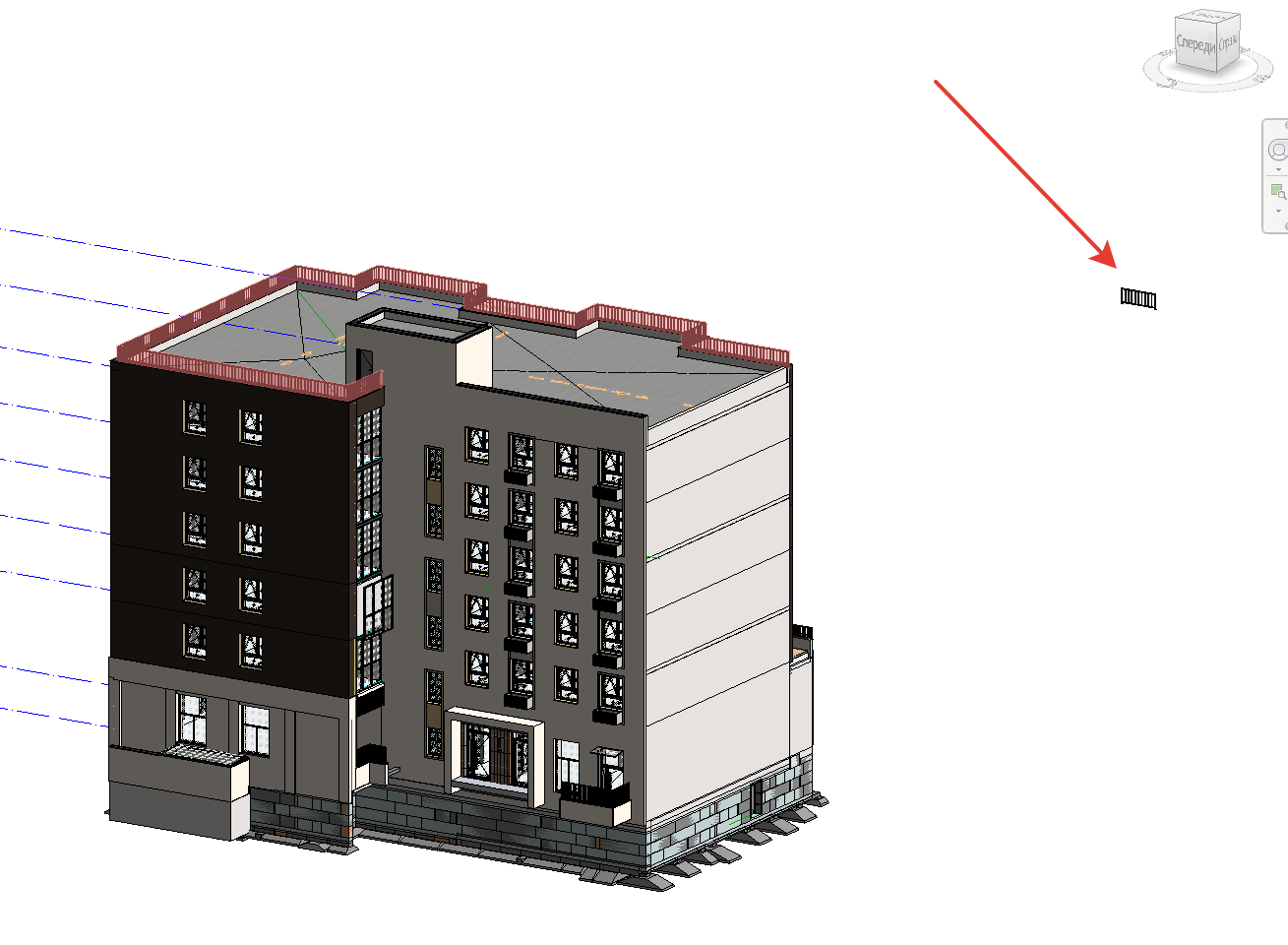

Загружаем файл, визуально осматриваем модель, удаляем элементы которые явно не относятся к зданию.

2. Разделы ЭП, АР.

2.1. Отсутствие ограждений лоджий.

Проблема.

В модели на балконах или лоджиях отсутствуют ограждения.

Решение.

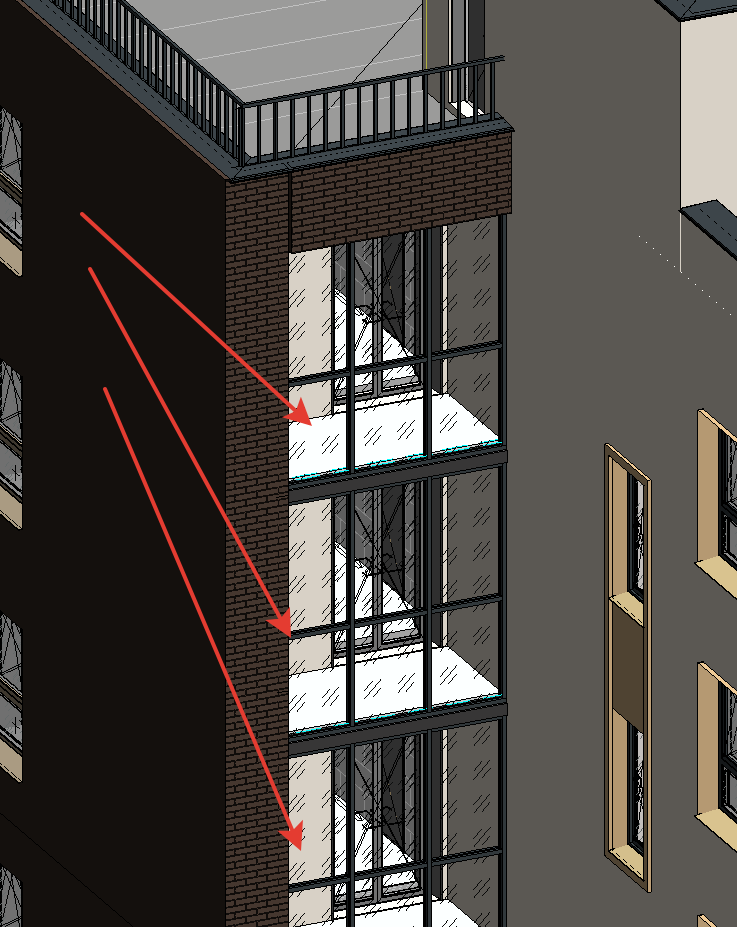

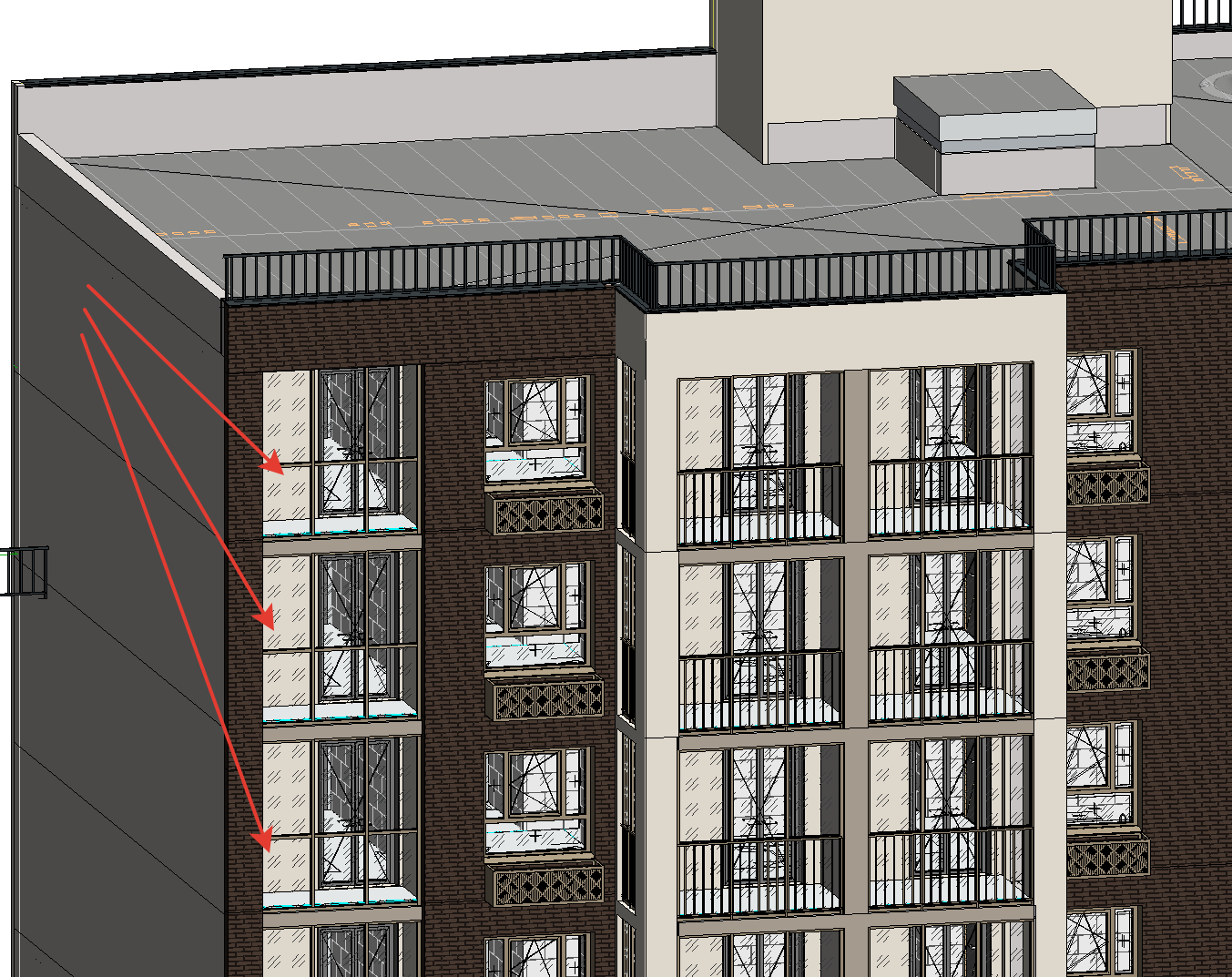

Загружаем файл, визуально осматриваем балконы, лоджии проверяем наличие ограждений.

2.2. Тип ограждения не соответствует расположению.

Проблема.

Ограждения по месту их назначения делятся на 5 вариантов где они могут располагаться: ограждения лоджий, ограждение парапетов, ограждение маршей, ограждение выходов из подвала, ограждение открытых террас. Каждому местоположению ограждений соответствует определенный тип ограждения в Revit. Часто в моделях местоположение и тип ограждения не соответствуют друг другу.

Решение.

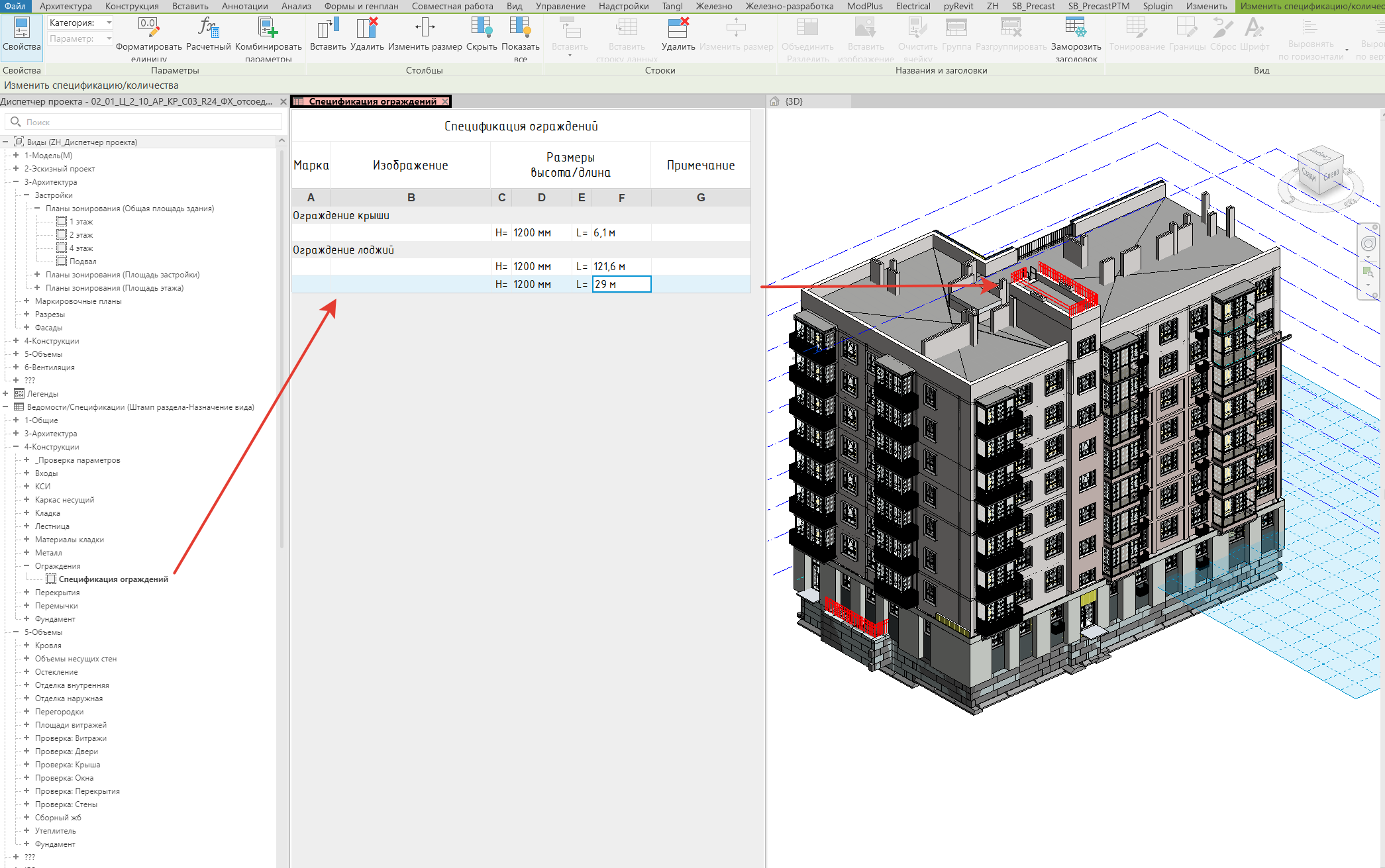

Ищем в проекте спецификацию "Спецификация ограждений", через "Диспетчер проекта". Если ее нет в проекте копируем из шаблона. В данной спецификации собираются все ограждения по объекту, выделяя строчки можно визуально видеть где расположены те или иные ограждения. Ниже на скрине видно, что ограждения входа и кровли сделаны ограждениями лоджий, это необходимо исправить.

Соответствие местоположения ограждений и типоразмеров:

ограждения лоджий                               - тип семейства содержит “ZH_ОГР_ЛДЖ_”

ограждение парапетов                          - тип семейства содержит “ZH_ОГР_КРШ_”

ограждение маршей                              - тип семейства содержит “ZH_ОГР_ЛК_”

ограждение выходов из подвала          - тип семейства содержит “ZH_ОГР_КРШ_”

ограждение открытых террас                - тип семейства содержит “ZH_ОГР_КРШ_”

2.3. Окна.

Проблема.

Окнам задается материал не соответствующий положению окна.

Решение.

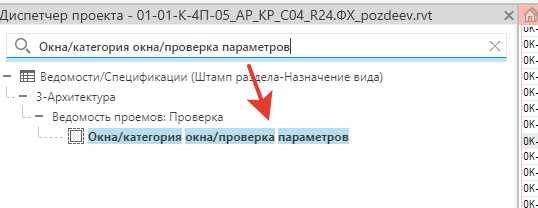

Загружаем файл, ищем "Окна/категория окна/проверка параметров", через "Диспетчер проекта". Если ее нет в проекте копируем из шаблона.

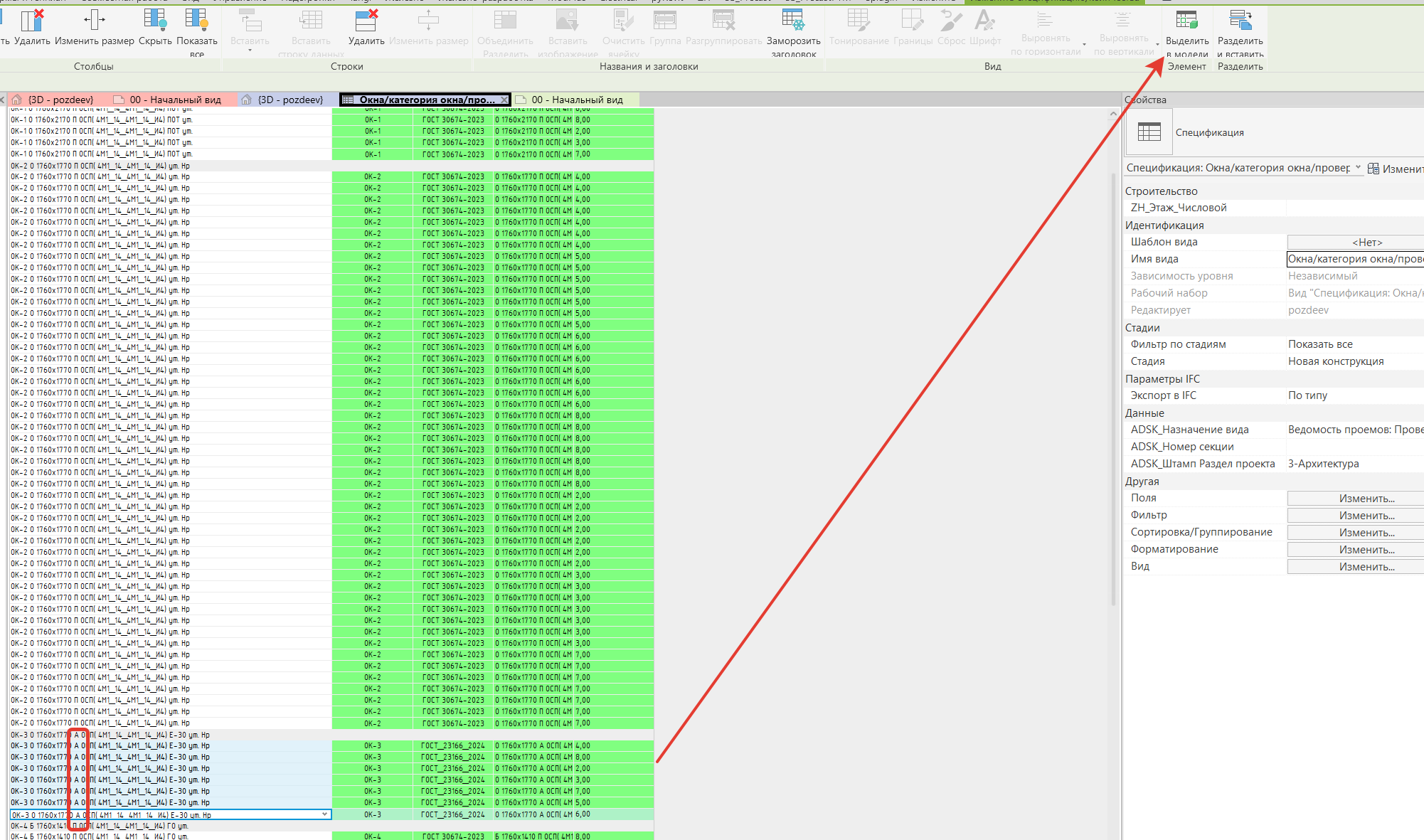

Через спецификацию выделяем окна в 3д модели проверяя правильность размещения окон с соответствующим материалом. Типовые ошибки это применение окон из алюминиевого профиля в жилье, определяется по марке окна. После габаритных размеров окна идет параметр отвечающий за материал "П"-пластик, "А"-алюминий. Выделяем окна с параметром "А" и смотрим их расположение в модели.

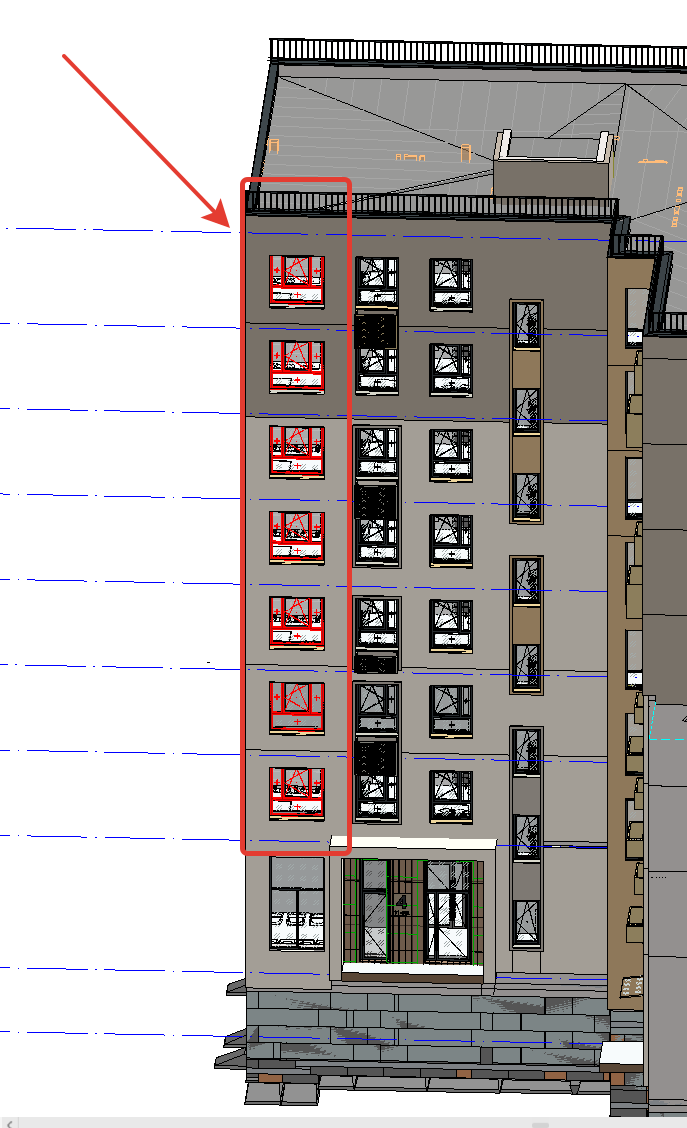

Выделенные окна расположены в жилье, это не верно выдаем задание на исправление.

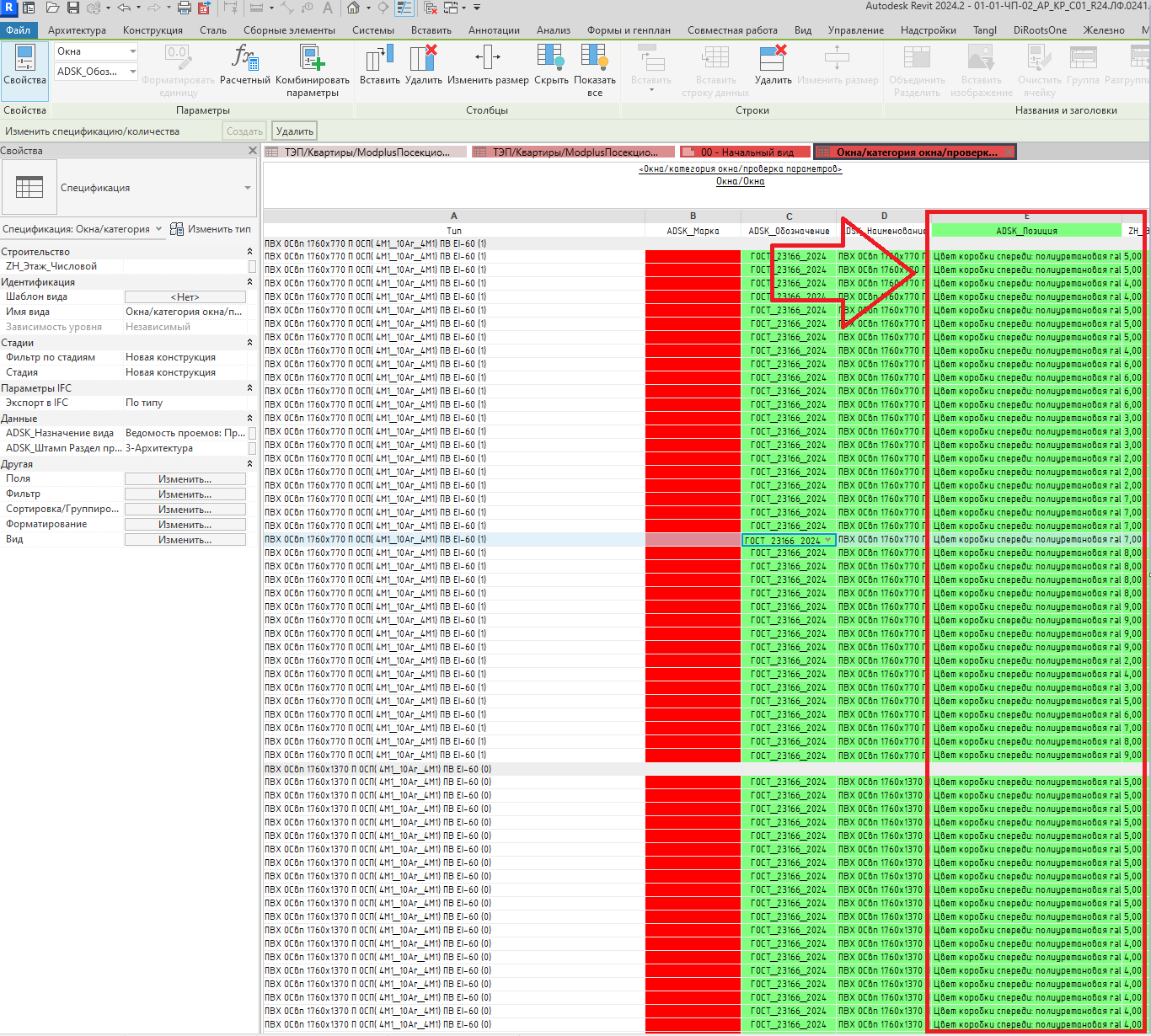

Так же частая ошибка это ламинация окон устанавливаемых на лоджиях. Окна за остекленными лоджиями должны быть без ламинации. Узнать информацию об этом в обновленной спецификации проверок по окнам в столбце "ADSK_Позиция" в нем в случае, если дверь не ламинированная должно быть значение «Цвет коробки спереди: ПВХ белый без ламинации», любое другое значение означает что окно ламинированное. Если такого столбика нет, то нужно скопировать его из шаблона. Чтобы это сделать обратитесь к Архитектору.

2.4. Двери.

2.4.1. Двери балконные ПВХ без ламинации.

Проблема:

Двери на лоджиях и остекленных балконах должны быть выполнены из ПВХ без ламинации. Иногда бывают исключения, об этом позже. В большинстве проектов двери должны быть ПВХ и не ламинированные.

Проверка:

Находим спецификацию «Двери балконные/категория двери/проверка параметров», смотри рисунок 1.

Рисунок 1. Положение спецификации балконных дверей.
У дверей должно стоять в столбике «Тип» значение «БП» согласно ГОСТ 30674, смотри рисунок 2.

Рисунок 2. Значение БП у балконных дверей.
Так же нужно убедится, что данные двери без ламинации. Для этого в этой же спецификации нужно найти столбик «ADSK_Позиция» в нем в случае, если дверь не ламинированная должно быть значение «Цвет коробки спереди: ПВХ белый без ламинации», смотри рисунок 3.

Исключения: Дверь без остекления и будет выполняться как ламинированная.

Проверяем двери на ПВХ по рисунку 2. На рисунке 3 должно быть прописано что угодно, но не «Цвет коробки спереди: ПВХ белый без ламинации», смотри рисунок 4. Если столбика «ADSK Позиция» нет, нужно его скачать из обновленного шаблона.

Рисунок 4. Ламинированные двери
В модели их расположение смотри рисунок 5.

Рисунок 5. Двери балконные ламинированные в модели

2.4.2. Двери квартирные

Проблема:

Двери квартирные определяются как угодно, но не квартирными. Стоимость их отличается поэтому нужно выделать верно.

Проверка:

Находим спецификацию «Двери внутренние/категория двери/проверка параметров», смотри рисунок 6.

Рисунок 6. Положение спецификации на двери.

В данной спецификации находим те у которых в столбике «Тип» прописано «кв.», смотри рисунок 7.

Рисунок 7. Двери квартирные.
Хорошо. Двери в спецификации мы нашли, теперь их нужно выделить в модели, смотри рисунок 8.
Для этого выделяем при зажатой клавише shift нужные строки и жмем по кнопке «Выделить в модели», смотри рисунок 8.

Рисунок 8. Выделение квартирных дверей в модели ревит.
Такие двери сразу будут подсвечены. Вам нужно понять все ли двери находятся на своих местах, смотри рисунок 9.

Рисунок 9. Двери квартирные.

Чтобы ускорить проверку выделить можно на 3д виде, смотри рисунок 10.

Рисунок 10. 3д обрезка выделенных элементов.

Такая проверка позволит увидеть на 3д виде эти элементы. Должно быть что-то типо такого, смотри рисунок 11.

Рисунок 11. Выделенные в модели квартирные двери.

Когда проектировщик ошибается вы сможете увидеть не картинку на рисунке 11, а картинку на рисунке 12.

Рисунок 12. Проблемная дверь при выделении квартирной
Чтобы удостовериться в результате необходимо перейти на планы, например для стадии ЭП это будет путь следующий, смотри рисунок 13.

Рисунок 13. План подвала эскизной модели с проблемной дверью.
Для удобства дверки можно еще заизолировать про помощи очков, смотри рисунок 14.

Рисунок 14. Двери квартирные заизолированные.

Как правило квартиры находятся под квартирами, поэтому должны наблюдаться характерные колонки.

2.4.3. Двери внутренние МОП не утепленные

В модели двери МОП можно проверить по аналогии с квартирными дверями, только на рисунке 7 нужно найти двери с припиской «мп.», смотри рисунок 15.

Рисунок 15. Двери МОП в проверочной спецификации.

Так же выделяем нужные нам двери и получаем выделенные элементы в модели, которые можно увидеть на планах. Пример смотри на рисунки 16 и 17.

Рисунок 16. Положение двери МОП в модели

Рисунок 17. Положение дверей МОП.

2.4.4. Двери внутренние МОП утепленные

Есть согласованный с отделом разработки продукта принципиальный момент. Двери внутренние МОП могут быть утепленные. Но утепленные они будут только лишь при тамбуре вокруг его теплового контура, смотри рисунок 18.

Рисунок 18. Двери внутренние МОП утепленные.

В спецификации проверок их можно найти по принципу когда мы выделяем двери внутренние МОП аналогично рисунку 15, но в добавок нужно найти в позиции еще и характеристику «ут.» что будет означать что дверь будет с терморазрывом, смотри рисунок 19.

Рисунок 19. Двери внутренние МОП утепленные

2.4.5. Двери внутренние технических помещений

Такие двери находятся в подвальных помещениях и соединяют между собой коридоры, технические пространства, технические помещения. Если кратко, то в жилом доме они объединяют между собой помещения подвала кроме кладовых. Для кладовых у нас отдельные двери. Так же они могу объединять помещения технического этажа находящегося не обязательно в подвале а на любом этаже. Найти можно по характерной приписке «тп.», смотри рисунок 20.

Рисунок 20. Двери технических помещений.

Собственно при их выделении вы должны получить следующие картины, смотри рисунки 21 и 22.

Рисунок 21. Двери технических помещений на плане

Рисунок 22. Двери технических помещений в 3д.

2.4.6. Двери кладовых

Двери кладовых должны быть у входа в кладовое помещение. Найти их можно по приписке «кл.» смотри рисунок 23.

Рисунок 23. Двери при кладовых.

В модели они находятся по следующим позициям, смотри рисунки 24,25.

Рисунок 24. Двери при кладовых на плане

Рисунок 25. Двери при кладовых на 3д виде.

2.4.7. Двери наружные

Спецификацию по дверям можно найти по следующему пути, смотри рисунок 26.

Рисунок 26. Спецификация наружных дверей.
В модели такие двери должны быть размещены снаружи здания, смотри рисунки 27 и 28.

Рисунок 27. Двери наружные МОП на плане.

Рисунок 28. Двери наружные МОП на 3д виде.

3. Раздел КР

3.1 Кладочные материалы объекта

Проблема.

Не заданы характеристики кладки, либо характеристики кладки не соответствуют ТЗ.

Решение.

В проекте открываем спецификацию "

Проблема.

Окнам задается материал не соответствующий положению окна.

Решение.

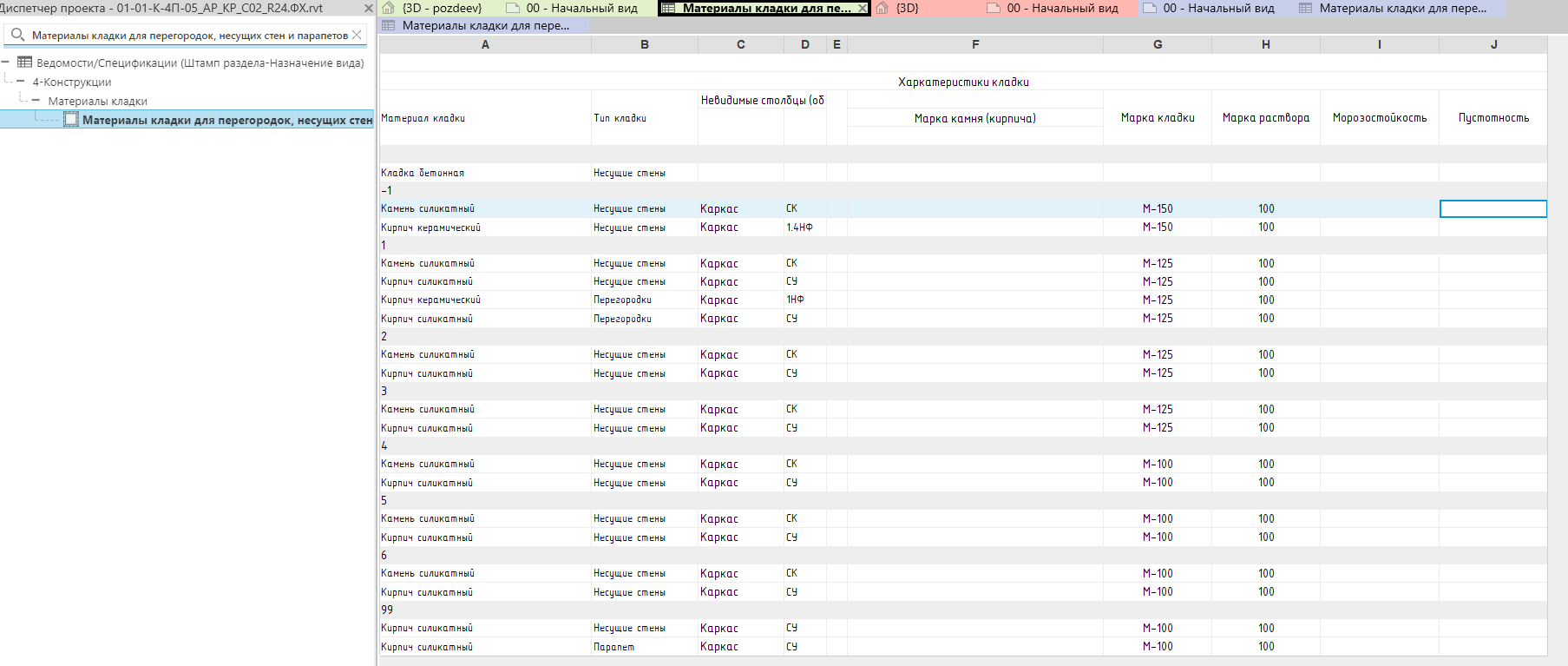

Загружаем файл, ищем "Материалы кладки для перегородок, несущих стен и парапетов". Все столбцы таблицы должны быть заполнены.

Правила заполнения таблицы

Столбик "Марка камня (кирпича)" заполняется согласно ГОСТ на материал.

Столбики "Марка кладки", "Марка раствора", "Морозостойкость", "Пустотность", заполняется согласно расчетам и нормативным требованиям.
